HELI CPYD15C-KU1H single fuel hydraulic forklift parts catalog 11
H2KE6-80072TD 01 Hean with handrail,whole suspension seat |
|||||||
H2KE6-80072TD 01 和安带扶手全悬浮座椅 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||

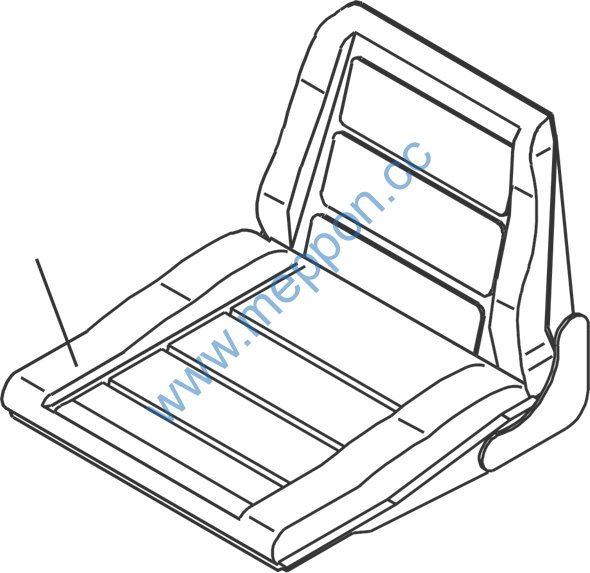

A7V96-80012 00 Hean half surround seat |
A7V96-80012 00 和安半包围普通座椅 |
|
A7V96-80012 00 Hean half surround seat |
|||||||
A7V96-80012 00 和安半包围普通座椅 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
H2KE6-80112FSBMTD 00 Hean whole suspen- sion seat |
H2KE6-80112FSBMTD 00 和安全悬浮座椅 |
|
H2KE6-80112FSBMTD 00 Hean whole suspen- sion seat |
|||||||
H2KE6-80112FSBMTD 00 和安全悬浮座椅 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
H2KE6-80133TD 00 Hean half surround,whole suspension seat |
H2KE6-80133TD 00 和安半包围全悬浮座椅 |
|
H2KE6-80133TD 00 Hean half surround,whole suspension seat |
|||||||
H2KE6-80133TD 00 和安半包围全悬浮座椅 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||

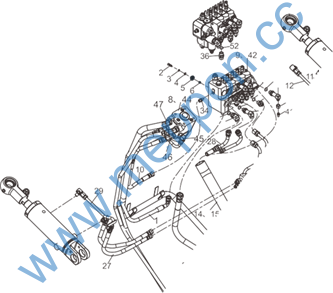

H1H27-60001-1 01 Hydraulic pipeline system |
H1H27-60001-1 01 液压管路系统(公制) |
39 4949 38 49 37 49 40 36 51 35 |
H1H27-60001-1 01 Hydraulic pipeline system |
|||||||
H1H27-60001-1 01 液压管路系统(公制) |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
H1E97-60271 |
00 |
Hose H.P. |
高压胶管总成 |
1 |
||
2 |
B0530-10020 |
00 |
Bolt |
螺栓 M10x1.25×20 |
4 |
GB5786-86 |
GB5786-86 |
3 |
B5050-00010 |
00 |
Washer |
垫圈 10 |
4 |
GB93-87 |
GB93-87 |
4 |
B5210-00010 |
00 |
Washer |
垫圈 10 |
4 |
GB96-85 |
GB96-85 |
5 |
H24C7-42121 |
02 |
Cushion |
减震块 |
4 |
||
6 |
H2MD7-62131 |
01 |
Bushing |
衬管 |
4 |
||
7 |
H1H27-60201 |
00 |
Tilt steel tube |
倾斜钢管总成 |
1 |
||
8 |
H1E97-60231 |
00 |
Redirector ass’y |
转向器总成 |
1 |
Include 44- 47 |
包含 44-47 |
9 |
HRH1E97301 |
01 |
Control valve |
多路阀总成 |
1 |
For unloaded OPS,walking OPS,include s 34-42 |
用于不装 OPS,行走 OPS,包含 34-42 |
9 |
HRH1E97321 |
01 |
Control valve |
多路阀总成 |
1 |
For whole OPS/Upgrad e OPS,includi ng 34-42 |
用于全套 OPS/升级 OPS,包含 34-42 |
10 |
H1E97-60241 |
00 |
Steel pipe assembly |
转向管总成 |
1 |
||
11 |
JT7022-14121 |
00 |
Right angle joint |
直角接头 |
2 |
Include 48 |
包含 48 |
12 |
H1H27-60211 |
00 |
Steel tube ass’y(R.H.) |
右高压钢管总成 |
1 |
||
13 |
B0330-08016-X |
00 |
Combined bolt |
组合螺栓 M8x16 |
4 |
||
14 |
Z4592-32050 |
00 |
German type hose hoops |
德式喉箍 32~50 |
4 |
||
15 |
H1H27-62061 |
00 |
Hose |
多路阀回油胶管 |
1 |
||
16 |
Z4592-70090 |
00 |
Clamp 70-90 |
德式喉箍 70-90 |
1 |
||
17 |
H1H27-52021 |
00 |
Return oil filter |
回油滤油器 |
1 |
||
18 |
G2Q32-12371 |
00 |
Oil filter holder |
滤油器支架 |
1 |
||
19 |
H1H27-62071 |
00 |
Hose |
过渡回油胶管 |
1 |
||
20 |
Z7300-13210 |
00 |
Fuel hose |
燃油胶管 |
1 |
JB/T8406- 2008 type A |
JB/T8406- 2008 A 型 |
21 |
Z4503-12022 |
00 |
Clip |
喉箍 12~22 |
2 |
||
22 |
H1H27-50001 |
00 |
Oil tank |
液压油箱辅件 |
1 |
||
23 |
HRH1H27601 |
01 |
Pump pipe |
泵管路总成 |
1 |
Include 30- 33 |
包含 30-33 |
24 |
JT6021-16001LOR |
01 |
Straight joint |
直通接头 |
2 |
Include 49 |
包含 49 |
25 |
Z9701-0822514 |
00 |
Hose H.P. |
高压胶管总成 |
1 |
||
26 |
Z9701-0821514 |
00 |
Hose H.P. |
高压胶管总成 |
1 |
||
27 |
Z9701-8A04214 |
00 |
Hose H.P. |
高压胶管 |
4 |
H1H27-60001-1 01 Hydraulic pipeline system |
H1H27-60001-1 01 液压管路系统(公制) |
39 4949 38 49 37 49 40 36 51 35 |
H1H27-60001-1 01 Hydraulic pipeline system |
|||||||
H1H27-60001-1 01 液压管路系统(公制) |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
28 |
H1H27-60241 |
00 |
Steel ass’y |
起升过渡钢管总成 |
1 |
Used of walking OPS without OPS |
用于不装 OPS,行走 OPS |
28 |
H1H27-60231 |
00 |
Steel ass’y |
起升过渡钢管总成 |
1 |
Used for whole OPS/upgrad ed OPS |
用于全套 OPS/升级 OPS |
29 |
H1H27-60221 |
00 |
Left high pressure steel pipe |
左高压钢管 |
1 |
||
30 |
JT7023-12001LOR |
00 |
Joint |
接头 |
1 |
Include 49 |
包含 49 |
31 |
JT7021-10011 |
02 |
Straight joint |
直通接头 |
1 |
Include 50 |
包含 50 |
32 |
H1H27-62081 |
00 |
Oil suction hose |
吸油胶管 |
1 |
||
33 |
Z9702-1312522NL |
00 |
Hose H.P. |
高压胶管 |
1 |
||
34 |
ZR1L4-30421 |
01 |
Straight joint |
直通接头 |
1 |
||
35 |
JT6022-22351 |
00 |
Right angle joint |
直角接头 |
1 |
Include 51 |
包含 51 |
36 |
JT6022-22341 |
00 |
Right angle joint |
直角接头 |
1 |
Used without OPS,walking OPS,includi ng 49 |
用于不装 OPS,行走 OPS,包含 49 |
36 |
JT6021-22311 |
00 |
Straight joint |
直通接头 |
1 |
For whole OPS/ Upgrade OPS,includi ng 52 |
用于全套 OPS/升级 OPS,包含 52 |
37 |
JT6021-20151 |
00 |
Straight joint |
直通接头 |
2 |
Include 49 |
包含 49 |
38 |
JT6022-20191 |
02 |
Right angle joint |
直角接头 |
1 |
Three-piece valve,includi ng 49 |
三片阀,包含 49 |
38 |
JT6022-20191 |
02 |
Right angle joint |
直角接头 |
2 |
Four piece valve |
四片阀 |
39 |
JT6022-20181 |
02 |
Right angle joint |
直角接头 |
1 |
Three-piece valve,includi ng 49 |
三片阀,包含 49 |
39 |
JT6022-20181 |
02 |
Right angle joint |
直角接头 |
2 |
Four piece valve |
四片阀 |
40 |
G7B37-62261 |
00 |
M16 Nut |
M16 螺母 |
2 |
Three piece valve |
三片阀 |
40 |
G7B37-62261 |
00 |
M16 Nut |
M16 螺母 |
4 |
Four piece valve |
四片阀 |
41 |
G7B37-62141 |
00 |
Plug |
24°锥堵头 |
2 |
Three piece valve |
三片阀 |
41 |
G7B37-62141 |
00 |
Plug |
24°锥堵头 |
4 |
Four piece valve |
四片阀 |
42 |
H1E97-30421 |
00 |
Two-throw control valve |
二片多路阀 |
1 |
HRH1E9731 1,1- 1.5t,enhanc ed whole OPS |
HRH1E9731 1,1-1.5t,增强 全套 OPS |
42 |
H1E97-30431 |
00 |
Three-throw control valve |
三片多路阀 |
1 |
HRH1E9731 1,1- 1.5t,enhanc ed whole OPS |
HRH1E9731 1,1-1.5t,增强 全套 OPS |
42 |
H1E97-30431G |
00 |
Three-throw control valve |
三片多路阀(带过载) |
1 |
HRH1E9731 1,1- 1.5t,enhanc ed whole OPS |
HRH1E9731 1,1-1.5t,增强 全套 OPS |
