YTO X100 X125 Tractor Parts Catalogue 10
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 2 3 4 5
6 |
Bolt M8×25-Zn.D Washer 8 Nut M8-Zn.D Bolt M8×20 Bushing, shaft, brake pedal (RH) Driver’s seat |
GB/T5783-2000 GB/T93-1987 GB/T6170-2000 GB/T5787-2000 LG1304.44.011
1.85/880808503-E |
6 6 6 6 1
1 |
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Driver’s seat |
1254C.45.001 |
1 |
Window assembly (RR) |
LG1304.45.034 |
1 |
|
2 |
Door assembly (LH) |
LG1304.45.030 |
1 |
Glass, window (RR) |
LG1304.45.308 |
1 |
|
Door assembly (RH) |
LG1304.45.031 |
1 |
Glass, door (LH) |
LG1304.45.305① |
1 |
||
3 |
Glass, window (FR) |
LG1304.45.301 |
1 |
Glass, door (RH) |
LG1304.45.304② |
1 |
|
4 |
Glass, window (LWR, RH) |
LG1304.45.302 |
1 |
Glass, side window (LH) |
LG1304.45.307 |
1 |
|
5 |
Glass, window (LWR, LH) |
LG1304.45.303 |
1 |
Glass, side window (RH) |
LG1304.45.306 |
1 |
|
6 |
Side window assembly (LH) Side window assembly (RH) |
LG1304.45.032 LG1304.45.033 |
1 1 |
Air spring, support, window (RR) |
SZ804.45A.207 |
2 |
|
7 8 |
Viewing glass Sun roof Fender unit (LH) Fender unit (RH) |
LG1304.45.230 DS/650E LG1304.45.051 LG1304.45.052 |
1 1 1 1 |
Lock assembly (NB5502 type), door (LH) Lock assembly (NB5502 type), door (RH) Air spring, support, door |
SZ804.45A.035 SZ804.45A.036 LG1304.45.338 |
1
1
2 |
45. Back cover
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Shield (RH) |
1204-1.45.424 |
1 |
4 |
Shield (LH) |
1204-1.45.423 |
1 |
2 |
Cover plate (RR) |
1204-1.45.422 |
1 |
5 |
Connecting plate (FR) |
1204-1.45.425 |
1 |
3 |
Instrument mask unit |
1204-1.45.042 |
1 |
6 |
Washer |
SZ700.45.497 |
10 |
Bracket unit, back cover |
1204-1.45.040 |
1 |
7 |
Tapping screw |
GB845-86 |
10 |
|
ST4.2×32-C-H |
47. Step & suspension assembly
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Bolt M10×65-Zn.D |
GB/T5783-2000 |
4 |
15 |
Nut M16×1.5 |
GB/T6171-2000 |
6 |
2 |
Washer 10-Zn.D |
GB/T93-1987 |
16 |
16 |
Inner spacer, front suspension |
5132014/1.87.0 |
2 |
3 |
Washer 10-Zn.D |
GB/T96-1985 |
12 |
17 |
Shim (LWR) |
4997422/1.87.039 |
10 |
4 |
Step unit |
SZ1204-1.47.027-1 |
2 |
18 |
Bolt M16×1.5×120-Zn.D |
GB/T5785-2000 |
2 |
5 |
Nut M10-Zn.D |
GB/T6170-2000 |
4 |
19 |
Connection frame, step |
LG1304.47.412-1 |
2 |
6 |
Bracket, step (RH) |
1204-1.47.034 |
1 |
20 |
Bolt M16×1.5×150-Zn.D |
GB/T5785-2000 |
4 |
7 |
Bolt M10×25-Zn.D |
GB/T5783-2000 |
8 |
21 |
Inner spacer, rear suspension |
5132015/1.87.0 |
4 |
8 |
Bolt M12×30-Zn.D |
GB/T5783-2000 |
8 |
22 |
Cover (UPR), buffer washer |
4997421/1.87.043 |
4 |
9 |
Washer 12-Zn.D |
GB/T93-1987 |
12 |
23 |
Buffer washer |
4997423/1.87.038 |
8 |
10 |
Elastic support, front |
5132016/1.87.0 |
2 |
24 |
Nut M12-Zn.D |
GB/T6170-2000 |
4 |
suspension, floor |
25 |
Bracket unit (RR), cab |
1204-1.47.030 |
2 |
|||
11 |
Bracket unit (RH), cab |
1204-1.47.031 |
1 |
26 |
Bolt M12×150-Zn.D |
GB/T5782-2000 |
4 |
Bracket unit (RH), cab |
1204-1.47.032-1 |
1 |
|||||
12 |
Washer (LWR), front |
1.87.0/5132012 |
4 |
||||
suspension |
|||||||
13 |
Bolt M20×1.5×50-Zn.D |
GB/T5786-2000 |
8 |
||||
14 |
Washer 16-Zn.D |
GB/T93-1987 |
6 |

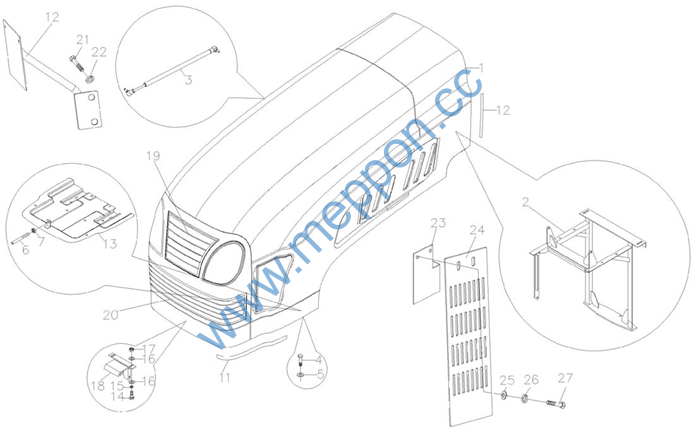

47. Hood
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Hood unit |
1254C.47.010 |
1 |
14 |
Bolt M8×25 |
GB5783-2000 |
2 |
2 |
Bolt unit, bracket, hood |
1254C.47.028 |
1 |
15 |
Washer 8 |
GB/T93-87 |
2 |
3 |
Air spring |
1254C.47.018 |
1 |
16 |
Washer 8 |
GB/T95-87 |
4 |
4 |
Bolt |
GB/T5783-86 |
1 |
17 |
Nut M8 |
GB/T13681 |
2 |
5 |
Washer 12 |
GB861.2-87 |
2 |
18 |
Lock unit, hood |
1204-1.47.025 |
1 |
6 |
Lock cylinder |
1204-1.47.164-1 |
6 |
19 |
Grille unit (UPR) |
700.47.016 |
1 |
7 |
Nut M10×1 |
GB/T6172.1-2000 |
6 |
20 |
Grille unit (LWR) |
700.47.015 |
1 |
8 |
Screw M10×40 |
GB/T5783-2000 |
1 |
21 |
Bolt M16×1. 5×30 |
GB/T5786-2000 |
2 |
9 |
Washer 10 |
GB/T5287-2000 |
1 |
22 |
Washer 16-Zn.D |
GB/T93-1987 |
2 |
10 |
Washer 10 |
GB/T93-2000 |
2 |
23 |
Bracket (LH), guard plate |
1254C.47.502 |
2 |
11 |
Seal (LWR), hood |
1204-1.47.129 |
2 |
Bracket (RH), guard plate |
1254C.47.503 |
2 |
|
12 |
Holder, license plate |
SZ804.47.086 |
2 |
24 |
Guard plate (LH), engine |
1254C.47.501A |
1 |
13 |
Mounting plate unit, radiator |
1254C.47.014 |
1 |
Guard plate (LH), engine |
1254C.47.504 |
1 |
|
1 |
25 |
Washer 8-Zn.D |
GB/T96.1-2002 |
8 |
|||
1 |
26 |
Washer 8-Zn.D |
GB/T7244-1987 |
8 |
|||
27 |
Bolt M8×20 |
GB/T5783-2000 |
8 |
