YTO X100 X125 Tractor Parts Catalogue 08
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
34 |
Guard unit, shaft, PTO |
5104469/1.80.150 |
1 |
43 |
Single-edge oil seal |
5105891/1.80.125 |
1 |
35 |
Jacket, shaft, PTO |
SZ1204.41.101 |
1 |
68×90×10 |
|||
36 |
Bolt M8×20-Zn.D |
GB 5783-86 |
4 |
44 |
Bearing 6211 |
GB 276-82 |
1 |
37 |
Head, PTO shaft, 1,000 r/min |
5140119/1.80.107B |
1 |
45 |
Retainer ring 100 |
11062975/12246 |
1 |
38 |
Head, PTO shaft, 540 r/min |
4983660/1.80.107A |
1 |
46 |
Retainer ring, driven gear |
5127289SZ/1.80.114 |
1 |
39 |
self-locking nut M12×1.25 |
16105021/10125 |
3 |
47 |
Driven gear, PTO |
4998473SZ/1.80.106A |
1 |
40 |
Single-edge oil seal 10×18×6 |
5105895/1.80.156 |
1 |
48 |
Shift collar, PTO control |
4994474SZ/1.80.117 |
1 |
41 |
Driven shaft with pin |
5127291/1.80.109A |
1 |
49 |
Bushing, driven gear |
5101549SZ/1.80.132 |
2 |
41.1 |
Driven shaft, PTO |
5127290/1.80.109 |
1 |
50 |
Holder, gear, PTO |
4998475SZ/1.80.116 |
1 |
41.2 |
Bolt, shaft, PTO |
44012300/1.80.133 |
3 |
51 |
Driven gear, 1,000 r/min |
4998474SZ/1.80.113 |
1 |
42 |
Shield, oil seal (RR), PTO |
4994659/1.80.151A |
1 |
52 |
Driven gear, 1,000 r/min Retainer ring |
4998561SZ/1.80.115 |
1 |
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Handle assembly |
5136799/1.80.266 |
1 |
13 |
Washer 10-Zn.D |
GB 97.1-86 |
1 |
2 |
Tapping screw 4.2×25-F-H |
GB 845-86 |
1 |
14 |
Pin2×20 |
GB 91-86 |
1 |
3 |
Screw M6×14-Zn.D |
GB 818-85 |
2 |
15 |
Bolt M8×40-Zn.D |
GB 5782-86 |
2 |
4 |
Ball socket |
4998311/1.80.255 |
2 |
16 |
Washer 8-Zn.D |
GB 7244-87 |
2 |
5 |
Ball socket |
5109058/1.80.254 |
1 |
17 |
Plate, external rod |
4997564/1.80.238 |
1 |
6 |
Washer 6-Zn.D |
GB 7244-87 |
2 |
18 |
Spacer, sector plate |
4984100/1.80.253 |
2 |
7 |
Nut M6-Zn.D |
GB 6170-86 |
2 |
19 |
Spring |
583620/1.29.023 |
1 |
8 |
Lever, PTO control |
1204-1.41.011 |
1 |
20 |
Steel ball 11/32 |
GB 308-77 |
1 |
9 |
Locking nut |
GB 6173-86 |
1 |
21 |
Pin6×28 |
GB 879-86 |
1 |
M10×1.25-5-Zn.D |
22 |
Sector plate, control lever |
5105547/1.80.262A |
1 |
|||
10 |
Washer 10-Zn.D |
GB 93-87 |
1 |
23 |
Oil seal, shaft, dowel bar |
59983/1.80.232 |
1 |
11 |
Lever, PTO control |
885134243/1.80271 |
1 |
24 |
Lever assembly, PTO control |
5105543/1.80.236A |
1 |
12 |
Incidental bushing, locating rod |
5131480/1.80.257 |
1 |
25 |
Shift block |
884984096/1.80.237 |
1 |
12.1 |
Bushing, outer lever |
5129442/1.80.268 |
2 |
||||
12.2 |
Outer lever, PTO control |
5131481/1.80.257 |
1 |
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
PTO Housing with dowel |
4994264/1.33.002A |
1 |
13 14
15 16
17
18 19
20 21 22
23 24 25 26 |
Driven shaft, leadout device Driven shaft, leadout device
Retainer ring 55 Oil baffle disc, bearing, leadout device Deep groove ball bearing 55×90×18(111) Retainer ring 90 Oil seal 55×90×10, leadout shaft Oil seal disc Handle assembly Tapping screw ST4.2×25-F-H Screw M6×14-Zn.D Ball socket Ball socket Washer 6 |
1204.42.104 5131914/1.33.132① 1204.42.101② 11069576/12245 4994233/1.33.136 GB 276-89 11062476/12246 5129003/1.33.135
4994297/1.33.145 5136799/1.80.266 GB 845-85
GB 818-85 4998311/1.80.255 5109058/1.80.254 GB 7244-87 |
1 1
1 1
1
1 1
1 1 1
2 2 1 2 |
pin |
|||||||
1.1 |
PinB12×18 |
GB 119-86 |
2 |
||||
1.2 |
Housing, PTO |
SZ1204.42.101 |
1 |
||||
2 |
Bolt M12×1.25×35-Zn.D |
GB 5786-86 |
8 |
||||
3 |
Rectangular cross-section |
10263420/14607 |
1 |
||||
seal washer 22×28×1.5 |
|||||||
4 |
Drain plug M22×1.5 |
10275001/14534 |
1 |
||||
5 |
Spiral spring pin 6×70 |
43911270/12215 |
1 |
||||
6 |
Shaft, gear, leadout device |
4994227/1.33.112 |
1 |
||||
7 |
Thrust washer, idler, |
1204.42.108 |
2 |
||||
leadout device |
|||||||
8 |
Washer, needle bearing, |
4997217/1.48.175 |
1 |
||||
planetary gear |
|||||||
9 |
Roller bearing |
5104120/1.48.172 |
1 |
||||
35.7×49.7×41 |
|||||||
10 |
Idler, PTO shaft, leadout |
1204.42.102 |
1 |
||||
device |
|||||||
11 |
Driving gear, PTO |
12043.38.109SZ |
1 |
||||
12 |
Cylindrical roller bearing |
GB 283-87 |
1 |
||||
45×85×19(42209) |
Notes: ① For 1004C. ② For 1254C.

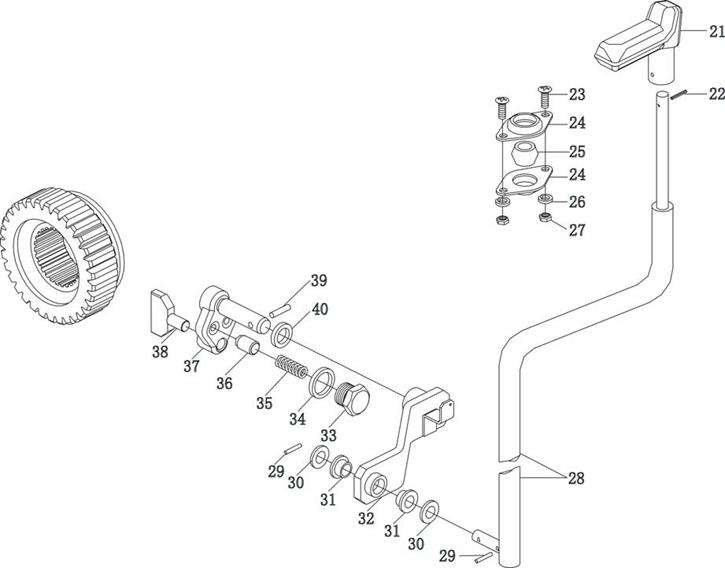

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
27 |
Nut M6-6-Zn |
GB 6170-86 |
2 |
36 |
Locking detent, inner lever |
5112851/1.33.226 |
1 |
28 |
Control lever unit, leadout |
1204-1.42.011 |
37 |
Inner drive link unit, leadout |
5101312/1.33.222A |
1 |
|
device |
1 |
device control |
|||||
29 |
Pin2×8 |
GB 91-86 |
2 |
38 |
Shift block, PTO control |
885100858/1.33.237 |
1 |
30 |
Washer 10-140HV-Zn |
GB 97.1-85 |
2 |
39 |
Spiral spring pin5×28 |
13907570/12215 |
1 |
31 |
Bushing, outer lever |
5129442/1.80.268 |
2 |
40 |
Oil seal, shaft, dowel bar |
559983/1.80.232 |
1 |
32 |
Outer drive link, leadout device |
5131536/1.33.234 |
1 |
2.62×15.88 |
|||
control |
41 |
Thrust washer, idler, leadout |
1204.42.108-1 |
2 |
|||
33 |
Locking screw, inner lever |
4997638/1.33.228 |
1 |
device |
|||
34 |
Rectangular gasket 14×20×1.5 |
10280060/14607 |
1 |
||||
35 |
Spring |
4966305/1.80.841 |
1 |

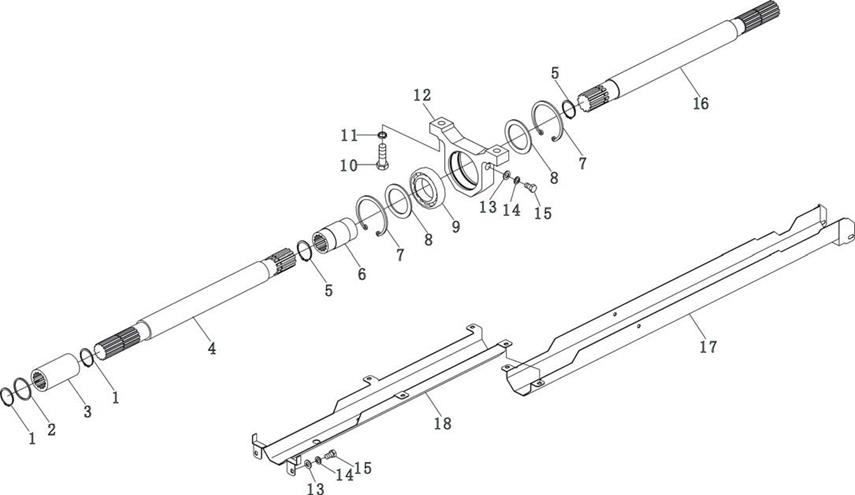

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Retainer ring 30 |
11067876/12245 |
2 As needed 1
1 2 1
2 2
1 |
10 |
Bolt M12×1.5×40 |
GB 5785-86 |
2 |
2 |
Shim, sleeve |
5143583~5143595 |
11 |
Washer 12 |
GB 7244-87 |
2 |
|
/1.38.524 |
12 |
Support, propeller shaft |
4994065/1.38.538 |
1 |
|||
3 |
Sleeve (FR), propeller shaft |
5150124/1.38.545 |
13 14 |
Washer 8-140HV Washer 8 |
GB 848-85 GB 7244-87 |
10 10 |
|
4 |
Propeller shaft (FR) |
1204.31.103 |
15 |
Bolt M8×1.25×14 |
GB 5783-86 |
10 |
|
5 |
Retainer ring 35 |
GB 894.1-86 |
16 |
Propeller shaft (RR) |
1204.31.104-1 |
1 |
|
6
7 |
Intermediate sleeve, propeller shaft Retainer ring 75 |
4994075/1.38.544
GB 93.1-86 |
17 18 |
Guard unit (RR) Guard (FR) |
1254C.31.011 1254C.31.101 |
1 1 |
|
8 |
Retainer, bearing, drive support |
4994077/1.38.540 |
|||||
9 |
Bearing (180109) |
GB 279-88 |
