YTO LX604/LX654/LX704/LX754/LX804/LX904 Tractor Parts Catalogue 01
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |

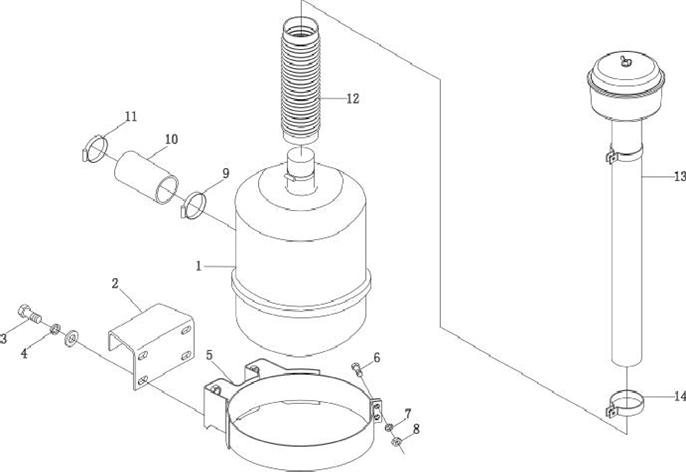

1 |
空气滤清器总成 |
F3/4L 912A-0000 |
1 |
||||
2 |
空滤器过渡支架焊合件 |
4RCT4.220100-SZ |
1 |
||||
3 |
螺栓 M10×20-Zn.D |
GB/T5783-2000 |
6 |
||||
4 |
垫圈 10-Zn.D |
GB/T93-1987 |
6 |
||||
5 |
空滤支架合件 |
4RTF.210350 |
1 |
||||
6 |
螺栓 M8×25-Zn.D |
GB/T5783-2000 |
2 |
||||
7 |
垫圈 8-Zn.D |
GB/T7244-1987 |
2 |
||||
8 |
螺母 M8-Zn.D |
GB/T6170-2000 |
2 |
||||
9 |
胶管卡箍 |
JK-3X(d=64~76) |
1 |
||||
10 |
进气联接胶管 |
4RCT4.220006 |
1 |
||||
11 |
卡 箍 |
JK-4X(d=76~92) |
3 |
||||
12 |
过渡波纹管 |
SZ4105T.21.201 |
1 |
||||
13 |
粗滤器总成 |
SZ4105T.21.011 |
1 |
||||
14 |
卡 箍 |
SZ4105T.21.204 |
1 |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
空气滤清器总成 |
KY250A7 |
1 |
||||
2 |
空滤器过渡支架焊合件 |
4RCT4.220100-SZ |
1 |
||||
3 |
螺栓 M10×20-Zn.D |
GB/T5783-2000 |
6 |
||||
4 |
垫圈 10-Zn.D |
GB/T93-1987 |
6 |
||||
5 |
空滤支架合件 |
4RTF.210350 |
1 |
||||
6 |
螺栓 M8×25-Zn.D |
GB/T5783-2000 |
2 |
||||
7 |
垫圈 8-Zn.D |
GB/T7244-1987 |
2 |
||||
8 |
螺母 M8-Zn.D |
GB/T6170-2000 |
2 |
||||
9 |
胶管卡箍 |
JK-3X(d=60~80) |
1 |
||||
10 |
进气联接胶管 |
4RCT4.220006 |
1 |
||||
11 |
卡 箍 |
JK-4X(d=70~90) |
1 |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
空气滤清器总成 |
F5/6L 912A-0000 |
1 |
||||
KY280-0000③ |
1 |
||||||
2 |
空滤器过渡支架焊合件 |
4RCT4.220100-SZ② |
1 |
||||
3 |
螺栓 M10×20-Zn.D |
GB/T5783-2000 |
6 |
||||
4 |
垫圈 10-Zn.D |
GB/T93-1987 |
6 |
||||
5 |
空滤支架合件 |
6RTF.210350 |
1 |
||||
6 |
螺栓 M8×25-Zn.D |
GB/T5783-2000 |
2 |
||||
7 |
垫圈 8-Zn.D |
GB/T7244-1987 |
2 |
||||
8 |
螺母 M8-Zn.D |
GB/T6170-2000 |
2 |
||||
9 |
胶管卡箍 |
JK-4X(d=76~92) |
2 |
||||
10 |
进气联接胶管 |
4MCT.210001SZ |
1 |
||||
SZ954.18.101③ |
1 |
||||||
11 |
卡 箍 |
JK-5X(d=80~100) |
2 |
||||
12 |
进气连接管 |
6RT12.210201SZ |
1 |
||||
13 |
粗滤器总成 |
SZ4105T.21.021 |
1 |
||||
过渡连接管合件 |
SZ4105T.21.022① |
1 |
|||||
SZ6110T.210201③ |
1 |
||||||
14 |
预滤器 |
KA30A-3① |
1 |
||||
KA14-40-00③ |
1 |
||||||
卡箍 |
6RT12.210202SZ |
1 |
|||||
SZ6110T.210202③ |
1 |
① 沙漠空滤用 ②LX904/LX954 装增压机时取消此零件③LX954 用
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
空气滤清器总成 |
F5/6L 912A-0000 |
1 |
||||
KY280-0000③ |
1 |
||||||
2 |
空滤器过渡支架焊合件 |
4RCT4.220100-SZ② |
1 |
||||
3 |
螺栓 M10×20-Zn.D |
GB/T5783-2000 |
6 |
||||
4 |
垫圈 10-Zn.D |
GB/T93-1987 |
6 |
||||
5 |
空滤支架合件 |
6RTF.210350 |
1 |
||||
6 |
螺栓 M8×25-Zn.D |
GB/T5783-2000 |
2 |
||||
7 |
垫圈 8-Zn.D |
GB/T7244-1987 |
2 |
||||
8 |
螺母 M8-Zn.D |
GB/T6170-2000 |
2 |
||||
9 |
胶管卡箍 |
JK-4X(d=70~90) |
1 |
||||
10 |
进气联接胶管 |
4MCT.210001SZ |
1 |
||||
SZ954.18.101③ |
1 |
||||||
11 |
卡 箍 |
JK-4X(d=80~100) |
1 |
||||
12 |
粗滤器总成 |
6RTF.210100SZ |
1 |
||||
过渡连接管合件 |
6RTF.210211SZ① |
1 |
|||||
SZ954.18.021③ |
1 |
||||||
预滤器 |
KA30A-3① |
1 |
|||||
KY14-40-00③ |
1 |
注:①沙漠空滤用 ②LX904/LX954 装增压机时此零件取消③LX954 用
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
消声器总成 |
SZ4108T.240100 |
1 |
||||
2 |
螺母 M10-Zn.D |
GB/T6170-2000 |
4 |
||||
3 |
垫圈 10-Zn.D |
GB/T93-1987 |
4 |
||||
4 |
双头螺柱 |
GB/T899-2000 |
4 |
||||
AM10×25-Zn.D |
|||||||
5 |
防护网 1 |
SZ4108T.24.102-1 |
1 |
||||
6 |
防护网 2 |
SZ4108T.24.103-1 |
1 |
||||
7 |
螺栓 M6×12-Zn.D |
GB/T5783-2000 |
4 |
||||
8 |
垫圈 6-Zn.D |
GB/T93-1987 |
4 |
||||
9 |
垫圈 6-Zn.D |
GB/T97.1-2000 |
4 |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
消声器 |
804C-2.22.010 |
1 |
||||
2 |
螺母 M10-Zn.D |
GB/T 6170-2000 |
5 |
||||
3 |
垫圈 10 |
GB/T 93-1987 |
5 |
||||
4 |
连接板 |
SZ904.47.403 |
1 |
||||
5 |
螺栓 M12X40-Zn.D |
GB/T 5782-2000 |
5 |
||||
6 |
垫圈 12 |
GB/T 93-1987 |
4 |
||||
7 |
消声器支撑板合件 |
LY1054.22.011-1 |
1 |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
机油散热器总成 |
SZ4108T.460100LV |
1 |
||||
2 |
螺母 M10-Zn.D |
GB/T6170-2000 |
4 |
||||
3 |
垫圈 10-Zn.D |
GB/T93-1987 |
4 |
||||
4 |
螺栓 M10×25-Zn.D |
GB/T5783-2000 |
4 |
||||
5 |
散热器出油软管 |
SZ4108T.460502A |
2 |
||||
6 |
散热器出油管部件 |
SZ4105T.460200 |
2 |
||||
7 |
散热器进油管部件 |
SZ4105T.460300 |
4 |
||||
8 |
卡箍 d30(不锈钢) |
JB/T 8870-99 |
4 |
||||
9 |
螺栓 M5×20-Zn.D |
GB/T5783-2000 |
1 |
||||
10 |
螺母 M5-Zn.D |
GB/T39-1988 |
1 |
||||
11 |
复合上夹片 |
4RTF.460401-2 |
1 |
||||
12 |
复合下夹片 |
4RTF.460402-2 |
1 |
||||
13 |
散热器进油软管 |
SZ4108T.460501A |
4 |
