LOVOL TG1254-F466K2K Tractor Parts Catalogue 24

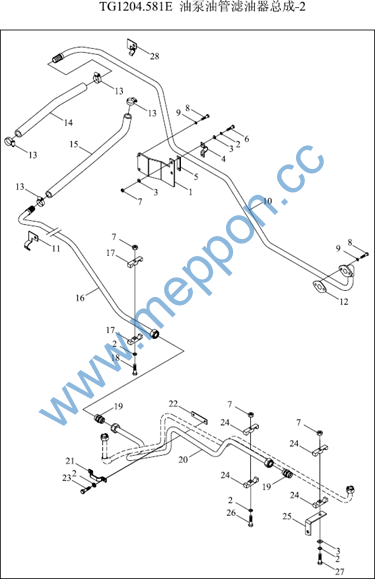

TG1204.581E-2 58.1-2油泵油管滤油器总成-2 OIL PUMP/PINE/FILTER ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.581B-14 |
PIPE CLAMP BRACKET 2 |
1 |
2011-11_ |
10 |
TG1204.581E.1 |
OIL RETURN PIPE WELDMENT |
1 |
2011-11_ |
10 |
TG1204.581E.1a |
OIL RETURN PIPE WELDMENT |
1 |
2011-11_ |
11 |
TG1204.581P.13 |
PIPE CLAMP UNIT 2 |
1 |
2011-11_ |
11 |
TG1204.581P.13 |
PIPE CLAMP UNIT 2 |
1 |
2011-11_ |
12 |
TG1204.581-14 |
SEAL GASKET |
1 |
2011-11_ |
13 |
Q67638 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
2011-11_ |
14 |
TG1204.581B-05 |
RUBBER HOSE |
1 |
2004-01_ |
14 |
TG1204.581B-03 |
OIL RETURN PIPE-1 |
1 |
2009-07_ |
14 |
TG1204.581P-06 |
OIL RADIATOR OUTPUT OIL RUBBER PIPE |
0 |
2011-11_ |
15 |
TG1204.581B-04 |
RUBBER HOSE |
1 |
2004-01_ |
15 |
TG1204.581P-05 |
OIL RADIATOR OIL INLET RUBBER PIPE |
1 |
2011-11_ |
15 |
TG1204.581B-02 |
OIL RADIATOR OIL INLET RUBBER PIPE |
1 |
2009-07_ |
16 |
TG1454.581B.2a |
RADIATOR INLET OIL PIPE WELDMENT |
1 |
2011-11_ |
16 |
TG1454.581A.8 |
RADIATOR INLET OIL PIPE WELDMENT |
1 |
2011-11_ |
17 |
TG1204.581B-01 |
HALF-CLIP |
2 |
2011-11_ |
19 |
GBT3737.2-G25 |
JOINT |
2 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
7 |
2011-11_ |
20 |
TG1454.581B.1a |
OIL RETURN PIPE ASSEMBLY 1 |
1 |
2011-11_ |
20 |
TG1454.581B.1 |
OIL RETURN PIPE ASSEMBLY 1 |
1 |
2011-11_ |
21 |
TG1204.581E.7 |
OIL PIPE LOCKING CLAMP ASSEMBLY 1 |
1 |
2011-11_ |
22 |
TG1204.581E.8 |
OIL PIPE LOCKING CLAMP ASSEMBLY 2 |
1 |
2011-11_ |
23 |
GBT5783-M8X20-A2L |
BOLT |
2 |
2011-11_ |
24 |
TG1204.581B-10 |
HALF-CLIP |
4 |
2011-11_ |
25 |
TG1204.581-11 |
SUPPOT BRACKET |
1 |
2011-11_ |
TG1204.581E-2 58.1-2油泵油管滤油器总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
28 3 4 5 6
7 8 9 |
TG1204.581P.12 GBT97.1-8-A0P TG1204.581.13 TG1204.581.14 GBT5783-M8X30-A2L
GBT6170-M8-A2L GBT5783-M10X25-8.8-A3L GBT93-10-A0P |
PIPE CLAMP GLUE WASHER OIL RETURN PIPE FIXED CLIP AGGLUTINATION BOTTOM PLATE ASSEMBLY BOLT
NUT BOLT WASHER |
1 5 1 1 2
5 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ |

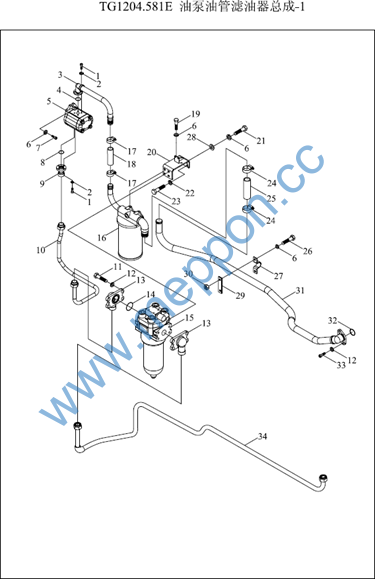

TG1204.581E-1 58.1.1-油泵油管滤油器总成-1 OIL PUMP/PINE/FILTER ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
10 |
TG1204.581E.4 |
PRESSURE OIL PIPE ASSEMBLY |
1 |
2011-11_ |
10 |
TG1204.581E.4 |
PRESSURE OIL PIPE ASSEMBLY |
1 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
8 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
8 |
2011-11_ |
12 |
GBT93-12-A0P |
SPRING WASHER |
10 |
2011-11_ |
13 |
TG1204.581E-01 |
HIGH PRESSURE OIL FILTER JOINT |
2 |
2011-11_ |
14 |
GBT3452.1-40.0X3.55G |
O-SEAL RING |
2 |
2011-11_ |
14 |
GBT3452.1-35.5X3.55G |
O-SEAL RING |
2 |
2011-11_ |
15 |
TG1204.581E.2 |
HIGH PRESSURE OIL FILTER ASSEMBLY |
1 |
2011-11_ |
15 |
TG1204.581E.2-01 |
HIGH PRESSURE OIL FILTER ELEMENT |
1 |
2011-11_ |
16 |
TG1204.581B.2-01 |
OIL SUCTION FILTER ELEMENT |
1 |
2011-11_ |
16 |
TG1204.581B.2 |
OIL SUCTION FILTER ASSEMBLY |
1 |
2011-11_ |
17 |
Q67638 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
18 |
FT800.58L.102 |
FABRIC OIL RUBBER PIPE |
1 |
2011-11_ |
19 |
GBT5783-M10X40-A3L |
BOLT |
2 |
2011-11_ |
2 |
GBT93-6-A0P |
SPRING WASHER |
8 |
2011-11_ |
20 |
TG1204.581E.3 |
OIL FILTER BRACKET WELDMENT |
1 |
2011-11_ |
20 |
GBT5783-M8X55-8.8-A2L |
BOLT |
1 |
2008-09_ |
20 |
GBT5783-M8X55-8.8-A2L |
BOLT |
1 |
2008-09_ |
21 |
GBT5783-M10X25-A3L |
BOLT |
4 |
2011-11_ |
22 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
23 |
GBT5783-M8X20-A2L |
BOLT |
2 |
2011-11_ |
24 |
Q67650 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
25 |
TG1204.581-09 |
RUBBER HOSE |
1 |
2011-11_ |
26 |
GBT5783-M10X45-A3L |
BOLT |
2 |
2011-11_ |
TG1204.581E-1 58.1.1-油泵油管滤油器总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
27 |
TG1204.581.20 |
OIL SUCTION PIPE FASTENING CLAMP ASSEMBLY |
1 |
2011-11_ |
27 |
GBT5783-M8X60-8.8-A2L |
BOLT |
1 |
2008-09_ |
28 |
GBT97.1-10-A0P |
WASHER |
4 |
2011-11_ |
29 |
TG1204.581.21 |
BOTTOM PLATE ASSEMBLY |
1 |
2011-11_ |
3 |
TG1204.581.15 |
OIL SUCTION SHORT PIPE WELDMENT |
1 |
2011-11_ |
30 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
31 |
TG1454.581B.1a |
OIL RETURN PIPE ASSEMBLY 1 |
1 |
2008-09_ |
31 |
TG1204.581.9 |
OIL SUCTION LONG PIPE WELDMENT |
1 |
2011-11_ |
32 |
GBT3452.1-38.7X2.65G |
O-SEAL RING |
1 |
2011-11_ |
32 |
GBT3452.1-38.7X2.65G |
O-SEAL RING |
1 |
2011-11_ |
34 |
TG1204.581E.5A |
PRESSURE OIL PIPE ASSEMBLY 2 |
1 |
2011-11_ |
34 |
GBT5783-M8X50-8.8-A2L |
BOLT |
1 |
2008-09_ |
4 |
GBT3452.1-23.6X1.80G |
O-SEAL RING |
1 |
2011-11_ |
5 |
TG1204.581B.1 |
GEAR PUMP |
1 |
2011-11_ |
6 |
GBT93-10-A0P |
WASHER |
10 |
2011-11_ |
7 |
GBT70.1-M10X30 |
INNER HEXAGON BOLT |
2 |
2011-11_ |
9 |
TG1204.581B.4 |
PRESSURE PORT JOINT WELDMENT |
1 |
2011-11_ |

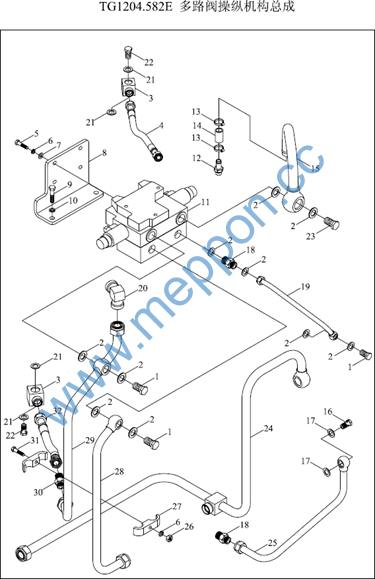

TG1204.582E 58.2-多路阀操纵机构总成 58.2-MULTI-WAY VALVE CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.582-07 |
HOLLOW BOLT |
3 |
2011-11_ |
10 |
GBT93-12-A0P |
SPRING WASHER |
2 |
2011-11_ |
11 |
TG1204.582E.1 |
PLOUGH DEPTH CONTROL VALVE |
1 |
2011-11_ |
12 |
TG1204.582E.10 |
OIL RETURN JOINT WELDMENT |
1 |
2011-11_ |
13 |
Q67627 |
HOSE HOOP 27 |
2 |
2011-11_ |
14 |
TG1204.582E-03 |
RUBBER HOSE |
1 |
2011-11_ |
15 |
TG1204.582E.6 |
DISTRIBUTOR OIL RETURN PIPE WELDMENT 2 |
1 |
2011-11_ |
16 |
TG1204.552-06 |
HOLLOW BOLT |
1 |
2011-11_ |
17 |
JBT982-24 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
18 |
GBT3737.2-G22 |
JOINT |
2 |
2011-11_ |
19 |
TG1204.582E.4 |
DISTRIBUTOR OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
2 |
JBT982-22 |
COMBINED SEAL GASKET |
10 |
2011-11_ |
20 |
GBT3740.2-G22 |
RIGHT ANGLE JOINT BODY |
1 |
2011-11_ |
21 |
JBT982-27 |
COMBINED SEAL GASKET |
6 |
2011-11_ |
21 |
JBT982-27 |
COMBINED SEAL GASKET |
6 |
2011-11_ |
22 |
TG1204.552-05 |
HOLLOW BOLT |
3 |
2011-11_ |
23 |
FT700.13B.130 |
HOLLOW BOLT |
1 |
2011-11_ |
24 |
TG1204.582E.3 |
MULTI-WAY VALVE OIL RETURN PIPE WELDMENT |
1 |
2011-11_ |
24 |
TG1204.582E.3a |
MULTI-WAY VALVE OIL RETURN PIPE WELDMENT |
1 |
2011-11_ |
25 |
TG1204.582E.2 |
MULTI-WAY VALVE OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
26 |
GBT6170-M8-A2L |
NUT |
2 |
2011-11_ |
27 |
TG1204.582E-01 |
NYLON FIXED CLIP |
1 |
2011-11_ |
28 |
TG1204.582E.5 |
DISTRIBUTOR OIL RETURN PIPE WELDMENT 1 |
1 |
2011-11_ |
28 |
TG1204.582E.5a |
DISTRIBUTOR OIL RETURN PIPE WELDMENT 1 |
1 |
2011-11_ |
29 |
TG1204.582E.7 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY |
1 |
2011-11_ |
TG1204.582E 58.2-多路阀操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
3 |
GBT3750.2-E22 |
HINGED JOINT BODY |
2 |
2011-11_ |
30 |
TF1004.582-05 |
STRAIGHT PIPE JOINT BODY |
1 |
2011-11_ |
32 |
TG1204.582E.9 |
OIL CYLINDER INLET PIPE ASSEMBLY |
1 |
2011-11_ |
4 |
TG1204.582E.8 |
OIL CYLINDER INLET PIPE ASSEMBLY |
1 |
2011-11_ |
5 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
6 |
GBT93-8-A0P |
WASHER |
5 |
2011-11_ |
7 |
GBT97.1-8-A0P |
WASHER |
4 |
2011-11_ |
8 |
TG1204.582E-02 |
PLOUGH DEPTH CONTROL VALVE BRACKET |
1 |
2011-11_ |
9 |
GBT5783-M12X30-A3L |
BOLT |
2 |
2011-11_ |

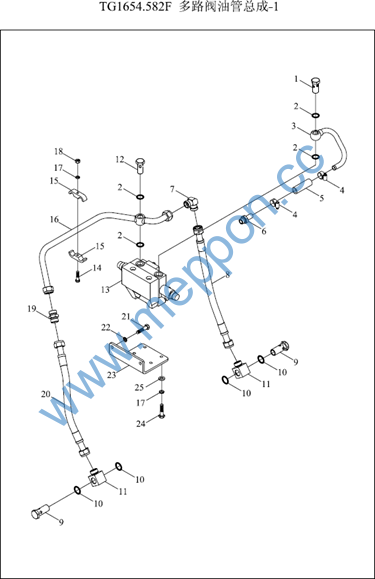

TG1654.582F-1 58.2.1-多路阀油管总成-1 MULTI-WAY VALVE OIL PIPE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT700.13B.130 |
HOLLOW BOLT |
1 |
2011-11_ |
10 |
JBT982-27 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
10 |
JBT982-27 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
11 |
GBT3750.2-E22 |
HINGED JOINT BODY |
2 |
2011-11_ |
12 |
TG1204.582-07 |
HOLLOW BOLT |
1 |
2011-11_ |
13 |
TG1654.582E.1a |
PLOUGH DEPTH CONTROL VALVE |
1 |
2011-11_ |
14 |
GBT5783-M8X45-8.8-A2L |
BOLT |
1 |
2011-11_ |
15 |
TG1654.582E-04 |
NYLON FIXED CLIP |
2 |
2011-11_ |
15 |
TG1654.582E-04 |
NYLON FIXED CLIP |
2 |
2011-11_ |
16 |
TG1204.582E.7 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY |
1 |
2011-11_ |
17 |
GBT93-8-A0P |
WASHER |
5 |
2011-11_ |
18 |
GBT6170-M8-8-A2L |
I-TYPE HEXAGON NUT |
1 |
2011-11_ |
19 |
GBT3737.2-G22 |
JOINT |
1 |
2011-11_ |
2 |
JBT982-22 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
20 |
TG1204.582E.8 |
OIL CYLINDER INLET PIPE ASSEMBLY |
1 |
2011-11_ |
21 |
GBT5783-M12X30-8.8-A3L |
BOLT |
2 |
2011-11_ |
22 |
GBT93-12-A0P |
SPRING WASHER |
2 |
2011-11_ |
23 |
TG1204.582E-02 |
PLOUGH DEPTH CONTROL VALVE BRACKET |
1 |
2011-11_ |
24 |
GBT5783-M8X20-8.8-A2L |
BOLT |
4 |
2011-11_ |
25 |
GBT97.1-8-A0P |
WASHER |
4 |
2011-11_ |
3 |
TG1654.582E.6 |
DISTRIBUTOR OIL RETURN PIPE WELDMENT |
1 |
2011-11_ |
4 |
Q67627 |
HOSE HOOP 27 |
2 |
2011-11_ |
5 |
TG1204.582E-03 |
RUBBER HOSE |
1 |
2011-11_ |
6 |
TG1204.582E.10 |
OIL RETURN JOINT WELDMENT |
1 |
2011-11_ |
7 |
GBT3740.2-G22 |
RIGHT ANGLE JOINT BODY |
1 |
2011-11_ |
