LOVOL TE2LA404-001K Tractor Parts Catalogue 24
TE354.581B OIL PUMP PIPE ASSEMBLY
TE354.581B OIL PUMP PIPE ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TE354.581B |
OIL PUMP PIPE ASSEMBLY |
007 |
1 |
||
1 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
3 |
||
2 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
11 |
||
3 |
GBT3452.1-18.0X2.65G |
RUBBER O-SEAL RING |
1 |
||
4 |
TB504.581B.6 |
GEAR PUMP |
1 |
||
5 |
GBT3452.1-21.2X1.80G |
RUBBER O-SEAL RING |
1 |
||
6 |
GBT70.1-M8X25-8.8-A2L |
INNER HEXAGON SCREW |
4 |
||
7 |
TE354.581B.1 |
PRESSURE PIPE WELDMENT |
1 |
||
8 |
TE250.581C.3 |
OIL PIPE CLAMP AND RUBBER WASHER |
2 |
||
9 |
GBT93-6-A3L |
STANDARD SPRING WASHER |
1 |
||
10 |
GBT5783-M6X40-8.8-A1L |
HEXAGON BOLT |
1 |
||
11 |
Q67638 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
||
12 |
FT450.58.103 |
OIL SUCTION HOSE |
1 |
||
13 |
TE324.581.2 |
OIL SUCTION PIPE WELDMENT ASSEMBLY |
1 |
||
14 |
FT254.58.132 |
HOLLOW BOLT M24X1.5 |
1 |
||
15 |
JBT982-24 |
COMBINED SEAL GASKET |
2 |
||
16 |
TL02581010001 |
BOLT |
2 |
||
17 |
GBT70.1-M8X30-8.8-A2L |
INNER HEXAGON SCREW |
2 |

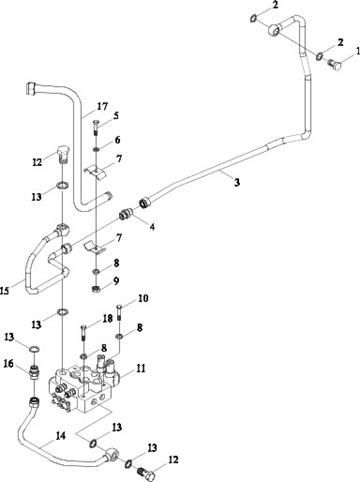

TE354.582D MULTI-WAY VALVE OIL PIPE ASSEMBLY-1
TE354.582D MULTI-WAY VALVE OIL PIPE ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TE354.582D |
MULTI-WAY VALVE OIL PIPE ASSEMBLY |
1 |
|||
1 |
FT650.40.102 |
HOLLOW BOLT M20X1.5 |
1 |
||
2 |
JBT982-20 |
COMBINED SEAL GASKET |
2 |
||
3 |
TE354.582A.1 |
PRESSURE OIL PIPE ASSEMBLY |
1 |
||
4 |
FT700.58A.101 |
STRAIGHT JOINT BODY |
1 |
||
5 |
GBT5783-M6X30-8.8-A2L |
HEXAGON BOLT |
2 |
||
6 |
GBT95-6-A0P |
FLAT WASHER |
2 |
||
7 |
FT254.58.033 |
OIL PIPE CLAMP AND RUBBER WASHER |
4 |
||
8 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
5 |
||
9 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
10 |
GBT5783-M6X55-8.8-A1L |
HEXAGON BOLT |
1 |
||
11 |
TE254.582J.1 |
MULTI-WAY VALVE ASSEMBLY |
1 |
||
12 |
FT654.58.112 |
HOLLOW BOLT -3 |
2 |
||
13 |
JBT982-18 |
COMBINED SEAL GASKET |
5 |
||
14 |
TE354.582C.1 |
DISTRIBUTOR OIL INLET PIPE ASSEMBLY |
1 |
||
15 |
TE354.582C.3 |
MULTI-WAY VALVE OIL INLET PIPE ASSEMBLY |
1 |
||
16 |
FT804.58.112 |
STRAIGHT JOINT |
1 |
||
17 |
TE300.582A.1 |
OIL SUCTION PIPE ASSEMBLY |
1 |
||
18 |
GBT5783-M6X60-8.8-A1L |
HEXAGON BOLT |
2 |
TE354.582D MULTI-WAY VALVE OIL PIPE ASSEMBLY-2
TE354.582D MULTI-WAY VALVE OIL PIPE ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TE354.582D(2) |
MULTI-WAY VALVE OIL PIPE ASSEMBLY |
1 |
|||
1 |
FT254.40.102 |
HOLLOW BOLT |
1 |
||
2 |
JBT982-20(2) |
COMBINED SEAL GASKET |
2 |
||
3 |
FT654.58.112(2) |
HOLLOW BOLT -3 |
1 |
||
4 |
JBT982-18(2) |
COMBINED SEAL GASKET |
6 |
||
5 |
TE354.582C.2 |
MULTI-WAY VALVE OIL RETURN PIPE ASSEMBLY |
1 |
||
6 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
7 |
GBT3733.2-G14 |
STRAIGHT PIPE JOINT BODY |
4 |
||
8 |
TE354.582C.4 |
MULTI-WAY VALVE OUTLET OIL PIPE-01 |
1 |
||
9 |
TE354.582C.6 |
MULTI-WAY VALVE OUTLET OIL PIPE-03 |
1 |
||
10 |
GBT6173-M27X2-05-A3L |
HEXAGON THIN NUT |
4 |
||
11 |
TE354.582C-01a |
QUICK CHANGING JOINT BRACKET |
1 |
||
12 |
FT754.58.102 |
OIL PIPE JOINT |
4 |
||
13 |
FT354.58A.030 |
QUICK CHANGING JOINT |
4 |
||
14 |
TE354.582C.5 |
MULTI-WAY VALVE OUTLET OIL PIPE-02 |
1 |
||
15 |
TE254.582J-05 |
HANDLE HEAD |
2 |
||
16 |
TE254.582J-06 |
CONTROL HANDLE-01 |
1 |
||
17 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
18 |
TE254.582J-07 |
CONTROL HANDLE-02 |
1 |
||
19 |
TE354.582C.7 |
MULTI-WAY VALVE OUTLET OIL PIPE-04 |
1 |
||
20 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
2 |
TE354.582D MULTI-WAY VALVE OIL PIPE ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
21 22 |
GBT97.1-10-A0P GBT93-10-A0P |
FLAT WASHER STANDARD SPRING WASHER |
4 2 |
