LOVOL TE2LA404-001K Tractor Parts Catalogue 20
TL01483020000K FRONT LAMP HARNESS INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TL01483020000K |
FRONT LAMP HARNESS INSTALLATION ASSEMBLY |
003 |
1 |
||
1 |
3724D01-201 |
RELEASABLE TIE |
1 |
||
2 |
TL02483010001a |
FRONT LAMP HARNESS ASSEMBLY |
1 |
||
3 |
3203505D9-L |
TIE |
5 |
||
4 |
GBT818-M8X16-4.8-A2L |
CROSS SCREW |
2 |
||
5 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
2 |
||
6 |
GBT97.1-8-A3L |
FLAT WASHER |
2 |
||
7 |
TE250.483-01 |
PAD BOARD |
2 |
||
8 |
GBT6177.1-M6-8-A2L |
HEXAGON FLANGE NUT |
2 |
||
9 |
TC03483010002 |
HORN ASSEMBLY |
1 |
||
10 |
TL02483010002 |
FRONT LAMP COMBINATION ASSEMBLY |
1 |

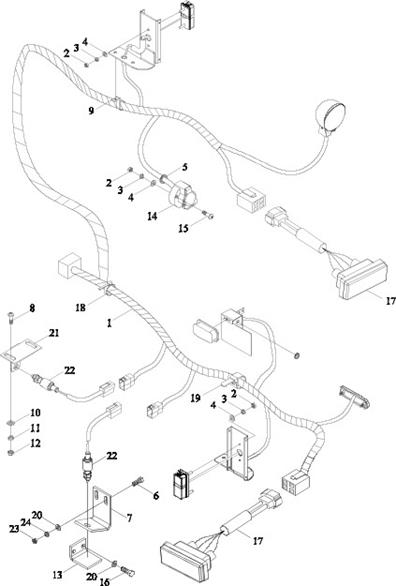

TL02484020000K REAR LAMP HARNESS INSTALLATION ASSEMBLY
TL02484020000K REAR LAMP HARNESS INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TL02484020000K |
REAR LAMP HARNESS INSTALLATION ASSEMBLY |
1 |
|||
1 |
TL02484020001K |
REAR LAMP HARNESS ASSEMBLY |
1 |
||
2 |
GBT6170-M5-8-A2L |
HEXAGON NUT |
7 |
||
3 |
GBT93-5-A3L |
STANDARD SPRING WASHER |
3 |
||
4 |
GBT97.1-5-A3L |
FLAT WASHER |
3 |
||
5 |
FT65.48.093 |
THROUGH HARNESS WASHER-1 |
2 |
||
6 |
GBT5783-M6X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
7 |
FT250.48F.135 |
MOUNTING PLATE OF SAFE START SWITCH |
1 |
||
8 |
GBT68-M8X20-4.8-A2L |
SLOTTED SCREW |
2 |
||
9 |
FT65.48.095 |
HARNESS FIXING CLAMP |
1 |
||
10 |
GBT97.1-8-A3L |
FLAT WASHER |
2 |
||
11 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
2 |
||
12 |
GBT6170-M8-8-A2L |
HEXAGON NUT |
2 |
||
13 |
FT250.48F.136 |
RETAINER PLATE |
1 |
||
14 |
TD900.484.2 |
REAR TRAILER SOCKET |
1 |
||
15 |
GBT818-M5X35-4.8-A1L |
CROSS SCREW |
3 |
||
16 |
GBT5783-M6X12-8.8-A2L |
HEXAGON BOLT |
2 |
||
17 |
TB550.484.4 |
TAIL LAMP ASSEMBLY |
2 |
||
18 |
Q67405100 |
PLASTIC FASTENING STRIP |
5 |
||
19 |
3203505D9-L |
TIE |
1 |
||
20 |
GBT97.1-6-A3L |
FLAT WASHER |
2 |
||
21 |
FT250.48.134 |
BRAKE SWITCH FIXING BRACKET |
1 |
||
22 |
TB550.484.2 |
BRAKE LIGHT SWITCH |
2 |
TL02484020000K REAR LAMP HARNESS INSTALLATION ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 24 |
GBT6170-M6-8-A2L GBT93-6-A3L |
HEXAGON NUT STANDARD SPRING WASHER |
2 4 |

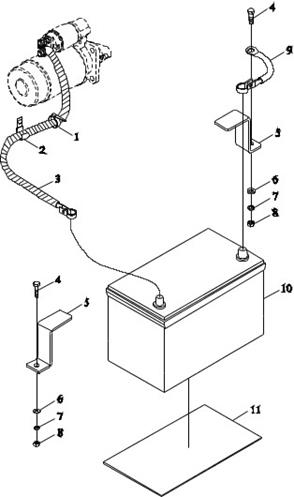

TE300.485B BATTERY INSTALLATION ASSEMBLY
TE300.485B BATTERY INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
Q67405100 |
PLASTIC FASTENING STRIP |
1 |
||
2 |
FT65.48.095 |
HARNESS FIXING CLAMP |
1 |
||
3 |
TE300.485.2 |
BATTERY POSITIVE CABLE ASSEMBLY |
1 |
||
4 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
2 |
||
5 |
TE250.485A-01 |
BATTERY PRESS PLATE |
2 |
||
6 |
GBT97.1-8-A0P |
WASHER |
2 |
||
7 |
GBT93-8-A0P |
WASHER |
2 |
||
8 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
9 |
TG1204.485.4 |
SERIAL POWER LINE 2 |
1 |
||
10 |
TE250.24B.1L |
BATTERY ASSEMBLY |
1 |
||
11 |
FT250.24B.103 |
RUBBER SKIN |
1 |
TE2S487020000K COMBINED INSTRUMENT ASSEMBLY
TE2S487020000K COMBINED INSTRUMENT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE2S487020000K |
COMBINED INSTRUMENT ASSEMBLY |
1 |
FT300.49.001 TOOL BOX ASSEMBLY
