LOVOL TE2LA404-001K Tractor Parts Catalogue 16
TE254.421B TRANSFER CASE ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE254.421B.1 |
TRANSFER CASE HOUSING ASSEMBLY |
1 |
||
1.1 |
GBT5783-M10X20-8.8-A3L |
HEXAGON BOLT |
5 |
||
1.2 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
8 |
||
1.3 |
TE254.421A.1-04 |
REAR BEARING COVER |
1 |
||
1.4 |
GBT276-6305 |
DEEP GROOVE BALL BEARING |
1 |
||
1.5 |
FT254.42.107 |
OUTPUT SHAFT REAR THRUST RING |
1 |
||
1.6 |
JBT7918-K25X31X20 |
NEEDLE AND CARRIER COMBINATION |
2 |
||
1.7 |
FT254.42.108 |
OUTPUT SHAFT ROLLING BEARING SPACER BUSH |
1 |
||
1.8 |
TE254.421B.1-01a |
TRANSFER CASE DRIVEN GEAR |
1 |
||
1.9 |
FT254.42F.103 |
SHIFT COLLAR |
1 |
||
1.10 |
TE254.421A.1-01 |
TRANSFER CASE HOUSING |
1 |
||
1.11 |
TE254.421A.1-02 |
TRANSFER CASE FORK |
1 |
||
1.12 |
GBT879.1-6X24 |
SPRING COLUMN PIN |
1 |
||
1.13 |
GBT879.1-4X24 |
SPRING COLUMN PIN |
1 |
||
1.14 |
TE254.421A.1-03 |
TRANSFER CASE FORK SHAFT |
1 |
||
1.15 |
GBT3452.1-12.5X1.80G |
RUBBER O-SEAL RING |
2 |
||
1.16 |
JBT982-12 |
COMBINED SEAL GASKET |
1 |
||
1.17 |
Q617B12 |
HEXAGON PLUG |
1 |
||
1.18 |
FT254.42.121 |
TRANSFER CASE FORK HEAD |
2 |
||
1.19 |
FT254.42.102 |
OUTPUT SHAFT |
1 |
||
1.20 |
FT254.42.109 |
OUTPUT SHAFT FRONT THRUST RING |
1 |
||
1.21 |
GBT276-6206 |
DEEP GROOVE BALL BEARING |
1 |
||
1.22 |
TE254.421.1.1 |
OILSEAL FB30X45X8B |
1 |
TE254.421B TRANSFER CASE ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1.23 |
TE254.421A.1-09 |
FRONT BEARING COVER |
1 |
||
1.24 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
3 |
||
1.25 |
TE254.421A.1-10 |
MIDDLE SHAFT SMALL THRUST RING |
1 |
||
1.26 |
GBT276-6204 |
DEEP GROOVE BALL BEARING |
2 |
||
1.27 |
GBT893.1-47 |
CIRCLIPS FOR HOLE |
1 |
||
1.28 |
TE254.421B.1-02 |
TRANSFER CASE MIDDLE GEAR |
1 |
||
1.29 |
TE254.421A.1-11 |
MIDDLE SHAFT BIG THRUST RING |
1 |
||
1.30 |
GBT3452.1-15.0X2.65G |
RUBBER O-SEAL RING |
2 |
||
1.31 |
TE254.421A.1-05 |
MIDDLE SHAFT |
1 |
||
1.32 |
TE254.421A.1-07 |
MIDDLE SHAFT LOCATING PLATE |
1 |
||
1.33 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
1.34 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
2 |
||
2 |
GBT119.1-10m6X18-A0P |
PIN |
2 |
||
3 |
GBT3452.1-53.0X2.65G |
O-RING |
1 |
||
4 |
GBT93-10-A0P(2) |
SPRING WASHER |
4 |
||
5 |
GBT5783-M10X30-10.9-A3L |
BOLT |
4 |
||
6 |
TE300.361-01 |
FRONT DRIVING GEAR |
1 |

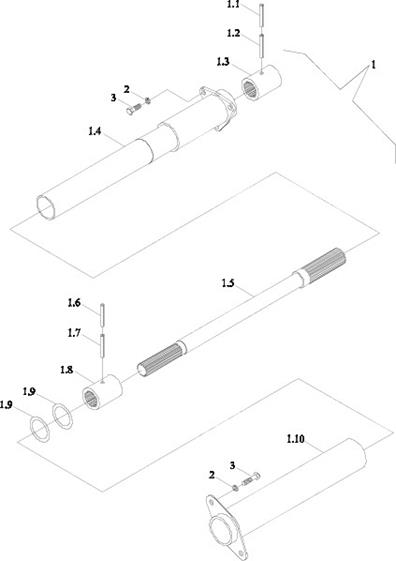

TE354.422 TRANSFER CASE TRANSMISSION SHAFT ASSEMBLY
TE354.422 TRANSFER CASE TRANSMISSION SHAFT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE354.422.1 |
TRANSFER CASE TRANSMISSION SHAFT INSTALLATION |
1 |
||
1.1 |
GBT879.1-3.5X40 |
SPRING COLUMN PIN |
1 |
||
1.2 |
GBT879.1-6X40 |
SPRING COLUMN PIN |
1 |
||
1.3 |
FT254.42.113 |
SPLINE BUSH |
1 |
||
1.4 |
TE354.422.1.1 |
REAR SLEEVE PIPE WELDMENT |
1 |
||
1.5 |
TE354.422.1-01 |
TRANSFER CASE TRANSMISSION SHAFT |
1 |
||
1.6 |
GBT879.1-3.5X35 |
SPRING COLUMN PIN |
1 |
||
1.7 |
GBT879.1-6X35 |
SPRING COLUMN PIN |
1 |
||
1.8 |
FT254.42F.120 |
FRONT SPLINE BUSH |
1 |
||
1.9 |
GBT3452.1-46.2X3.55G |
RUBBER O-SEAL RING |
1 |
||
1.10 |
TE254.422A.1.1 |
FRONT SLEEVE PIPE WELDMENT |
1 |
||
2 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
5 |
||
3 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
5 |

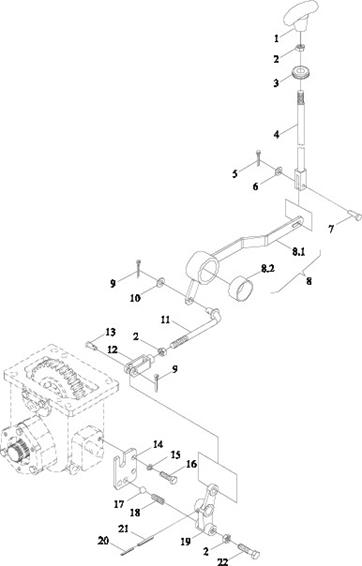

TE254.423A TRANSFER CASE CONTROL ASSEMBLY
TE254.423A TRANSFER CASE CONTROL ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TE254.423A |
TRANSFER CASE CONTROL ASSEMBLY |
1 |
|||
1 |
TE2S423010001K |
HANDLE |
1 |
||
2 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
3 |
||
3 |
TE254.423A-01 |
THROUGH HARNESS WASHER |
1 |
||
4 |
TE254.423A.3 |
CONTROL ROD WELDMENT |
1 |
||
5 |
GBT91-2X20-A3L |
SPLIT PIN |
1 |
||
6 |
GBT97.1-6-A3L |
FLAT WASHER |
1 |
||
7 |
GBT882-B6X22-A3L |
PIN SHAFT |
1 |
||
8 |
TE254.423A.2 |
MIDDLE ROCKER UNIT |
1 |
||
8.1 |
TE254.423A.2.1 |
MIDDLE ROCKER WELDMENT |
1 |
||
8.2 |
TE254.423A.2-02 |
MIDDLE ROCKER BUSH |
1 |
||
9 |
GBT91-3.2X20-A3L |
SPLIT PIN |
2 |
||
10 |
GBT97.1-10-A3L |
FLAT WASHER |
2 |
||
11 |
TE254.423A.4 |
MIDDLE PULL ROD WELDMENT |
1 |
||
12 |
FT800A.43B.116 |
RIGHT REVOLVING PULL ROD FORK |
1 |
||
13 |
GBT882-B10X30-A3L |
PIN SHAFT |
1 |
||
14 |
TE254.423A-05 |
LOCATING PLATE |
1 |
||
15 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
2 |
||
16 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
17 |
GBT308-8-G100-b |
STEEL BALL |
1 |
||
18 |
FT304.42.124 |
LOCATING SPRING |
1 |
||
19 |
TE254.423A.1 |
ROCKER UNIT |
1 |
||
20 |
GBT879.1-3.5X24-A3L |
SPRING COLUMN PIN |
1 |
TE254.423A TRANSFER CASE CONTROL ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
21 22 |
GBT879.1-6X24-A3L GBT5783-M10X25-8.8-A3L |
SPRING COLUMN PIN HEXAGON BOLT |
1 1 |

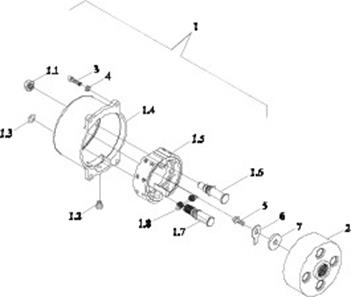

TE354.431A BRAKE ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TE354.431A |
BRAKE ASSEMBLY |
008 |
1 |
||
1 |
TE354.431A.2a |
BRAKE HOUSING |
1 |
||
1.1 |
SPL-CO-M16-F3 |
HEXAGON NUT |
1 |
||
1.2 |
GBT2878.4-M8-PLEH-A2L-NBR |
PLUG |
1 |
||
1.3 |
GBT3452.1-17.0X1.80G |
RUBBER O-SEAL RING |
2 |
||
1.4 |
TE354.431A-01a |
BRAKE HOUSING |
1 |
||
1.5 |
TE354.431A.1 |
BRAKE HOOF ASSEMBLY |
1 |
||
1.6 |
TE354.431A-02a |
BRAKE HOOF PIN SHAFT |
1 |
||
1.7 |
TE354.431A-04a |
BRAKE CAM |
1 |
||
1.8 |
TE354.431A-05 |
RETURN SPRING |
2 |
||
2 |
TE354.431A-03 |
BRAKE DRUM |
1 |
||
3 |
GBT70.1-M8X20-8.8 |
INNER HEXAGON SCREW |
4 |
||
4 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
4 |
||
5 |
GBT5783-M12X30-8.8-A3L |
HEXAGON BOLT |
1 |
||
6 |
FT250.43.104a |
STOPPING WASHER |
1 |
||
7 |
FT250.43.101 |
WASHER |
1 |
