LOVOL TE254-L161Q102K Tractor Parts Catalogue 21
FT250.74.001 74-前配重总成 74-FRONT BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
FT250.74.102 FT250.74.101a GBT97.1-12-A0P GBT93-12-A0P GBT6170-M12-A3L |
配重固定螺栓前配重 平垫圈 弹簧垫圈螺母 |
BALLAST FIXING BOLT FRONT BALLAST WASHER SPRING WASHER NUT |
1 6 2 1 1 |
2011-11_ 2006-12_ 2011-11_ 2011-11_ 2011-11_ |

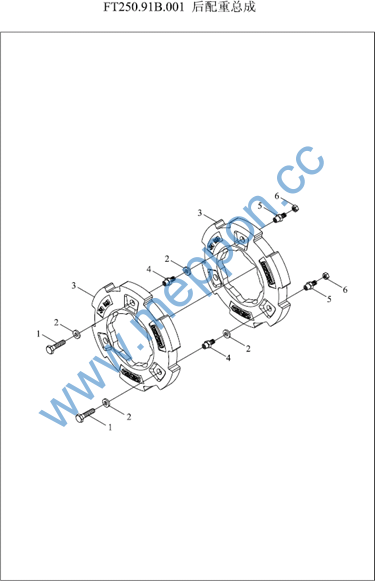

FT250.91B.001 91-后配重总成 91-REAR BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M16X1.5X35-A3L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
1 |
GBT5783-M16X30-8.8-A3L |
六角头螺栓 |
BOLT |
3 |
2004-01_ |
1 |
TE350.91-04 |
螺栓 |
BOLT |
3 |
2011-11_ |
2 |
FT650.34.104 |
垫圈 |
WASHER |
6 |
2011-11_ |
3 |
FT250.91B.101 |
后配重 |
REAR BALLAST |
2 |
2011-11_ |
4 |
FT250.91B.103 |
配重螺钉Ⅱ |
BALLAST SCREW II |
3 |
2011-11_ |
5 |
FT250.91B.102 |
配重螺钉Ⅰ |
BALLAST SCREW I |
3 |
2011-11_ |
6 |
GBT6171-M16X1.5-A3L |
1型六角螺母 |
NUT |
3 |
2011-11_ |

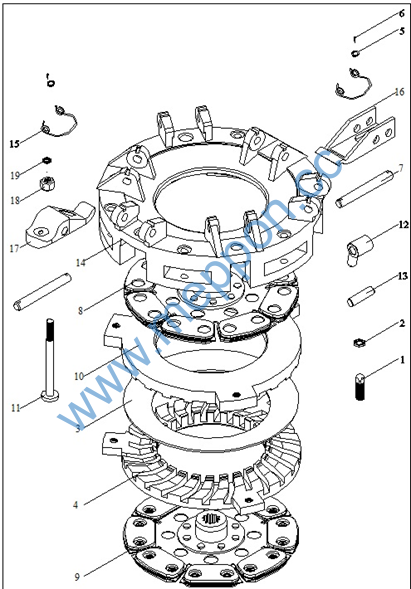

TE250.211.1 离合器分总成 CLUTCH SUBASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT200.21B.110 |
主离合器调整螺钉 |
MAIN CLUTCH ADJUSTING SCREW |
3 |
|
10 |
FT200.21B.113 |
主离合器压盘 |
MAIN CLUTCH PRESSURE PLATE |
1 |
|
11 |
FT400.21B.104 |
副离合器拉杆 |
AUXILIARY CLUTCH PULL ROD |
3 |
|
12 |
FT200.21B.114 |
主离合器分离推杆 |
MAIN CLUTCH RELEASE PULL ROD |
3 |
|
13 |
FT300.21B.109 |
销轴 |
PIN |
3 |
|
14 |
FT200.21B.115 |
离合器盖 |
CLUTCH COVER |
1 |
|
15 |
FT200.21B.116 |
离合器分离杠杆弹簧 |
CLUTCH RELEASE LEVER SPRING |
6 |
|
16 |
FT200.21B.117 |
主离合器分离杠杆 |
MAIN CLUTCH RELEASE LEVER |
3 |
|
16 |
FT200.21B.117 |
主离合器分离杠杆 |
MAIN CLUTCH RELEASE LEVER |
3 |
|
17 |
FT200.21B.118 |
副离合器分离杠杆 |
AUXILIARY CLUTCH RELEASE LEVER |
3 |
|
18 |
FT300.21B.105 |
球头螺母 |
BALL NUT |
3 |
|
18 |
FT300.21B.105 |
球头螺母 |
BALL NUT |
3 |
|
2 |
GBT6173-M10X1 |
螺母 |
NUT |
3 |
|
3 |
FT250.21B.105 |
碟形弹簧 |
DISC SPRING |
1 |
|
3 |
FT250.21B.105 |
碟形弹簧 |
DISC SPRING |
1 |
|
4 |
FT250.21B.112 |
副离合器压盘 |
AUXILIARY CLUTCH PRESSURE PLATE |
1 |
|
5 |
GBT91-3.2X20 |
销 |
PIN |
12 |
|
6 |
GBT848-10 |
小垫圈 |
WASHER |
12 |
|
7 |
FT300.21B.111 |
长销 |
LONG PIN |
6 |
|
8 |
250.21.017T |
主离合器从动盘总成 |
MAIN CLUTCH DRIVEN PLATE ASSEMBLY |
1 |
|
9 |
250.21.014T |
副离合器从动盘总成 |
AUXILIARY CLUTCH DRIVEN PLATE ASSEMBLY |
1 |
