LOVOL TE254-C161Q2K Tractor Parts Catalogue 09
TE254.371G–1 37.1.1–ۯدၒጺׯ–1(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
4 |
FT250.37.011 |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2004–01_ |
4 |
FT250.37.011 |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2004–01_ |
4 |
FT250.37.011a |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2011–08_ |
4.1 |
FT250.37.101 |
TRANSMISSION CASE SHELL |
1 |
|
4.1 |
FT250.37.101a |
TRANSMISSION CASE SHELL |
1 |
2011–08_ |
4.2 |
GBT119.1–10n6x26–A0P |
PIN |
2 |
2011–11_ |
5 |
FT250.37A.272 |
PLATE;THRUST |
1 |
2011–11_ |
6 |
GBT283–NJ206E |
BEARING |
1 |
2011–11_ |
7 |
FT250.37A.147 |
1ST SHAFT ASSISTANT GEARSHIFT SLEEVE |
1 |
2011–11_ |
8 |
GBT5846–K30x35x27 |
BEARING |
2 |
2011–11_ |
9 |
FT250.37.146 |
HIGH AND LOW GEAR FIxING GEAR |
1 |
2011–11_ |
92
93

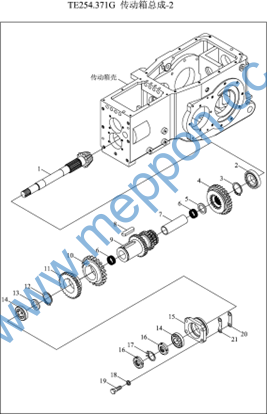

TE254.371G–2 37.1.2–ۯدၒጺׯ–2 37.1TRANSMISSION ASSEMBLY–2
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
FT250.37.102a |
II SHAFT |
1 |
2011–08_ |
1 |
FT250.37.102 |
II SHAFT |
1 |
2004–01_ |
10 |
FT250.37.119 |
I DRIVEN GEAR |
1 |
2011–11_ |
11 |
FT250.37.120 |
亞 DRIVEN GEAR |
1 |
2011–11_ |
12 |
GBT894.1–55 |
SNAP RING |
1 |
2011–11_ |
13 |
FT250.37.110 |
SHAFT–2 FRONT THRUST RING |
1 |
2004–01_ |
13 |
FT250.37.110a |
SHAFT–2 FRONT THRUST RING |
1 |
2011–08_ |
14 |
GBT297–31305 |
BEARING |
2 |
2011–11_ |
15 |
FT250.37.121 |
SHAFT–2 FRONT BEARING SEAT |
1 |
2011–11_ |
16 |
GBT812–M24x1.5 |
ROUND NUT |
2 |
2011–11_ |
17 |
GBT858–24 |
THRUST RING |
1 |
2011–11_ |
18 |
GBT93–10–A0P |
WASHER |
4 |
2011–11_ |
19 |
GBT5783–M10x25–A3L |
BOLT |
4 |
2011–11_ |
2 |
TE250.371C–02a |
BEARING |
1 |
2011–11_ |
20 |
FT250.37.123 |
SHAFT–2 ADJUSTING WASHER |
1 |
2011–11_ |
21 |
FT250.37.122 |
SHAFT–2 ADJUSTING WASHER |
1 |
2011–11_ |
3 |
GBT894.1–34 |
SNAP RING |
1 |
2011–11_ |
4 |
FT250.37.103a |
HIGH AND LOW GEAR SLIDING GEAR |
1 |
2011–08_ |
4 |
FT250.37.103 |
HIGH AND LOW GEAR FIxING GEAR |
1 |
2004–01_ |
5 |
FT250.37.104a |
SHAFT–2 REAR THRUST RING |
1 |
2011–08_ |
5 |
FT250.37.104 |
SHAFT–2 REAR THRUST RING |
1 |
2004–01_ |
6 |
GBT5846–K28x33x27 |
BEARING |
2 |
2011–11_ |
7 |
FT250.37.105 |
LONG SPACER BUSH |
1 |
2004–01_ |
7 |
FT250.37.105a |
LONG SPACER BUSH |
1 |
2011–08_ |
7 |
FT250.37.105 |
LONG SPACER BUSH |
1 |
2004–01_ |
94
95
TE254.371G–2 37.1.2–ۯدၒጺׯ–2(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
8 9 9 |
GBT1096–14×56 FT250.37.106a FT250.37.106 |
FLAT KEY III–IV DRIVEN GEAR III–IV DRIVEN GEAR |
1 1 1 |
2011–11_ 2011–08_ 2004–01_ |
96
97

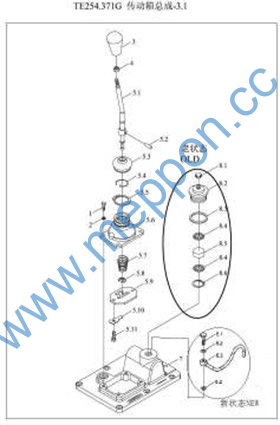

TE254.371G–3.1 37.1.3.1–ۯدၒጺׯ–3.1 TRANSMISSION ASSEMBLY–3.1
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
TE254.371G.1 |
GEAR BOx COVER ASSEMBLY |
1 |
2011–11_ |
0 |
TE254.371G.1 |
GEAR BOx COVER ASSEMBLY |
1 |
2011–11_ |
1 |
GBT5783–M8x25–A2L |
BOLT |
4 |
2011–11_ |
2 |
GBT93–8–A0P |
WASHER |
4 |
2011–11_ |
3 |
TE250.371G.2.2 |
MAIN GEARSHIFT CONTROL HANDLE ASSEMBLY |
1 |
2011–11_ |
4 |
GBT6170–M10–A3L |
NUT |
1 |
2011–11_ |
5 |
TE250.371G.2.1 |
MAIN GEARLEVER ASSEMBLY |
1 |
2011–11_ |
5 |
TE250.371G.2.1 |
MAIN GEARLEVER ASSEMBLY |
1 |
2011–11_ |
5.1 |
FT250.37.180 |
GEARLEVER |
1 |
2011–11_ |
5.1 |
GBT854–8 |
WASHER |
2 |
2011–11_ |
5.11 |
GBT5783–M8x16–A2L |
BOLT |
2 |
2011–11_ |
5.2 |
GBT119.1–D6x42 |
PIN |
1 |
2011–11_ |
5.2 |
GBT119.1–D6x42 |
PIN |
1 |
2011–11_ |
5.3 |
FT250.37.181 |
GEARLEVER SEAL HOOD |
1 |
2011–11_ |
5.4 |
FT250.37.248 |
SNAP RING |
1 |
2011–11_ |
5.5 |
GBT894.1–45 |
RETAINER RING |
1 |
2011–11_ |
5.6 |
FT250.37.211 |
MAIN GEARLEVER SEAT |
1 |
2011–11_ |
5.7 |
FT250.37.183 |
GEARLEVER SPRING |
1 |
2011–11_ |
5.7 |
FT250.37.183 |
GEARLEVER SPRING |
1 |
2011–11_ |
5.8 |
FT300.37.164 |
GEARLEVER SPRING RETAINER RING |
1 |
2011–11_ |
5.9 |
TE250.371G.2.1–01 |
GEARLEVER GUIDE BOARD |
1 |
2011–11_ |
6 |
FT250.37.031 |
1 |
2004–01_ |
|
6 |
FT250.37.031a |
1 |
2011–08_ |
|
6.1 |
FT250.37.402 |
HOLLOW BOLT |
1 |
2011–11_ |
6.2 |
JBT982–8 |
COMBINED GASKET |
2 |
2011–11_ |
98
99
TE254.371G–3.1 37.1.3.1–ۯدၒጺׯ–3.1(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
6.3 7 7 8 8.1
8.2 8.3 8.4 8.5 |
FT250.37.061 TE250.373B–03 FT250.37.182 FT250.37.031 FT300.38.102
FT300.38.172a FT650.40.166 FT250.37.302 FT250.37.303 |
BREATHING PIPE ASSEMBLY GEARBOx COVER GEARBOx COVER AIR PLUG COVER OIL REFILLING PLUG RUBBER PAD SEAT PLATE BREATH FILTER ELEMENT |
1 1 1 1 1
1 1 2 1 |
2011–11_ 2011–11_
2004–01_ 2011–11_
2011–11_ 2011–11_ 2011–11_ 2011–11_ |
100
101

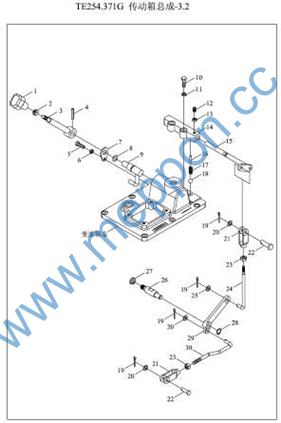

TE254.371G–3.2 37.1.3.2–ۯدၒጺׯ–3.2 TRANSMISSION ASSEMBLY–3.2
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
TE254.371G.1 |
GEAR BOx COVER ASSEMBLY |
1 |
2011–11_ |
0 |
TE254.371G.1 |
GEAR BOx COVER ASSEMBLY |
1 |
2011–11_ |
1 |
FT250.37.037 |
AUxILIARY GEARSHIFT CONTROL HANDLE |
1 |
2011–11_ |
10 |
GBT5783–M10x40–A3L |
BOLT |
2 |
2011–11_ |
11 |
GBT93–10–A0P |
WASHER |
2 |
2011–11_ |
12 |
FT250.37.249 |
FIxING SCREW |
1 |
2011–11_ |
13 |
GBT6173–M8x1–A2L |
NUT |
1 |
2011–11_ |
14 |
FT250.37.254 |
INTERLOCKING PRESS SEAT |
1 |
2011–11_ |
15 |
FT250.37.027 |
INTERLOCKING SHAFT WELDMENT |
1 |
2011–11_ |
16 |
FT250.37.250 |
FIxING PIN |
4 |
2011–11_ |
17 |
FT250.37.148 |
FORK SHAFT LOCKING SPRING |
4 |
2011–11_ |
17 |
FT250.37.148 |
FORK SHAFT LOCKING SPRING |
4 |
2011–11_ |
18 |
GBT308–8.7321–G400b |
BALL |
4 |
2011–11_ |
19 |
GBT91–3.2×20–A0P |
PIN |
4 |
2011–11_ |
19 |
GBT91–3.2×20–A0P |
PIN |
4 |
2011–11_ |
2 |
GBT6170–M10–A3L |
NUT |
1 |
2011–11_ |
20 |
GBT97.1–8–A0P |
WASHER |
3 |
2011–11_ |
21 |
FT250.43.103 |
BRAKE PULL ROD ADJUSTING FORK |
2 |
2011–11_ |
22 |
GBT119.1–6k8x40–A0P |
PIN |
1 |
2011–11_ |
23 |
GBT6170–M8–A2L |
NUT |
2 |
2011–11_ |
24 |
FT250.37.328 |
PULL ROD (2) |
1 |
2011–11_ |
25 |
GBT97.1–10–A0P |
WASHER |
1 |
2011–11_ |
26 |
FT250.37.329 |
STUD |
1 |
2011–11_ |
27 |
GBT93–12–AOP |
WASHER |
1 |
2011–11_ |
28 |
GBT894.1–12 |
SNAP RING |
1 |
2011–11_ |
102
103
