LOVOL TD904-1F163F10K Tractor Parts Catalogue 06
Foton TD904-1F163F10K Wheeled Tractor
TD804A.38C Rear Axle Case Assembly-5
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD804A.38C |
Rear Axle Case Assembly |
1 |
||
1 |
Q67512 |
Type A screw drive type clamp |
2 |
|
2 |
Q67405100 |
Plastic Fasten Strip |
1 |
|
3 |
FT800A.38.195 |
Breath Hose |
1 |
|
4 |
FT65.55.176 |
Breath Joint |
1 |
|
5 |
JB/T 982-12 |
Combined Seal Gasket |
1 |
|
6 |
GB/T 93-8-A0P |
Standard spring washer |
2 |
|
7 |
GB/T 70.1-M8×25-8.8-A2L |
Socket hex screw |
2 |
|
8 |
GB/T 3452.1-15×2.65G |
O-ring |
1 |
|
9 |
FT800A.38.019 |
Oil Gauge Tube Assembly |
1 |
|
10 |
FT800A.38.018 |
Oil Gauge Assembly |
1 |
|
10.1 |
FT800A.38.216 |
Oil Gauge Handle |
1 |
|
10.2 |
GB/T 867-2×3 |
Cap head rivet |
2 |
|
10.3 |
FT800A.38.217 |
Oil Gauge |
1 |
|
10.4 |
FT800A.38.218 |
Rubber Seat |
1 |
|
11 |
GB/T 119.1-20m6×55-A0P |
Column pin |
2 |
|
12 |
GB/T 119.1-20m6×65-A0P |
Column pin |
2 |
53
Foton TD904-1F163F10K Wheeled Tractor

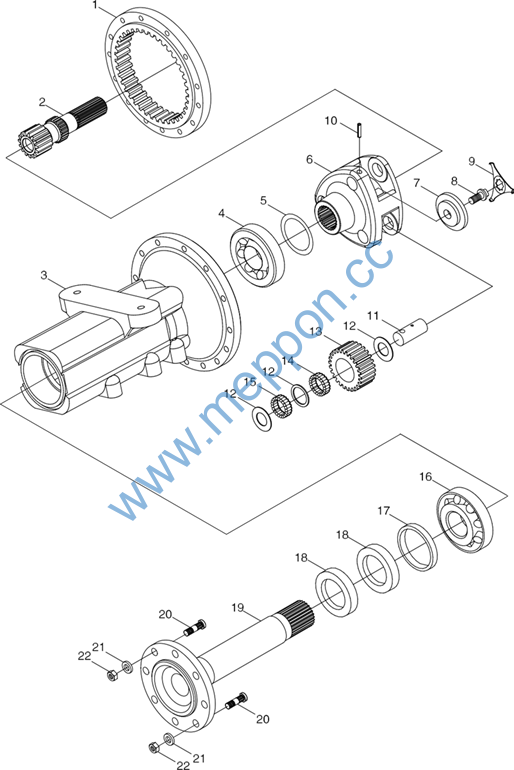

FT800.39.001 Left Final Transmission Assembly
54
Foton TD904-1F163F10K Wheeled Tractor

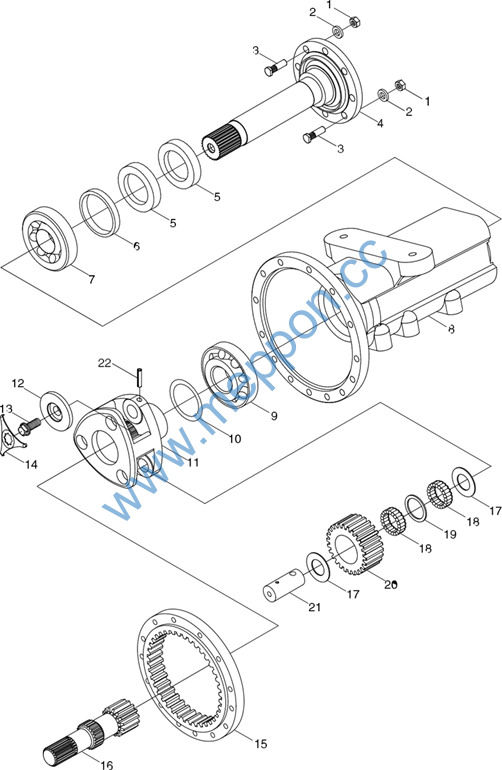

FT800.39.001 Left Final Transmission Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT800.39.001 |
Left final drive assembly |
1 |
||
1 |
FT800.39.108 |
Final driving gear ring |
1 |
|
2 |
FT800.39.113 |
Left half shaft |
1 |
|
3 |
FT800.39.103a |
Final driving housing |
1 |
|
4 |
GB/T 297-30214 |
Tapered roller bearing |
1 |
|
5 |
FT800.39.131 |
Coarse adjusting gasket |
AR |
|
FT800.39.132 |
Fine adjusting gasket |
1 |
||
FT800.39.133 |
Fine adjusting gasket |
1 |
||
FT800.39.134 |
Fine adjusting gasket |
1 |
||
FT800.39.135 |
Fine adjusting gasket |
1 |
||
FT800.39.136 |
Fine adjusting gasket |
1 |
||
FT800.39.137 |
Coarse adjusting gasket |
AR |
||
FT800.39.138 |
Coarse adjusting gasket |
AR |
||
6 |
FT800.39.104 |
Planet carrier |
1 |
|
7 |
FT800.39.106a |
Planet carrier platen |
1 |
|
8 |
FT800.39.105a |
Planet carrier fixing bolt |
1 |
|
9 |
FT800.39.112a |
Thrust gasket |
1 |
|
10 |
GB/T 879.1-8×32 |
Elastic cylindrical pin |
3 |
|
11 |
FT800.39.111 |
Planet gear shaft |
3 |
|
12 |
FT800.39.110 |
Planet gear needle outer spacing ring |
6 |
|
13 |
FT800.39.107 |
Planet gear |
3 |
|
14 |
FT800.39.118 |
Rolling needle |
126 |
|
15 |
FT800.39.109 |
Rolling needle inner spacing ring |
3 |
|
16 |
GB/T 297-30215 |
Tapered roller ring |
1 |
|
17 |
FT800.39.120 |
Oil seal spacing ring |
1 |
|
18 |
GB/T 9877.1-FB100×130×12D |
Oil seal |
2 |
|
19 |
FT800.39.012 |
Driving shaft weldment |
1 |
|
20 |
FT800.39.101c |
Driving wheel fixing bolt |
8 |
|
21 |
FT800.39.130 |
Washer |
8 |
|
22 |
GB/T 6176-M20×1.5-LH-10-A3L |
Nut |
8 |
55
Foton TD904-1F163F10K Wheeled Tractor
FT800.39.002 Right Final Transmission Assembly
56
Foton TD904-1F163F10K Wheeled Tractor
FT800.39.002 Right Final Transmission Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT800.39.002 |
Right final drive assembly |
1 |
||
1 |
GB/T 6176-M20×1.5-10-A3L |
Hexagon nut, style 2 |
8 |
|
2 |
FT800.39.130 |
Washer |
8 |
|
3 |
FT800.39.101d |
Driving shaft fixing bolt |
8 |
|
4 |
FT800.39.012 |
Driving shaft weldment |
1 |
|
5 |
GB/T 9877.1-FB100×130×12D |
Rubber covered rotary shaft lip seal |
2 |
|
6 |
FT800.39.120 |
Oil seal circlip |
1 |
|
7 |
GB/T 297-30215 |
Tapered roller bearing |
1 |
|
8 |
FT800.39.103a |
Half shaft housing |
1 |
|
9 |
GB/T 297-30214 |
Tapered roller bearing |
1 |
|
10 |
FT800.39.131 |
Coarse adjusting gasket |
AR |
|
FT800.39.132 |
Fine adjusting gasket |
1 |
||
FT800.39.133 |
Fine adjusting gasket |
1 |
||
FT800.39.134 |
Fine adjusting gasket |
1 |
||
FT800.39.135 |
Fine adjusting gasket |
1 |
||
FT800.39.136 |
Fine adjusting gasket |
1 |
||
FT800.39.137 |
Coarse adjusting gasket |
AR |
||
FT800.39.138 |
Coarse adjusting gasket |
AR |
||
11 |
FT800.39.104 |
Planet carrier |
1 |
|
12 |
FT800.39.106b |
Planet carrier platen |
1 |
|
13 |
FT800.39.105a |
Planet carrier fixing bolt |
1 |
|
14 |
FT800.39.112a |
Thrust gasket |
1 |
|
15 |
FT800.39.108 |
Final driving gear ring |
1 |
|
16 |
FT800.39.114 |
Right half shaft |
1 |
|
17 |
FT800.39.110 |
Planet gear needle outer spacing ring |
6 |
|
18 |
FT800.39.118 |
Rolling needle 8×23.8 |
126 |
|
19 |
FT800.39.109 |
Rolling needle inner spacing ring |
3 |
|
20 |
FT800.39.107 |
Planet gear |
3 |
|
21 |
FT800.39.111 |
Planet gear shaft |
3 |
|
22 |
QLWZB140-12×32 |
Elastic cylindrical pin |
1 |
57
Foton TD904-1F163F10K Wheeled Tractor

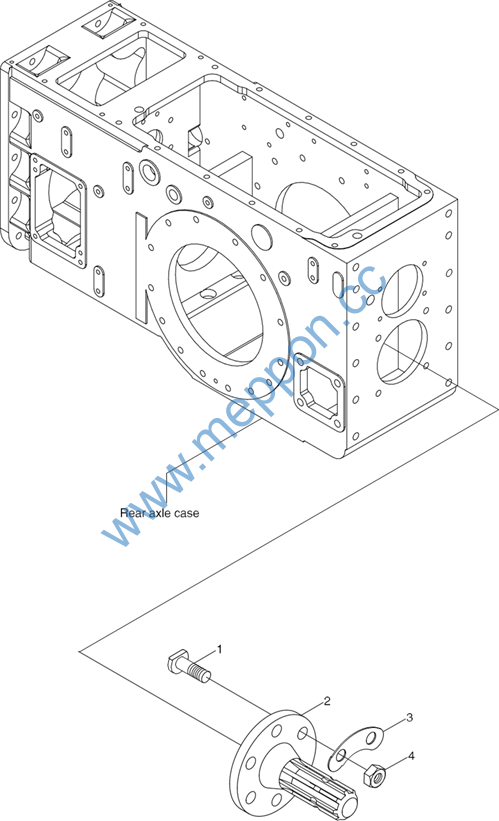

TD800.411C PTO Shaft Assembly
58
Foton TD904-1F163F10K Wheeled Tractor
TD800.411C PTO Shaft Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 3 4 |
TD800.411C FT800A.41.143 FT800A.41C.107 FT800A.41.144 GB/T 6176-M14×1.5-A3L |
PTO Shaft Assembly PTO Shaft Connecting Bolt Type-I35 PTO Shaft Lock Washer Nut |
1 6 1 3 6 |
59
Foton TD904-1F163F10K Wheeled Tractor

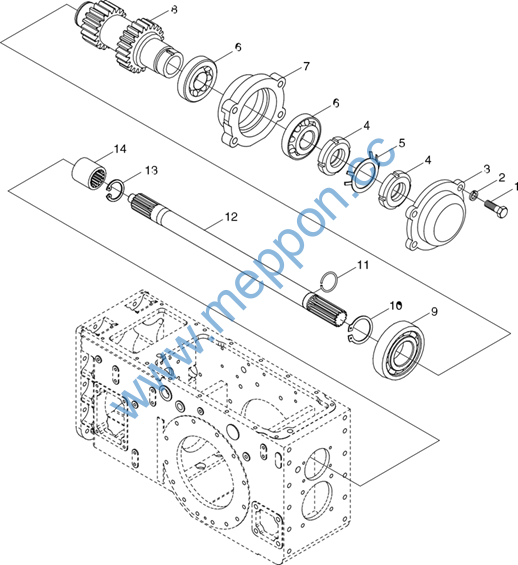

TD800.412G PTO Gear Assembly-1
60
Foton TD904-1F163F10K Wheeled Tractor
TD800.412G PTO Gear Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800.412G |
PTO gear assembly |
1 |
||
1 |
GB/T 5783-M10×45-8.8-A3L |
Bolt |
4 |
|
2 |
GB/T 93-10-A0P |
Washer |
4 |
|
3 |
FT800A.41.117 |
Double connecting gear bearing seat press cover |
1 |
|
4 |
GB/T 812-M48×1.5 |
Round nut |
2 |
|
5 |
GB/T 858-48 |
Stopping washer |
1 |
|
6 |
GB/T 297-30210 |
Bearing |
2 |
|
7 |
FT800A.41.116 |
PTO double connecting gear rear bearing seat |
1 |
|
8 |
TD800.412G-01 |
PTO driving double connecting gear |
1 |
|
9 |
GB/T 276-6309 |
Bearing |
1 |
|
10 |
GB/T 894.1-45 |
Retainer ring |
1 |
|
11 |
GB/T 895.2-30 |
Retainer ring |
1 |
|
12 |
FT800.41.105 |
PTO transmission shaft |
1 |
|
13 |
GB/T 893.1-28 |
Retainer ring |
1 |
|
14 |
FT800.37.106 |
PTO connecting sleeve |
1 |
61
Foton TD904-1F163F10K Wheeled Tractor

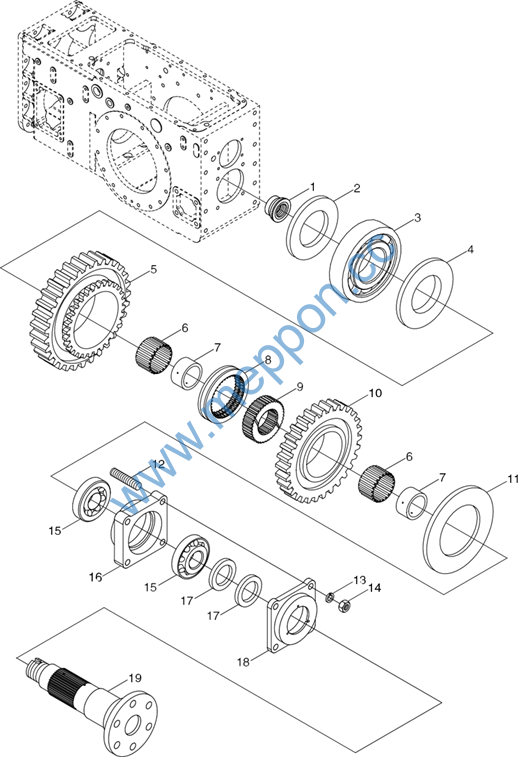

TD800.412G PTO Gear Assembly-2
62
Foton TD904-1F163F10K Wheeled Tractor
TD800.412G PTO Gear Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800.412G |
PTO gear assembly |
1 |
||
1 |
FT800A.41.139 |
PTO transmission shaft locking nut |
1 |
|
2 |
FT800A.41.140 |
PTO transmission shaft front retainer ring |
1 |
|
3 |
GB/T 276-6210 |
Bearing |
1 |
|
4 |
FT800A.41.141 |
PTO transmission shaft middle retainer ring |
1 |
|
5 |
TD800.412F-03 |
PTO low-gear driven gear |
1 |
|
6 |
Q/LWZ B120 |
Roller bearing K68×78×34 |
2 |
|
7 |
FT800A.41.113 |
PTO high-gear sliding sleeve |
2 |
|
8 |
FT800.37.118 |
Ⅲ – Ⅳ gear joggle sleeve |
1 |
|
9 |
FT800.37.119 |
Ⅲ – Ⅳ joggle gear seat |
1 |
|
10 |
TD800.412G-02 |
PTO high-gear driven gear |
1 |
|
11 |
FT800A.41.142 |
PTO transmission shaft rear retainer ring |
1 |
|
12 |
GB/T 899-AM14-M14×1.5×65-A3L |
Stud |
4 |
|
13 |
GB/T 93-14-A0P |
Washer |
4 |
|
14 |
GB/T 6176-M14×1.5-A3L |
Nut |
4 |
|
15 |
GB/T 297-30212 |
Bearing |
2 |
|
16 |
FT800A.41.124 |
PTO shaft rear bearing seat |
1 |
|
17 |
GB/T 9877.1-FB70×90×10D |
Oil sealing |
2 |
|
18 |
FT800A.41.125 |
PTO transmission shaft rear oil sealing seat |
1 |
|
19 |
FT800A.41.108 |
PTO transmission shaft |
1 |
63
Foton TD904-1F163F10K Wheeled Tractor

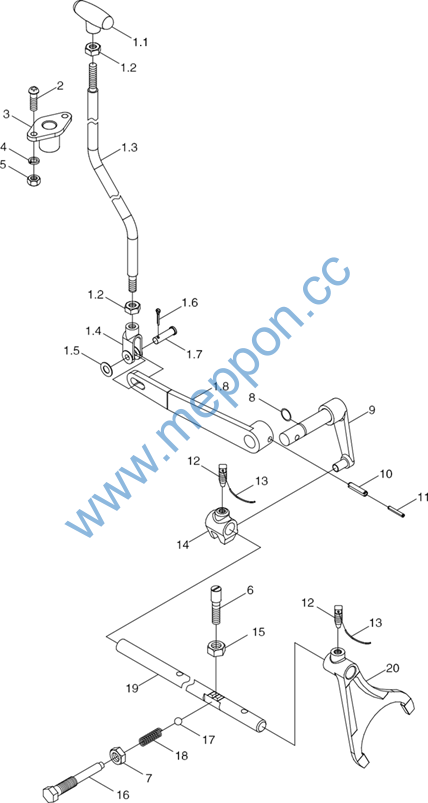

TD800.413 PTO Control Mechanism Assembly
