LOVOL TD904-1F161F18K Tractor Parts Catalogue 22
TD800.55D-3 55.3-提升器装置总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
3 |
GBT3452.1-100X5.3 |
O-RING |
2 |
2011-11_ |
30 |
650.55.146 |
ADJUSTING VALVE |
1 |
2011-11_ |
31 |
GBT3452.1-15X2.65 |
O RING |
1 |
2011-11_ |
32 |
FT65.55.175 |
RETAINER RING |
1 |
2011-11_ |
33 |
FT65.55.141 |
ADJUSTING ROD |
1 |
2011-11_ |
34 |
E300.55.140A |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
34 |
E300.55.140A |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
35 |
300.55.138 |
PIN |
1 |
2011-11_ |
36 |
GBT879-4X20 |
PIN |
1 |
2011-11_ |
4 |
650.55.131 |
PISTON |
1 |
2011-11_ |
4 |
650.55.131 |
PISTON |
1 |
2011-11_ |
5 |
GBT3452.1-118X3.55 |
O-SEAL RING |
1 |
2011-11_ |
6 |
FT65.55.109a |
CYLINDER TRUNK |
1 |
2011-11_ |
7 |
FT65.55.121 |
BOLT |
1 |
2011-11_ |
8 |
GBT3452.1-103X3.55 |
O-SEAL RING |
1 |
2011-11_ |
9 |
GBT1235-110X104X1.5 |
RETAINER RING |
1 |
2011-11_ |

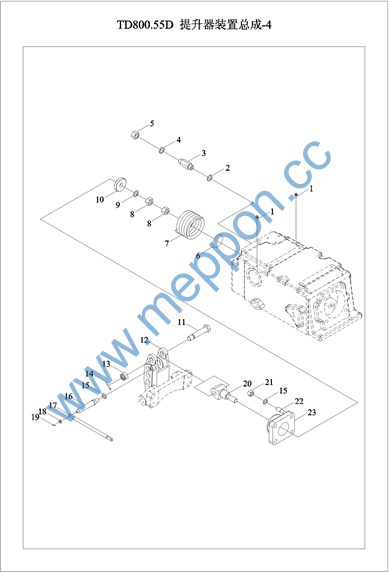

TD800.55D-4 55.4-提升器装置总成-4 LIFT INSTALLATION ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
TD800.55D.1 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
GBT1152-M10X1 |
OIL CUP |
2 |
2011-11_ |
10 |
650.55.103 |
SPRING PRESSURE PLATE |
1 |
2011-11_ |
11 |
650.55.121 |
BOLT |
1 |
2011-11_ |
12 |
FT800.55.101 |
CONNECTING BRACKET |
1 |
2009-11_ |
13 |
GBT6181-M20 |
NUT |
1 |
2009-11_ |
14 |
GBT91-4X36 |
PIN |
1 |
2009-11_ |
15 |
GBT93-16 |
WASHER |
5 |
2011-11_ |
16 |
FT800.55.145 |
PIN |
1 |
2011-11_ |
17 |
FT800.55.140 |
1 |
2011-11_ |
|
18 |
GBT97.1-8 |
WASHER |
1 |
2011-11_ |
19 |
GBT91-2X14 |
PIN |
1 |
2009-11_ |
2 |
650.55.151 |
WASHER |
1 |
2011-11_ |
20 |
650.55.102 |
FORCE ADJUSTING SENSOR JOINT |
1 |
2011-11_ |
21 |
GBT6170-M16 |
NUT |
4 |
2011-11_ |
22 |
GBT899-M16-M16X50 |
8.8-A3L STUD |
4 |
2011-11_ |
22 |
GBT899-M16-M16X50 |
STUD |
4 |
2011-11_ |
23 |
FT800.55.104 |
SPRING SEAT |
1 |
2011-11_ |
3 |
FT800.55.150 |
OIL DISCHARGING JOINT |
1 |
2011-11_ |
4 |
25.55.117 |
WASHER OF OIL CONVEYING PIPE |
1 |
2011-11_ |
5 |
25.55.114 |
OIL CONVEYING PIPE NUT |
1 |
2011-11_ |
6 |
650.55.153 |
ADJUSTING WASHER OF FORCE ADJUSTING SPRING |
1 |
2011-11_ |
7 |
650.55.154 |
FORCE ADJUSTING SPRING |
1 |
2011-11_ |
8 |
GBT6171-M20X1.5-8 |
NUT |
2 |
2011-11_ |
8 |
GBT6171-M20X1.5-8 |
NUT |
2 |
2011-11_ |
TD800.55D-4 55.4-提升器装置总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
9 9 |
FT800.55.101a GBT93-20 |
CONNECTING BRACKET WASHER |
1 1 |
2007-08_ 2013-10_ |

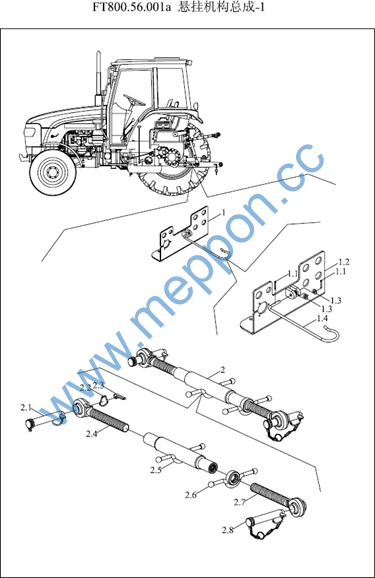

FT800.56.001a-1 56.1-悬挂机构总成-1 SUSPENSION MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.56.032b |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
2011-11_ |
1.1 |
GBT91-2.5X14-A0P |
PIN |
2 |
2011-11_ |
1.1 |
GBT91-2.5X14-A0P |
PIN |
2 |
2011-11_ |
1.2 |
FT800.56.035d |
CONNECTING PLATE WELDMENT |
1 |
2011-11_ |
1.3 |
GBT97.1-8-A0P |
WASHER |
2 |
2011-11_ |
1.4 |
FT800.56.263a |
LOCKING CLAMP |
1 |
2011-11_ |
2 |
FT800.56.017 |
UPPER PULL ROD ASSEMBLY |
1 |
2011-11_ |
2.1 |
FT800.56.247 |
UPPER PULL ROD FRONT PIN |
1 |
2004-01_ |
2.1 |
FT800.56.017.1 |
UPPER PULL ROD FRONT PIN |
1 |
2009-11_ |
2.2 |
FT800.56.223 |
LOCKING PIN RING |
1 |
2011-11_ |
2.3 |
FT800.56.224 |
PIN |
1 |
2011-11_ |
2.4 |
FT800.56.025 |
UPPER PULL ROD FRONT ADJUSTING SCREW EXTRUSION ASSEMBLY |
1 |
2011-11_ |
2.5 |
FT800.56.024 |
ADJUSTING SCREW HANDLE WELDMENT ASSEMBLY |
1 |
2011-11_ |
2.6 |
FT800.56.029 |
UPPER PULL ROD LOCKING NUT ASSEMBLY |
1 |
2011-11_ |
2.7 |
FT800.56.023 |
UPPER PULL ROD REAR ADJUSTING SCREW EXTRUSION ASSEMBLY |
1 |
2011-11_ |
2.8 |
FT800.56.027 |
UPPER PULL ROD PIN AND LOCK PIN ASSEMBLY |
1 |
2011-11_ |

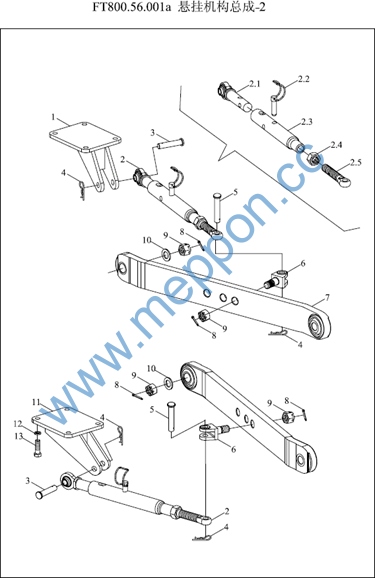

FT800.56.001a-2 56.2-悬挂机构总成-2 SUSPENSION MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.56.026 |
RIGHT LIMITING ROD CONNECTING FORK WELD ASSEMBLY |
1 |
2011-11_ |
10 |
GBT95-24-A0P |
WASHER |
2 |
2011-11_ |
11 |
FT800.56.014 |
LEFT LIMITING ROD CONNECTING FORK WELD ASSEMBLY |
1 |
2011-11_ |
12 |
GBT5783-M16X40-A3L |
BOLT |
8 |
2011-11_ |
13 |
GBT93-16-AOP |
WASHER |
8 |
2011-11_ |
2 |
FT800.56.011a |
LIMIT ROD ASSEMBLY |
2 |
2011-11_ |
2.1 |
FT800.56.018 |
LIMIT ROD RIVET ASSEMBLY |
2 |
2011-11_ |
2.2 |
FT800.56.019 |
LIMIT ROD LOCK PIN ASSEMBLY |
2 |
2011-11_ |
2.3 |
FT800.56.036 |
LIMIT ROD GUIDE PIPE WELDMENT |
2 |
2011-11_ |
2.4 |
FT800.56.264 |
TRAPEZOIDAL NUT |
2 |
2011-11_ |
2.5 |
FT800.56.107 |
ADJUSTING SCREW |
2 |
2011-11_ |
3 |
FT800.56.101 |
PIN |
2 |
2011-11_ |
4 |
FT800.56.207 |
SPRING LOCK PIN |
6 |
2011-11_ |
5 |
FT800.56.103 |
PIN |
2 |
2011-11_ |
6 |
FT800.56.104 |
LIMIT ROD BOLT |
2 |
2011-11_ |
7 |
FT800.56.012a |
LOWER PULL ROD WELDMENT ASSEMBLY |
2 |
2011-11_ |
8 |
GBT91-5X40-AOP |
PIN |
4 |
2011-11_ |
9 |
GBT9459-M24X2-A3L |
NUT |
4 |
2011-11_ |

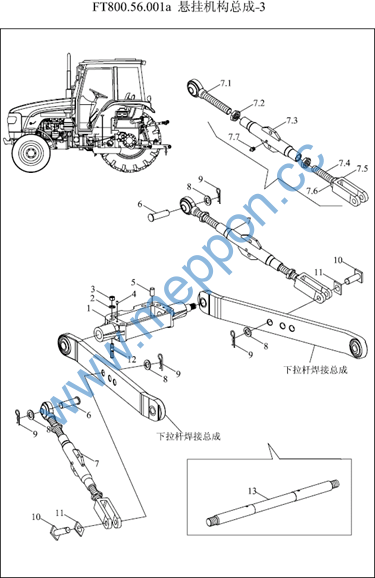

FT800.56.001a-3 56.3-悬挂机构总成-3 SUSPENSION ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.56.112d |
LOWER PULL ROD BRACKET |
1 |
2011-11_ |
10 |
FT800.56A.041 |
LIFTING ROD REAR CONNECTING PIN WELDMENT |
2 |
2011-11_ |
11 |
FT800.56A.261 |
RETAINER PLATE |
2 |
2011-11_ |
12 |
GBT899-M16X95-8.8-A2L |
8.8-A3L STUD |
6 |
|
13 |
FT800.56.102d |
SUPPORT ROD OF LOWER PULL ROD |
1 |
2011-11_ |
2 |
GBT93-16-A0P |
SPRING WASHER |
6 |
2011-11_ |
3 |
GBT6170-M16-A2L |
NUT |
6 |
2011-11_ |
4 |
GBT72-M8X16-A2L |
A2L SCREW |
2 |
2011-11_ |
4 |
GBT72-M8X16-A2L |
A2L SCREW |
2 |
2011-11_ |
5 |
GBT119-B20X35 |
PIN |
2 |
2011-11_ |
6 |
FT800.56.124 |
PIN |
2 |
2011-11_ |
7 |
FT800.56.015b |
LIFTING ROD ASSEMBLY |
2 |
2011-11_ |
7.1 |
FT800.56.020a |
UPPER SCREW ROD RIVET ASSEMBLY |
2 |
2011-11_ |
7.2 |
FT800.56.265 |
TRAPEZOIDAL NUT |
2 |
2011-11_ |
7.3 |
FT800.56.031a |
LIFTING ROD GUIDE PIPE WELDMENT |
2 |
2011-11_ |
7.4 |
FT800.56A.259 |
2 |
2011-11_ |
|
7.5 |
FT800.56.258b |
LIFTING ROD FORK |
2 |
2011-11_ |
7.5 |
FT800.56.258b |
LIFTING ROD FORK |
2 |
2011-11_ |
7.6 |
FT800.56A.264 |
LEFT TRAPEZOIDAL NUT |
2 |
2011-11_ |
7.7 |
JBT7940.1-M10X1 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2011-11_ |
8 |
FT800.56.262 |
WASHER |
2 |
2011-11_ |
9 |
FT800.56.115 |
SPRING LOCKING PIN II |
2 |
2011-11_ |

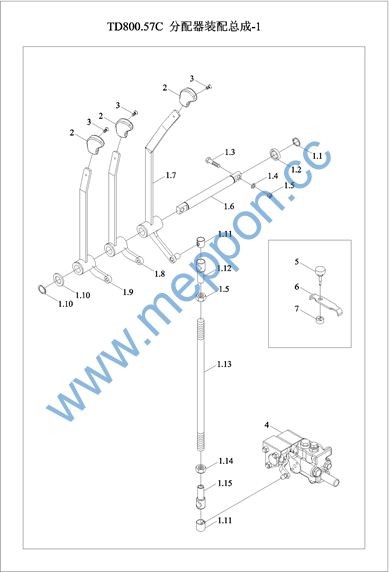

TD800.57C-1 57.1-分配器装配总成-1 DISTRIBUTOR INSTALLATION ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TD800.57C.1 |
DISTRIBUTOR CONTROL MECHANISM ASSEMBLY |
1 |
2011-11_ |
1.1 |
GBT894.1-18 |
RETAINER RING |
2 |
2013-10_ |
1.1 |
GBT894.1-20 |
BLCOKING RING |
2 |
2011-11_ |
1.1 |
TF1004.583A.9-03 |
WASHER |
1 |
2013-10_ |
1.1 |
GBT6170-M8-A2L |
NUT |
3 |
2011-11_ |
1.11 |
FT800A.57.107 |
CLIP HEAD |
2 |
2011-11_ |
1.12 |
FT800A.57.108 |
SPHERICAL SURFACE CONNECTING COVER |
1 |
2011-11_ |
1.13 |
FT800A.57.109a |
CONTROL PULL ROD |
1 |
2011-11_ |
1.14 |
GBT6170-M8-LH-8-A2L |
NUT |
1 |
2011-11_ |
1.15 |
FT700.58E.103 |
LEFT BALL SURFACE CONNECTING COVER |
1 |
2011-11_ |
1.15 |
FT700.58E.103 |
LEFT BALL SURFACE CONNECTING COVER |
1 |
2011-11_ |
1.2 |
FT800A.57.103a |
LIMITING SLEEVE I |
1 |
2013-10_ |
1.3 |
FT800A.57.011 |
OPERATING ARM WELDED ASSEMBLY |
1 |
2011-11_ |
1.3 |
GBT5783-M8X30-8.8-A2L |
BOLT |
2 |
2013-10_ |
1.4 |
GBT93-8-A0P |
WASHER |
2 |
2013-10_ |
1.4 |
TB504.552-04 |
HANDLE HEAD ASSEMBLY |
1 |
2010-10_ |
1.5 |
GBT6170-M8-8-A2L |
I-TYPE HEXAGON NUT |
3 |
2013-10_ |
1.5 |
GBT68-M4X10-A2L |
1 |
2011-11_ |
|
1.6 |
FT800A.57.102a |
FIXING SHAFT |
1 |
2013-10_ |
1.6 |
FT800A.57.103 |
LIMITING SLEEVE I |
2 |
2011-11_ |
1.7 |
FT800A.57.102 |
FIXING SHAFT |
1 |
2011-11_ |
1.7 |
TD800.57C.1.1 |
CONTROL ARM ASSEMBLY |
1 |
2013-10_ |
1.8 |
GBT5783-M8X30-A2L |
BOLT |
2 |
2011-11_ |
1.8 |
TD800.57C.1.2 |
CONTROL ARM ASSEMBLY |
1 |
2013-10_ |
1.9 |
TD800.57C.1.3 |
CONTROL ARM ASSEMBLY |
1 |
2013-10_ |
