LOVOL TD904-1F161F18K Tractor Parts Catalogue 11
TD800A.372G-1 37.2.1-主副变速总成-1 MAIN/ASSISTANT GEAR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.37C.107 |
INPUT SHAFT BEARING SEAT |
1 |
2011-11_ |
10 |
FT800.37.117C |
SLEEVE |
1 |
2011-11_ |
12 |
TD800A.372F-02 |
Ⅲ DRIVING GEAR |
1 |
2011-11_ |
2 |
GBT9877.1-FB50X72X8F |
O RING |
2 |
2011-11_ |
3 |
FT800.37.172 |
ADJUSTING WASHER |
999 |
2011-11_ |
4 |
GBT276-6310 |
BEARING |
1 |
2011-11_ |
5 |
GBT5783-M10X25-A3L |
BOLT |
4 |
2011-11_ |
6 |
GBT93-10-AOP |
WASHER |
4 |
2011-11_ |
7 |
FT800.37C.011 |
INPUT SHAFT ASSEMBLY |
1 |
2011-11_ |
8 |
GBT894.1-55 |
SNAP RING |
1 |
2011-11_ |
9 |
TD800A.372F-01 |
Ⅱ DRIVING GEAR |
1 |
2011-11_ |

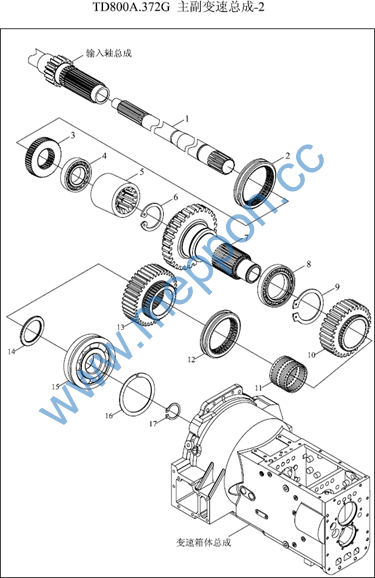

TD800A.372G-2 37.2.2-主副变速总成-2 MAIN/ASSISTANT GEAR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.37C.104 |
PTO FRONT SHAFT |
1 |
2011-11_ |
10 |
TD800A.372F-04 |
AUXILIARY LOW DRIVING GEAR |
1 |
2011-11_ |
11 |
QSFZ-B019-K55X62X46ZW |
NEEDLE BEARINGS |
1 |
2004-01_ |
11 |
QLWZB120-K55X62X46ZW |
NEEDLE BEARINGS |
1 |
2010-03_ |
12 |
TD800A.372F-05 |
AUXILIARY LOW GEAR SHIFT COLLAR |
1 |
2011-11_ |
13 |
TD800A.372F-06 |
SHUTTLE SHIFT DRIVING GEAR |
1 |
2011-11_ |
14 |
TD800A.372F-07 |
MIDDLE SHAFT RETAINER RING |
1 |
2011-11_ |
15 |
GBT276-6408N |
BEARING |
1 |
2011-11_ |
16 |
GBT305-110-116.6 |
THRUST RING |
1 |
2004-01_ |
17 |
GBT894.1-40 |
WASHER 40 |
1 |
2011-11_ |
2 |
FT800.37.118 |
Ⅲ-Ⅳ SHIFT COLLAR |
1 |
2011-11_ |
3 |
FT800.37.119 |
Ⅲ-Ⅳ ENGAGING GEAR SEAT |
1 |
2011-11_ |
4 |
TD800A.372F-15 |
BEARING |
1 |
2011-11_ |
5 |
FT800.37.106 |
PTO SHAFT CONNECTING SLEEVE |
1 |
2011-11_ |
6 |
GBT893.1-28 |
RETAINER RING |
1 |
2011-11_ |
7 |
TD800A.372F-03 |
SHUTTLE SHIFT MIDDLE SHAFT |
1 |
2011-11_ |
8 |
TD800A.372F-16 |
BEARING |
1 |
2011-11_ |
8 |
TD800A.372F-16 |
BEARING |
1 |
2011-11_ |
9 |
GBT894.1-70 |
SNAP RING |
1 |
2011-11_ |

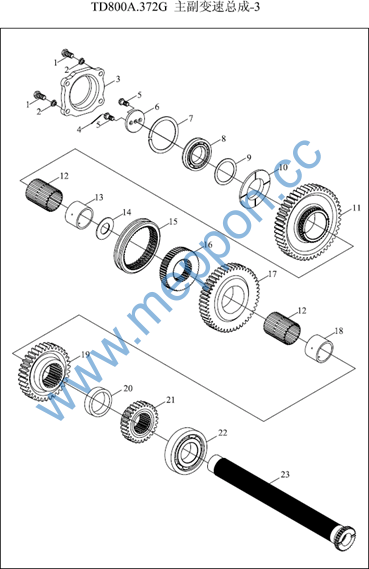

TD800A.372G-3 37.2.3-主副变速总成-3 MAIN/ASSISTANT GEAR ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M10X25-A3L |
BOLT |
4 |
2011-11_ |
10 |
FT800.37.178C |
MIDDLE SHAFT THRUST RING |
1 |
2011-11_ |
11 |
FT800.37.124C |
I DRIVEN GEAR |
1 |
2011-11_ |
12 |
QSFZB019-K64X74X41ZW |
NEEDLE BEARINGS |
2 |
2004-01_ |
13 |
FT800.37.123C |
SLEEVE |
1 |
2011-11_ |
14 |
FT800.37.209C |
SPACER BUSH 2 |
1 |
2011-11_ |
15 |
FT800.37.118 |
Ⅲ-Ⅳ SHIFT COLLAR |
1 |
2011-11_ |
16 |
FT800.37.119 |
Ⅲ-Ⅳ ENGAGING GEAR SEAT |
1 |
2011-11_ |
17 |
TD800A.372F-14 |
Ⅱ DRIVEN GEAR |
1 |
2011-11_ |
18 |
FT800.37.117C |
SLEEVE |
1 |
2011-11_ |
19 |
TD800A.372F-13 |
Ⅲ DRIVEN GEAR |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
20 |
FT800.37.176 |
MIDDLE SHAFT SPACER BUSH |
1 |
2011-11_ |
21 |
TD800A.372F-11 |
Ⅳ DRIVEN GEAR |
1 |
2011-11_ |
22 |
GBT283-NUP211E |
BEARING |
1 |
2011-11_ |
23 |
TD800A.372F-12a |
MIDDLE SHAFT |
1 |
2013-07_ |
23 |
TD800A.372F-12 |
MIDDLE SHAFT |
1 |
2011-11_ |
3 |
FT800.37.179 |
MIDDLE SHAFT END COVER |
1 |
2011-11_ |
4 |
FT800A.37A.244 |
ZINC-COATED STEEL WIRE |
1 |
2011-11_ |
5 |
TD800A.372-01 |
SPECIAL BOLT |
2 |
2011-11_ |
6 |
FT800.37.187 |
RETAINER RING |
1 |
2011-11_ |
7 |
GBT305-90-96.5 |
THRUST RING |
1 |
2011-11_ |
8 |
GBT276-6210 |
BEARING |
1 |
2010-12_ |
8 |
GBT276-6210N |
BEARING |
1 |
2011-11_ |
9 |
FT804.42.109 |
ADJUSTING WASHER |
999 |
2011-11_ |

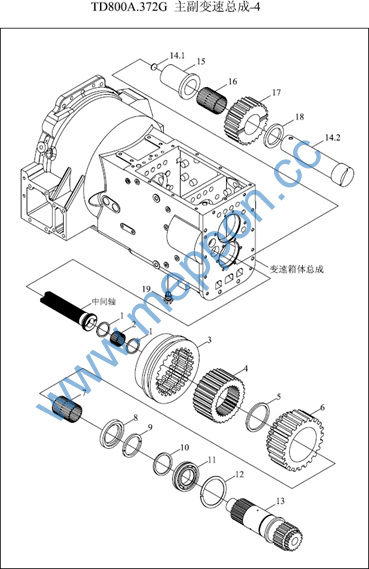

TD800A.372G-4 37.2.4-主副变速总成-4 MAIN/ASSISTANT GEAR ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.37.175 |
NEEDLE BEARING SPACER RING |
2 |
2011-11_ |
10 |
FT800.37.206 |
ADJUSTING WASHER |
999 |
2011-11_ |
11 |
GBT276-6211 |
BEARING |
1 |
2011-11_ |
12 |
GBT305-100-106.5 |
THRUST RING |
1 |
2011-11_ |
13 |
TD800A.372F-08a |
OUTPUT SHAFT |
1 |
2013-07_ |
13 |
TD800A.372F-08 |
OUTPUT SHAFT |
1 |
2011-11_ |
14 |
TF1004.372.2 |
IDLER SHAFT ASSEMBLY |
1 |
2011-06_ |
14 |
FT800.37D.023 |
IDLER SHAFT ASSEMBLY |
1 |
2004-01_ |
14.1 |
QCT387-14 |
PLUG PIECE |
1 |
2011-11_ |
14.2 |
TF1004.372.2-01 |
IDLER SHAFT |
1 |
2011-06_ |
14.2 |
FT800.36D.136 |
IDLER SHAFT |
1 |
2004-01_ |
15 |
FT800.37D.232 |
IDLER SHAFT SPACER BUSH |
1 |
2011-11_ |
16 |
QLWZB120-K35X45X43ZW |
NEEDLE BEARINGS |
1 |
2010-03_ |
16 |
QSFZB019-K35X45X43ZW |
NEEDLE BEARINGS |
1 |
2004-01_ |
17 |
FT800.37D.326 |
IDLER |
1 |
2011-11_ |
18 |
FT800.37D.233 |
RETAINER RING |
1 |
2011-11_ |
19 |
FT65.38.026 |
Oil Plug assembly |
1 |
2011-11_ |
19 |
FT65.38.026 |
Oil Plug assembly |
1 |
2011-11_ |
2 |
TD800A.372F-17 |
NEEDLE BEARINGS |
1 |
2011-11_ |
3 |
TD800A.372F-09 |
MESHING BUSH OF SHUTTLE GEAR |
1 |
2011-11_ |
4 |
TD800A.372F-10 |
SHUTTLE SHIFT SHIFT GEAR SEAT |
1 |
2011-11_ |
5 |
FT800.37D.240 |
SPACER BUSH |
1 |
2011-11_ |
6 |
FT800.37D.128 |
SHUTTLE SHIFT DRIVEN GEAR |
1 |
2011-11_ |
7 |
QSFZB019-K55X65X43ZW |
NEEDLE BEARINGS |
1 |
2004-01_ |
8 |
FT800.37D.190 |
THRUST RETAINER RING |
1 |
2004-01_ |
TD800A.372G-4 37.2.4-主副变速总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
8 9 |
TF1004.372A-03 FT800.37D.236 |
THRUST RETAINER RING PLATE;THRUST |
1 1 |
2012-11_ 2011-11_ |

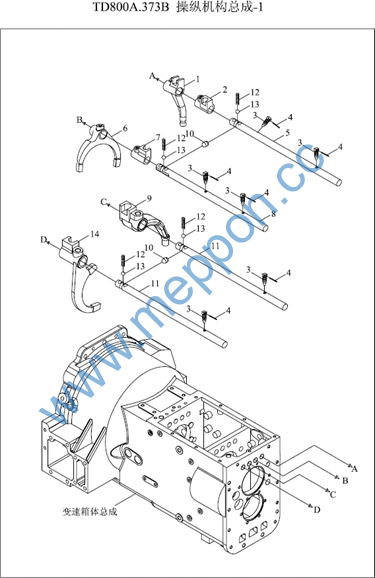

TD800A.373B-1 37.3.1-侧置操纵总成-1 SIDE CONTROL ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.37.154 |
I-II GEAR DIAL ROD |
1 |
2011-11_ |
1 |
FT800.37.154 |
I-II GEAR DIAL ROD |
1 |
2011-11_ |
10 |
FT800.37.177 |
MUTUAL PIN |
2 |
2011-11_ |
11 |
FT800A.37.320a |
AUXILIARY GEARSHIFT FORK SHAFT |
2 |
2011-11_ |
12 |
FT800.37.139 |
SPRING |
4 |
2011-11_ |
13 |
GBT308-10-G100-b |
BALL |
4 |
2011-11_ |
14 |
TD800A.373B-03 |
AUXILIARY LOW GEAR FORK |
1 |
2011-11_ |
2 |
TD800A.373B-05 |
I-II GEAR FORK HEAD |
1 |
2011-11_ |
3 |
FT800.37.194 |
LOCKING SCREW |
6 |
2011-11_ |
4 |
FT800.37.015B |
MAIN GEARSHIFT HANDLE BALL ASSEMBLY |
1 |
2011-08_ |
4 |
FT800A.37A.244 |
ZINC-COATED STEEL WIRE |
6 |
2011-11_ |
5 |
FT800A.37.318 |
I- II GEAR FORK SHAFT |
1 |
2011-11_ |
6 |
FT800.37.158 |
Ⅲ-Ⅳ FORK |
1 |
2011-11_ |
7 |
TD800A.373B-01 |
Ⅲ-Ⅳ GEAR FORK HEAD |
1 |
2011-11_ |
8 |
FT800A.37.319 |
Ⅲ-Ⅳ GEAR FORK SHAFT |
1 |
2011-11_ |
9 |
TD800A.373B-02 |
SHUTTLE SHIFT DIAL ROD |
1 |
2011-11_ |

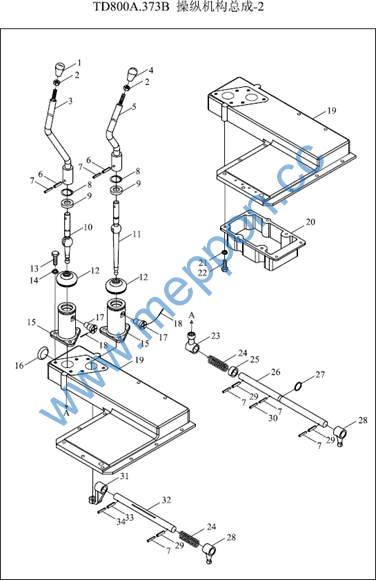

TD800A.373B-2 37.3.2-侧置操纵总成-2 SIDE CONTROL ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TD800A.373B.1.1 |
AUXILIARY GEARSHIFT CONTROL HANDLE ASSEMBLY |
1 |
2011-11_ |
10 |
TD800A.373B.1-03 |
AUXILIARY GEARSHIFT CONTROL ROD |
1 |
2011-11_ |
10 |
TD800A.373B.1-03a |
LOWER CONTROL ROD |
1 |
2011-08_ |
11 |
TD800A.373B.1-05 |
LOWER CONTROL ROD |
1 |
2011-11_ |
12 |
FT800A.37.307 |
RUBBER SLEEVE |
2 |
2011-11_ |
13 |
GBT5781-M10X20-A3L |
BOLT |
6 |
2011-11_ |
14 |
GBT93-10-A0P |
WASHER |
6 |
2011-11_ |
15 |
TD800A.373B.1-04 |
AUXILIARY GEARSHIFT LEVER SEAT |
1 |
2011-11_ |
16 |
Q722-24 |
PLUG PIECE |
2 |
2011-11_ |
17 |
FT800A.37.326 |
GEARLEVER LOCATING PIN |
4 |
2011-11_ |
18 |
TF1004.374-02 |
LOW CARBON STEEL WIRE |
2 |
2011-11_ |
19 |
FT800A.37N.308a |
SIDE CONTROL COVER |
1 |
2011-11_ |
2 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
20 |
FT800A.37.309a |
SIDE CONTROL LOWER COVER |
1 |
2011-08_ |
20 |
FT800A.37.309 |
SIDE CONTROL LOWER COVER |
1 |
2004-01_ |
21 |
GBT93-8-A0P |
WASHER |
8 |
2011-11_ |
22 |
GBT5781-M8X20-A2L |
BOLT |
8 |
2011-11_ |
22 |
GBT5781-M8X20-A2L |
BOLT |
8 |
2011-11_ |
23 |
TD800A.373B.1-02B |
GEARSHIFT LEVER CONTROL DIAL HEAD |
1 |
2011-08_ |
23 |
TD800A.373B.1-02c |
GEARSHIFT LEVER CONTROL DIAL HEAD |
1 |
2012-01_ |
23 |
TD800A.373B.1-02a |
AUXILIARY GEARSHIFT CONTROL DIAL HEAD |
1 |
2004-01_ |
24 |
FT800A.37.311 |
SPRING |
2 |
2011-11_ |
25 |
FT800A.37.314 |
SPACER BUSH |
1 |
2011-11_ |
26 |
TD800A.373B.1-01 |
AUXILIARY GEARSHIFT CONTROL TRANSMISSION ROD |
1 |
2011-11_ |
26 |
TD800A.373B.1-01b |
AUXILIARY GEARSHIFT CONTROL TRANSMISSION ROD |
1 |
2012-01_ |
