LOVOL TD824-1F461F36K Tractor Parts Catalogue 23
TD904.582A-1 58.2.1-多路阀油管总成-1 MULTI-WAY VALVE OIL PIPE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT654.58.020 |
多路阀总成 |
MULTI-WAY VALVE ASSEMBLY |
1 |
2011-11_ |
10 |
FT804A.58L.021 |
操纵杆焊合-1 |
CONTROL ROD WELDMENT-1 |
1 |
2011-11_ |
11 |
FT804A.58L.133 |
右旋拉杆叉 |
RIGHT REVOLVING PULL ROD FORK |
2 |
2011-11_ |
12 |
FT804A.58L.134 |
拉杆 |
PULL ROD |
2 |
2011-11_ |
13 |
FT804A.58L.136 |
左旋拉杆叉 |
LEFT REVOLVING PULL ROD FORK |
2 |
2011-11_ |
2 |
GBT91-2X12-A0P |
开口销 |
PIN |
10 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
8 |
2011-11_ |
4 |
GBT882-B6X24-A0P |
销轴 |
PIN |
2 |
2011-11_ |
5 |
FT654.58.103 |
联接板 |
CONNECTING PLATE |
4 |
2011-11_ |
6 |
FT804A.58L.132 |
摇臂 |
ROCKER |
2 |
2011-11_ |
7 |
GBT882-B6X28-A0P |
销轴 |
PIN |
6 |
2011-11_ |
8 |
FT65.57.013 |
手柄头总成 |
HANDLE HEAD ASSEMBLY |
2 |
2004-01_ |
8 |
FT65.57.013 |
手柄头总成 |
HANDLE HEAD ASSEMBLY |
2 |
2004-01_ |
8 |
TB504.552-04 |
手柄头总成 |
HANDLE HEAD ASSEMBLY |
2 |
2010-10_ |
9 |
FT804A.58L.022 |
操纵杆焊合-2 |
CONTROL ROD WELDMENT-2 |
1 |
2011-11_ |

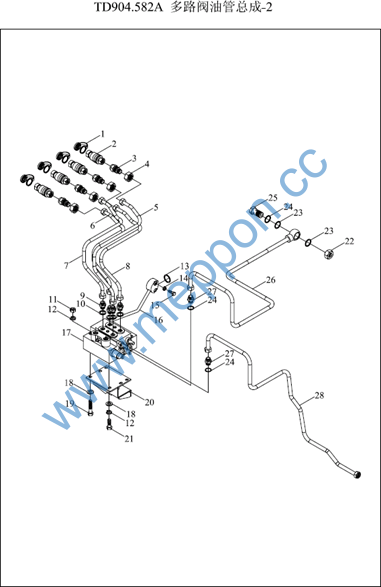

TD904.582A-2 58.2.2-多路阀油管总成-2 MULTI-WAY VALVE OIL PIPE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT354.58A.103 |
防尘盖 |
DUSTPROOF COVER |
4 |
2011-11_ |
10 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
10 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
11 |
GBT6170-M10-A3L |
螺母 |
NUT |
3 |
2013-07_ |
12 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
13 |
GBT3452.1-12.5X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
14 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
15 |
GBT5783-M8X35-A2L |
六角头螺栓 |
BOLT |
2 |
2013-07_ |
16 |
FT904.58A.020 |
分配器进油管焊合 |
DISTRIBUTOR OIL INLET PIPE WELDMENT |
1 |
2011-11_ |
17 |
FT654.58.020 |
多路阀总成 |
MULTI-WAY VALVE ASSEMBLY |
1 |
2011-11_ |
18 |
GBT95-10-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
19 |
GBT5782-M10X70-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
2 |
FT654.58.010a |
快换接头 |
QUICK CHANGING JOINT |
4 |
2011-11_ |
20 |
FT804.58L.012 |
多路阀安装支架焊合 |
MULTI-WAY VALVE INSTALLATION BRACKET |
1 |
2011-11_ |
21 |
GBT5783-M10X20-A3L |
螺栓 |
WELDMENT |
1 |
2011-11_ |
BOLT |
|||||
22 |
FT800.55.151 |
放油螺母 |
1 |
2011-11_ |
|
23 |
JBT982-20 |
组合密封垫圈 |
OIL DISCHARGING NUT |
2 |
2011-11_ |
24 |
JBT982-22 |
组合密封垫圈 |
COMBINED SEAL GASKET |
3 |
2011-11_ |
25 |
TD904.582-01 |
放油空心螺栓 |
COMBINED SEAL GASKET |
1 |
2007-10_ |
25 |
FT804.58.101 |
空心螺栓 |
OIL DISCHARGING HOLLOW BOLT |
1 |
2004-01_ |
HOLLOW BOLT |
|||||
26 |
FT804.58L.013 |
回油管焊合-1 |
1 |
2011-11_ |
|
27 |
FT654.58B.102 |
卡套式端直通接头体1 |
OIL RETURN PIPE WELDMENT-1 |
2 |
2011-11_ |
28 |
FT904.58A.010 |
多路阀进油管总成 |
STRAIGHT THREAD JOINT BODY 1 |
1 |
2011-11_ |
3 |
FT654.58B.101b |
油管接头 |
MULTI-WAY VALVE OIL INLET PIPE ASSEMBLY |
4 |
2011-11_ |
4 |
GBT6173-M27X2-A0P |
六角薄螺母 |
JOINT |
4 |
2011-11_ |
TD904.582A-2 58.2.2-多路阀油管总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
5 6 7 8 9 |
FT804.58.040 FT804.58.060 FT804.58.030 FT804.58.050 FT804.58.112 |
输出油管焊合-1-2输出油管焊合-2-1输出油管焊合-1-1输出油管焊合-2-2卡套式端直通接头体 |
OIL OUTLET PIPE WELDMENT-1-2 OIL OUTLET PIPE WELDMENT-2-1 OIL OUTLET PIPE WELDMENT-1-1 OIL OUTLET PIPE WELDMENT-2-2 STRAIGHT PIPE JOINT BODY |
1 1 1 1 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |
TD800.583A 58.3-单路液压输出总成 58.3-SINGLE-WAY HYDRAULIC OUTPUT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
FT354.58A.103 FT354.58A.030 FT754.58.102 GBT6173-M27X2-A3L FT800.55.021 |
防尘盖 快换接头油管接头 六角薄螺母 液压输出管焊合 |
DUSTPROOF COVER QUICK CHANGING JOINT JOINT NUT HYDRAULIC OUTPUT PIPE WELDMENT |
1 1 1 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

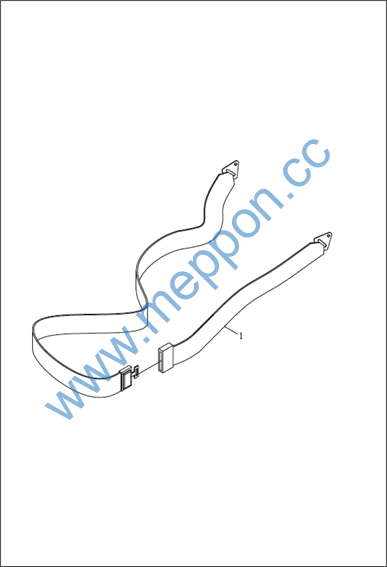

TA600.62ZC 62-安全带 62-SAFETY BELT
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA600.62 |
安全带安装总成 |
SAFETY BELT INSTALLATION ASSEMBLY |
1 |
2012-01_ |

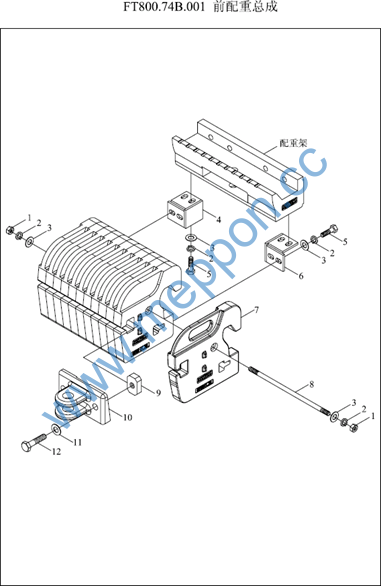

FT800.74B.001 74-前配重总成 74-FRONT BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
10 |
FT650.74.107 |
牵引耳 |
TOWING LUG |
1 |
2011-11_ |
11 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
12 |
GBT5785-M20X1.5X80-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
10 |
2011-11_ |
3 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
10 |
2011-11_ |
4 |
FT700.74B.010 |
右固定块焊接总成 |
RIGHT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
5 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
6 |
FT700.74B.011 |
左固定块焊接总成 |
LEFT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
7 |
FT800.74B.106a |
配重块 |
BALLAST |
11 |
2011-11_ |
8 |
F700.74B.107 |
联接螺栓 |
CONNECTING BOLT |
1 |
2011-11_ |
9 |
FT650.74.108 |
牵引螺母 |
TOWING NUT |
2 |
2004-01_ |
9 |
TA700.741-02 |
牵引板 |
TOWING PLATE |
2 |
2009-12_ |

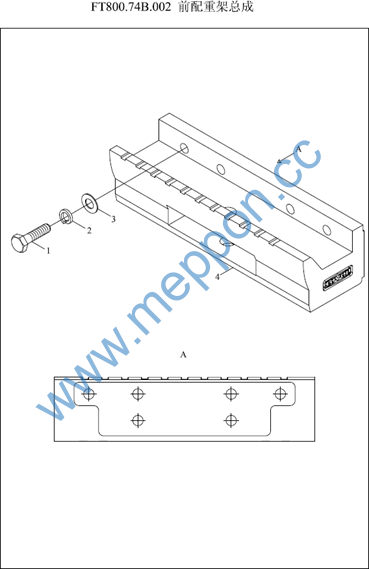

FT800.74B.002 74-前配重架总成 74-FRONT BALLAST BRACKET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 4 |
GBT5785-M18X1.5X70-10.9-A3L GBT93-18-AOP GBT97.1-18-A0P FT800.74B.105a FT800.74B.105 |
六角头螺栓弹簧垫圈 平垫圈 配重架配重架 |
BOLT SPRING WASHER WASHER BALLAST BRACKET BALLAST BRACKET |
6 6 6 1 1 |
2004-01_ 2004-01_ 2004-01_ 2009-08_ 2008-03_ |
