LOVOL TD824-1F461F36K Tractor Parts Catalogue 04
1004-4TART82PA02-22 10.212-排气系统-22 MANIFOLDS & EXHAUST SYSTEM
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
T74801017 |
增压器 |
TURBOCHARGER |
1 |
2011-01_ |
10 |
T3683D008B |
垫 |
WASHER |
1 |
2011-01_ |
11 |
T74811019 |
油管(组件) |
OIL PIPE (UNIT) |
1 |
2011-01_ |
12 |
T2314F004 |
螺栓 |
BOLT |
2 |
2011-01_ |
12 |
T2314F004 |
螺栓 |
BOLT |
2 |
2011-01_ |
13 |
T3383A006 |
胶管 |
RUBBER HOSE |
1 |
2011-01_ |
14 |
T2481877A |
卡箍 |
CLAMP HOOP |
1 |
2011-01_ |
15 |
T74811020 |
油管 |
PIPE |
1 |
2011-01_ |
16 |
T36832144A |
垫 |
WASHER |
1 |
2011-01_ |
17 |
T2314H003 |
螺栓 |
BOLT |
2 |
2011-01_ |
18 |
TL311KF01 |
垫圈 |
WASHER |
1 |
2011-01_ |
19 |
T0201502 |
接头 |
CONNECTING JOINT |
1 |
2011-01_ |
2 |
TL681VF03 |
垫 |
WASHER |
1 |
2011-01_ |
20 |
T4123T016C |
油管 |
PIPE |
1 |
2011-01_ |
21 |
T33555138 |
接头 |
CONNECTING JOINT |
1 |
2011-01_ |
23 |
T2131A010 |
垫圈10 |
WASHER 10 |
1 |
2011-01_ |
3 |
TL254HF03A |
丝对 |
STUD |
4 |
2011-01_ |
4 |
T2318A633 |
螺母 |
NUT |
4 |
2011-01_ |
5 |
T2313M387A |
丝对 |
STUD |
3 |
2011-01_ |
6 |
T2313M388A |
丝对 |
STUD |
1 |
2011-01_ |
7 |
T2318A634 |
螺母 |
NUT |
4 |
2011-01_ |
8 |
T3681V505 |
排气歧管垫 |
EXHAUST MANIFOLD JOINT |
2 |
2011-01_ |
9 |
T74716009A |
排气管 |
EXHAUST PIPE |
1 |
2011-01_ |

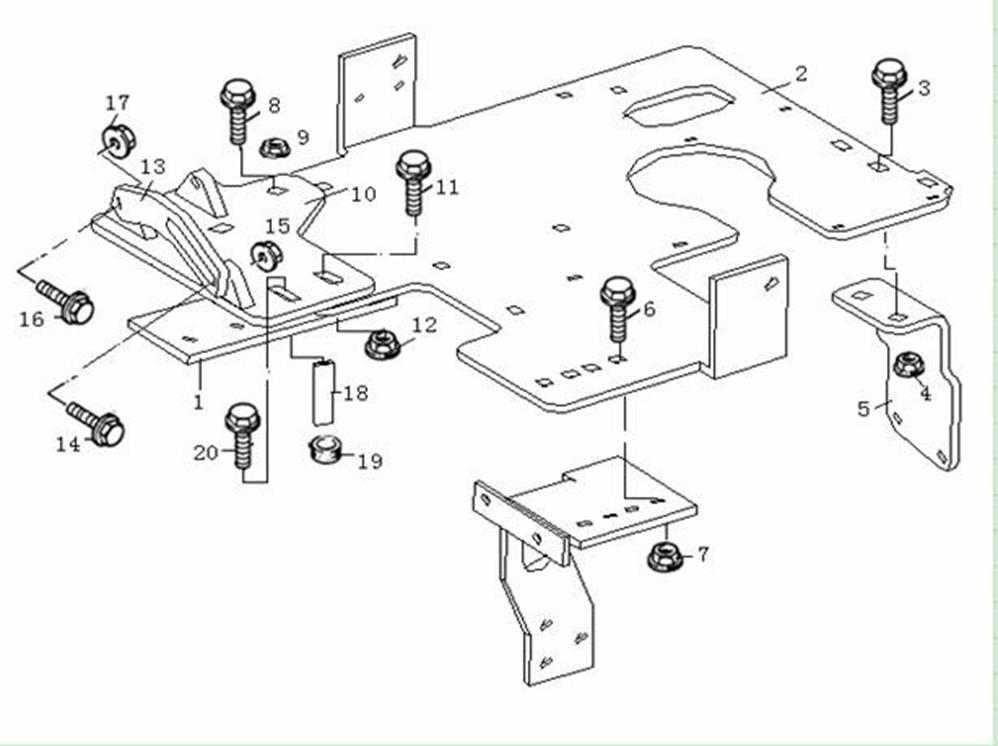

1004-4TART82PA02-23 10.23垫板 PAD BOARD
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
T74502213A T64505008E T2314J004 T2318A604 T75701019 |
支架垫板螺栓螺母支架 |
SUPPOT BRACKET PAD BOARD BOLT NUT SUPPOT BRACKET |
1 1 2 2 1 |
2011-01_ 2011-01_ 2011-01_ 2011-01_ 2011-01_ |

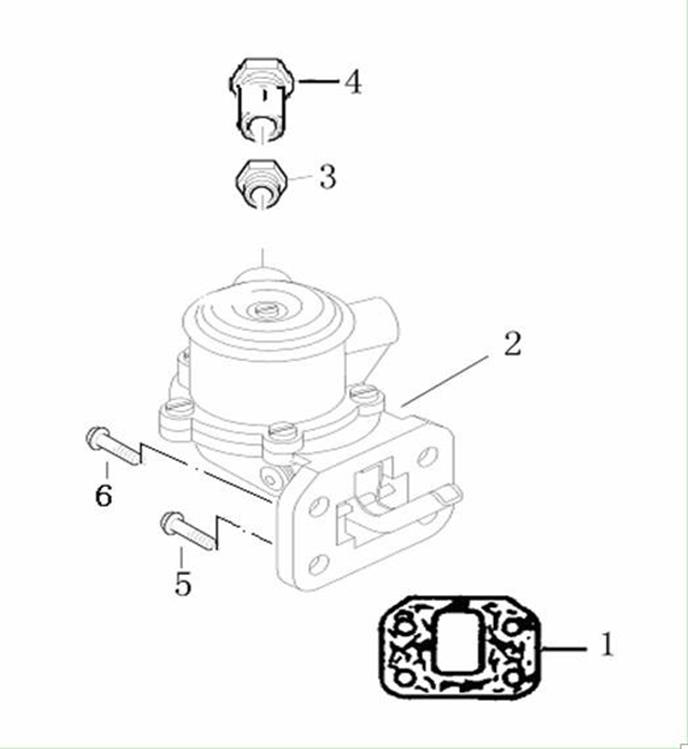

1004-4TART82PA02-24 10.24-手油泵-24 HAND FUEL PUMP
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 |
T36851123 T2641A082 T73203304 T73201647 T2314H003
T3211C002 |
垫片 提升泵 过渡接头过油螺栓螺栓
螺栓 |
WASHER LIFTING PUMP TRANSITION JOINT BOLT BOLT BOLT |
1 1 1 1 2
2 |
2011-01_ 2011-01_ 2011-01_ 2011-01_ 2011-01_
2011-01_ |

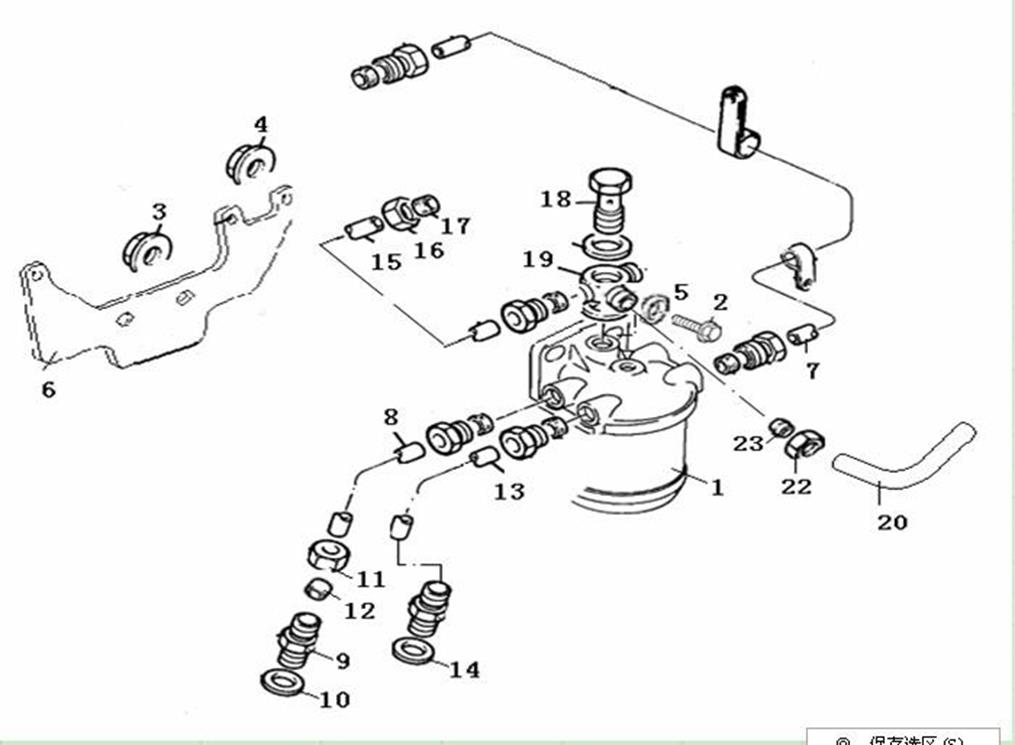

1004-4TART82PA02-25 10.25-低压燃油系统 LOW PRESSURE FUEL SYSTEM
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
T64103002 |
滤清器总成 |
FUEL FILTER |
1 |
2011-01_ |
1 |
T75004250 |
燃油滤清器 |
FUEL FILTER |
1 |
2011-01_ |
1.1 |
T75004251 |
燃油滤清器滤芯 |
FUEL FILTER STRAINER CORE |
1 |
2011-01_ |
10 |
T2411154 |
垫圈 |
WASHER |
1 |
2011-01_ |
11 |
T33225413 |
螺母 |
NUT |
1 |
2011-01_ |
12 |
T33811115 |
橄榄体 |
OLIVE |
1 |
2011-01_ |
12 |
T33811115 |
橄榄体 |
OLIVE |
1 |
2011-01_ |
13 |
T73217078 |
油管 |
PIPE |
1 |
2011-01_ |
15 |
T73302063 |
回油管 |
OIL RETURN PIPE |
1 |
2011-01_ |
16 |
T33225412 |
螺母 |
NUT |
2 |
2011-01_ |
17 |
T33811112 |
橄榄体 |
OLIVE |
2 |
2011-01_ |
18 |
T0095344A |
过油螺栓 |
BOLT |
1 |
2011-01_ |
19 |
T73201107 |
接头 |
CONNECTING JOINT |
1 |
2011-01_ |
2 |
T2314J005 |
螺栓 |
BOLT |
2 |
2011-01_ |
20 |
T65005001A |
油管 |
PIPE |
1 |
2011-01_ |
22 |
T0576113 |
螺母 |
NUT |
1 |
2011-01_ |
23 |
T0566004 |
橄榄体 |
OLIVE |
1 |
2011-01_ |
3 |
T2318A604 |
螺母 |
NUT |
2 |
2011-01_ |
4 |
T2318A603 |
螺母 |
NUT |
3 |
2011-01_ |
5 |
T2131A010 |
垫圈10 |
WASHER 10 |
2 |
2011-01_ |
6 |
T75004136 |
支架 |
SUPPOT BRACKET |
1 |
2011-01_ |
7 |
T73302328 |
油管 |
PIPE |
1 |
2011-01_ |
8 |
T73217077 |
油管 |
PIPE |
1 |
2011-01_ |
9 |
T33555372 |
接头 |
CONNECTING JOINT |
1 |
2011-01_ |

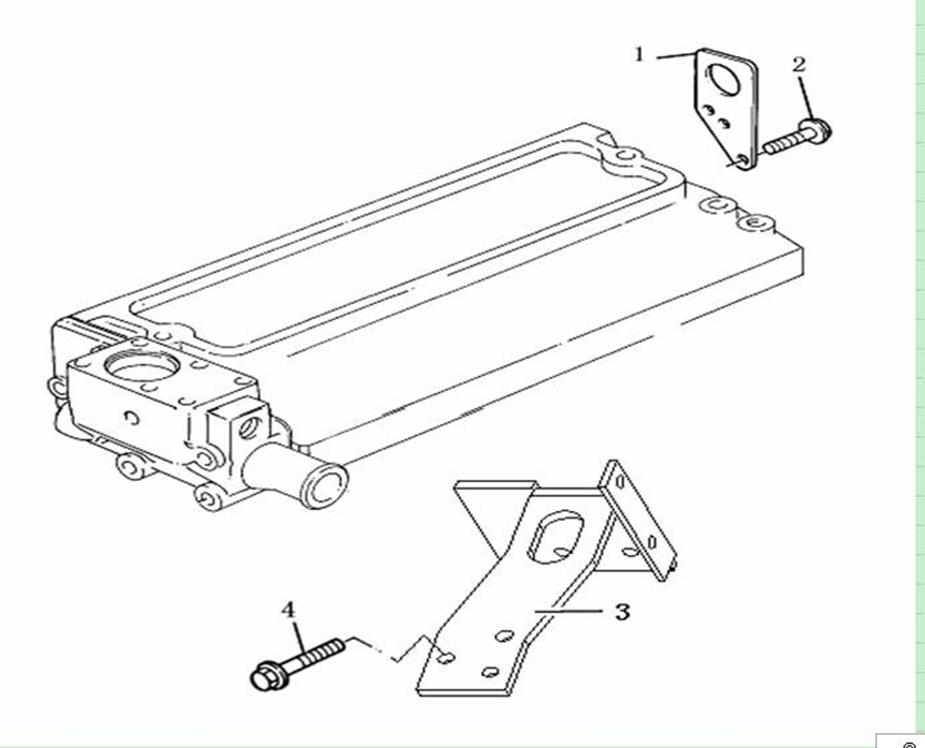

1004-4TART82PA02-26 10.26-发动机提升 ENGINE LIFTING
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
T3654W003 T2314J003 T74502205A |
后吊耳螺栓 吊耳 |
REAR LIFTING RING BOLT BRACKET,LIFTING |
1 2 1 |
2011-01_ 2011-01_ 2011-01_ |

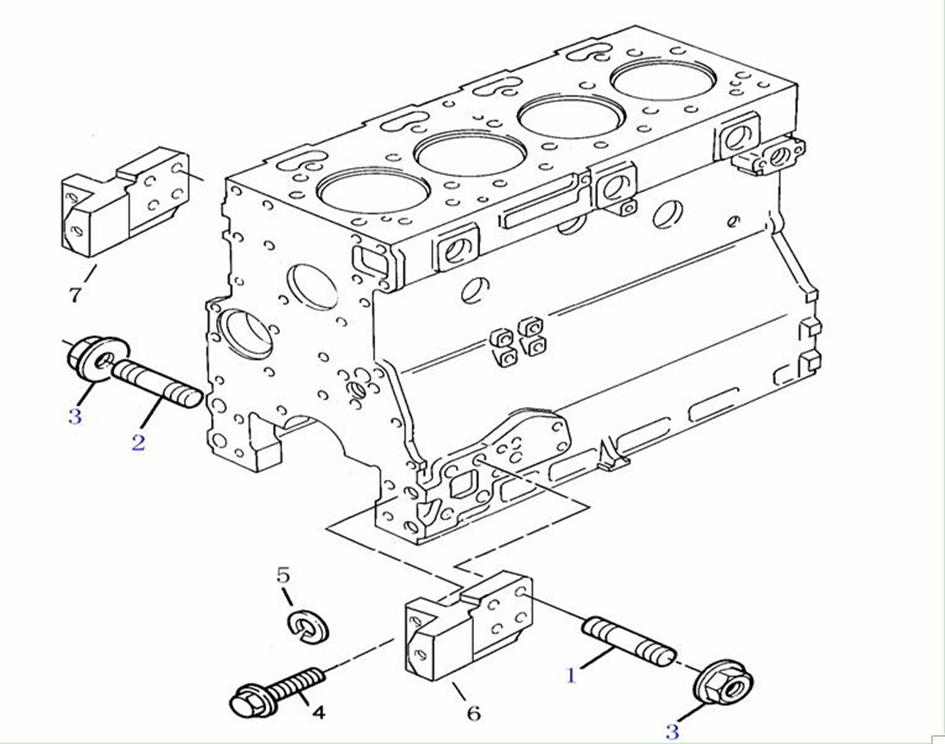

1004-4TART82PA02-27 10.27-支架 BRACKET
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 3 5 6
6 7 |
T2313C101 T2313C101 T2318A605 GBT93-D16 T66003001
T66003001 T66003002 |
双头螺栓双头螺栓螺母 弹簧垫圈左前支架
左前支架右前支架 |
STUD STUD NUT SPRING WASHER LEFT FRONT BRACKET
LEFT FRONT BRACKET RIGHT FRONT BRACKET |
7 7 8 4 1
1 1 |
2011-01_ 2011-01_ 2011-01_ 2011-01_ 2011-01_
2011-01_ 2011-01_ |

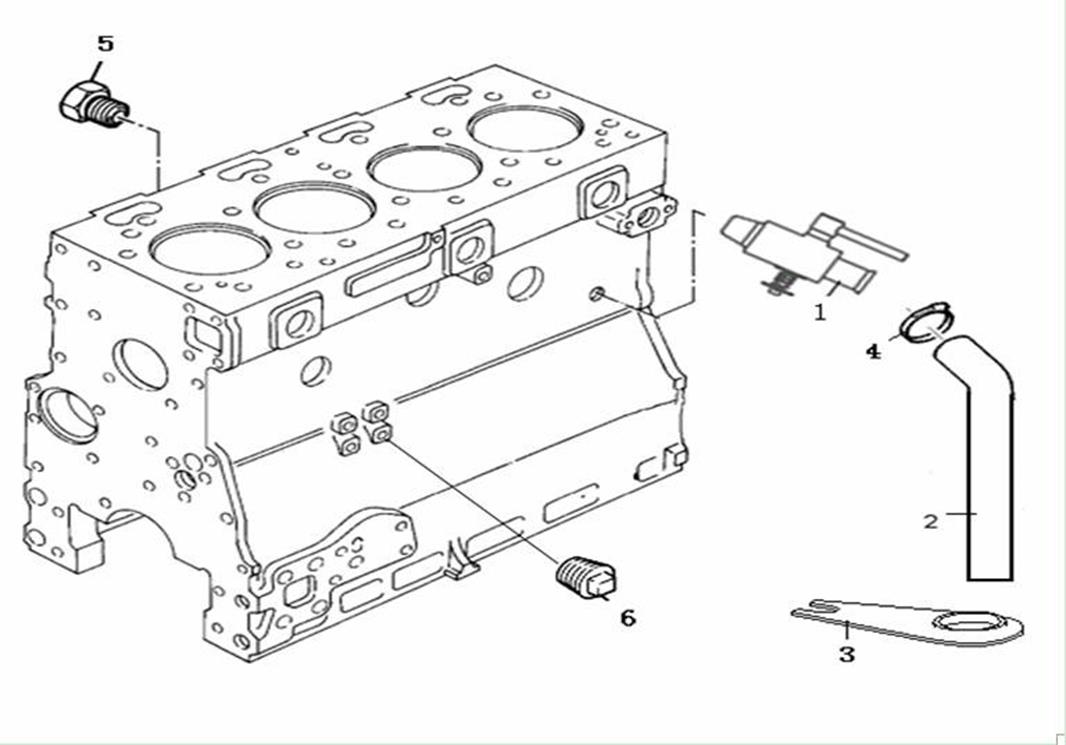

1004-4TART82PA02-28 10.28-放水阀 DRAIN SWITCH
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 |
T62204003 T64403007 T64403008 T0180063A T32161114
T0650594 |
放水开关放水管 支架 卡箍堵
堵 |
DRAIN SWITCH DRAIN PIPE SUPPOT BRACKET CLAMP HOOP PLUG
PLUG |
1 1 1 1 1
1 |
2011-01_ 2011-01_ 2011-01_ 2011-01_ 2011-01_
2011-01_ |
