LOVOL TD1SA904-013K Tractor Parts Catalogue 34

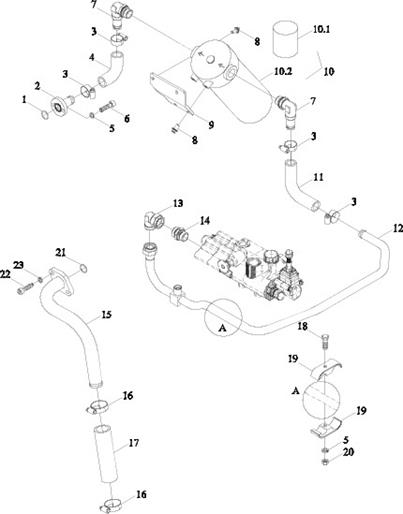

TD1S582110000K HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY-3
TD1S582110000K HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY-3
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD1S582110000K(3) |
HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY |
1 |
|||
1 |
GBT3452.1-22.4X1.80G |
RUBBER O-SEAL RING |
1 |
||
2 |
TS06582180019 |
OIL RETURN PIPE ASSEMBLY |
1 |
||
3 |
Q67632 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
||
4 |
TS06582180023 |
OIL RETURN RUBBER HOSE 2 |
1 |
||
5 |
GBT93-8-A3L(3) |
STANDARD SPRING WASHER |
5 |
||
6 |
GBT70.1-M8X25-8.8-A2L |
INNER HEXAGON SCREW |
2 |
||
7 |
TD924.582N.11 |
OIL OUTLET PIPE WELDMENT |
2 |
||
8 |
GBT16674.1-M8X16-8.8-A2L(2) |
HEXAGON FLANGE NUT |
6 |
||
9 |
TS06582180043 |
OIL RETURN FILTER BRACKET |
1 |
||
10 |
TS06582180041 |
OIL RETURN FILTER ASSEMBLY |
1 |
||
10.1 |
TS06582120008 |
OIL RETURN FILTER ELEMENT |
1 |
||
10.2 |
TS06582180042 |
FILTER |
1 |
||
11 |
TS06582180022 |
OIL RETURN RUBBER HOSE 1 |
1 |
||
12 |
TS06582180006 |
DISTRIBUTOR OIL RETURN PIPE ASSEMBLY |
1 |
||
13 |
GBT3754-L22 |
JOINT |
1 |
||
14 |
TD924.582N.16 |
STRAIGHT THREAD JOINT |
1 |
||
15 |
TS06582180001 |
OIL SUCTION SHORT PIPE WELDMENT |
1 |
||
16 |
Q67645 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
||
17 |
TS06581110003 |
OIL SUCTION RUBBER HOSE 1 |
1 |
||
18 |
GBT5783-M8X55-8.8-A2L |
HEXAGON BOLT |
1 |
||
19 |
TS06582180035 |
OIL PIPE CLAMP AND RUBBER WASHER |
2 |
||
20 |
GBT6170-M8-10-A2L |
HEXAGON NUT, TYPE-1 |
1 |
TD1S582110000K HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY-3 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
21 |
GBT3452.1-37.5X2.65G |
RUBBER O-SEAL RING |
1 |
||
22 |
GBT70.1-M10X30-8.8-A3L |
INNER HEXAGON SCREW |
2 |
||
23 |
GBT93-10-A3L(2) |
STANDARD SPRING WASHER |
4 |

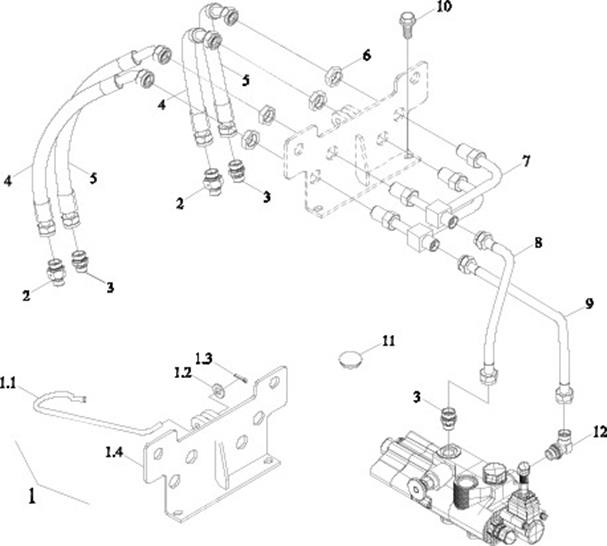

TD1S582110000K HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY-4
TD1S582110000K HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY-4
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD1S582110000K(4) |
HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY |
1 |
|||
1 |
TD1S582010008K |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
||
2 |
TS17582010008 |
DELAY DROPPING JOINT ASSEMBLY |
2 |
||
3 |
TS06582130048 |
END STRAIGHT THREAD CONNECTOR BODY |
4 |
||
4 |
TS06582180018a |
OIL CONVEYING PIPE ASSEMBLY 2 |
2 |
||
5 |
TS06582180017a |
OIL CONVEYING PIPE ASSEMBLY 1 |
2 |
||
6 |
GBT3763-M22X1.5 |
NUT |
4 |
||
7 |
TS06582180014 |
OIL CYLINDER INLET PIPE ASSEMBLY |
2 |
||
8 |
TS06582180010 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY 1 |
1 |
||
9 |
TS06582180012 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY 2 |
1 |
||
10 |
GBT16674.1-M10X25-8.8-A3L |
HEXAGON FLANGE NUT |
2 |
||
11 |
TD2S582010001 |
PLUG COVER |
3 |
||
12 |
TC04582140012(2) |
CONNECTING JOINT M18-15 |
3 |

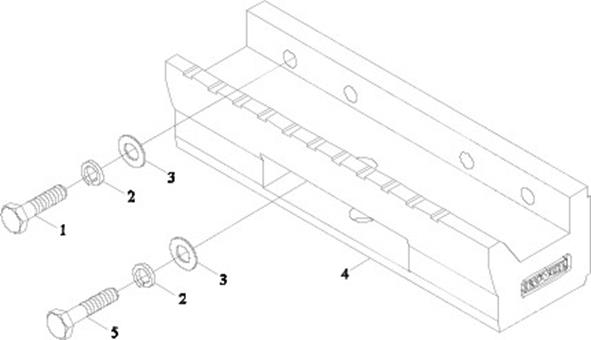

FT800.74B.002 FRONT BALLAST BRACKET ASSEMBLY
FT800.74B.002 FRONT BALLAST BRACKET ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
FT800.74B.002 |
FRONT BALLAST BRACKET ASSEMBLY |
1 |
|||
1 |
GBT5785-M18X1.5X70-8.8-A3L |
HEXAGON BOLT |
4 |
||
2 |
GBT93-18-A0P |
STANDARD SPRING WASHER |
6 |
||
3 |
GBT97.1-18-A0P |
FLAT WASHER |
6 |
||
4 |
FT800.74B.105a |
BALLAST BRACKET |
1 |
||
5 |
GBT5785-M18X1.5X100-8.8-A3L |
HEXAGON BOLT |
2 |

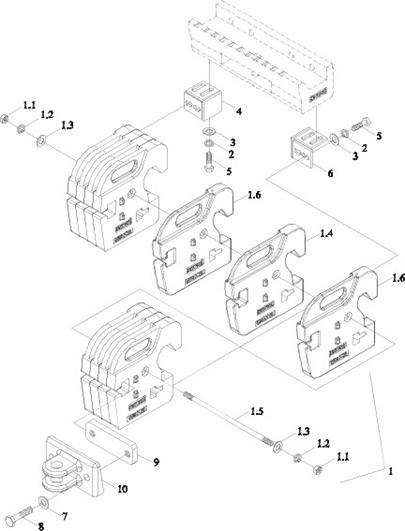

FT800.74B.001 FRONT BALLAST ASSEMBLY
FT800.74B.001 FRONT BALLAST ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
FT800.74B.001 |
FRONT BALLAST ASSEMBLY |
1 |
|||
1 |
FT800.74B.010 |
FRONT BALLAST SMALL ASSEMBLY |
1 |
||
1.1 |
GBT6170-M16-8-A3L |
HEXAGON NUT, TYPE-1 |
4 |
||
1.2 |
GBT93-16-A0P |
STANDARD SPRING WASHER |
4 |
||
1.3 |
GBT97.1-16-A0P |
FLAT WASHER |
4 |
||
1.4 |
FT800.74B.106a |
BALLAST BLOCK |
9 |
||
1.5 |
FT700.74B.107 |
CONNECTING BOLT |
2 |
||
1.6 |
FT800.74B.104 |
BALLAST BLOCK |
2 |
||
2 |
GBT93-16-A0P(2) |
STANDARD SPRING WASHER |
8 |
||
3 |
GBT97.1-16-A0P(2) |
FLAT WASHER |
8 |
||
4 |
TC05742010002 |
RIGHT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
||
5 |
GBT5783-M16X35-8.8-A3L |
HEXAGON BOLT |
8 |
||
6 |
TC05742010001 |
LEFT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
||
7 |
GBT97.1-20-A0P |
FLAT WASHER |
2 |
||
8 |
GBT5785-M20X1.5X80-8.8-A3L |
HEXAGON BOLT |
2 |
||
9 |
TA700.741-02 |
TOWING PLATE |
1 |
||
10 |
FT650.74.107 |
TOWING LUG |
1 |
