LOVOL TC5A824-007K Tractor Parts Catalogue 21
TD900.481 48.1-发动机线束安装总成 48.1-ENGINE HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.48L.108a |
紧固夹 |
FASTENING CLIP |
2 |
2011-11_ |
10 |
FT65.48.073a |
机油压力传感器 |
OIL PRESSURE SENSOR |
1 |
2010-01_ |
10 |
FT700.48G.073a |
机油压力传感器 |
OIL PRESSURE SENSOR |
1 |
2004-01_ |
11 |
Q67405100 |
塑料紧箍带 |
PLASTIC FASTEN STRIP |
3 |
2011-11_ |
12 |
TD900.481.1 |
水温传感器 |
WATER TEMPERATURE SENSOR |
1 |
2009-04_ |
2 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
3 |
GBT5783-M10X20-A3L |
螺栓 |
2 |
2011-11_ |
|
4 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
4 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
5 |
FT800.48L.107 |
护线套 |
SLEEVE |
2 |
2011-11_ |
6 |
FT800.48L.106 |
电线套管 |
WIRE SLEEVE |
1 |
2011-11_ |
7 |
FT800A.48.024 |
发动机线束总成 |
ENGINE HARNESS ASSEMBLY |
1 |
2011-11_ |
8 |
FT800.48D.028 |
空调干燥器线束 |
AIR CONDITION DESICCATOR HARNESS |
1 |
2011-11_ |
9 |
FT65.48.074 |
转速传感器 |
RPM SENSOR |
1 |
2011-11_ |

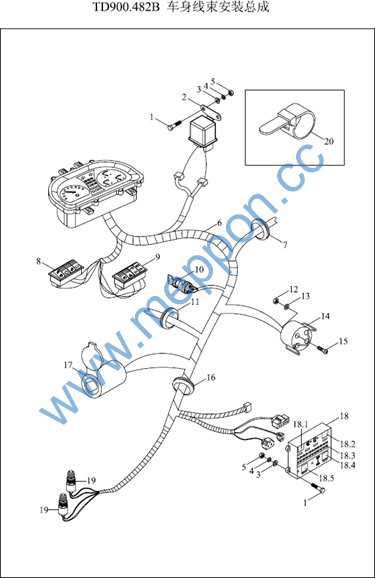

TD900.482B 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6X12-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
10 |
FT300.48.064 |
点火锁 |
IGNITION LOCK |
1 |
2011-11_ |
11 |
FT800A.48L.101 |
过线胶圈(一) |
RUBBER RING (1) |
1 |
2011-11_ |
12 |
GBT6170-M4-A2L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
12 |
GBT6170-M4-A2L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
13 |
GBT97.1-4-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
14 |
FT800.48B.068 |
工作灯插座 |
WORKING LIGHT SOCKET |
1 |
2011-11_ |
15 |
GBT68-M4X30-A1L |
开槽沉头螺钉 |
SCREW |
2 |
2011-11_ |
16 |
FT800A.48L.106 |
过线胶圈(五) |
RUBBER RING (5) |
1 |
2011-11_ |
17 |
FT800.48B.069 |
充电器插座 |
CHARGER SOCKET |
1 |
2011-11_ |
18 |
DE2383.51.6-06 |
保险片 |
FUSE |
3 |
2011-11_ |
18 |
DE2383.51.6-04 |
保险片 |
FUSE |
2 |
2011-11_ |
18 |
DE2383.51.6-05 |
保险片 |
FUSE |
8 |
2011-11_ |
18 |
TD800.482.3 |
电器盒 |
ELECTRIC BOX |
1 |
2011-11_ |
18.1 |
TD800.482.3.2 |
闪光继电器 |
FLASH RELAY |
1 |
2011-11_ |
18.2 |
TD800.482.3.3 |
灯光继电器 |
LIGHT RELAY |
1 |
2011-11_ |
18.3 |
GE20H4.34.13-01 |
保险片(5A) |
FUSE (5A) |
2 |
2011-11_ |
18.4 |
TD800.482.3.4 |
预热继电器 |
PREHEATING RELAY |
1 |
2011-11_ |
18.5 |
TD800.482.3.1 |
主电源继电器 |
MAIN POWER RELAY |
1 |
2011-11_ |
19 |
FT300.48.033 |
制动灯开关 |
BRAKE LIGHT SWITCH |
2 |
2011-11_ |
2 |
FT300.48.055 |
启动继电器 |
STARTING RELAY |
1 |
2011-11_ |
20 |
3724D01-201 |
可松式扎带 |
RELEASABLE TIE |
6 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
4 |
GBT93-6-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
5 |
GBT6170-M6-A2L |
螺母 |
NUT |
6 |
2011-11_ |
TD900.482B 48.2-车身线束安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
6 7 8 9 |
FT800A.48.020 FT800A.48L.102 TD800.482F.4 FT65.48.652 |
车身线束总成过线胶圈(二)左翘板开关 四联翘板开关(二) |
BODY HARNESS ASSEMBLY RUBBER RING (2) LEFT PADDLE SWITCH FOUR-FUNCTION SWITCH(TWO) |
1 1 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |

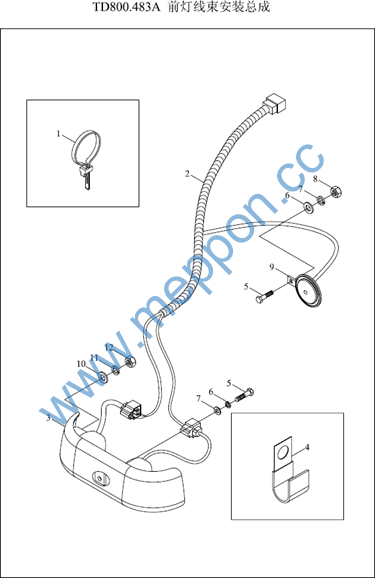

TD800.483A 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
Q67405200 |
塑料紧箍带 |
PLASTIC FASTEN STRIP |
1 |
2011-11_ |
10 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT93-6-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
12 |
GBT6170-M6-A2L |
螺母 |
NUT |
2 |
2011-11_ |
2 |
FT800A.48L.021 |
前灯线束总成 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
|
2 |
TD800.483A.1 |
前灯线束总成 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
3 |
FT600B.48B.031 |
前灯组合总成 |
FRONT LAMP COMBINATION ASSEMBLY |
1 |
2011-11_ |
4 |
FT65.48.095 |
线束紧固夹(一) |
HARNESS TIGHTEN CLIP (1) |
2 |
2011-11_ |
5 |
GBT5783-M8X16-A2L |
螺栓 |
3 |
2011-11_ |
|
6 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
7 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
8 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
9 |
FT65.48.340 |
电喇叭 |
ELECTRIC HORN |
1 |
2011-11_ |

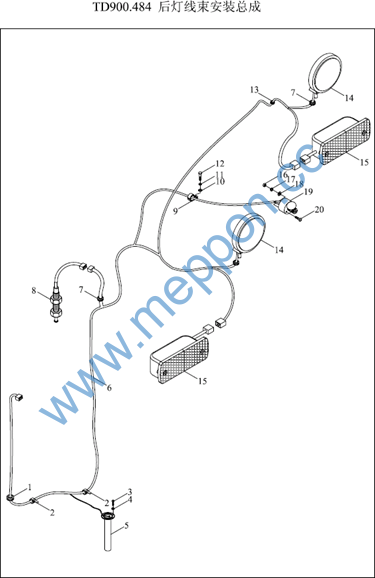

TD900.484 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
1 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
10 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
11 |
GBT93-12-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
12 |
GBT5783-M12X25-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
13 |
FT65.48.092 |
穿线胶圈(3) |
THROUGH HARNESS WASHER 3 |
2 |
2011-11_ |
14 |
FT800A.48L.053 |
后照灯总成 |
REAR LAMP ASSEMBLY |
2 |
2011-11_ |
15 |
FT65.48.052a |
后尾灯总成 |
TAIL LAMP ASSEMBLY |
1 |
2012-02_ |
15 |
FT800A.48L.052 |
后尾灯总成 |
TAIL LAMP ASSEMBLY |
2 |
2011-11_ |
16 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
3 |
2011-11_ |
17 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
18 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
19 |
TD900.484.2 |
后挂车插座 |
REAR TRAILER SOCKET |
1 |
2012-02_ |
19 |
FT65.48.080 |
后挂车插座 |
REAR TRAILER SOCKET |
1 |
2011-11_ |
2 |
3724D01-201 |
可松式扎带 |
RELEASABLE TIE |
6 |
2011-11_ |
20 |
GBT819.1-M5X35-A2L |
十字槽沉头螺钉 |
CUNERSUNK FLAT HEAD SCREW WITH CROSS |
3 |
2011-11_ |
3 |
GBT818-M4X10-A2L |
螺钉 |
RECESS |
5 |
2011-11_ |
4 |
GBT93-4-A0P |
标准型弹簧垫圈 |
5 |
2011-11_ |
|
5 |
TD800.484.2 |
油量传感器 |
WASHER |
1 |
2011-11_ |
6 |
TD900.484.1 |
后灯线束总成 |
OIL QUANTITY SENSOR |
1 |
2011-05_ |
REAR LAMP HARNESS ASSEMBLY |
|||||
6 |
TD800.484.1a |
后灯线束总成 |
1 |
2004-01_ |
|
7 |
FT65.48.094 |
穿线胶圈(二) |
REAR LAMP HARNESS ASSEMBLY |
3 |
2011-11_ |
8 |
FT800A.48L.088 |
驻车制动开关 |
RUBBER RING (2) |
1 |
2011-11_ |
9 |
FT800A.48L.106 |
过线胶圈(五) |
PARKING BRAKE SWITCH |
1 |
2011-11_ |
RUBBER RING (5) |

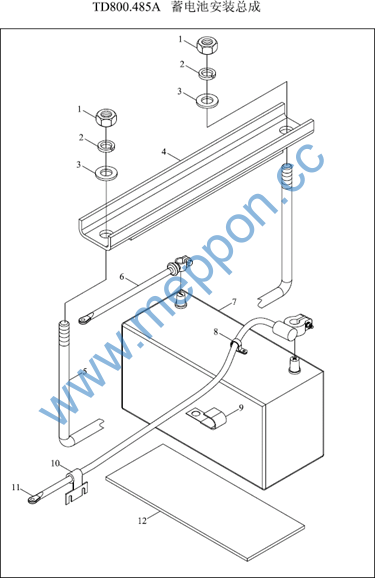

TD800.485A 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
10 |
FT65.48.112 |
电源线固定板 |
POWER WIRE FIXING PLATE |
1 |
2011-11_ |
11 |
FT65.48.090 |
电源线 |
POWER WIRE |
1 |
|
11 |
FT65.48.090a |
蓄电池电源线 |
BATTERY POWER WIRE |
1 |
2006-04_ |
11 |
FT65.48.090 |
电源线 |
POWER WIRE |
1 |
|
12 |
FT450.48.102 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2009-11_ |
12 |
TB450.485.1 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2010-08_ |
12 |
TG1204.485-03 |
橡胶垫(一) |
RUBBER GASKET (1) |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
3 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
4 |
TG1204.485-02 |
电瓶压板 |
BATTERY PRESS PLATE |
1 |
2011-11_ |
5 |
TG1204.485-01 |
电瓶U型拉杆 |
U-TYPE PULL ROD OF BATTERY |
1 |
2011-11_ |
6 |
FT65.48.091 |
车身搭铁线 |
BODY GROUNDING WIRE |
1 |
2011-11_ |
7 |
TG1204.485.1 |
蓄电池总成 |
BATTERY ASSEMBLY |
1 |
2011-11_ |
8 |
TD800.485A-03 |
固定夹 |
LOCKING CLAMP |
1 |
2011-11_ |
9 |
TD800.485A-04 |
线束紧固夹 |
HARNESS TIGHTEN CLIP |
1 |
2011-11_ |

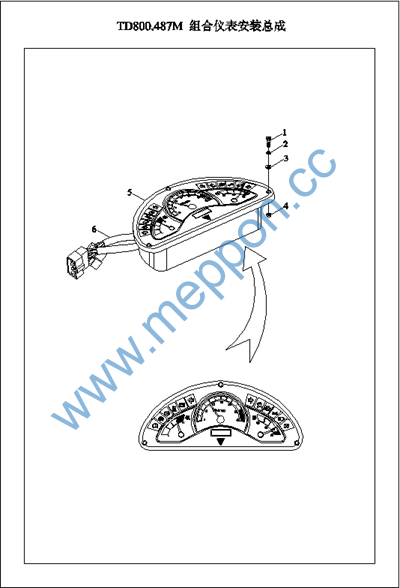

TD800.487M 48.7-组合仪表安装总成 48.7-INSTRUMENT COMBINATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 |
GBT818-M5X16-4.8-A2L GBT93-5-A0P GBT95-5-A0P GBT6170-M5-8-A2L TD800.487M.1
TD800.487M.2 |
十字槽盘头螺钉标准型弹簧垫圈平垫圈 1型六角螺母 仪表总成 过渡线总成 |
SCREW WASHER WASHER NUT INSTRUMENT ASSEMBLY TRANSITION WIRE HARNESS |
2 2 2 2 1
1 |
2012-05_ 2012-05_ 2012-05_ 2012-05_ 2012-05_
2012-05_ |
