LOVOL TC3A754-006K Tractor Parts Catalogue 12
TA704.381U-1 38.1.1-后桥传动总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3 |
FT65.38.101 |
后上盖 |
REAR UPPER COVER |
1 |
2011-11_ |
30 |
GBT894.1-45 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
31 |
FT704.38.109 |
主动齿轮 |
DRIVING GEAR |
1 |
2011-11_ |
32 |
FT65.38.107 |
轴承座调整垫片 |
BEARING SEAT ADJUSTING WASHER |
999 |
2011-11_ |
33 |
FT700.38.108 |
主动弧齿锥齿轮轴承座 |
DRIVING SPIRAL BEVEL GEAR BEARING SEAT |
1 |
2011-11_ |
34 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
34 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
35 |
FT65.38.193 |
盛油罩 |
OIL CONTAINER |
1 |
2011-11_ |
36 |
GBT297-30309 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
37 |
GBT812-M45X1.5 |
圆螺母 |
ROUND NUT |
2 |
2011-11_ |
38 |
GBT858-45 |
圆螺母用止动垫圈 |
THRUST RING |
1 |
2011-11_ |
39 |
FT700.38B.011 |
甩油盘焊合 |
OIL THROWER PLATE WELDMENT |
1 |
2011-11_ |
4 |
TA700.381T-01 |
后桥壳体 |
REAR AXLE HOUSING |
1 |
2011-11_ |
40 |
GBT894.1-42 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
41 |
JBT7918-K20X26X20 |
向心滚针和保持架组件 |
NEEDLE AND CARRIER UNIT |
1 |
2011-11_ |
42 |
FT650.38H.167 |
拨叉孔盖板 |
FORK HOLE COVER PLATE |
1 |
2011-11_ |
5 |
FT65.38.102 |
六角螺塞 |
HEXAGON SCREW PLUG |
1 |
2011-11_ |
6 |
JBT982-10 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
6 |
JBT982-10 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
7 |
GBT27-M14X55 |
六角头绞制孔用螺栓 |
BOLT |
1 |
2011-11_ |
8 |
GBT6176-M14X1.5-A3L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
8 |
2011-11_ |
9 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
13 |
2011-11_ |
9 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
13 |
2011-11_ |

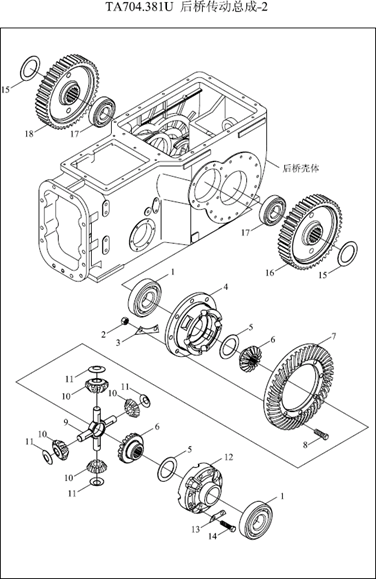

TA704.381U-2 38.1.2-后桥传动总成-2 REAR AXLE TRANSMISSION ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT65.38.143 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
1 |
2014-08_ |
0 |
FT65.38.144 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
1 |
2014-08_ |
0 |
FT65.38.146 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
1 |
2014-08_ |
0 |
FT65.38.145 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
1 |
2014-08_ |
1 |
GBT297-30215 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
10 |
FT65.38.116a |
行星齿轮 |
PLANETARY GEAR |
1 |
2014-08_ |
10 |
FT65.38.116 |
行星齿轮 |
PLANETARY GEAR |
4 |
2011-11_ |
11 |
FT65.38.115a |
行星齿轮垫片 |
PLANET GEAR WASHER |
1 |
2014-08_ |
11 |
FT65.38.115 |
行星齿轮垫片 |
PLANET GEAR WASHER |
4 |
2011-11_ |
12 |
FT65.38.120 |
差速器左壳 |
DIFFERENTIAL LEFT HOUSING |
1 |
2011-11_ |
12 |
FT65.38.120a |
差速器左壳 |
DIFFERENTIAL LEFT HOUSING |
1 |
2014-08_ |
12 |
FT65.38.120 |
差速器左壳 |
DIFFERENTIAL LEFT HOUSING |
1 |
2011-11_ |
13 |
FT65.38.119 |
锁紧垫片 |
LOCKING WASHER |
4 |
2011-11_ |
13 |
FT65.38.119 |
锁紧垫片 |
LOCKING WASHER |
4 |
2011-11_ |
14 |
GBT5782-M12X70-A3L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
15 |
FT700.38.125 |
最终传动调整垫片 |
FINAL TRANSMISSION ADJUSTING WASHER |
999 |
2011-11_ |
16 |
FT700.38.177 |
最终减速大齿轮(左) |
FINAL REDUCTION BIG GEAR (LEFT) |
1 |
2011-11_ |
17 |
GBT297-30312 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
18 |
FT700.38.178 |
最终减速大齿轮(右) |
FINAL REDUCTION BIG GEAR (RIGHT) |
1 |
2011-11_ |
2 |
GBT6171-M14X1.5-A3L |
1型六角螺母 |
NUT |
16 |
2011-11_ |
3 |
FT65.38.112 |
锁紧垫片 |
LOCKING WASHER |
4 |
2011-11_ |
3 |
FT65.38.112 |
锁紧垫片 |
LOCKING WASHER |
4 |
2011-11_ |
4 |
FT65.38.111a |
差速器右壳 |
DIFFERENTIAL RIGHT HOUSING |
1 |
2014-08_ |
4 |
FT65.38.111 |
差速器右壳 |
DIFFERENTIAL RIGHT HOUSING |
1 |
2011-11_ |
5 |
FT65.38.118 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
2 |
2011-11_ |
TA704.381U-2 38.1.2-后桥传动总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
6 7 8 8 9
9 |
FT65.38.117 FT700.38.110 FT65.38.113 FT65.38.113 FT65.38.114
FT65.38.114a |
半轴齿轮 从动弧齿锥齿轮圆头螺栓 圆头螺栓 差速器十字轴差速器十字轴 |
HALF SHAFT GEAR DRIVEN SPIRAL BEVEL GEAR ROUND BOLT ROUND BOLT DIFFERENTIAL CROSS SHAFT DIFFERENTIAL CROSS SHAFT |
2 1 8 8 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2014-08_ |

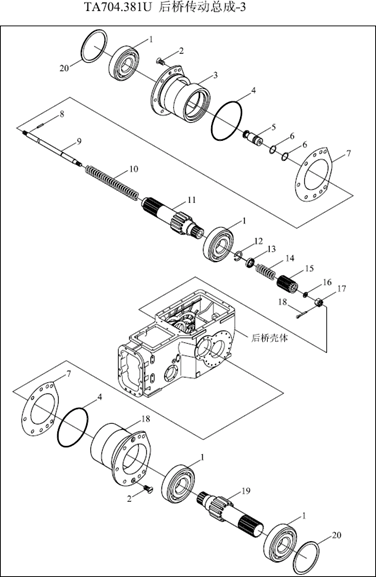

TA704.381U-3 38.1.3-后桥总成-3 REAR AXLE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT297-30311 |
圆锥滚子轴承 |
BEARING |
4 |
2011-11_ |
10 |
FT65.38.136 |
回位弹簧 |
RETURN SPRING |
1 |
2011-11_ |
11 |
FT700.38.132 |
右短半轴 |
RIGHT SHORT HALF SHAFT |
1 |
2011-11_ |
12 |
FT65.38.135 |
钢丝挡圈 |
SNAP RING |
1 |
2011-11_ |
13 |
FT65.38.134 |
外挡圈 |
OUTER RETAINER RING |
1 |
2011-11_ |
13 |
FT65.38.134 |
外挡圈 |
OUTER RETAINER RING |
1 |
2011-11_ |
14 |
FT65.38.133 |
缓冲弹簧 |
CUSHION SPRING |
1 |
2011-11_ |
15 |
FT65.38.131 |
连接齿套 |
CONNECTING TOOTH BUSH |
1 |
2011-11_ |
16 |
GBT97.1-12 |
垫圈 |
WASHER |
1 |
2011-11_ |
17 |
GBT6181-M12 |
螺母 |
NUT |
1 |
2011-11_ |
18 |
FT65.38.121 |
最终传动小齿轮轴承座(左) |
FINAL TRANSMISSION PINION BEARING SEAT |
1 |
2011-11_ |
19 |
FT700.38.124 |
左短半轴 |
(LEFT) |
1 |
2011-11_ |
2 |
FT65.38.215 |
紧固螺钉 |
LEFT SHORT HALF SHAFT |
4 |
2011-11_ |
20 |
FT700.38.153 |
短半轴调整垫片 |
LOCKING SCREW |
999 |
2011-11_ |
3 |
FT65.38.122 |
最终传动小齿轮轴承座(右) |
SHORT HALF SHAFT ADJUSTING WASHER |
1 |
2011-11_ |
FINAL TRANSMISSION PINION BEARING SEAT |
|||||
4 |
FT65.38.216 |
O形圈 |
(RIGHT) |
2 |
2011-11_ |
5 |
FT65.38.138 |
推杆头 |
1 |
2011-11_ |
|
6 |
GBT3452.1-25X2.65G |
液压气动用O形橡胶密封圈 |
O-RING |
2 |
2011-11_ |
7 |
FT65.38.123 |
调整垫片 |
PUSH ROD END |
999 |
2011-11_ |
8 |
GBT879-4X28 |
销 |
O-SEAL RING |
1 |
2011-11_ |
ADJUSTING WASHER |
|||||
9 |
FT65.38.137 |
推杆 |
PIN |
1 |
2011-11_ |
PUSH ROD |

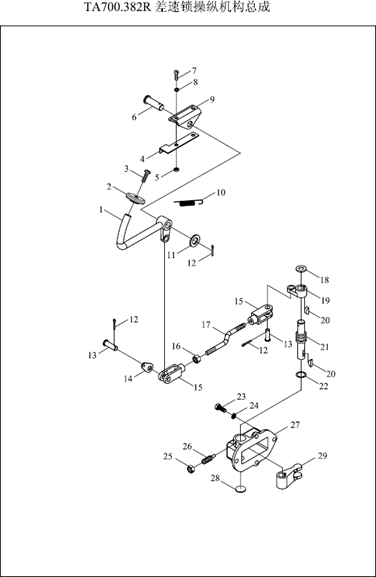

TA700.382R 38.2-差速锁操纵机构总成 38.2-DIFFERENTIAL LOCK CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.38.041 |
差速锁踏板杆焊合 |
DIFFERENTIAL LOCK PEDAL ROD WELDMENT |
1 |
2011-11_ |
10 |
FT65.38.403 |
拉簧 |
TIED-REINFORCEMENT |
1 |
2011-11_ |
11 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
12 |
GBT91-3.2X25-A0P |
开口销 |
PIN |
4 |
2011-11_ |
12 |
GBT91-3.2X25-A0P |
开口销 |
PIN |
4 |
2011-11_ |
13 |
GBT882-B12X32-A0P |
销轴 |
PIN |
2 |
2011-11_ |
14 |
FT65.38.410 |
弹簧座板 |
SPRING SEAT PLATE |
1 |
2011-11_ |
15 |
FT65.38.503 |
连接叉 |
CONNECTING ROD FORK |
2 |
2011-11_ |
16 |
GBT6170-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
17 |
FT65.38.409 |
差速锁操纵长拉杆 |
DIFFERENTIAL LOCK LONG CONTROL PULL |
1 |
2011-11_ |
ROD |
|||||
18 |
FT65.38.196 |
垫圈 |
1 |
2011-11_ |
|
19 |
FT65.38.405 |
连接横臂 |
WASHER |
1 |
2011-11_ |
2 |
FT65.38.401 |
差速锁踏板 |
CONNECTING ACROSS ARM |
1 |
2011-11_ |
20 |
GBT1099.1-5X7.5X19 |
半圆键 |
DIFFERENTIAL LOCK PEDAL |
2 |
2011-11_ |
21 |
FT65.38.190 |
差速锁操纵轴 |
SEMICIRCLE KEY |
1 |
2011-11_ |
DIFFERENTIAL LOCK CONTROL SHAFT |
|||||
22 |
GBT3452.1-20.0X3.55G |
液压气动用O形橡胶密封圈 |
1 |
2011-11_ |
|
23 |
GBT5783-M10X25-A3L |
螺栓 |
O-SEAL RING |
4 |
2011-11_ |
24 |
GBT93-10-A0P |
标准型弹簧垫圈 |
BOLT |
4 |
2011-11_ |
25 |
GBT6170-M6-A2L |
螺母 |
WASHER |
1 |
2011-11_ |
26 |
GBT75-M6X16-A2L |
开槽长圆柱端紧定螺钉 |
NUT |
1 |
2011-11_ |
SCREW |
|||||
27 |
FT65.38.127 |
盖 |
1 |
2011-11_ |
|
28 |
FT65.38.128 |
闷头 |
COVER |
1 |
2011-11_ |
29 |
FT65.38.126 |
拨叉 |
BULK HEAD |
1 |
2011-11_ |
3 |
GBT67-M6X16-A2L |
螺钉 |
FORK |
1 |
2011-11_ |
4 |
FT65.38.402 |
拉簧固定架 |
1 |
2011-11_ |
TA700.382R 38.2-差速锁操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
4 5 6 7 8
9 |
FT65.38.402 GBT6172.1-M8-A2L FT65.38.406 GBT65-M8X14-A2L GBT93-8-A0P
FT65.38.404 |
拉簧固定架螺母 销轴 开槽圆柱头螺钉垫圈
踏板杆支架 |
TENSION SPRING FIXING BRACKET NUT PIN SCREW WASHER
PEDAL ROD BRACKET |
1 2 1 2 2
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

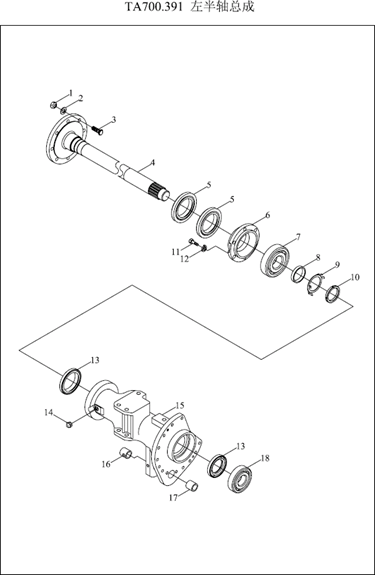

TA700.391 39.1-左半轴总成 39.1-LEFT HALF SHAFT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6176-M18X1.5-LH-10-A3L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
8 |
2008-12_ |
1 |
GBT6176-M18X1.5-LH-A3L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
8 |
|
10 |
GBT812-M68X2 |
圆螺母 |
ROUND NUT |
1 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
12 |
GBT93-12-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
13 |
GBT9877.1-B65X95X12 |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2004-01_ |
13 |
GBT9877.1-B65X95X10D |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2008-12_ |
14 |
JBT7904.1-M10X1 |
油杯 |
OIL CUP |
1 |
2011-11_ |
15 |
FT700.38.146 |
左半轴套管 |
LEFT HALF SHAFT SLEEVE |
1 |
2011-11_ |
16 |
FT65.38.210 |
衬套(一) |
BUSH(1) |
1 |
2011-11_ |
17 |
FT65.38.211 |
衬套(二) |
BUSH(2) |
1 |
2011-11_ |
18 |
GBT297-32213 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
2 |
FT804.31B.120 |
垫圈 |
WASHER |
8 |
2011-11_ |
3 |
FT65.38.222 |
后轮毂螺栓(左) |
REAR HUB BOLT (LEFT) |
8 |
2011-11_ |
4 |
FT700.38.145 |
长半轴 |
LONG HALF SHAFT |
1 |
2004-01_ |
4 |
FT700.38.145a |
长半轴 |
LONG HALF SHAFT |
1 |
2010-06_ |
5 |
GBT9877.1-FB80X105X10 |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2004-01_ |
5 |
GBT9877.1-FB80X105X10D |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2008-12_ |
6 |
FT65.38.141b |
轴承座 |
BEARING SEAT |
1 |
2011-11_ |
7 |
GBT276-6314 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
8 |
FT65.38.212 |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
9 |
GBT858-68 |
圆螺母用止动垫圈 |
THRUST RING |
1 |
2011-11_ |
