LOVOL TC2A554-005K Tractor Parts Catalogue 13
TC02471050000K 机罩总成
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TC02471050000K |
机罩总成 |
1 |
||
1 |
TB400B.471-11 |
右后下栅格 |
1 |
|
2 |
TB400B.471-15 |
铰链上座 |
2 |
|
3 |
TB400B.471-18 |
垫块 |
24 |
|
4 |
TB400B.471-14 |
机罩密封条 |
1 |
|
5 |
TB400B.471.4 |
机罩装焊总成 |
1 |
|
6 |
TC02471040001K |
前脸栅格 |
1 |
|
7 |
TB400B.471-17 |
前下缓冲胶条 |
1 |
|
8 |
TB400B.471-02 |
左前栅格 |
1 |
|
9 |
TB400B.471-03 |
右前栅格 |
1 |
|
10 |
TB400B.471-04 |
左后装饰件 |
1 |
|
11 |
TB400B.471-05 |
右后装饰件 |
1 |
|
12 |
TB400B.471-06 |
左前下栅格 |
1 |
|
13 |
TB400B.471-07 |
右前下栅格 |
1 |
|
14 |
TB400B.471-08 |
左中下栅格 |
1 |
|
15 |
TB400B.471-09 |
右中下栅格 |
1 |
|
16 |
TB400B.471-10 |
左后下栅格 |
1 |
115
Foton TC2A554-005K 轮式拖拉机

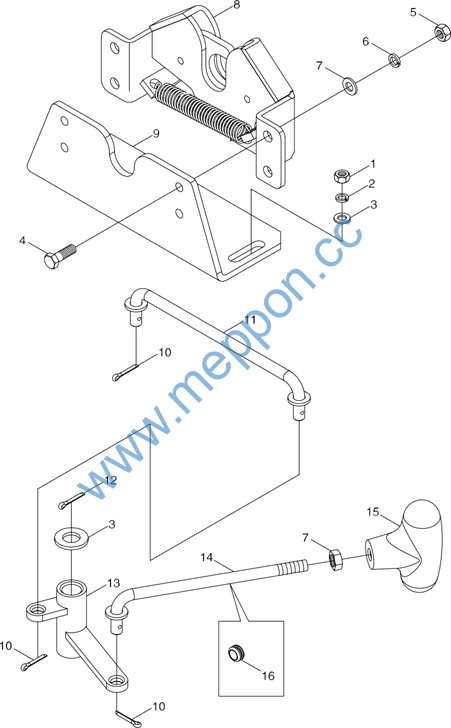

TB400B.473 机罩锁紧装置总成 (006)
116
Foton TC2A554-005K 轮式拖拉机
TB400B.473 机罩锁紧装置总成 (006)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TB400B.473 |
机罩锁紧装置总成 |
|||
1 |
GBT6170-M8-8-A2L |
1 型六角螺母 |
3 |
|
2 |
GBT93-8-A0P |
标准型弹簧垫圈 |
3 |
|
3 |
GBT97.1-8-A0P |
平垫圈 |
3 |
|
4 |
GBT5783-M6X20-8.8-A2L |
六角头螺拴 |
4 |
|
5 |
GBT6170-M6-8-A2L |
1 型六角螺母 |
5 |
|
6 |
GBT93-6-A0P |
标准型弹簧垫圈 |
4 |
|
7 |
GBT97.1-6-A0P |
平垫圈 |
5 |
|
8 |
TG1204.474.4 |
机罩锁总成 |
1 |
|
9 |
TB400B.473-01 |
机罩锁板 |
1 |
|
10 |
GBT91-1.6X16-A0P |
开口销 |
3 |
|
11 |
TB400B.473.2 |
拉杆焊合 |
1 |
|
12 |
GBT91-2.5X25-A0P |
开口销 |
1 |
|
13 |
TB400B.473.3 |
摇臂焊合 |
1 |
|
14 |
TB400B.473.4 |
拉杆焊合 2 |
1 |
|
15 |
FT800A.47.056 |
手柄总成 |
1 |
|
16 |
TB450.473-02 |
胶圈 |
1 |
117
Foton TC2A554-005K 轮式拖拉机

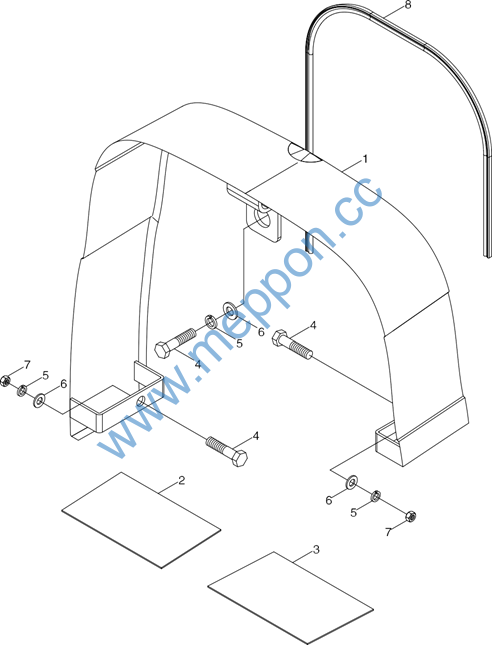

TB550.477D 机罩加长板总成 (005)
118
Foton TC2A554-005K 轮式拖拉机
TB550.477D 机罩加长板总成 (005)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TB550.477D |
机罩加长板总成 |
1 |
||
1 |
TB550.477D.1 |
机罩加长板焊合 |
1 |
|
2 |
TB550.477D-01 |
左装饰胶条 |
1 |
|
3 |
TB550.477D-02 |
右装饰胶条 |
1 |
|
4 |
GBT5783-M8X25-8.8-A2L |
六角头螺栓 |
3 |
|
5 |
GBT93-8-A0P |
标准型弹簧垫圈 |
3 |
|
6 |
GBT96.1-8-A0P |
大垫圈 |
5 |
|
7 |
GBT6170-M8-8-A2L |
1 型六角螺母 |
2 |
|
8 |
TB550.477D-03 |
加长板密封条 |
1 |
119
Foton TC2A554-005K 轮式拖拉机

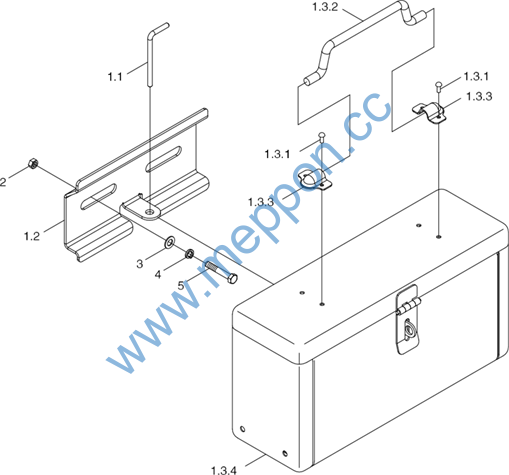

FT300.49.001 工具箱总成
120
Foton TC2A554-005K 轮式拖拉机
FT300.49.001 工具箱总成
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
FT300.49.001 |
工具箱总成 |
1 |
||
1 |
FT300.49.012 |
工具箱供货总成 |
1 |
|
1.1 |
FT65.49.102 |
插销 |
1 |
|
1.2 |
FT65.49.103 |
固定支板 |
1 |
|
1.3 |
TB400.49.1.1 |
工具箱焊铆总成 |
1 |
|
1.3.1 |
GB/T 867-4×8 |
半圆头铆钉 |
4 |
|
1.3.2 |
FT65.49.115 |
提手 |
1 |
|
1.3.3 |
FT65.49.101 |
提手座 |
2 |
|
1.3.4 |
FT300.49.012 |
工具箱焊合总成 |
1 |
|
2 |
GB/T 6170-M12-8-A3L |
1 型六角螺母 |
2 |
|
3 |
GB/T 97.1-12-A0P |
平垫圈 |
2 |
|
4 |
GB/T 93-12-A0P |
标准型弹簧垫圈 |
2 |
|
5 |
GB/T 5783-M12×35-8.8-A3L |
六角头螺栓 |
2 |
121
Foton TC2A554-005K 轮式拖拉机

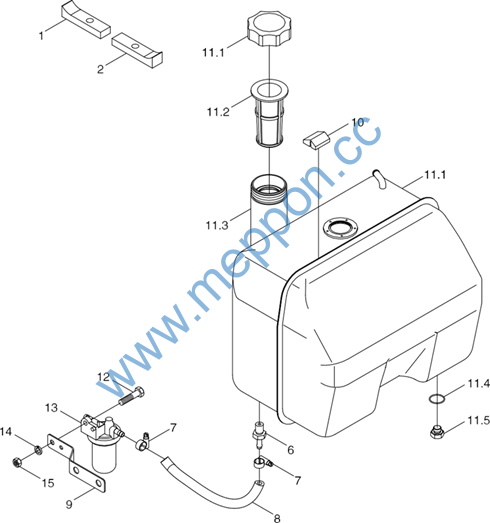

TC02500010000K 油箱安装总成 (002)
122
Foton TC2A554-005K 轮式拖拉机
TC02500010000K 油箱安装总成 (002)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TC02500010000K |
油箱安装总成 |
1 |
||
1 |
TB400.50X.7 |
前橡胶垫 |
2 |
|
2 |
TB400.50X.6 |
后橡胶垫 |
2 |
|
3 |
TB400.50X.2 |
油箱扎带焊合 |
2 |
|
4 |
TB400.50X.8 |
主油箱扎带橡胶垫 |
2 |
|
5 |
GBT6170-M10-8-A3L |
1 型六角螺母 |
4 |
|
6 |
TC02501040003 |
输油管接头 |
1 |
|
7 |
Q67516 |
A 型蜗杆传动式软管环箍 |
3 |
|
8 |
TC02501040004 |
输油管 |
1 |
|
9 |
TC02501040002 |
沉淀杯支架 |
1 |
|
10 |
FT300.50.112 |
橡胶垫块 |
2 |
|
11 |
TC02501010005 |
油箱总成 |
1 |
|
11.1 |
TA650.502.3 |
油箱盖总成 |
1 |
|
11.2 |
FT300.50.015 |
滤网总成 |
1 |
|
11.3 |
TB550.50Q.1 |
油箱焊合 |
1 |
|
11.4 |
TS09580010005 |
O 形圈 13.3X2.2-M16X1.5 |
1 |
|
11.5 |
FT65.50.226 |
放油螺塞 |
1 |
|
12 |
GBT5783-M8X25-8.8-A2L |
六角头螺栓 |
1 |
|
13 |
TC02501040001 |
沉淀杯总成 |
1 |
|
14 |
GBT93-8-A3L |
标准型弹簧垫圈 |
1 |
|
15 |
GBT6170-M8-8-A2L |
1 型六角螺母 |
1 |
123
Foton TC2A554-005K 轮式拖拉机

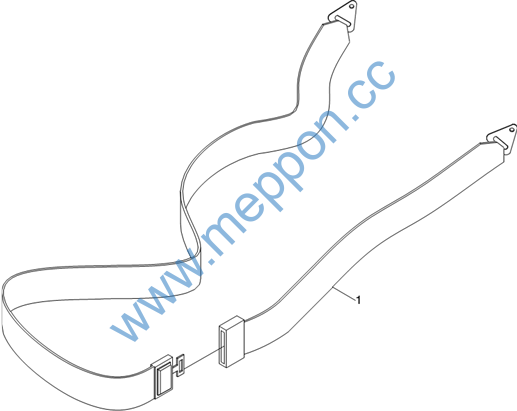

TA600.62 安全带安装总成
