LOVOL TC2A554-005K Tractor Parts Catalogue 10
Foton TC2A554-005K 轮式拖拉机
TC02433020000K 制动器操纵机构总成 -2(002)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TC02433020000K |
制动器操纵机构总成 |
1 |
||
1 |
TA820.213D.3 |
手刹把手总成 |
1 |
|
1.1 |
TA820.213D.3.1 |
手刹把手 |
1 |
|
1.2 |
GBT5783-M8X30-8.8-A2L |
六角头螺栓 |
2 |
|
2 |
TB604.433.4 |
右制动拉线装配总成 |
1 |
|
2.1 |
GBT6170-M5-8-A2L |
1 型六角螺母 |
2 |
|
2.2 |
TB604.433.4.1 |
右制动拉线总成 |
1 |
|
2.3 |
GBT97.1-10-A0P |
平垫圈 |
4 |
|
2.4 |
GBT6173-M10X1-05-A2L |
六角薄螺母 |
5 |
|
3 |
TB504.433-06 |
支撑套管 |
2 |
|
4 |
TB504.433-05 |
销轴 |
1 |
|
5 |
TB604.433.3 |
左制动拉线装配总成 |
1 |
|
5.1 |
GBT6170-M5-8-A2L |
1 型六角螺母 |
2 |
|
5.2 |
TB604.433.3.1 |
左制动拉线总成 |
1 |
|
5.3 |
GBT97.1-10-A0P |
平垫圈 |
4 |
|
5.4 |
GBT6173-M10X1-05-A2L |
六角薄螺母 |
5 |
|
6 |
GBT6170-M8-8-A2L |
1 型六角螺母 |
1 |
|
7 |
GBT93-8-A3L |
标准型弹簧垫圈 |
1 |
|
8 |
GBT5783-M8X35-8.8-A2L |
六角头螺栓 |
1 |
|
9 |
TA820.213D.1 |
棘轮支架焊合 |
1 |
|
10 |
GBT5783-M10X25-10.9-A3L |
六角头螺栓 |
1 |
|
11 |
GBT93-10-A3L |
标准型弹簧垫圈 |
3 |
|
12 |
GBT97.1-10-A3L |
平垫圈 |
3 |
|
13 |
TB504.433-04 |
防尘套 |
1 |
|
14 |
TB604.433.5 |
拉线支架焊合 |
1 |
|
15 |
GBT91-3.2X16-A3L |
开口销 |
2 |
|
16 |
TA700.431A-01 |
右旋长条孔连接❹ |
2 |
|
17 |
GBT882-B10X28-A3L |
销轴 |
2 |
85
Foton TC2A554-005K 轮式拖拉机

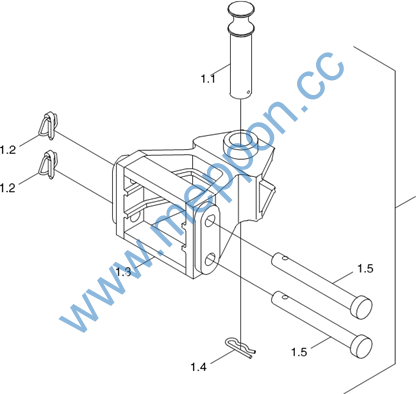

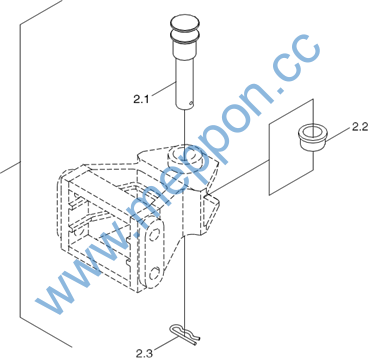

FT300.53.001 拖挂装置总成 (006)
86
Foton TC2A554-005K 轮式拖拉机
FT300.53.001 拖挂装置总成 (006)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
FT300.53.001 |
拖挂装置总成 |
1 |
||
1 |
FT300.53.010 |
拖挂装置组合 |
1 |
|
1.1 |
FT300.53.106 |
拖挂销 |
1 |
|
1.2 |
FT300.56.029 |
锁销总成 |
2 |
|
1.3 |
FT300.53.108a |
牵引架 |
1 |
|
1.4 |
FT65.53.103 |
弹性锁销 |
1 |
|
1.5 |
FT300.53.101a |
连接销 |
2 |
|
2 |
TB400.53.1 |
牵引销组合 |
1 |
|
2.1 |
FT300.53.102 |
牵引销 |
1 |
|
2.2 |
FT300.53.103 |
支撑套 |
1 |
|
2.3 |
FT65.53.103 |
弹性锁销 |
1 |
87
Foton TC2A554-005K 轮式拖拉机

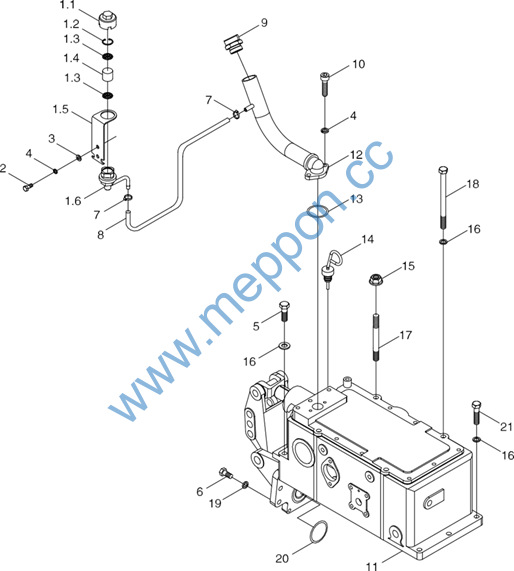

TC02551170000K 提升器装配总成 -1(001)
88
Foton TC2A554-005K 轮式拖拉机
TC02551170000K 提升器装配总成 -1(001)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TC02551170000K |
提升器装配总成 |
1 |
||
1 |
FT300.55B.016c |
呼吸器总成 |
1 |
|
1.1 |
FT700.55D.136 |
呼吸器盖 |
1 |
|
1.2 |
GBT893.1-26 |
孔用弹性挡圈 |
1 |
|
1.3 |
FT650.40.167 |
座板 |
2 |
|
1.4 |
FT700.55D.109 |
呼吸器滤芯 |
1 |
|
1.5 |
FT300.55B.164 |
呼吸器支架 |
1 |
|
1.6 |
FT300.55B.027a |
呼吸器连接管焊合 |
1 |
|
2 |
GBT5783-M8X16-8.8-A2L |
六角头螺栓 |
2 |
|
3 |
GBT97.1-8-A3L |
平垫圈 |
2 |
|
4 |
GBT93-8-A3L |
标准型弹簧垫圈 |
4 |
|
5 |
GBT5783-M12X100-10.9-A3L |
六角头螺栓 |
2 |
|
6 |
GBT5783-M8X30-10.9-A2L |
六角头螺栓 |
2 |
|
7 |
Q67512 |
A 型蜗杆传动式软管环箍 |
2 |
|
8 |
FT300.55B.169 |
呼吸器连接胶管 2 |
1 |
|
9 |
TC02551010005 |
螺塞 M33 堵头组合 |
1 |
|
10 |
GBT70.1-M8X25-8.8-A2L |
内六角圆柱头螺钉 |
2 |
|
11 |
TC02551170001K |
提升器总成 |
1 |
|
12 |
TC02551140002K |
加油管焊合 |
1 |
|
13 |
GBT3452.1-34.5X2.65G |
液压气动用 O 形橡胶密封圈 |
1 |
|
14 |
FT300.55B.022a |
油尺组合件 |
1 |
|
15 |
SPL-CO-M12-10-F3 |
六角凸缘螺母 |
2 |
|
16 |
TB404.312B-01 |
垫圈 |
7 |
|
17 |
TB300.55-01 |
双头螺柱 M12X250 |
2 |
|
18 |
FT300.55B.136 |
螺栓 M12X235 |
2 |
|
19 |
TB300.55-02 |
垫圈 |
2 |
|
20 |
GBT3452.1–103X2.65G |
O 形橡胶密封圈 |
1 |
|
21 |
GBT5783-M12X40-10.9-A3L |
六角头螺栓 |
3 |
89
Foton TC2A554-005K 轮式拖拉机

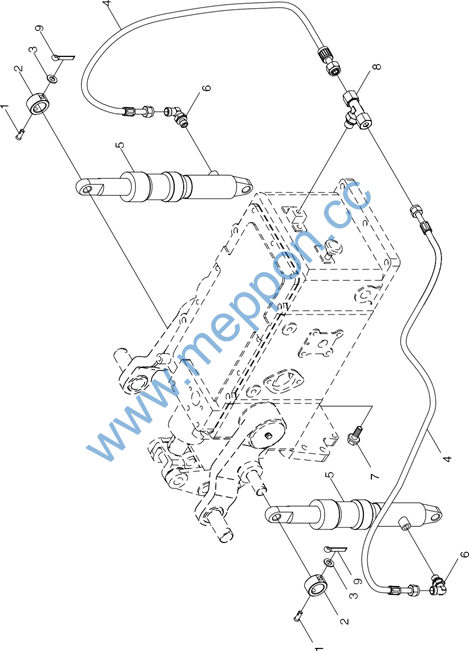

TC02551170000K 提升器装配总成 -2(001)
90
Foton TC2A554-005K 轮式拖拉机
TC02551170000K 提升器装配总成 -2(001)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TC02551170000K |
提升器装配总成 |
1 |
||
1 |
GBT882-B8X50-A0P |
销轴 |
2 |
|
2 |
TB704.56A-01 |
轴套 1 |
2 |
|
3 |
GBT97.1-8-A3L |
平垫圈 |
2 |
|
4 |
TC04550100001 |
油缸进油胶管总成 |
2 |
|
5 |
TB704.55A.2a |
提升油缸总成 |
2 |
|
6 |
TC04550100002 |
卡套式可调向端弯通接头总成 |
2 |
|
7 |
GBT16674.1-M12X35-10.9-A2L |
六角法兰面螺栓 |
4 |
|
8 |
TC04550100003 |
卡套式可调向端三通管接头总成 |
1 |
|
9 |
GBT91-2X20-A0P |
开口销 |
2 |
91
Foton TC2A554-005K 轮式拖拉机

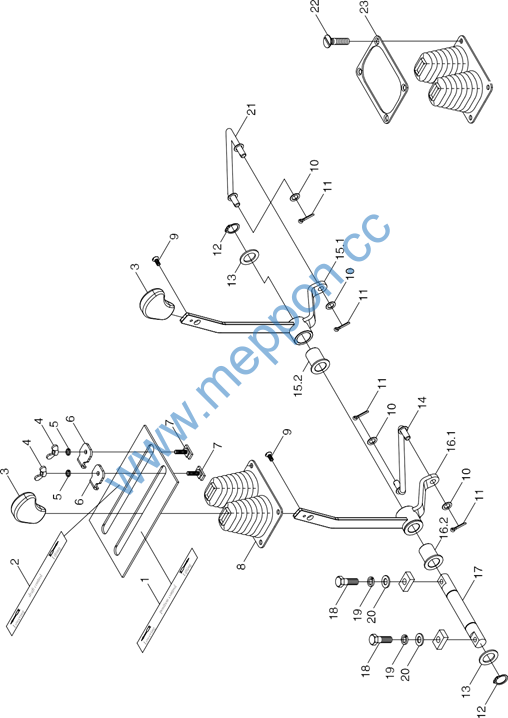

TB504.552C 提升器操纵机构总成 (007)
92
Foton TC2A554-005K 轮式拖拉机
TB504.552C 提升器操纵机构总成 (007)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TB504.552C |
提升器操纵机构总成 |
1 |
||
1 |
TB504.552A-05 |
位调节标识 |
1 |
|
2 |
TB504.552A-04 |
力调节标识 |
1 |
|
3 |
TB504.552-04 |
手柄头 |
2 |
|
4 |
GBT62-M5-A2L |
蝶形螺母 |
2 |
|
5 |
GBT93-5-A0P |
标准型弹簧垫圈 |
2 |
|
6 |
TB504.552-03 |
限位板 |
2 |
|
7 |
TB504.552.5 |
限位螺栓焊合 |
2 |
|
8 |
TB504.552A-02b |
防尘套 |
1 |
|
9 |
GBT68-M4X10-4.8-A2L |
开槽沉头螺钉 |
2 |
|
10 |
GBT95-8-A0P |
平垫圈 |
4 |
|
11 |
GBT91-2X16-A0P |
开口销 |
4 |
|
12 |
GBT894.1-18 |
轴用弹性挡圈 |
2 |
|
13 |
TB504.552A-03 |
尼龙垫圈 |
1 |
|
14 |
TB504.552A.3a |
连杆焊合 |
1 |
|
15 |
TB504.552A.2b |
提升器左操纵压合 |
1 |
|
15.1 |
TB504.552A.2b.1 |
提升器左操纵焊合 |
1 |
|
15.2 |
TB504.552A.1-01 |
尼龙隔套 |
1 |
|
16 |
TB504.552A.1b |
提升器右操纵压合 |
1 |
|
16.1 |
TB504.552A.1b.1 |
提升器右操纵焊合 |
1 |
|
16.2 |
TB504.552A.1-01 |
尼龙隔套 |
1 |
|
17 |
TB504.552A-01 |
转轴 |
1 |
|
18 |
GBT5783-M8X35-8.8-A2L |
六角头螺栓 |
2 |
|
19 |
GBT93-8-A0P |
标准型弹簧垫圈 |
2 |
|
20 |
GBT97.1-8-A0P |
平垫圈 |
2 |
|
21 |
TB504.552C.3a |
连杆焊合 |
1 |
|
22 |
GBT68-M6X16-4.8-A2L |
开槽沉头螺钉 |
4 |
|
23 |
TB504.552A-06 |
防尘套压板 |
1 |
93
Foton TC2A554-005K 轮式拖拉机

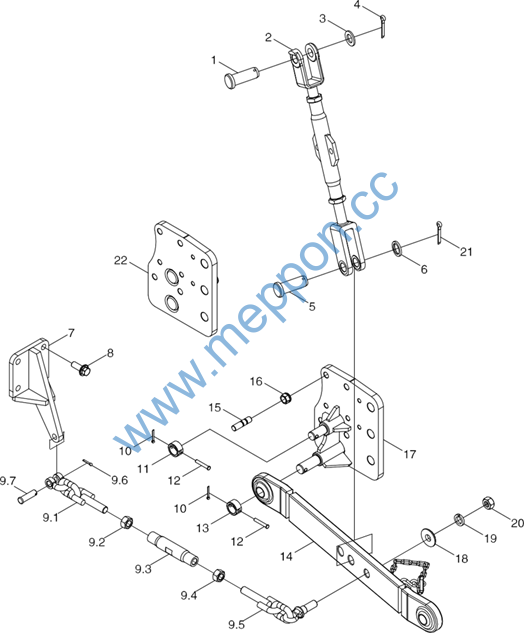

TC02561010000K 悬挂机构总成-1
