LOVOL TC2A554-005K Tractor Parts Catalogue 06
Foton TC2A554-005K 轮式拖拉机
TB550.391 左最终传动总成 (007)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TB550.391 |
左最终传动总成 |
1 |
||
1 |
TB550.391-04 |
最终传动齿圈 |
1 |
|
2 |
TB550.391-03 |
左最终传动半轴 |
1 |
|
3 |
FT300.39.110 |
驱动轴锁片 |
1 |
|
4 |
FT300.39.112 |
驱动轴锁紧螺栓 |
1 |
|
5 |
TB550.391.1 |
最终传动行星架总成 |
1 |
|
5.1 |
FT300.39.111 |
挡块 |
1 |
|
5.2 |
TB550.391.1-01 |
最终传动行星架 |
1 |
|
5.3 |
TB550.391.1-05 |
行星轮滚针外隔圈 |
6 |
|
5.4 |
TB550.391.1-02 |
最终传动行星齿轮 |
3 |
|
5.5 |
GBT309-6X23.8-G2X-3X-5 |
滚针 |
132 |
|
5.6 |
TB550.391.1-04 |
行星轮滚针内隔圈 |
3 |
|
5.7 |
TB550.391.1-03 |
最终传动行星齿轮轴 |
3 |
|
5.8 |
QLWZB140-8X32 |
卷制弹性圆柱销 |
3 |
|
6 |
FT300.39.121 |
调整垫片 |
1 |
|
7 |
FT300.39.122 |
调整垫片 |
1 |
|
8 |
FT300.39.123 |
调整垫片 |
1 |
|
9 |
GBT276-6211 |
深沟球轴承 |
1 |
|
10 |
TB550.391-01 |
左半轴壳体 |
1 |
|
11 |
GBT276-6214 |
深沟球轴承 |
1 |
|
12 |
GBT9877.1-FB80X105X10D |
内包骨架旋转轴唇形密封圈 |
2 |
|
13 |
GBT6176-M18X1.5-LH-10-A3L |
2 型六角螺母 |
8 |
|
14 |
TB550.391-05 |
半轴油封座 |
1 |
|
15 |
GBT93-12-A0P |
标准型弹簧垫圈 |
4 |
|
16 |
GBT5783-M12X30-8.8-A3L |
六角头螺栓 |
4 |
|
17 |
FT65.38.222 |
后轮毂螺栓(左) |
8 |
|
18 |
TB550.391-02 |
驱动轴 |
1 |
|
19 |
FT804.31B.120 |
垫圈 |
8 |
45
Foton TC2A554-005K 轮式拖拉机
TB550.392 右最终传动总成(006)
46
Foton TC2A554-005K 轮式拖拉机
TB550.392 右最终传动总成(006)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TB550.392 |
右最终传动总成 |
1 |
||
1 |
GBT6176-M18X1.5-10-A3L |
2 型六角螺母 |
8 |
|
2 |
FT804.31B.120 |
垫圈 |
8 |
|
3 |
TB550.391-02 |
驱动轴 |
1 |
|
4 |
FT65.38.140a |
后轮毂螺栓 |
8 |
|
5 |
GBT5783-M12X30-8.8-A3L |
六角头螺栓 |
4 |
|
6 |
GBT93-12-A0P |
标准型弹簧垫圈 |
4 |
|
7 |
TB550.391-05 |
半轴油封座 |
1 |
|
8 |
TB550.391-04 |
最终传动齿圈 |
1 |
|
9 |
GBT9877.1-FB80X105X10D |
内包骨架旋转轴唇形密封圈 |
2 |
|
10 |
GBT276-6214 |
深沟球轴承 |
1 |
|
11 |
TB550.392-01 |
右半轴壳体 |
1 |
|
12 |
GBT276-6211 |
深沟球轴承 |
1 |
|
13 |
FT300.39.121 |
调整垫片 |
1 |
|
14 |
FT300.39.122 |
调整垫片 |
1 |
|
15 |
FT300.39.123 |
调整垫片 |
1 |
|
16 |
TB550.391.1 |
最终传动行星架总成 |
1 |
|
16.1 |
TB550.391.1-01 |
最终传动行星架 |
1 |
|
16.2 |
FT300.39.111 |
挡块 |
1 |
|
16.3 |
QLWZB140-8X32 |
卷制弹性圆柱销 |
3 |
|
16.4 |
TB550.391.1-04 |
行星轮滚针内隔圈 |
3 |
|
16.5 |
TB550.391.1-03 |
最终传动行星齿轮轴 |
3 |
|
16.6 |
TB550.391.1-05 |
行星轮滚针外隔圈 |
6 |
|
16.7 |
TB550.391.1-02 |
最终传动行星齿轮 |
3 |
|
16.8 |
GBT309-6X23.8-G2X-3X-5 |
滚针 |
132 |
|
17 |
FT300.39.112 |
驱动轴锁紧螺栓 |
1 |
|
18 |
FT300.39.110 |
驱动轴锁片 |
1 |
|
19 |
TB550.392-02 |
右最终传动半轴 |
1 |
47
Foton TC2A554-005K 轮式拖拉机

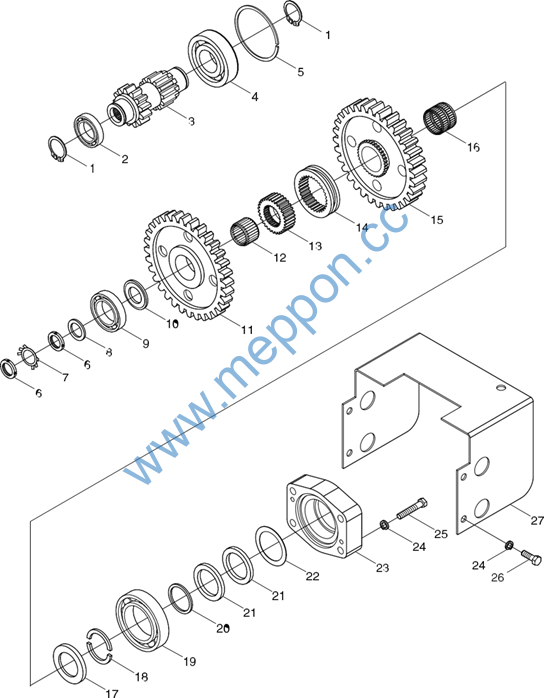

TB550.411 动力输出总成
48
Foton TC2A554-005K 轮式拖拉机
TB550.411 动力输出总成
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TB550.411 |
动力输出总成 |
1 |
||
1 |
GB/T 894.1-40 |
挡圈 |
2 |
|
2 |
GB/T 276-6208 |
轴承 |
1 |
|
3 |
TB550.411-01 |
动力输出中低档主动双联齿轮 |
1 |
|
4 |
GB/T 276-6308N |
轴承 |
1 |
|
5 |
GB/T 305-90/96.5 |
止动环 |
1 |
|
6 |
GB/T 812-M25×1.5 |
圆螺母 |
2 |
|
7 |
GB/T 858-25 |
止动垫圈 |
1 |
|
8 |
FT300.41.122 |
垫圈 |
1 |
|
9 |
GB/T 276-6306 |
轴承 |
1 |
|
10 |
FT300.41C.118 |
输出轴前挡环 |
1 |
|
11 |
TB550.411-02 |
动力输出中档被动齿轮 |
1 |
|
12 |
JB/T 7918-K35×40×27 |
滚针轴承 |
1 |
|
13 |
FT300.41C.117 |
动力输出啮合座 |
1 |
|
14 |
FT300.41C.116 |
动力输出啮合套 |
1 |
|
15 |
TB550.411-03 |
动力输出低档被动齿轮 |
1 |
|
16 |
Q/LWZ B120-K40×46×34ZW |
滚针轴承 |
1 |
|
17 |
FT300.41E.114 |
后挡环 |
1 |
|
18 |
FT300.41E.119 |
止推环 |
1 |
|
19 |
GB/T 276-6309 |
轴承 |
1 |
|
20 |
FT300.41E.113 |
输出轴轴承垫圈 |
1 |
|
21 |
GB/T 9877.1-FB50×72×8D |
油封 |
2 |
|
22 |
FT300.41E.115 |
油封挡圈 |
1 |
|
23 |
FT300.41E.101 |
后端盖Ⅰ |
1 |
|
24 |
GB/T 93-12 |
垫圈 |
8 |
|
25 |
GB/T 5782-M12×55-A3L |
螺栓 |
4 |
|
26 |
GB/T 5781-M12×25-A3L |
螺栓 |
4 |
|
27 |
FT300.41.131a |
安全防护罩 |
1 |
49
Foton TC2A554-005K 轮式拖拉机

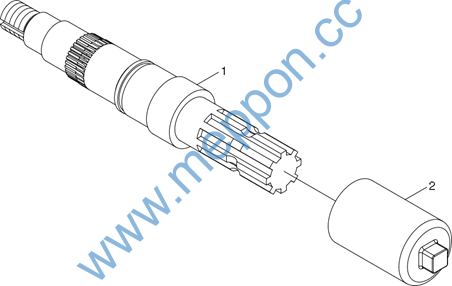

TB550.412A 动力输出轴总成 (004)
50
Foton TC2A554-005K 轮式拖拉机
TB550.412A 动力输出轴总成 (004)
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
1 2 |
TB550.412A TB550.412A-01 TB550.412-02 |
动力输出轴总成 Ⅰ 35 型动力输出轴动力输出轴头护罩 |
1 1 1 |
51
Foton TC2A554-005K 轮式拖拉机

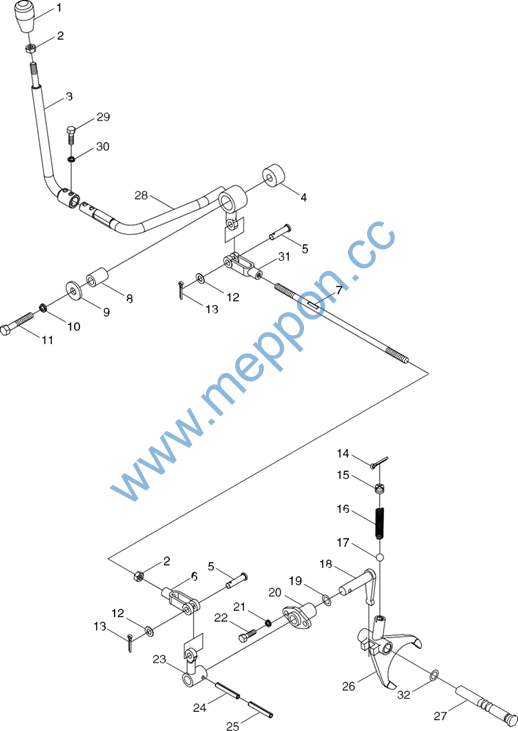

TB504.413T 动力输出操纵总成 -1
52
Foton TC2A554-005K 轮式拖拉机
TB504.413T 动力输出操纵总成 -1
标号 |
零部件代号及规格 |
零部件名称 |
数量 |
备注 |
TB504.413T |
动力输出操纵总成 |
1 |
||
1 |
FT300.41.015 |
动力输出操纵手柄总成 |
1 |
|
2 |
GB/T 6170-M10-8-A3L |
1 型六角螺母 |
1 |
|
3 |
TB550.413D.1 |
动力输出操纵手柄杆焊合 |
1 |
|
4 |
FT300.41.128 |
隔套 |
1 |
|
5 |
GB/T 882-B10×30 |
销轴 |
2 |
|
6 |
FT300.43.108 |
拉杆前❹ |
1 |
|
7 |
FT300.41E.112 |
操纵杆 |
1 |
|
8 |
FT300.41.130 |
轴套 |
1 |
|
9 |
FT300.41.129 |
垫圈 |
1 |
|
10 |
GB/T 93-12 |
垫圈 |
1 |
|
11 |
TB550.413-02 |
螺栓 M12×75 |
1 |
|
12 |
GB/T 97.1-10-A0P |
垫圈 |
2 |
|
13 |
GB/T 91-3.2×16-A0P |
销 |
2 |
|
14 |
GB/T 91-2.5×32-A0P |
开口销 |
1 |
|
15 |
TB550.413-03 |
螺钉 |
1 |
|
16 |
FT704.42B.163 |
拨❹轴定位弹簧 |
1 |
|
17 |
GB/T 308-9.5-G100-b |
钢球 |
1 |
|
18 |
TB550.413-04 |
指形拨杆 |
1 |
|
19 |
GB/T 3452.1-16.0×2.65G |
O 形圈 |
2 |
|
20 |
FT300.41E.109 |
拨杆轴套 |
1 |
|
21 |
GB/T 93-8-A0P |
标准型弹簧垫圈 |
2 |
|
22 |
GB/T 5783-M8×20-8.8-A2L |
六角头螺栓 |
2 |
|
23 |
FT300.41.012 |
动力输出变速杆焊合件 |
1 |
|
24 |
GB/T 879.1-6×26 |
销 |
1 |
|
25 |
GB/T 879.1-3.5×26 |
弹性销 |
1 |
|
26 |
TB550.413-01a |
动力输出变速拨❹ |
1 |
|
27 |
FT300.41C.107a |
动力输出拨❹轴 |
1 |
|
28 |
TB550.413D.2 |
动力输出操纵连接杆总成 |
1 |
|
29 |
GB/T 5783-M6×25-8.8-A2L |
螺栓 |
2 |
|
30 |
GB/T 93-6-A0P |
标准弹簧垫圈 |
2 |
|
31 |
FT300.43.110 |
拉杆后❹ |
1 |
|
32 |
GB/T 3452.1-11.2×2.65G |
O 形圈 |
1 |
53
Foton TC2A554-005K 轮式拖拉机
TB504.413T 动力输出操纵总成 -2
