LOVOL TC2A504-006K Tractor Parts Catalogue 16

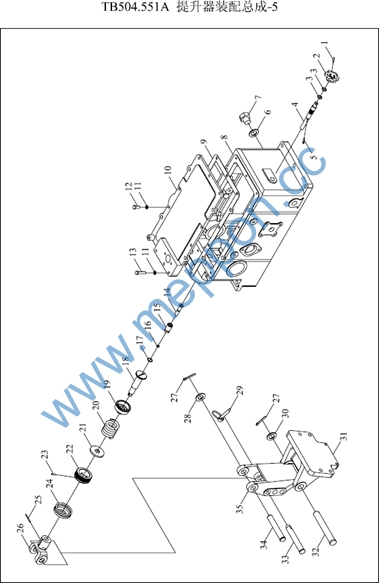

TB504.551A-5 55.5-提升器装配总成-5 LIFTER INSTALLATION ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
.2 |
TB504.551A.1a |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
GBT879-4X20 |
销 |
PIN |
1 |
2011-11_ |
10 |
FT500A.55.104B |
提升器上盖 |
LIFTER UPPER COVER |
1 |
2011-11_ |
11 |
GBT93-8 |
垫圈8 |
WASHER 8 |
11 |
2011-11_ |
12 |
GBT5781-M8X20 |
六角头螺栓 |
BOLT |
7 |
2011-11_ |
13 |
GBT5781-M8X35 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
14 |
25.55.146L |
推杆套 |
PUSH ROD SLEEVE |
1 |
2011-11_ |
15 |
25.55.145L |
力调节密封套 |
FORCE ADJUSTING SEAL SLEEVE |
1 |
2011-11_ |
16 |
GBT1235-11X1.9 |
O形圈 |
O-RING |
1 |
2011-11_ |
17 |
GBT3452.1-16X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
18 |
25.55.158 |
弹簧杆 |
SPRING ROD |
1 |
2011-11_ |
19 |
25.55.159 |
弹簧座 |
SPRING SEAT |
1 |
2011-11_ |
2 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
2 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
20 |
25.55.157 |
力调节弹簧 |
FORCE ADJUSTING SPRING |
1 |
2011-11_ |
21 |
25.55.160 |
弹簧压板 |
SPRING PRESSURE PLATE |
1 |
2011-11_ |
22 |
25.55.161 |
螺母 |
NUT |
1 |
2011-11_ |
23 |
GBT119-C4X14 |
圆柱销 |
1 |
2011-11_ |
|
24 |
25.55.162 |
防尘罩 |
DUSTPROOF COVER |
1 |
2011-11_ |
25 |
GBT119-B3X40 |
圆柱销 |
1 |
2011-11_ |
|
26 |
YT300A.55.121 |
上拉杆连接头 |
UPPER PULL ROD CONNECTING JOINT |
1 |
2011-11_ |
27 |
GBT91-5X36 |
开口销 |
2 |
2011-11_ |
|
28 |
GBT97.1-22 |
平垫圈 |
WASHER |
1 |
2011-11_ |
29 |
25.56.030 |
锁销及锁销环总成 |
LOCKING PIN AND RING ASSEMBLY |
1 |
2011-11_ |
3 |
GBT3452.1-11.2X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
TB504.551A-5 55.5-提升器装配总成-5(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
30 |
GBT97.1-20 |
垫圈 |
WASHER |
1 |
2011-11_ |
31 |
FT500A.55.128 |
上挂接点摇臂支座 |
UPPER SUSPENSION POINT ROCKER SEAT |
1 |
2011-11_ |
32 |
450.55.167 |
摇臂连接销 |
ROCKER CONNECTING PIN |
1 |
2011-11_ |
33 |
FT500A.55B.182 |
摇臂前连接销 |
ROCKER FRONT CONNECTING PIN |
1 |
2011-11_ |
34 |
FT500A.55.106 |
摇臂上连接销 |
ROCKER UPPER CONNECTING PIN |
1 |
2011-11_ |
35 |
FT500B.55.130A |
上挂接点摇臂 |
UPPER JOINT ROCKER ARM |
1 |
2011-11_ |
4 |
YT300A.55.116 |
下降速度调节杆 |
LOW SPEED CONTROL LEVER |
1 |
2011-11_ |
5 |
GBT91-4X20 |
开口销 |
1 |
2011-11_ |
|
6 |
JBT982-22 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
7 |
GBT5786-M22X1.5X20 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
8 |
TB504.551A.1-01 |
提升器壳体 |
LIFTER HOUSING |
1 |
2011-11_ |
9 |
FT500A.55.103 |
上盖纸垫 |
UPPER COVER PAPER GASKET |
1 |
2011-11_ |

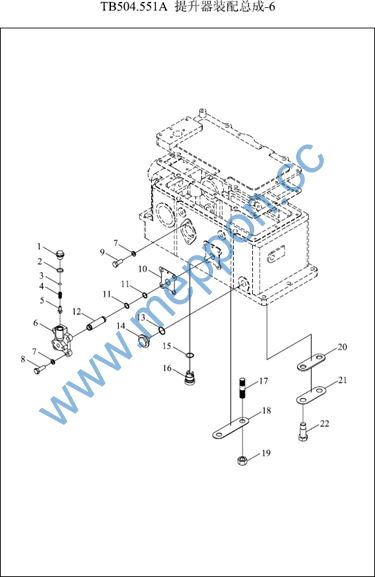

TB504.551A-6 55.6-提升器装配总成-6 LIFT ASSEMBLY-6
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
.2 |
TB504.551A.1a |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
300.55.130 |
堵塞 |
1 |
2011-11_ |
|
10 |
FT500B.55.102 |
进油连接板纸垫 |
OIL INLET CONNECTING PLATE PAPER GASKET |
1 |
2011-11_ |
11 |
GBT3452.1-15X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
12 |
FT500B.55.103 |
进油管 |
OIL INLET PIPE |
1 |
2011-11_ |
13 |
GBT3452.1-22.4X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
14 |
FT500B.55.197 |
堵塞 |
1 |
2011-11_ |
|
15 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
16 |
TS300B.55.110 |
弹簧挂钩 |
SPRING HOOK |
1 |
2011-11_ |
17 |
GBT898-AM16X40 |
双头螺柱 |
8.8-A3L STUD |
2 |
2011-11_ |
18 |
FT500B.55.118 |
锁片 |
LOCK SHIM |
1 |
2011-11_ |
19 |
GBT6170-M16 |
螺母 |
NUT |
2 |
2011-11_ |
2 |
GBT3452.1-15X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
20 |
FT500B.55.120 |
垫片 |
WASHER |
1 |
2011-11_ |
21 |
FT500B.55.121 |
锁片 |
LOCK SHIM |
1 |
2011-11_ |
22 |
FT500B.55.125 |
油缸螺栓 |
OIL CYLINDER BOLT |
2 |
2011-11_ |
3 |
300.55.131-132 |
调整垫片 |
ADJUSTING WASHER |
999 |
2011-11_ |
4 |
300.55.133 |
油缸安全阀弹簧 |
SAFTY VALVE SPRING OF OIL CYLINDER |
1 |
2011-11_ |
5 |
300.55.134 |
油缸安全阀体 |
SAFTY VALVE BODY OF CYLINDER |
1 |
2011-11_ |
6 |
FT500B.55.108A |
进油连接板 |
OIL INLET CONNECTING PLATE |
1 |
2011-11_ |
7 |
GBT93-10 |
垫圈10 |
WASHER 10 |
6 |
2011-11_ |
8 |
GBT5781-M10X30 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
9 |
GBT5783-M10X25 |
螺栓 |
2 |
2011-11_ |

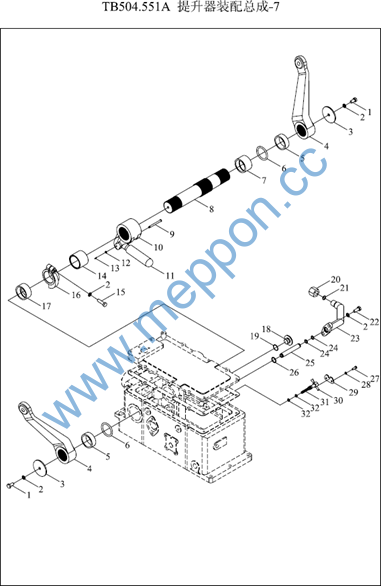

TB504.551A-7 55.7-提升器装配总成-7 LIFT ASSEMBLY-7
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
.2 |
TB504.551A.1a |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
GBT5781-M10X20 |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1 |
GBT5781-M10X20 |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
10 |
FT500B.55.113E |
内提升臂 |
INNER LIFTING ARM |
1 |
2011-11_ |
11 |
FT500B.55.114D |
活塞顶杆 |
PISTON TOP ROD |
1 |
2011-11_ |
12 |
GBT97.1-5 |
垫圈 |
WASHER |
1 |
2011-11_ |
13 |
GBT91-2X12 |
开口销 |
1 |
2011-11_ |
|
14 |
KM550.55.105-1 |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
15 |
GBT5783-M10X35 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
16 |
KM550.55.109 |
凸轮 |
CAM |
1 |
2011-11_ |
17 |
FT500B.55.104B |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
18 |
FT500B.55.197 |
堵塞 |
1 |
2011-11_ |
|
19 |
GBT3452.1-22.4X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
2 |
GBT93-10 |
垫圈10 |
WASHER 10 |
5 |
2011-11_ |
20 |
FT300.55B.121a |
输油管螺母 |
OIL CONVEYING PIPE NUT |
1 |
2011-11_ |
21 |
GBT3452.1-12.5X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
22 |
GBT5783-M10X25 |
螺栓 |
2 |
2011-11_ |
|
23 |
FT300.55B.120a |
液压输出管接头 |
HYDRAULIC OUTLET PIPE JOINT |
1 |
2011-11_ |
24 |
GBT1235-16X2.4 |
O形圈 |
O-RING |
2 |
2011-11_ |
25 |
FT500B.55.105 |
出油管 |
OIL OUTLET PIPE |
1 |
2011-11_ |
26 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
27 |
GBT5781-M6X16 |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
28 |
GBT93-6 |
垫圈 |
WASHER |
2 |
2011-11_ |
29 |
YT300A.55.122 |
截断阀限位板 |
INTERCEPTING VALVE LIMIT PLATE |
1 |
2011-11_ |
3 |
FT500B.55.127 |
提升臂压板 |
LIFTING ARM PRESSURE PLATE |
2 |
2011-11_ |
TB504.551A-7 55.7-提升器装配总成-7(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
30 |
BY350.55.163 |
调节阀螺杆手柄 |
ADJUSTING VALVE SOLENOID HANDLE |
1 |
2011-11_ |
31 |
FT500B.55.126 |
截断阀调节杆 |
INTERCEPTING VALVE ADJUSTING ROD |
1 |
2011-11_ |
32 |
GBT1235-13X1.9 |
O形圈 |
O-RING |
2 |
2011-11_ |
4 |
FT500A.55B.016 |
提升臂总成 |
LIFTING ARM ASSEMBLY |
2 |
2011-11_ |
5 |
FT500B.55.115A |
提升轴套B |
LIFTING SHAFT SLEEVE B |
2 |
2011-11_ |
6 |
GBT1235-60X5.7 |
O形圈 |
O-RING |
2 |
2011-11_ |
7 |
FT500B.55.122A |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
8 |
FT500A.55.110 |
提升轴 |
LIFTING SHAFT |
1 |
2011-11_ |
9 |
GBT882-B5X65 |
销轴 |
PIN |
1 |
2011-11_ |

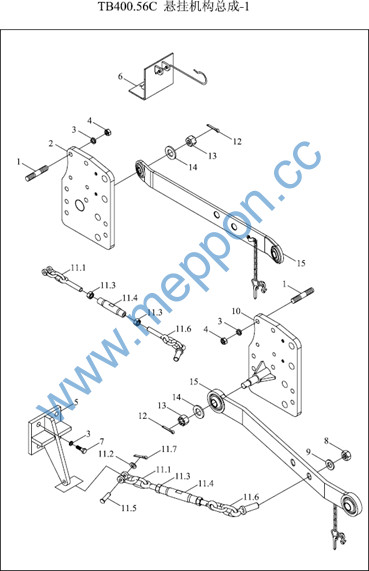

TB400.56C-1 56.1-悬挂机构总成-1 SUSPENSION MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT898-AM16-M16X1.5X45-A3L |
双头螺柱 |
8.8-A3L STUD |
8 |
2011-11_ |
10 |
FT300.56B.015 |
左下拉杆支座焊合件 |
LEFT LOWER PULL ROD SEAT WELDMENT |
1 |
2011-11_ |
11 |
TB400.56B.1 |
限位链总成 |
LIMIT CHAIN ASSEMBLY |
2 |
2011-11_ |
11.1 |
FT300.56.035 |
前限位链焊合总成 |
FRONT LIMIT CHAIN WELDMENT ASSEMBLY |
1 |
2011-11_ |
11.2 |
GBT97.1-12-140HV |
垫圈12-140HV |
WASHER |
1 |
|
11.3 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
2 |
|
11.4 |
FT300.56.115 |
调节套管 |
ADJUSTING SLEEVE |
1 |
2011-11_ |
11.5 |
GBT882-B12X45-A0P |
销轴 |
PIN |
1 |
|
11.6 |
TB400.56B.1.1 |
后限位链焊合总成 |
REAR LIMIT CHAIN WELDMENT ASSEMBLY |
1 |
2011-11_ |
11.7 |
GBT91-4X20-A0P |
开口销 |
1 |
||
12 |
GBT91-4X36-A0P |
开口销 |
2 |
2011-11_ |
|
13 |
GBT6178-M20-A3L |
1型六角开槽螺母 |
NUT (PAGE81) |
2 |
2011-11_ |
14 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
14 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
15 |
FT500A.56.012 |
下拉杆总成 |
LOWER PULL ROD ASSEMBLY |
2 |
2011-11_ |
15 |
FT500A.56.012 |
下拉杆总成 |
LOWER PULL ROD ASSEMBLY |
2 |
2011-11_ |
2 |
FT300.56B.014 |
右下拉杆支座焊合件 |
RIGHT LOWER PULL ROD SEAT WELDMENT |
1 |
2011-11_ |
3 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
16 |
2011-11_ |
4 |
GBT6171-M16X1.5-A3L |
1型六角螺母 |
NUT |
8 |
2011-11_ |
5 |
FT300.56.017 |
限位链支架焊合件 |
LIMIT CHAIN BRACKET WELDMENT |
2 |
2004-01_ |
5 |
TB400.56B.2 |
限位挡板焊合 |
2 |
2011-12_ |
|
6 |
FT300.56A.018b |
上拉杆固定卡组合 |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
2011-11_ |
6 |
FT300.56A.018b |
上拉杆固定卡组合 |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
2011-11_ |
7 |
GBT5783-M16X40-A3L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
8 |
GBT6171-M20X1.5-8-A3L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
