LOVOL TC2A504-006K Tractor Parts Catalogue 14
TB400.49 49-工具箱总成 49-TOOL BOX ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT867-4X8 |
铆钉 |
RIVET |
4 |
2013-02_ |
2 |
FT65.49.101 |
提手座 |
HANDLE SEAT |
2 |
2013-02_ |
3 |
FT65.49.115 |
提手 |
HANDLE |
1 |
2013-02_ |
4 |
FT300.49.012 |
工具箱焊合总成 |
TOOL BOX WELDMENT ASSEMBLY |
1 |
2013-02_ |
5 |
FT65.49.102 |
插销 |
CROSS PIN |
1 |
2013-02_ |
6 |
GBT5783-M12X25-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2013-02_ |
7 |
GBT93-12-A0P |
垫圈 |
WASHER |
2 |
2013-02_ |
8 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
2 |
2013-02_ |
9 |
FT65.49.103 |
固定支板 |
FIXING SUPPORT PLATE |
1 |
2013-02_ |
TB400.49-01 |
过渡安装板 |
transition plate |
1 |
2011-12_ |

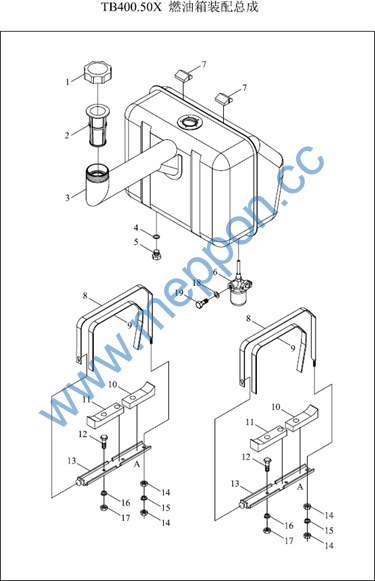

TB400.50X 50-燃油箱装配总成 50-FUEL TANK INSTAllation assembly
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA650.502.3 |
油箱盖总成 |
OIL TANK COVER ASSEMBLY |
1 |
2011-11_ |
10 |
FT300.50.111 |
后橡胶垫 |
REAR RUBBER CUSHION |
2 |
2011-11_ |
11 |
FT300.50.110 |
前橡胶垫 |
FRONT RUBBER WASHER |
2 |
2011-11_ |
12 |
GBT5783-M8X20-A2L |
螺栓 |
4 |
2011-11_ |
|
13 |
TB400.50X.1 |
油箱支架焊合 |
OIL TANK BRACKET WELDMENT |
1 |
2011-11_ |
14 |
GBT6170-M10-A3L |
螺母 |
NUT |
4 |
2011-11_ |
15 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
16 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
17 |
GBT6170-M8-A2L |
螺母 |
NUT |
4 |
2011-11_ |
18 |
JBT982-14 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
18 |
JBT982-14 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
19 |
FT65.50.106 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
2 |
FT300.50.015 |
滤网总成 |
FILTER MESH ASSEMBLY |
1 |
2011-11_ |
3 |
TB550.50Q.1 |
油箱焊合 |
FUEL TANK WELDMENT |
1 |
2011-11_ |
4 |
JBT982-16 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
5 |
FT65.50.226 |
放油螺塞 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
6 |
FT65.50.033 |
沉淀杯总成 |
SEDIMENT CUP ASSEMBLY |
1 |
2011-11_ |
6 |
FT65.50.033 |
沉淀杯总成 |
SEDIMENT CUP ASSEMBLY |
1 |
2011-11_ |
7 |
FT300.50.112 |
橡胶垫块 |
RUBBER PAD BLOCK |
2 |
2011-11_ |
8 |
FT404.50.114 |
主油箱扎带橡胶垫 |
MAIN OIL TANK BELT RUBBER WASHER |
2 |
2011-11_ |
9 |
TB400.50X.2 |
油箱扎带焊合 |
OIL TANK BAND WELDMENT |
2 |
2009-12_ |

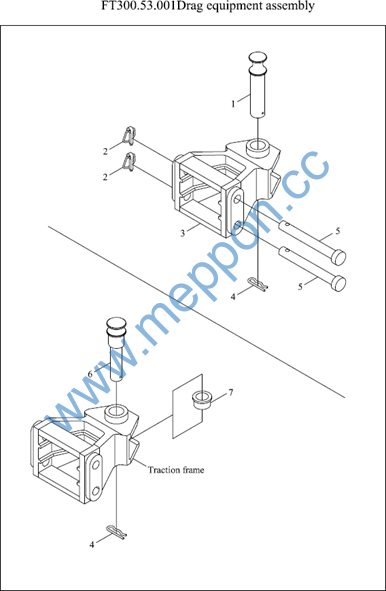

FT300.53.001 53-拖挂装置总成 53-TOW EQUIPMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.53.106 |
拖挂销 |
TOW PIN |
1 |
2011-11_ |
2 |
FT300.56.029 |
锁销链总成 |
LOCKING PIN CHAIN ASSEMBLY |
2 |
2011-11_ |
3 |
FT300.53.108a |
牵引架 |
TRACTION FRAME |
1 |
2011-11_ |
4 |
FT65.53.103 |
弹性锁销 |
SPRING LOCK PIN |
2 |
2011-11_ |
5 |
FT300.53.101a |
连接销 |
CONNECTING PIN |
2 |
2011-08_ |
5 |
FT300.53C.101 |
连接销 |
CONNECTING PIN |
2 |
2011-11_ |
6 |
FT300.53.102 |
牵引销 |
HITCH PIN |
1 |
2011-11_ |
7 |
FT300.53.103 |
支撑套 |
SUPPORTING SLEEVE |
1 |
2011-11_ |

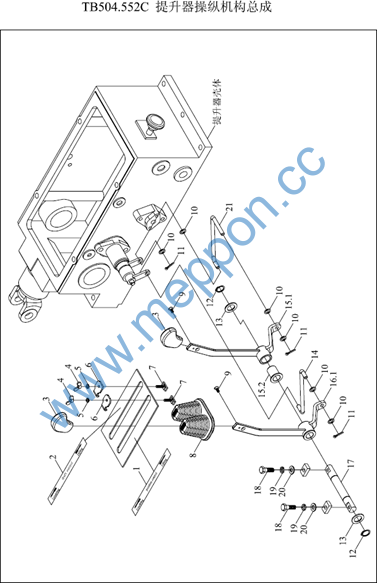

TB504.551A 55.1-提升器装配总成 55.1-LIFTER INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TB504.551A-1 |
55.1-提升器装配总成-1 |
LIFTER INSTALLATION ASSEMBLY-7-1 |
0 |
2011-11_ |
0 |
TB504.551A-4 |
55.4-提升器装配总成-4 |
LIFTER INSTALLATION ASSEMBLY-4 |
0 |
2011-11_ |
0 |
TB504.551A-5 |
55.5-提升器装配总成-5 |
LIFTER INSTALLATION ASSEMBLY-5 |
0 |
2011-11_ |
0 |
TB504.551A-6 |
55.6-提升器装配总成-6 |
LIFT ASSEMBLY-6 |
0 |
2011-11_ |
0 |
TB504.551A-7 |
55.7-提升器装配总成-7 |
LIFT ASSEMBLY-7 |
0 |
2011-11_ |
0 |
TB504.551A-2 |
55.2-提升器装配总成-2 |
LIFTER INSTALLATION ASSEMBLY-7-2 |
0 |
2011-11_ |
0 |
TB504.551A-3 |
55.3-提升器装配总成-3 |
LIFTER INSTALLATION ASSEMBLY-7-3 |
0 |
2011-11_ |
0 |
FT500B.55.013E |
分配器与支座总成 |
DISTRIBUTOR ASSEMBLY |
1 |
2010-04_ |
1 |
TB504.551.1.1.4 |
力调节偏心轮焊接总成 |
FORCE ADJUSTING ECCENTRIC WHEEL |
1 |
2011-11_ |
2 |
GBT5783-M10×20-A2L |
螺栓 |
WELDMENT ASSEMBLY |
2 |
2011-11_ |
24 |
FT500A.55.010 |
提升器及操纵总成 |
1 |
2010-04_ |
|
24 |
TB504.551A.1 |
提升器总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
|
24 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER ASSEMBLY |
1 |
2010-04_ |
LIFTER AND OPERATION ASSEMBLY |

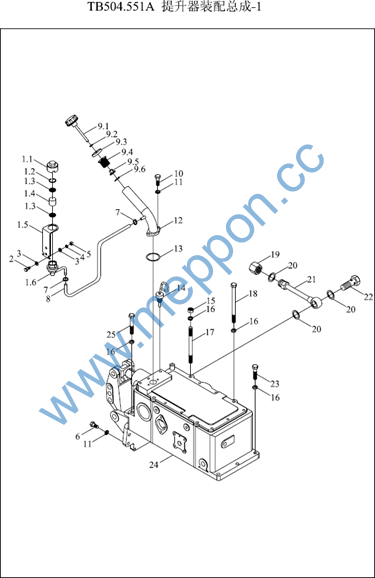

TB504.551A-1 55.1-提升器装配总成-1 LIFTER INSTALLATION ASSEMBLY-7-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.55B.016c |
呼吸器总成 |
1 |
2011-11_ |
|
1.1 |
FT700.55D.136 |
呼吸器盖 |
RESPIRATOR COVER |
1 |
2011-11_ |
1.1 |
FT700.55D.136 |
呼吸器盖 |
RESPIRATOR COVER |
1 |
2011-11_ |
1.2 |
GBT893.1-26 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
1.3 |
FT650.40.167 |
座板 |
SEAT PLATE |
2 |
2011-11_ |
1.4 |
FT700.55D.109 |
呼吸器滤芯 |
BREATH FILTER ELEMENT |
1 |
2011-11_ |
1.5 |
FT300.55B.164 |
呼吸器支架 |
BREATHER BRACKET |
1 |
2011-11_ |
1.6 |
FT300.55B.027A |
呼吸器连接管焊合 |
BREATHER CONNECTING PIPE WELDMENT |
1 |
2011-11_ |
10 |
GBT5783-M8X25-A3L |
螺栓 |
2 |
2011-11_ |
|
11 |
GBT93-8-AOP |
垫圈 |
WASHER |
6 |
2011-11_ |
12 |
FT300.55B.026 |
加油管焊合 |
OIL FILLING PIPE WELDMENT |
1 |
2011-11_ |
13 |
GBT3452.1-32.5X1.80G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
14 |
FT300.55B.022a |
油尺组合件 |
OIL DIPSTICK UNIT |
1 |
2011-11_ |
15 |
GBT6170-M12-A3L |
螺母 |
NUT |
2 |
2011-11_ |
16 |
GBT93-12-AOP |
垫圈 |
WASHER |
9 |
2011-11_ |
17 |
TB300.55-01 |
双头螺柱 |
8.8-A3L STUD |
2 |
2010-05_ |
18 |
FT500A.55.104 |
螺栓 |
2 |
2010-05_ |
|
19 |
FT300.55B.121a |
输油管螺母 |
OIL CONVEYING PIPE NUT |
1 |
2011-11_ |
2 |
GBT5783-M10X20-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2010-04_ |
2 |
GBT5783-M10X20-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2010-04_ |
20 |
JBT982-22 |
组合密封垫圈 |
COMBINED SEAL GASKET |
3 |
2011-11_ |
21 |
FT300.55B.024 |
放油管焊接总成 |
OIL DISCHARGING PIPE WELDMENT ASSEMBLY |
1 |
2011-11_ |
22 |
FT300.58.101 |
铰接螺栓 |
JOINT BOLT |
1 |
2011-11_ |
23 |
GBT5783-M12X40-A3L |
螺栓 |
3 |
2011-11_ |
|
24 |
TB504.551A.1a |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2010-04_ |
TB504.551A-1 55.1-提升器装配总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
25 |
GBT5783-M12X100-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
3 |
GBT97.1-10-AOP |
垫圈 |
WASHER |
4 |
2011-11_ |
4 |
GBT93-10 |
垫圈10 |
WASHER 10 |
2 |
2011-11_ |
5 |
GBT6170-M10-A2L |
螺母 |
NUT |
2 |
2011-11_ |
6 |
GBT5783-M8X35-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
7 |
Q67512 |
软管环箍 |
HOSE RING HOOP |
2 |
2011-11_ |
8 |
FT300.55B.169 |
呼吸器连接胶管2 |
BREATHER CONNECTING RUBBER HOSE 2 |
1 |
2011-11_ |
9 |
TA700.55A.7 |
螺塞总成 |
PLUG,THREADED |
1 |
2013-05_ |
9 |
FT300.55B.029 |
油管塞总成 |
OIL PIPE PLUG ASSEMBLY |
1 |
2011-11_ |
9.1 |
FT700.55D.029 |
手轮总成Ⅰ |
HANDLE WHEEL ASSEMBLY I |
1 |
2011-11_ |
9.2 |
JBT982-8 |
组合垫圈 |
COMBINED GASKET |
1 |
2011-11_ |
9.3 |
FT700.55D.129 |
盖板 |
COVER PLATE |
1 |
2011-11_ |
9.4 |
FT300.55B.165 |
张紧胶套 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
9.5 |
FT300.55B.166 |
调节螺母 |
ADJUSTING NUT |
1 |
2011-11_ |
