LOVOL TC2A504-006K Tractor Parts Catalogue 12
TB550.452K 45.2-地板总成 45.2-FLOOR ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB550.452D-14 |
左后立柱密封块 |
LEFT REAR COLUMNIATION SEAL BODY |
1 |
2012-12_ |
10 |
FT300.47.398 |
后地板盖 |
REAR FLOOR COVER |
1 |
2012-12_ |
11 |
TB550.452H-02 |
右地板垫 |
RIGHT FLOOR MAT |
1 |
2012-12_ |
12 |
TB550.452H-01 |
左地板垫 |
LEFT FLOOR MAT |
1 |
2012-12_ |
13 |
TB550.452H-06 |
仪表台密封条 |
DASHBOARD SEAL STRIP |
1 |
2012-12_ |
14 |
TB550.452D-15 |
右后立柱密封块 |
RIGHT REAR COLUMNIATION SEAL BODY |
1 |
2012-12_ |
15 |
TB550.452H-19 |
胶条1 |
ADHESIVE TAPE 1 |
3 |
2012-12_ |
15 |
TB550.452H-19 |
胶条1 |
ADHESIVE TAPE 1 |
3 |
2012-12_ |
2 |
TB550.452H-09 |
后横梁密封条 |
REAR ACROSS BEAM SEAL STRIP |
1 |
2012-12_ |
3 |
FT300.47.360 |
密封套 |
SEAL SLEEVE |
1 |
2012-12_ |
4 |
TB550.452K.1 |
地板焊合 |
FLOOR WELDMENT |
1 |
2012-12_ |
5 |
TB550.452H-13 |
驾驶室边梁密封条 |
CAB SIDE-BEAM SEAL STRIP |
2 |
2012-12_ |
6 |
TB550.452H-07 |
电器盒盖 |
ELECTRICAL BOX COVER |
1 |
2012-12_ |
7 |
TB550.452H-04 |
边梁密封条 |
SIDE-BEAM SEAL STRIP |
2 |
2012-12_ |
8 |
TB550.452H-05 |
前横梁密封条 |
FRONT BEAM SEAL STRIP |
2 |
2012-12_ |
9 |
TB550.452H-16 |
密封套 |
SEAL SLEEVE |
1 |
2012-12_ |
TB400.457B 45.7-前连接总成 45.7-FRONT CONNECTING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB400.457B-02 |
挡圈 |
4 |
2009-12_ |
|
10 |
TB400.457B.1 |
左前连接焊合 |
LEFT FRONT CONNECTION WELDMENT |
1 |
2011-11_ |
2 |
TB400.457B-01 |
减震块 |
ABSORBER |
2 |
2009-12_ |
3 |
TB400.457B.2 |
右前连接焊合 |
RIGHT FRONT CONNECTION WELDMENT |
1 |
2011-11_ |
4 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
5 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
6 |
GBT5783-M16X80-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
7 |
GBT5783-M12X35-8.8-A3L |
六角头螺栓 |
BOLT |
12 |
2011-11_ |
8 |
GBT93-12-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
9 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
10 |
2011-11_ |

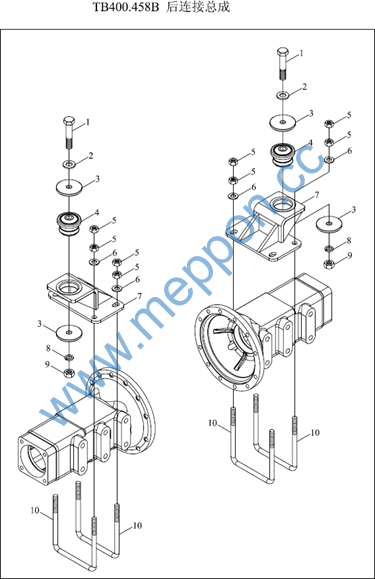

TB400.458B 45.8-后连接总成 45.8-REAR CONNECTING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M16X90-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
|
10 |
FT400.46.350 |
U型螺栓 |
U BOLT |
4 |
2011-11_ |
2 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
3 |
TB400.457B-02 |
挡圈 |
4 |
2009-12_ |
|
4 |
TB400.457B-01 |
减震块 |
ABSORBER |
2 |
2009-12_ |
5 |
GBT6170-M14-A3L |
螺母 |
NUT |
16 |
2011-11_ |
6 |
GBT97.1-14-A0P |
垫圈14-A0P |
WASHER |
8 |
2011-11_ |
7 |
TB400.458B.1 |
后连接焊合 |
REAR CONNECTING WELDMENT |
2 |
2011-11_ |
8 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
9 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
2 |
2011-11_ |

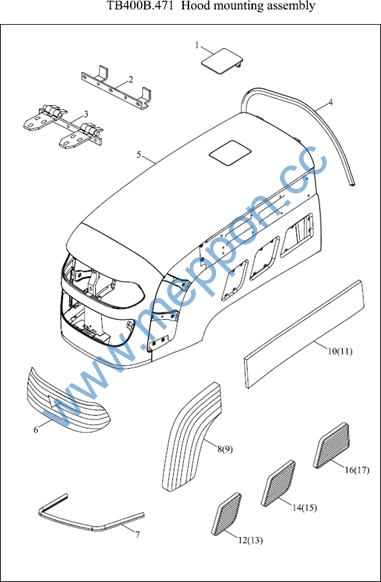

TB400B.471 47.1-机罩装配总成 47.1-BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB400B.471.2 |
加油盖总成 |
OIL FILLING COVER ASSEMBLY |
1 |
2004-01_ |
1 |
TB400B.471.3 |
加油口盖总成 |
FILLER CAP |
1 |
2012-10_ |
10 |
TB400B.471-04 |
左后装饰件 |
LEFT REAR DECORATION |
1 |
2011-11_ |
11 |
TB400B.471-05 |
右后装饰件 |
RIGHT REAR DECORATION PART |
1 |
2011-11_ |
12 |
TB400B.471-06 |
左前下栅格 |
LEFT FRONT LOWER GRID |
1 |
2011-11_ |
13 |
TB400B.471-07 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
14 |
TB400B.471-08 |
左中下栅格 |
LEFT MIDDLE LOWER GRID |
1 |
2011-11_ |
15 |
TB400B.471-09 |
右中下栅格 |
RIGHT MIDDLE LOWER GRID |
1 |
2011-11_ |
16 |
TB400B.471-10 |
左后下栅格 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
17 |
TB400B.471-11 |
右后下栅格 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
2 |
TB400B.471-15 |
铰链上座 |
HINGE UPPER SEAT |
2 |
2010-12_ |
3 |
TB400B.471-16 |
铰链下座 |
HINGE LOWER SEAT |
1 |
2011-11_ |
4 |
TB400B.471-14 |
机罩密封条 |
BONNET SEAL STRIP |
1 |
2010-12_ |
5 |
TB400B.471.1 |
机罩焊合 |
BONNET WELDMENT |
1 |
2011-11_ |
6 |
TB400B.471-01 |
前脸栅格 |
FRONT GRID |
1 |
2011-11_ |
7 |
TB400B.471-17 |
前下缓冲胶条 |
FRONT LOWER CUSHION RUBBER PIECE |
1 |
2011-03_ |
8 |
TB400B.471-02 |
左前栅格 |
LEFT FRONT GRID |
1 |
2011-11_ |
9 |
TB400B.471-03 |
右前栅格 |
RIGHT FRONT GRID |
1 |
2011-11_ |

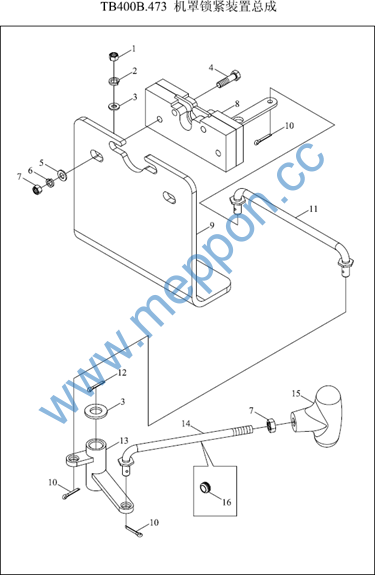

TB400B.473 47.3-机罩锁紧装置总成 47.3-BONNET LOCKING DEVICE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TB400B.473.4 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-08_ |
1 |
GBT6170-M8-A2L |
螺母 |
NUT |
3 |
2011-11_ |
10 |
GBT91-1.6X16-A0P |
开口销 |
3 |
2011-11_ |
|
11 |
TB400B.473.2 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-08_ |
12 |
GBT91-2.5X25-A0P |
开口销 |
1 |
2011-11_ |
|
13 |
TB400B.473.3 |
摇臂焊合 |
ROCKER WELDMENT |
1 |
2011-08_ |
14 |
FT800A.47.098 |
拉杆焊合(二) |
PULL ROD WELDMENT (2) |
1 |
2011-11_ |
15 |
FT800A.47.056 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
16 |
TB450.473-02 |
胶圈 |
RUBBER RING |
1 |
2008-08_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
4 |
GBT5783-M6X35-8.8-A1L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
5 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
7 |
2011-11_ |
6 |
GBT93-6-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
7 |
GBT6170-M6-A2L |
螺母 |
NUT |
5 |
2011-11_ |
8 |
FT800.47.127 |
机罩锁总成 |
BONNET LOCK ASSEMBLY |
1 |
2004-01_ |
8 |
TG1204.474.4 |
机罩锁 |
BONNET LOCK |
1 |
2011-08_ |
9 |
TB400B.473-01 |
机罩锁板 |
BONNET LOCK PLATE |
1 |
2011-08_ |

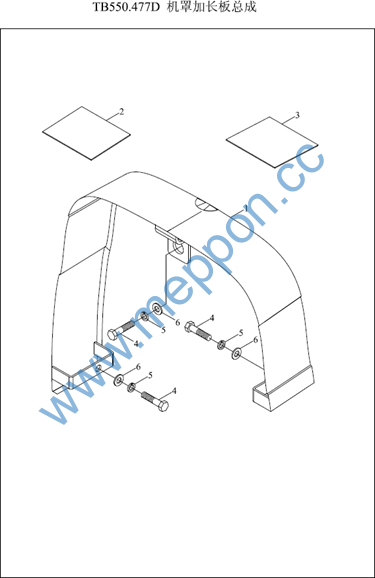

TB550.477D 47.7-机罩加长板总成 47.7-BONNET EXTENSION PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB550.477D.1 |
机罩加长板焊合 |
BONNET EXTENSION PLATE WELDMENT |
1 |
2011-11_ |
2 |
TB550.477B-01 |
左装饰胶条 |
LEFT DECORATION ADHESIVE PIECE |
1 |
2011-11_ |
2 |
TB550.477D-02 |
右装饰胶条 |
RIGHT DECORATION ADHESIVE STRIP |
1 |
2008-12_ |
2 |
TB550.477D-01 |
左装饰胶条 |
LEFT DECORATION ADHESIVE PIECE |
1 |
2008-12_ |
3 |
TB550.477B-02 |
右装饰胶条 |
RIGHT DECORATION ADHESIVE STRIP |
1 |
2011-11_ |
4 |
GBT5781-M8X30-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
5 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
6 |
GBT96-8-A0P |
大垫圈 |
WASHER |
3 |
2011-11_ |
