LOVOL TC2A454-006K Tractor Parts Catalogue 14

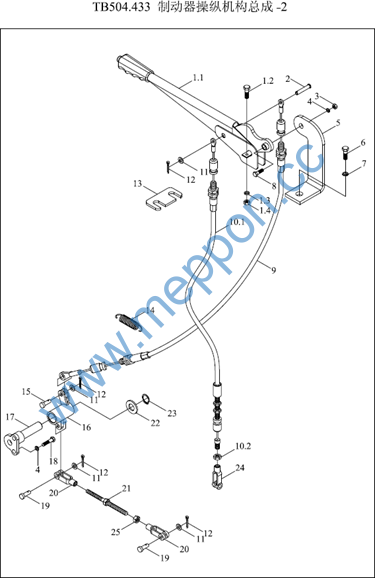

TB504.433-2 43.3.2-制动器操纵机构总成-2 BRAKE CONTROL MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA820.213D.3 |
手刹把手总成 |
HAND BRAKE HANDLE ASSEMBLY |
1 |
|
1.1 |
TA820.213D.3.1 |
手刹把手 |
HAND BRAKE HANDLE |
1 |
|
1.2 |
GBT5781-M8X30-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1.3 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
1.4 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
10 |
TB504.433.7 |
左制动拉线装配总成 |
PULL WIRE INSTALLATION ASSEMBLY OF LEFT |
1 |
2011-11_ |
10 |
TB504.433.7 |
左制动拉线装配总成 |
BRAKE |
1 |
2011-11_ |
10.1 |
TB504.433.7.1 |
左制动拉线总成 |
PULL WIRE INSTALLATION ASSEMBLY OF LEFT |
1 |
2011-11_ |
10.2 |
GBT6173-M8X1-05-A2L |
六角薄螺母 |
BRAKE |
1 |
2011-11_ |
11 |
GBT97.1-10-A0P |
平垫圈 |
LEFT BRAKE WIRE ASSEMBLY |
5 |
2011-11_ |
NUT |
|||||
12 |
GBT91-3.2X16-A0P |
开口销 |
WASHER |
5 |
2011-11_ |
13 |
TE250.433C-12 |
制动拉线上固定板 |
1 |
2011-11_ |
|
14 |
TB504.433-09 |
制动曲柄回位弹簧 |
PIN |
1 |
2010-06_ |
14 |
TB504.433-02 |
制动曲柄回位弹簧 |
UPPER FIXING PLATE OF BRAKE PULL WIRE |
2 |
2011-11_ |
15 |
GBT882-B10X24-A0P |
销轴 |
BRAKE CRANK RETURN SPRING |
1 |
2011-11_ |
BRAKE CRANK RETURN SPRING |
|||||
16 |
TB504.433.5 |
右制动过渡轴套合件 |
PIN |
1 |
2011-11_ |
17 |
TB504.433.4 |
右制动过渡转轴焊合 |
1 |
2011-11_ |
|
18 |
GBT5783-M8X25-A2L |
螺栓 |
TRANSITION SHAFT SLEEVE UNIT OF RIGHT |
2 |
2011-11_ |
19 |
GBT882-B10X28-A0P |
销轴 |
BRAKE |
2 |
2011-11_ |
2 |
GBT882-B10X40-A0P |
销轴 |
TRANSITION ROTARY SHAFT WELDMENT OF |
1 |
2011-11_ |
RIGHT BRAKE |
|||||
20 |
TE250.433C-11 |
连接叉 |
BOLT |
2 |
2011-11_ |
21 |
TB504.433.6 |
右制动中间拉杆焊合 |
PIN |
1 |
2011-11_ |
22 |
GBT97.1-20-A0P |
垫圈 |
PIN |
1 |
2011-11_ |
22 |
GBT97.1-20-A0P |
垫圈 |
1 |
2011-11_ |
|
23 |
GBT894.1-20 |
挡圈20 |
CONNECTING ROD FORK |
1 |
2011-11_ |
TB504.433-2 43.3.2-制动器操纵机构总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
24 |
FT800A.43B.119 |
左旋拉杆叉 |
LEFT REVOLVING PULL ROD FORK |
1 |
2011-11_ |
25 |
GBT6170-M10-LH-A3L |
螺母 |
NUT |
1 |
2011-11_ |
3 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
4 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
5 |
TA820.213D.1 |
棘轮支架焊合 |
RATCHET WHEEL BRACKET WELDMENT |
1 |
|
6 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
1 |
2011-11_ |
7 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
1 |
2011-11_ |
8 |
GBT5783-M8×35-A2L |
螺栓 |
BOLT |
1 |
|
9 |
TB504.433.8 |
右制动拉线装配总成 |
PULL WIRE INSTALLATION ASSEMBLY OF |
1 |
2011-11_ |
RIGHT BRAKE |
TB400.44G 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 2 3 3 |
GBT5783-M10X20-8.8-A3L GBT5783-M10X20-8.8-A3L GBT93-10-A0P FT300.44B.010 TB400.44G.1 |
六角头螺栓六角头螺栓 标准型弹簧垫圈座椅总成 座椅总成 |
BOLT BOLT WASHER SEAT ASSEMBLY SEAT ASSEMBLY |
4 4 4 1 1 |
2011-11_
2012-01_ |
TB554.452A 45.2-地板总成 45.2-FLOOR ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 1 2 3
4 |
TB554.452A-1 TB554.452.3.5 TB554.452.3.4 TB554.452A-2 TB554.452A-3
TB554.452A-4 |
45.2.1-地板总成-1右地板焊合 左地板焊合 45.2.2-地板总成-2 45.2.3–地板总成-3
地板总成-4 |
FLOOR ASSEMBLY-1 RIGHT FLOOR WELDMENT LEFT FLOOR WELDMENT FLOOR ASSEMBLY-2 FLOOR ASSEMBLY-3
FLOOR ASSEMBLY-4 |
1 1 1 1 1
1 |
2014-07_ 2014-07_ |

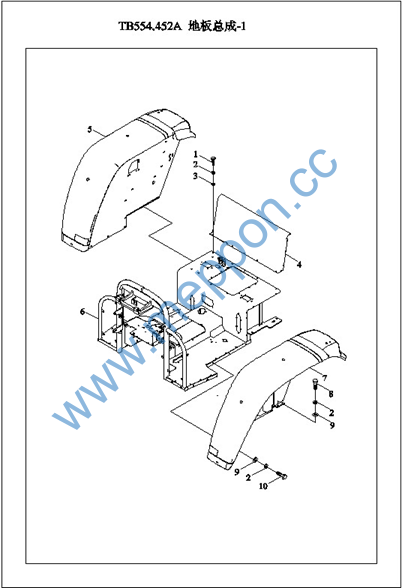

TB554.452A-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6X16-8.8-A2L |
六角头螺栓 |
BOLT |
33 |
|
10 |
GBT5783-M6X45-8.8-A1L |
六角头螺栓 |
BOLT |
6 |
|
2 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
44 |
|
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
17 |
|
4 |
TB554.452.4 |
后靠板焊合 |
REAR BACKING PLATE WELDMENT |
1 |
|
5 |
TB554.452B.2 |
右挡泥板总成 |
RIGHT MUD GUARD ASSEMBLY |
1 |
|
6 |
TB554.452.3 |
地板焊合 |
FLOOR WELDMENT |
1 |
|
7 |
TB554.452B.1 |
左挡泥板总成 |
LEFT MUD GUARD ASSEMBLY |
1 |
|
8 |
GBT5783-M6X25-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
|
9 |
GBT96.1-6-A0P |
垫圈 |
WASHER |
26 |

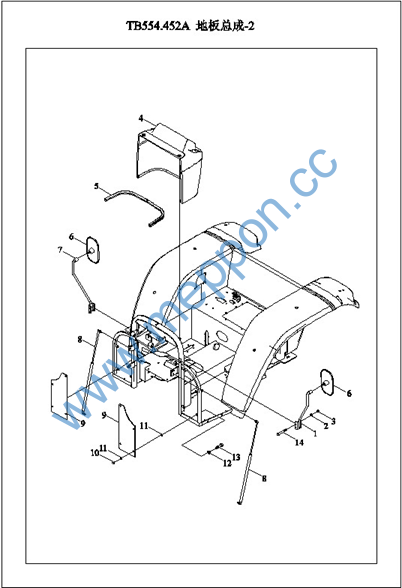

TB554.452A-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB550.452J.4 |
后视镜支架焊合 |
REAR VIEW MIRROR BRACKET WELDMENT |
1 |
|
10 |
TA700.452B-02 |
塑铸螺母 |
CAST NUT |
8 |
|
11 |
TA700.452B-03 |
橡胶垫圈 |
RUBBER WASHER |
16 |
|
12 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
35 |
|
13 |
GBT5783-M5X16-8.8-A2L |
六角头螺栓 |
BOLT |
29 |
|
14 |
GBT5783-M8X65-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
|
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
20 |
|
3 |
GBT6170-M8-8-A2L |
Ⅰ型六角螺母 |
I-TYPE HEXAGON NUT |
4 |
|
4 |
TB600.45L-02 |
仪表台总成 |
DASHBOARD ASSEMBLY |
1 |
|
5 |
TB600.45L-69 |
仪表台密封条 |
DASHBOARD SEAL STRIP |
1 |
|
6 |
TB400.456A.3 |
后视镜总成 |
REARVIEW MIRROR ASSEMBLY |
2 |
|
7 |
TB550.452J.5 |
右支架焊合 |
RIGHT BRACKET WELDMENT |
1 |
|
7 |
TB550.452J.5 |
右支架焊合 |
RIGHT BRACKET WELDMENT |
1 |
|
8 |
TB400B.471-30 |
机罩气弹簧 |
BONNET PNEUMATIC SPRING |
2 |
|
9 |
TB550.452J-01 |
前挡风玻璃 |
FRONT WINDSHIELD |
2 |

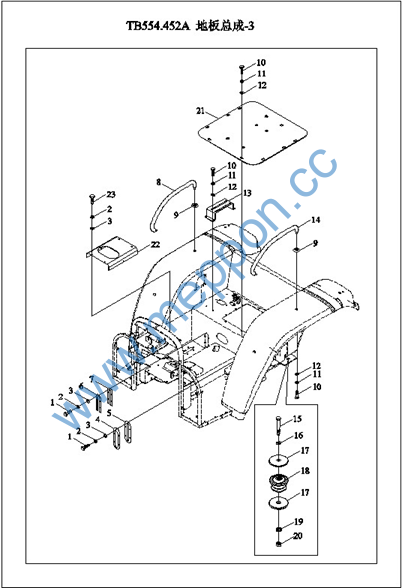

TB554.452A-3 45.2.3–地板总成-3 FLOOR ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M5X16-8.8-A2L |
六角头螺栓 |
BOLT |
29 |
|
10 |
GBT5783-M8X20-8.8-A2L |
六角头螺栓 |
BOLT |
16 |
|
11 |
GBT93-8-A0P |
垫圈 |
WASHER |
20 |
|
12 |
GBT96.1-8-A0P |
垫圈 |
WASHER |
16 |
|
13 |
TB550.452H-08 |
折弯板 |
BENDING BOARD |
1 |
|
14 |
FT300.47.035 |
左上车扶手 |
LEFT RAIL |
1 |
|
15 |
GBT5783-M16X90-8.8-A2L |
六角头螺栓 |
BOLT |
2 |
|
16 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
|
17 |
TB400.457B-02 |
挡圈 |
RETAINER RING |
4 |
|
18 |
TB400.457B-01 |
减震块 |
ABSORBER |
2 |
|
19 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
|
2 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
35 |
|
20 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
2 |
|
21 |
TB554.452-01 |
座椅固定板 |
LOCKING PLATE |
1 |
|
22 |
TB550.452H-20 |
盖板 |
COVER PLATE |
1 |
|
23 |
GBT5783-M5X12-8.8-A2L |
六角头螺栓 |
BOLT |
6 |
|
3 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
27 |
|
4 |
TB550.452H-18 |
密封套压板2 |
SEAL SLEEVE PRESSURE PLATE 2 |
1 |
|
5 |
TB550.452H-17 |
密封套2 |
SEAL SLEEVE 2 |
1 |
|
6 |
TB550.452H-14 |
密封套压板1 |
SEAL SLEEVE PRESSURE PLATE 1 |
1 |
|
7 |
TB550.452H-15 |
密封套 |
SEAL SLEEVE |
1 |
|
8 |
FT300.47.036 |
右上车扶手 |
RIGHT HANDLE |
1 |
|
9 |
FT300.47.362 |
扶手垫圈合件 |
ARMREST WASHER UNIT |
4 |
