LOVOL TC2A454-006K Tractor Parts Catalogue 12
TB504.402J-1 40.21-全液压转向总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
31 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
1 |
2014-04_ |
32 |
GBT5783-M8X20-8.8-A2L |
六角头螺栓 |
BOLT |
1 |
2014-04_ |
4 |
GBT5783-M10X25-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2014-04_ |
5 |
FT354.40C.011 |
转向油箱及呼吸器总成 |
STEERING OIL TANK AND BREATH ASSEMBLY |
1 |
2014-04_ |
6 |
Q67627 |
软管环箍27 |
HOSE HOOP 27 |
4 |
2014-04_ |
7 |
TB504.402B-02 |
胶管 |
RUBBER HOSE |
1 |
2014-04_ |
8 |
TB504.402B-03 |
吸油软管 |
OIL SUCTION HOSE |
1 |
2014-04_ |
9 |
TG1204.402-01 |
单孔管夹 |
SINGLE HOLE PIPE CLAMP |
2 |
2014-04_ |

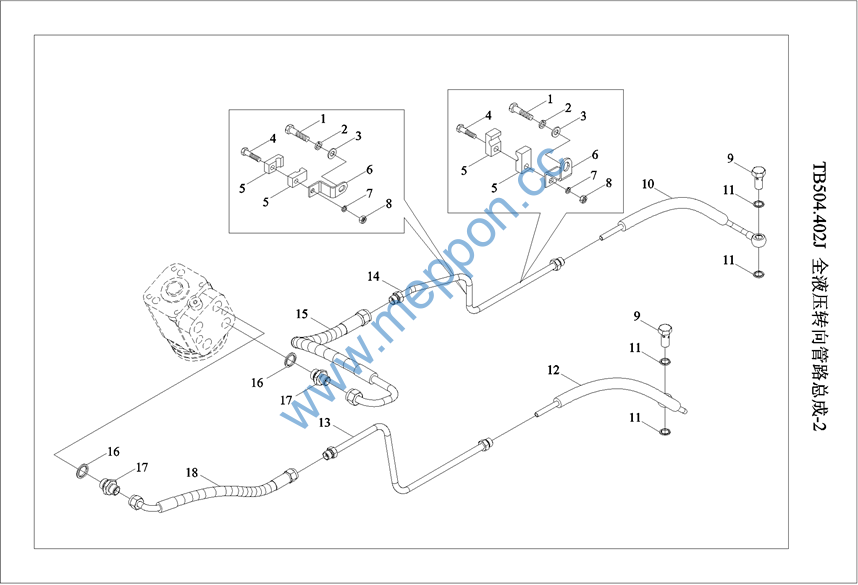

TB504.402J-2 40.22-全液压转向总成 FULLY HYDRAULIC STEERING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X20-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2014-04_ |
1 |
GBT5783-M10X20-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2014-04_ |
10 |
TB704.402.11 |
右转向输油管总成 |
RIGHT STEERING OIL PIPE ASSEMBLY |
1 |
2014-04_ |
11 |
JBT982-16 |
组合密封垫圈 |
COMBINED SEAL GASKET |
4 |
2014-04_ |
12 |
TB704.402.10 |
左转向输油管总成 |
LEFT STEERING OIL PIPE ASSEMBLY |
1 |
2014-04_ |
13 |
TB504.402B.1a |
输油钢管总成1 |
OIL CONVEYING PIPE ASSEMBLY 1 |
1 |
2014-04_ |
14 |
TB504.402B.2a |
输油钢管总成2 |
OIL CONVEYING PIPE ASSEMBLY 2 |
1 |
2014-04_ |
15 |
TB504.402B.14 |
输油胶管总成6 |
OIL CONVEYING HOSE ASSEMBLY 6 |
1 |
2014-04_ |
16 |
JBT982-20 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2014-04_ |
17 |
TH354.402-11 |
管接头 |
PIPE JOINT |
2 |
2014-04_ |
2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2014-04_ |
3 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2014-04_ |
4 |
GBT5782-M8X40-8.8-A2L |
六角头螺栓 |
BOLT |
2 |
2014-04_ |
5 |
TG1654.402-07 |
单孔管夹 |
SINGLE HOLE PIPE CLAMP |
4 |
2014-04_ |
6 |
TB504.402-10 |
油管支架Ⅲ |
OIL PIPE BRACKET 3 |
2 |
2014-04_ |
7 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2014-04_ |
8 |
GBT6170-M8-8-A2L |
Ⅰ型六角螺母 |
I-TYPE HEXAGON NUT |
2 |
2014-04_ |
9 |
FT650.40.112 |
空心螺栓 |
HOLLOW BOLT |
2 |
2014-04_ |

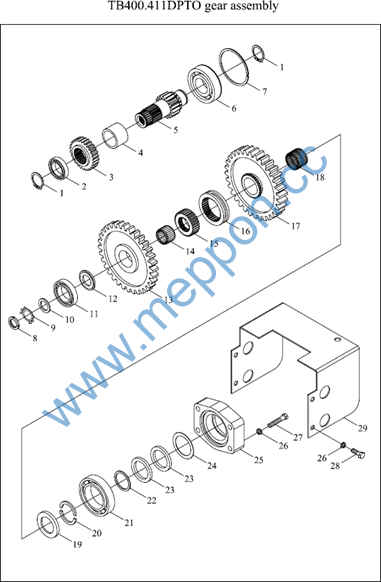

TB400.411D 41.1-动力输出齿轮总成 41.1-PTO GEAR ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT894.1-40 |
挡圈40 |
WASHER 40 |
2 |
2011-11_ |
10 |
FT300.41.122 |
垫圈 |
WASHER |
1 |
2011-11_ |
11 |
GBT276-6306 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
12 |
FT300.41C.118 |
输出轴前挡环 |
OUTPUT SHAFT FRONT RETAINER RING |
1 |
2011-11_ |
13 |
FT300.41E.105 |
动力输出被动小齿轮 |
PTO DRIVEN SMALL GEAR |
1 |
2011-11_ |
14 |
JBT7918-K35X40X27 |
向心滚针和保持架组件 |
NEEDLE AND CARRIER UNIT |
1 |
2011-11_ |
15 |
FT300.41C.117 |
动力输出啮合座 |
PTO MESHING SEAT |
1 |
2011-11_ |
15 |
FT300.41C.117 |
动力输出啮合座 |
PTO MESHING SEAT |
1 |
2011-11_ |
16 |
FT300.41C.116 |
动力输出啮合套 |
PTO SHIFT COLLAR |
1 |
2011-11_ |
17 |
FT300.41E.103 |
动力输出被动大齿轮 |
PTO DRIVEN BIG GEAR |
1 |
2011-11_ |
19 |
FT300.41E.114 |
后挡环 |
REAR RETAINER RING |
1 |
2011-11_ |
2 |
GBT276-6208 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
20 |
FT300.41E.119 |
输出轴半挡环 |
OUTPUT SHAFT HALF RETAINER RING |
2 |
2011-04_ |
21 |
GBT276-6309 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
22 |
FT300.41E.113 |
输出轴轴承垫圈 |
OUTPUT SHAFT BEARING WASHER |
1 |
2011-11_ |
23 |
GBT9877.1-FB50X72X8D |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2011-11_ |
24 |
FT300.41E.115 |
油封挡圈 |
OIL SEAL RETAINER RING |
1 |
2011-11_ |
25 |
FT300.41E.101 |
后端盖Ⅰ |
REAR END COVER I |
1 |
2011-11_ |
26 |
GBT93-12-AOP |
垫圈 |
WASHER |
8 |
2011-11_ |
27 |
GBT5782-M12X55 |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
28 |
GBT5781-M12X25-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
29 |
FT300.41.131a |
安全防护罩 |
SAFTY BONNET |
1 |
2011-11_ |
3 |
FT300.41E.120 |
动力输出高档主动齿轮 |
PTO HIGH GEAR DRIVING GEAR |
1 |
2011-11_ |
3 |
FT300.41E.120 |
动力输出高档主动齿轮 |
PTO HIGH GEAR DRIVING GEAR |
1 |
2011-11_ |
4 |
FT300.41E.121 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
TB400.411D 41.1-动力输出齿轮总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
5 5 6 7 8
9 |
FT300.41E.106 FT300.41E.106 GBT276-6308N GBT305-90-96.5 GBT812-M25X1.5
GBT858-25 |
动力输出低档主动齿轮动力输出低档主动齿轮深沟球轴承 止动环圆螺母
止退垫圈 |
PTO LOW GEAR DRIVING GEAR PTO LOW GEAR DRIVING GEAR BEARING THRUST RING ROUND NUT
WASHER LOCK |
1 1 1 1 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

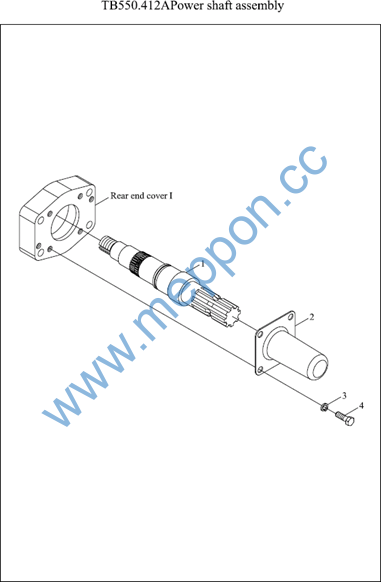

TB550.412A 41.2-动力输出轴总成 41.2-PTO SHAFT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 2 2 3
4 |
TB550.412A-01 TB550.412A-01 TE250.411C-02 FT300.41E.102 GBT93-10
GBT5783-10X20-A3L |
Ⅰ35型动力输出轴 Ⅰ35型动力输出轴动力输出轴护罩 动力输出轴盖 垫圈10
六角头螺栓 |
TYPE-I 35 PTO SHAFT TYPE-I 35 PTO SHAFT PTO SHAFT HOOD PTO SHAFT COVER WASHER 10
BOLT |
1 1 1 1 4
4 |
2011-11_ 2011-11_ 2008-11_ 2004-01_ 2011-11_
2011-11_ |

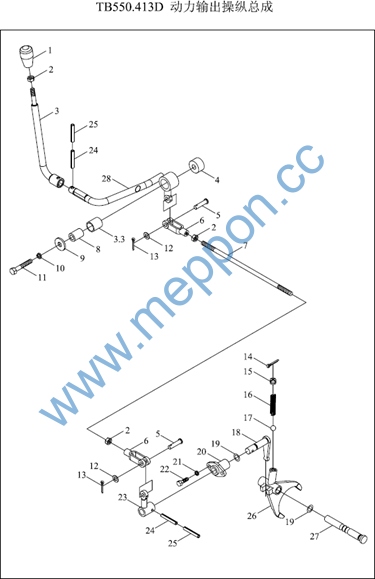

TB550.413D 41.3-动力输出操纵总成 41.3-PTO CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.41.015 |
动力输出操纵手柄总成 |
PTO CONTROL HANDLE ASSEMBLY |
1 |
2011-11_ |
10 |
GBT93-12 |
垫圈 |
WASHER |
1 |
2011-11_ |
11 |
TB550.413-02 |
螺栓 |
BOLT |
1 |
2011-11_ |
12 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
13 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
2 |
2011-11_ |
14 |
GBT91-2.5X32-A0P |
开口销 |
PIN |
1 |
2011-11_ |
15 |
TB550.413-03 |
螺钉 |
SCREW |
1 |
2011-11_ |
16 |
FT704.42B.163 |
拨叉轴定位弹簧 |
FORK SHAFT LOCATING SPRING |
1 |
2011-11_ |
17 |
GBT308-9.5-G100-b |
钢球 |
BALL |
1 |
2011-11_ |
18 |
TB550.413-04 |
指形拨杆焊合件 |
FINGER LEVER WELDMENT |
1 |
2012-05_ |
18 |
FT300.41E.011 |
指形拨杆焊合件 |
FINGER LEVER WELDMENT |
1 |
2004-01_ |
19 |
GBT3452.1-11.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
|
19 |
GBT3452.1-16.0X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
|
2 |
GBT6170-M10-A3L |
螺母 |
NUT |
3 |
2011-11_ |
20 |
FT300.41E.109 |
拨杆轴套 |
LEVER SHAFT SLEEVE |
1 |
2011-11_ |
21 |
GBT93-8-AOP |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
22 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
23 |
FT300.41.012 |
动力输出变速杆焊合件 |
PTO GEARSHIFT LEVER WELDMENT |
1 |
2011-11_ |
24 |
GBT879.1-6X26 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
25 |
GBT879.1-3.5X26 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
26 |
TB550.413-01a |
动力输出变速拨叉 |
PTO GEARSHIFT FORK |
1 |
2011-11_ |
27 |
FT300.41C.107a |
动力输出拨叉轴 |
PTO FORK SHAFT |
1 |
2011-11_ |
28 |
TB550.413D.2 |
动力输出操纵连接杆总成 |
PTO CONTROL CONNECTING LEVER ASSEMBLY |
1 |
2011-11_ |
3 |
TB550.413D.1 |
动力输出操纵手柄杆焊合 |
PTO CONTROL HANDLE LEVER WELDMENT |
1 |
2011-11_ |
3 |
TB550.413D.1 |
动力输出操纵手柄杆焊合 |
PTO CONTROL HANDLE LEVER WELDMENT |
1 |
2011-11_ |
TB550.413D 41.3-动力输出操纵总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
4 5 6 7 8
9 |
FT300.41.128 GBT882-B10X30 FT300.43.108 FT300.41E.112 FT300.41.130
FT300.41.129 |
隔套销轴 拉杆前叉操纵杆 轴套
垫圈 |
SPACER BUSH PIN PULL ROD FRONT FORK CONTROL ROD SHAFT SLEEVE WASHER |
1 2 2 1 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |
