LOVOL TB604-Q161Y2K Tractor Parts Catalogue 04
TB504.381A Creeper Gear Transmission Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB504.381A |
Creeper gear transmission assembly |
1 |
||
1 |
TB504.381A.1 |
Creeper gear middle shaft assembly |
1 |
|
1.1 |
FT300.37.170 |
Bushing |
2 |
|
1.2 |
TB504.381A.1-01 |
Creeper gear middle gear shaft |
1 |
|
2 |
GB/T 283-NJ208E |
Cylindrical roller bearing |
1 |
|
3 |
TB450.38J-02 |
Joggle sleeve |
1 |
|
4 |
TB450.38J-01 |
Engaging seat |
1 |
|
5 |
TB450.38J-03 |
Spacing sleeve |
1 |
|
6 |
QLWZB120-K35×43×34ZW |
Needle bearing |
1 |
|
7 |
TB504.381A-01 |
Assistant gearshift driven gear |
1 |
|
8 |
FT300.38J.202 |
Adjusting gasket |
1 |
31
Foton TB604-Q161Y2K Wheeled Tractor
TB554.382 Rear Axle Central Transmission Assembly-1
32
Foton TB604-Q161Y2K Wheeled Tractor
TB554.382 Rear Axle Central Transmission Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.382 |
Rear axle central transmission assembly |
1 |
||
1 |
TB450.38J-05 |
Small bevel gear shaft |
1 |
|
2 |
GB/T 283-NUP2210E |
Bearing |
1 |
|
3 |
GB/T 894.1-50 |
Circlip |
1 |
|
4 |
GB/T 894.1-48 |
Circlip |
1 |
|
5 |
TB554.382-02 |
Front drive output gear |
1 |
|
6 |
GB/T 297-32208 |
Bearing |
2 |
|
7 |
FT300.38.118 |
Bevel gear shaft adjusting gasket |
On demand |
|
8 |
FT300.38.119 |
Bevel gear shaft adjusting gasket |
On demand |
|
9 |
FT300.38.120 |
Bevel gear shaft adjusting gasket |
On demand |
|
10 |
FT300.38.117 |
Bearing seat |
1 |
|
11 |
GB/T 93-10-A0P |
Washer |
16 |
|
12 |
GB/T 5783-M10×30-A3L |
Bolt |
4 |
|
13 |
GB/T 812-M39×1.5 |
Nut |
2 |
|
14 |
GB/T 858-39 |
Washer |
1 |
|
15 |
FT300.38.177 |
Right differential bearing seat |
1 |
|
16 |
FT300.38.151 |
Adjusting nut |
2 |
|
17 |
FT300.38.142 |
Left differential bearing seat |
1 |
|
18 |
GB/T 5783-M10×25-A3L |
Bolt |
12 |
|
19 |
FT300.38.161 |
Lock disc |
2 |
|
20 |
GB/T 93-8-A0P |
Washer |
4 |
|
21 |
TB554.382-01 |
Bolt M8×12 |
4 |
33
Foton TB604-Q161Y2K Wheeled Tractor
TB554.382 Rear Axle Central Transmission Assembly-2
34
Foton TB604-Q161Y2K Wheeled Tractor
TB554.382 Rear Axle Central Transmission Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT300.38.012 |
Differential assembly |
1 |
||
1 |
GB/T 297-2007113 |
Bearing |
1 |
|
2 |
GB/T 6170-M12-A3L |
Nut |
8 |
|
3 |
FT300.38.152 |
Locking washer |
4 |
|
4 |
FT300.38.181 |
Differential cover |
1 |
|
5 |
FT300.38.147 |
Half shaft gear gasket |
2 |
|
6 |
FT300.38.144 |
Right half shaft gear |
1 |
|
7 |
FT300.38.148 |
Planet gear gasket |
4 |
|
8 |
FT300.38.145 |
Planet gear |
4 |
|
9 |
FT300.38.182 |
Long planet gear shaft |
1 |
|
10 |
FT300.38.183 |
Short planet gear shaft |
2 |
|
11 |
FT300.38.184 |
Central ring |
1 |
|
12 |
FT300.38.143 |
Left half shaft gear |
1 |
|
13 |
FT300.38.180 |
Differential housing |
1 |
|
14 |
FT300.38.141 |
Large cone gear |
1 |
|
15 |
FT300.38.185 |
Planet gear shaft thrust bolt |
4 |
|
16 |
FT300.38.019 |
Differential lock assembly |
1 |
|
17 |
GB/T 297-30211 |
Bearing |
1 |
|
18 |
FT300.38.186 |
Large cone gear fixing bolt |
4 |
35
Foton TB604-Q161Y2K Wheeled Tractor

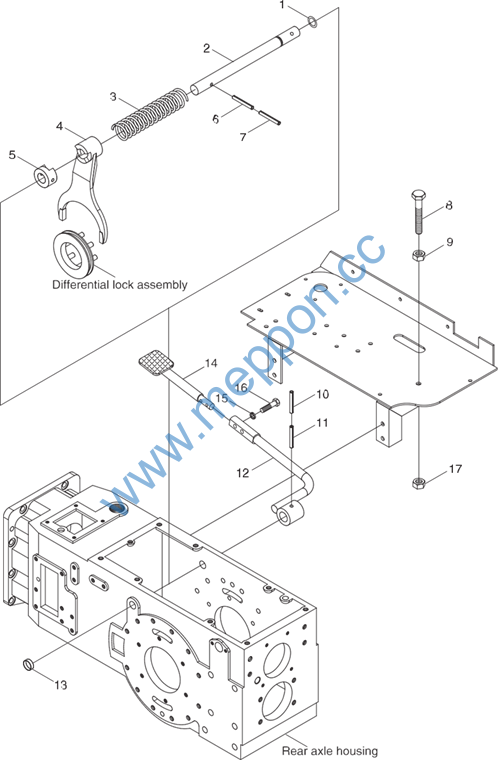

TB554.383D Differential Lock Control Mechanism Assembly
36
Foton TB604-Q161Y2K Wheeled Tractor
TB554.383D Differential Lock Control Mechanism Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.383D |
Differential Lock Control Mechanism Assembly |
1 |
||
1 |
GB/T 3452.1-15.0×2.65G |
O-ring |
1 |
|
2 |
FT300.38.158a |
Differential lock shift fork shaft |
1 |
|
3 |
FT300.38.160 |
Differential lock retraction spring |
1 |
|
4 |
FT300.38.159a |
Differential lock shift fork |
1 |
|
5 |
FT300.38.190 |
Differential lock shift block |
1 |
|
6 |
GB/T 879.1-6×40 |
Spring column pin |
1 |
|
7 |
GB/T 879.2-3.5×40 |
Spring column pin |
1 |
|
8 |
GB/T 5781-M8×45-4.8-A2L |
Hex bolt |
1 |
|
9 |
GB/T 6170-M8-8-A2L |
Type 1 hex nut |
1 |
|
10 |
GB/T 879.1-6×35 |
Spring column pin |
1 |
|
11 |
GB/T 879.2-3.5×35 |
Spring column pin |
1 |
|
12 |
TB554.383D.1 |
Differential lock lower lever weldment |
1 |
|
13 |
Q72220 |
Plug piece |
1 |
|
14 |
TB554.383A.4 |
Differential lock upper lever weldment |
1 |
|
15 |
GB/T 93-6-A0P |
Standard spring washer |
2 |
|
16 |
GB/T 5783-M6×20-8.8-A2L |
Bolt |
2 |
|
17 |
GB/T 6172.1-M8-04-A2L |
Type 1 hex nut |
1 |
37
Foton TB604-Q161Y2K Wheeled Tractor

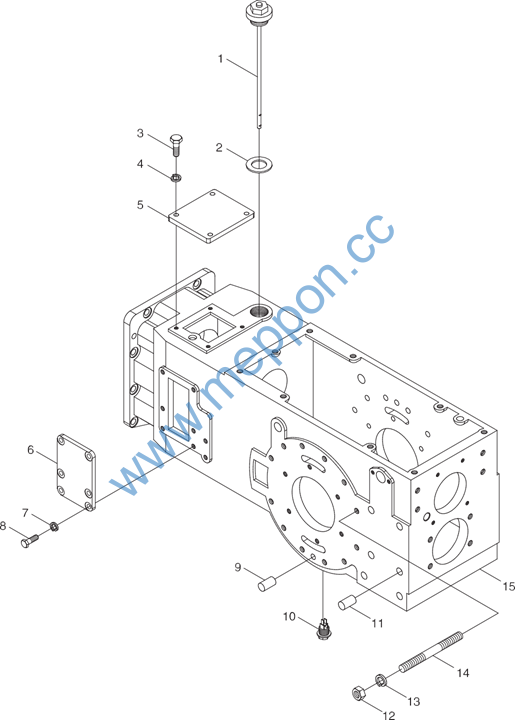

TB554.384A Rear Axle Housing Assembly
38
Foton TB604-Q161Y2K Wheeled Tractor
TB554.384A Rear Axle Housing Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.384A |
Rear axle housing assembly |
1 |
||
1 |
FT300.38.016a |
Oil filling vent plug assembly |
1 |
|
2 |
JB/T 982-36 |
Compound washer |
1 |
|
3 |
GB/T 5783-M8×20-A2L |
Bolt |
4 |
|
4 |
GB/T 93-8-A0P |
Washer |
4 |
|
5 |
FT300.38J.124 |
Upper cover |
1 |
|
6 |
FT300.38F.206 |
Side cover |
1 |
|
7 |
GB/T 93-10-A0P |
Washer |
6 |
|
8 |
GB/T 5783-10×25-A3L |
Bolt |
6 |
|
9 |
GB/T 119.1-12m6×28 |
Pin |
2 |
|
10 |
FT65.38.026 |
Oil plug assembly |
1 |
|
11 |
TB554.384-02 |
Pin |
4 |
|
12 |
GB/T 6171-M12×1.25-10-A2L |
Nut |
24 |
|
13 |
GB/T 93-12-A0P |
Washer |
24 |
|
14 |
GB/T 899-AM12-M12×1.25×75-10.9-A2L |
Stud |
24 |
|
15 |
TB554.384A-01 |
Rear axle housing |
1 |
39
Foton TB604-Q161Y2K Wheeled Tractor

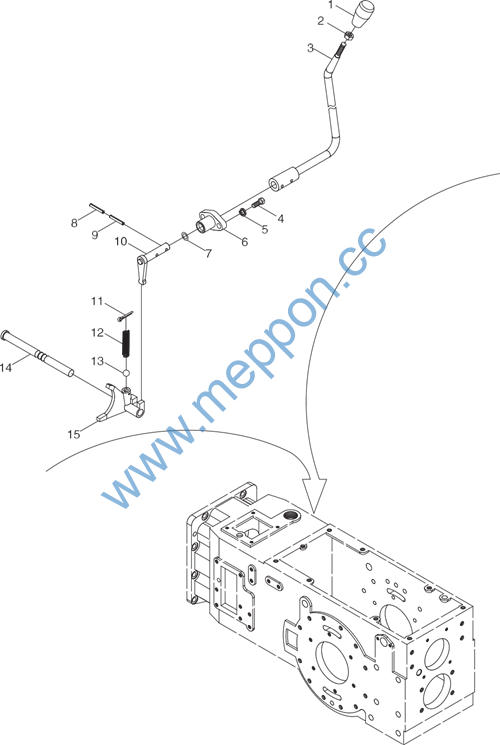

TB554.385A Control Mechanism Assembly, Crawling Gear
40
Foton TB604-Q161Y2K Wheeled Tractor
TB554.385A Control Mechanism Assembly, Crawling Gear
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.385A |
Control mechanism assembly, crawling gear |
1 |
||
1 |
FT300.41.015 |
PTO control handle assembly |
1 |
|
2 |
GB/T 6170-M10-8-A3L |
Hexagon nut , Style 1 |
1 |
|
3 |
FT300.38F.022b |
Control mechanism weldment, crawling gear |
1 |
|
4 |
TB400.385-09 |
Bolt |
2 |
|
5 |
GB/T 93-10-A0P |
Standard spring washer |
2 |
|
6 |
TB554.385A-01 |
Shift lever shaft sleeve |
1 |
|
7 |
GB/T 3452.1-16.0×2.65G |
O-ring |
1 |
|
8 |
GB/T 879.2-3.5×28 |
Elastic cylindrical pin |
2 |
|
9 |
GB/T 879.1-6×28 |
Elastic cylindrical pin |
2 |
|
10 |
TB554.385-01 |
Shifting lever rocker arm |
1 |
|
11 |
GB/T 91-4×32-A0P |
Split pin |
1 |
|
12 |
FT704.42B.163 |
Retaining spring, fork shaft |
1 |
|
13 |
GB/T 308-9.5-G100-b |
Steel ball |
1 |
|
14 |
FT300.38J.203 |
Fork shaft, reverse gear |
1 |
|
15 |
FT300.38J.218 |
Shift fork, reverse gear |
1 |
41
Foton TB604-Q161Y2K Wheeled Tractor

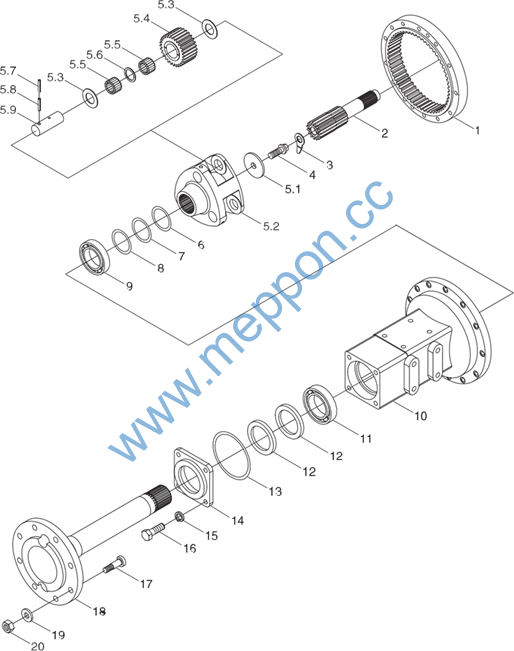

TB550.391 Left Final Transmission Assembly
