LOVOL TB504-X161Y6K Tractor Parts Catalogue 01
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
1 |
498BT-3-1 |
10.1-机体总成及附件 |
ENGINE BODY ASSEMBLY AND ACCESSORY |
1 |
2 |
498BT-3-10 |

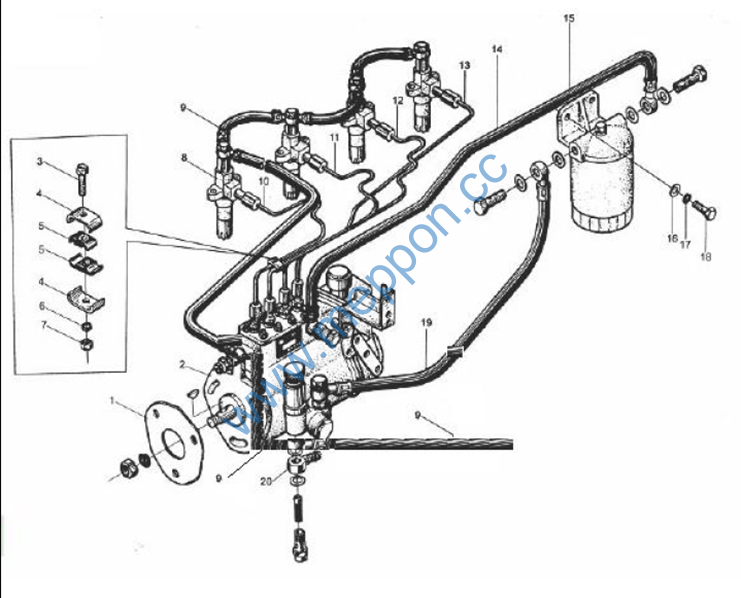

10.10-燃油供油系统-10 |
FUEL SUPPLY SYSTEM ASSEMBLY-10 |
7 |
3 |
498BT-3-11 |
10.11-喷油泵总成 |
OIL INJECTION PUMP ASSEMBLY |
9 |
4 |
498BT-3-12 |
10.12-调速器 |
GOVERNOR |
15 |
5 |
498BT-3-13 |
10.13-起动电机总成 |
STARTING MOTOR ASSEMBLY |
21 |
6 |
498BT-3-14 |
10.14充电发电机总 |
GENERATOR ASSEMBLY |
23 |
7 |
498BT-3-15 |
10.15-机油滤清器总成 |
OIL FILTER ASSEMBLY |
25 |
8 |
498BT-3-2 |
10.2-气缸盖及配气机构 |
CYLINDER HEAD AND GAS EXCHANGING SYSTEM |
27 |
9 |
498BT-3-3 |
10.3-油底壳 |
OIL SUMP |
33 |
10 |
498BT-3-4 |
10.4-活塞连杆总成 |
PISTON CONNECTING ROD ASSEMBLY |
35 |
11 |
498BT-3-5 |
10.5-曲轴飞轮总成 |
CRANKSHAFT FLYWHEEL ASSEMBLY |
37 |
12 |
498BT-3-6 |
10.6-正时齿轮传动系总成 |
TIMING GEAR TRAIN ASSEMBLY |
39 |
13 |
498BT-3-7 |
10.7-气缸盖罩总成 |
CYLINDER HEAD COVER ASSEMBLY-7 |
43 |
14 |
498BT-3-8 |
10.8-机油泵机油管路总成 |
OIL PUMP AND OIL PIPE ASSEMBLY |
45 |
15 |
498BT-3-9 |
10.9-冷却水泵风扇部件-9 |
COOLING WATER PUMP AND FAN ASSEMBLY-9 |
49 |
16 |
TB500.11Y |
11-空气滤清系总成 |
11-AIR CLEANER ASSEMBLY |
53 |
17 |
TB400.11 |
11-空气滤清系总成 |
11-AIR CLEANER ASSEMBLY |
55 |
18 |
TB500.13Y |
13-冷却系总成 |
13-COOLING SYSTEM ASSEMBLY |
57 |
19 |
FT400.20.001-1 |
20.1-发动机操纵机构总成-1 |
20.1ENGINE CONTROL MECHANISM ASSEMLBY-1 |
59 |
20 |
FT400.20.001-2 |
20.2-发动机操纵机构总成-2 |
20.2ENGINE CONTROL MECHANISM ASSEMLBY-2 |
61 |
21 |
TB550.211A |
21.1-离合器总成 |
21.1-CLUTCH ASSEMBLY |
63 |
22 |
FT500A.21B.001-1 |
21.1-离合器总成-1 |
CLUTCH ASSEMBLY-1 |
65 |
23 |
FT500A.21B.001-2 |
21.2-离合器总成-2 |
CLUTCH ASSEMBLY-2 |
67 |
24 |
TB550.212 |
21.2-离合器操纵总成 |
21.2-CLUTCH CONTROL ASSEMBLY |
69 |
25 |
TC02311020000-1 |
31.1-前驱动桥总成 |
31.1-FRONT DRIVING AXLE ASSEMBLY |
71 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
26 |
TB504.311-1 |
31.1.1-前驱动桥总成-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
73 |
27 |
TB504.311-2 |
31.1.2-前驱动桥总成-2 |
FRONT DRIVING AXLE ASSEMBLY-2 |
75 |
28 |
TB504.311-3 |
31.1.3-前驱动桥总成-3 |
FRONT DRIVING AXLE ASSEMBLY-3 |
79 |
29 |
TB504.311-4 |
31.1.4-前驱动桥总成-4 |
FRONT DRIVING AXLE ASSEMBLY-4 |
83 |
30 |
TB504.311-5 |
31.1.5-前驱动桥总成-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
87 |
31 |
TB504.311-6 |
31.1.6-前驱动桥总成-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
91 |
32 |
TB554.312 |
31.2-前托架总成 |
31.2-FRONT BRACKET ASSEMBLY |
93 |
33 |
TC02311020000-2 |
31.2-前驱动桥总成 |
FRONT DRIVING AXLE ASSEMBLY |
95 |
34 |
TC02311020000-3 |
31.3-前驱动桥总成 |
FRONT DRIVING AXLE ASSEMBLY |
97 |
35 |
TC02311020000-4 |
31.4-前驱动桥总成 |
FRONT DRIVING AXLE ASSEMBLY |
99 |
36 |
TC02311020000-5 |
31.5-前驱动桥总成 |
FRONT DRIVING AXLE ASSEMBLY |
101 |
37 |
TC02311020000-6 |
31.6-前驱动桥总成 |
FRONT DRIVING AXLE ASSEMBLY |
103 |
38 |
FT404.32.001 |
32-前轮总成 |
32-FRONT WHEEL ASSEMBLY |
105 |
39 |
FT400.34.001a |
34-后驱动轮总成 |
34-REAR DRIVE WHEEL ASSEMBLY |
107 |
40 |
FT300.35A.001 |
35-牵引机构总成 |
35-TOWING MECHANISM ASSEMBLY |
109 |
41 |
TB400.371B |
37.1-变速箱壳体总成 |
37.1-GEARBOX HOUSING ASSEMBLY |
111 |
42 |
TB400.372D-1 |
37.2.1-主变速总成-1 |
MAIN TRANSMISSION ASSEMBLY-1 |
113 |
43 |
TB400.372D-2 |
37.2.2-主变速总成-2 |
MAIN TRANSMISSION ASSEMBLY-2 |
117 |
44 |
TB450.373B |
37.3-副变速总成 |
37.3-AUXILIARY GEARSHIFT ASSEMBLY |
119 |
45 |
TB300.374B-1 |
37.4.1-变速箱操纵机构总成-1 |
37.4TRANSMISSION CONTROL MECHANISM |
121 |
46 |
TB300.374B-2 |
37.4.2-变速箱操纵机构总成-2 |
37.4TRANSMISSION CONTROL MECHANISM |
123 |
47 |
TB454.38J-1 |
38.1-后桥总成-1 |
38REAR AXLE ASSEMBLY-1 |
125 |
48 |
TB454.38J-2 |
38.2-后桥总成-2 |
38REAR AXLE ASSEMBLY-2 |
127 |
49 |
TB454.38J-3 |
38.3-后桥总成-3 |
38REAR AXLE ASSEMBLY-3 |
131 |
50 |
TB454.38J-4 |
38.4-后桥总成-4 |
38REAR AXLE ASSEMBLY-4 |
133 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
51 |
TB454.38J-5 |
38.5-后桥总成-5 |
38REAR AXLE ASSEMBLY-5 |
135 |
52 |
FT300.39.001-1 |
39.1-最终传动总成-1 |
39FINAL TRANSMISSION ASSEMBLY -1 |
139 |
53 |
FT300.39.001-2 |
39.2-最终传动总成-2 |
39FINAL TRANSMISSION ASSEMBLY -2 |
143 |
54 |
TB454.40M-1 |
40-全液压转向总成-1 |
147 |
|
55 |
TB454.40M-2 |
40-全液压转向总成-2 |
151 |
|
56 |
TB454.40X-1 |
40.1-全液压转向总成-1 |
40FULL HYDRAULIC STEERING ASSEMBLY-1 |
153 |
57 |
TB454.40X-2 |
40.2-全液压转向总成-2 |
40FULL HYDRAULIC STEERING ASSEMBLY-2 |
157 |
58 |
TB400.411D |
41.1-动力输出齿轮总成 |
41.1-PTO GEAR ASSEMBLY |
161 |
59 |
TB550.412A |
41.2-动力输出轴总成 |
41.2-PTO SHAFT ASSEMBLY |
165 |
60 |
TB550.413 |
41.3-动力输出操纵总成 |
41.3-PTO CONTROL ASSEMBLY |
167 |
61 |
TB554.421C |
42.1-分动箱箱体总成 |
42.1-TRANSFER CASE HOUSING ASSEMBLY |
171 |
62 |
TB454.422 |
42.2-分动箱传动总成 |
42.2-TRANSFER CASE TRANSMISSION ASSEMBLY |
175 |
63 |
TB554.423C |
42.3-分动箱操纵总成 |
42.3-TRANSFER CASE CONTROL ASSEMBLY |
177 |
64 |
FT300.43.001-1 |
43.1-制动器总成-1 |
43BRAKER ASSEMBLY-1 |
179 |
65 |
FT300.43.001-2 |
43.2-制动器总成-2 |
43BRAKER ASSEMBLY-2 |
181 |
66 |
FT300.43.001-3 |
43.3-制动器总成-3 |
43BRAKER ASSEMBLY-3 |
183 |
67 |
FT300.44B.001 |
44-座椅安装总成 |
44SEAT INSTALLATION ASSEMBLY |
185 |
68 |
TB454.45A-1 |
45.1-地板装配-1 |
FLOOR INSTALLATION-1 |
187 |
69 |
TB454.45A-2 |
45.2-地板装配-2 |
FLOOR INSTALLATION-2 |
189 |
70 |
FT400.46.001 |
46-安全架总成 |
46-SAFETY FRAME ASSEMBLY |
193 |
71 |
TB400B.471 |
47.1-机罩装配总成 |
47.1-BONNET INSTALLATION ASSEMBLY |
197 |
72 |
TB400B.473 |
47.3-机罩锁紧装置总成 |
47.3-BONNET LOCKING DEVICE ASSEMBLY |
199 |
73 |
TB400B.474C |
47.4-前围挡板总成 |
47.4-FRONT WALL FENDER ASSEMBLY |
201 |
74 |
TB400B.474A |
47.4-前围挡板总成 |
47.4-FRONT WALL FENDER ASSEMBLY |
203 |
75 |
TB550.477C |
47.7-机罩加长总成 |
47.7-BONNET EXTENSION ASSEMBLY |
205 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
76 |
TB450.481F |
48.1-发动机线束安装总成 |
48.1-ENGINE HARNESS INSTALLATION ASSEMBLY |
207 |
77 |
TC02482030000K |
48.2-车身线束安装总成 |
48.2-BODY HARNESS INSTALLATION ASSEMBLY |
209 |
78 |
TB450.482A |
48.2-车身线束安装总成 |
48.2-BODY HARNESS INSTALLATION ASSEMBLY |
211 |
79 |
TB450.483 |
48.3-前灯线束安装总成 |
48.3-FRONT LAMP HARNESS INSTALLATION |
213 |
80 |
TB450.484A |
48.4-后灯线束安装总成 |
48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY |
215 |
81 |
TB450.485A |
48.5-蓄电池安装总成 |
48.5-BATTERY INSTALLATION ASSEMBLY |
217 |
82 |
TB400.487 |
48.7-组合仪表总成 |
48.7-COMBINED INSTRUMENT ASSEMBLY |
219 |
83 |
FT300.49.001 |
49-工具箱总成 |
49-TOOL BOX ASSEMBLY |
221 |
84 |
TB550.50Q |
50-油箱与支架总成 |
223 |
|
85 |
TB500A.55-1 |
55.1-提升器装置总成-1 |
LIFT INSTALLATION ASSEMBLY-1 |
227 |
86 |
TB500A.55-2 |
55.2-提升器装置总成-2 |
LIFT INSTALLATION ASSEMBLY-2 |
229 |
87 |
TB500A.55-3 |
55.3-提升器装置总成-3 |
LIFT INSTALLATION ASSEMBLY-3 |
233 |
88 |
TB500A.55-4 |
55.4-提升器装置总成-4 |
LIFT INSTALLATION ASSEMBLY-4 |
237 |
89 |
TB500A.55-5 |
55.5-提升器装置总成-5 |
LIFT INSTALLATION ASSEMBLY-5 |
241 |
90 |
TB500A.55-6 |
55.6-提升器装置总成-6 |
LIFT INSTALLATION ASSEMBLY-6 |
243 |
91 |
TB500A.55-7 |
55.7-提升器装置总成-7 |
LIFTER INSTALLATION ASSEMBLY-7 |
247 |
92 |
TB500A.55-8 |
55.8-提升器装置总成-8 |
LIFTER INSTALLATION ASSEMBLY-8 |
249 |
93 |
FT500A.56B.001-1 |
56.1-悬挂机构总成-1 |
SUSPENSION MECHANISM ASSEMBLY-1 |
253 |
94 |
FT500A.56B.001-2 |
56.2-悬挂机构总成-2 |
SUSPENSION MECHANISM ASSEMBLY-2 |
257 |
95 |
FT454.58H.001 |
58-油泵油管总成 |
259 |
|
96 |
TB500A.582A |
58.2-多路阀油管总成 |
58.2-MULTI-WAY VALVE OIL PIPE ASSEMBLY |
261 |
97 |
TB500A.582A-1 |
58.2.1-多路阀油管总成-1 |
MULTI-WAY VALVE OIL PIPE ASSEMBLY-1 |
263 |
98 |
TB500A.582A-2 |
58.2.2-多路阀油管总成-2 |
MULTI-WAY VALVE OIL PIPE ASSEMBLY-2 |
265 |
99 |
TB300.583A |
58.3-单路液压输出总成2 |
58.3-SINGLE-WAY HYDRAULIC OUTPUT ASSEMBLY 2 |
269 |
100 |
FT250.62.001ZC |
62-安全带总成 |
62-SAFETY BELT ASSEMBLY |
271 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
101 |
FT404.74A.002 |
74-前配重总成 |
74-FRONT BALLAST ASSEMBLY |
273 |
102 |
FT300.74B.001 |
74-前配重架总成 |
74-FRONT BALLAST BRACKET ASSEMBLY |
275 |
103 |
TB400.91 |
91-后配重总成 |
91-REAR BALLAST ASSEMBLY |
277 |
104 |
FT500A.21B.011 |
离合器分总成 |
CLUTCH SUBASSEMBLY |
279 |

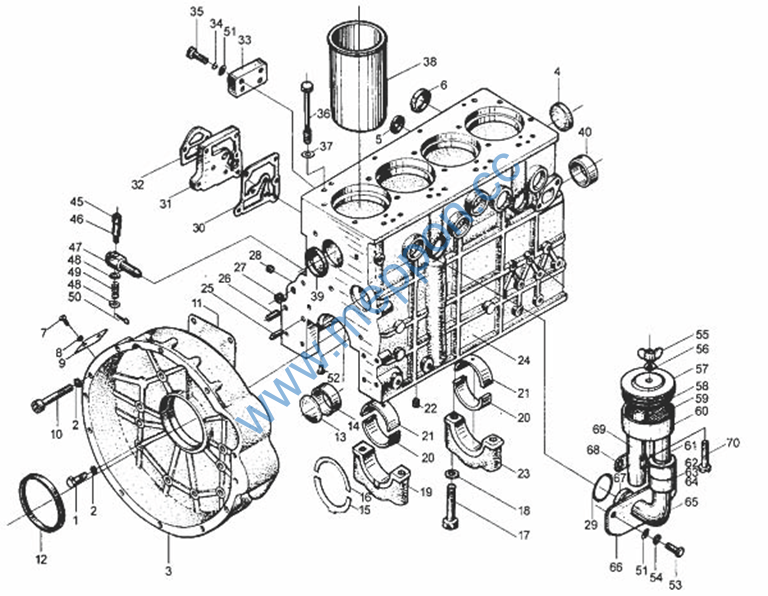

498BT-3-1 10.1-机体总成及附件 ENGINE BODY ASSEMBLY AND ACCESSORY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
490B-01003 |
气缸盖螺栓(乙) |
CYLINDER COVER BOLT (2) |
4 |
2011-11_ |
1 |
GBT5783-M12X32 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
1 |
GBT5783-M12X32 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
10 |
GBT70-M12X90 |
内六角圆柱头螺钉 |
SCREW |
2 |
2011-11_ |
11 |
490BT-13004 |
飞轮壳垫片 |
FLYWHEEL HOUSING GASKET |
1 |
2011-11_ |
13 |
490B-01009 |
堵塞58 |
PLUG 58 |
1 |
2011-11_ |
14 |
490B-01008 |
后凸轮轴衬套 |
REAR CAMSHAFT BUSH |
1 |
2011-11_ |
14 |
490B-01008 |
后凸轮轴衬套 |
REAR CAMSHAFT BUSH |
1 |
2011-11_ |
15 |
495B-01022A |
下止推片 |
LOWER THRUST PIECE |
0 |
2011-11_ |
15 |
495B-01022 |
止推片 |
THRUST SHIM |
2 |
2011-11_ |
16 |
495B-01026A |
上止推片 |
UPPER THRUST PIECE |
2 |
2011-11_ |
18 |
490B-01018 |
主轴承螺栓垫圈 |
MAIN BEARING BOLT WASHER |
10 |
2011-11_ |
19 |
490B-01023 |
后主轴承盖 |
REAR MAIN BEARING COVER |
1 |
2011-11_ |
2 |
GBT93-12 |
垫圈 |
WASHER |
8 |
2011-11_ |
20 |
495B-01003 |
主轴瓦 |
MAIN BEARING |
5 |
2011-11_ |
20 |
A498B-01033A |
主轴瓦下瓦 |
MAIN BEARING LOWER SHELL |
0 |
2011-11_ |
20 |
495B-01033A/01034A |
主轴瓦总成 |
MAIN BEARING |
5 |
2011-11_ |
22 |
490B-01027 |
堵塞 |
PLUG |
1 |
2011-11_ |
23 |
A498B-01032 |
主轴承盖 |
MAIN BEARING COVER |
4 |
2011-11_ |
24 |
A498B-01001 |
机体 |
BLOCK |
1 |
2011-11_ |
24 |
A498B-01001 |
机体 |
BLOCK |
1 |
2011-11_ |
25 |
GBT119.2-B8X20 |
圆柱销 |
PIN |
2 |
2011-11_ |
26 |
GBT119.2-B10X25 |
圆柱销 |
PIN |
2 |
2011-11_ |
27 |
490B-01080 |
碗形塞片15 |
BOWL SHIM 15 |
2 |
2011-11_ |
28 |
490B-01029 |
螺塞R1/8 |
SCREW PLUG R1/8 |
6 |
2011-11_ |
498BT-3-1 10.1-机体总成及附件(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
29 |
490B-34009 |
O型密封圈 |
O RING |
1 |
2011-11_ |
3 |
490BT-13001 |
飞轮壳 |
Flywheel Housing |
1 |
2011-11_ |
30 |
490B-01071 |
机油滤座垫片 |
OIL FILTER GASKET |
1 |
2011-11_ |
31 |
490B-01072 |
机油滤座垫板 |
OIL FILTER BACK PLATE |
1 |
2011-11_ |
32 |
490B-01073 |
机油滤清器垫片 |
OIL FILTER GASKET |
1 |
2011-11_ |
33 |
490B-01076B |
柴油滤清器垫板 |
FUEL FILTER BACK PLATE |
1 |
2011-11_ |
35 |
GBT5783-M8X22 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
36 |
490B-01002 |
气缸盖螺栓(甲) |
CYLINDER COVER BOLT (1) |
14 |
2011-11_ |
37 |
490B-01044 |
气缸盖螺栓垫圈 |
CYLINDER COVER BOLT WASHER |
18 |
2011-11_ |
38 |
A498B-01005 |
气缸套 |
CYLINDER LINER |
4 |
2011-11_ |
39 |
495B-01005 |
气缸套 |
CYLINDER LINER |
1 |
2011-11_ |
4 |
495BT-01047 |
碗形塞片 |
PLUG PIECE |
1 |
2011-11_ |
40 |
495B-04007 |
凸轮轴衬套 |
CAMSHAFT BUSH |
2 |
2011-11_ |
45 |
485-01103A |
放水阀阀芯 |
DRAIN COCK CORE |
1 |
2011-11_ |
46 |
485-01101 |
放水阀手柄 |
DRAIN VALVE HANDLE |
1 |
2011-11_ |
47 |
490BT-01102 |
阀体 |
VALVE BODY |
1 |
2011-11_ |
48 |
GBT848-6-140HV |
小垫圈 |
WASHER |
2 |
2011-11_ |
49 |
485-01104 |
弹簧 |
SPRING |
1 |
2011-11_ |
5 |
490B-03017 |
碗形塞片20 |
3 |
2011-11_ |
|
52 |
495B-01015 |
机油喷咀 |
OIL INJECTOR |
4 |
2011-11_ |
53 |
GBT5783-M8X16 |
螺栓 |
BOLT |
2 |
2011-11_ |
54 |
GBT5783-M8X30 |
六角头螺栓 |
BOLT |
5 |
2011-11_ |
55 |
GBT62-M6 |
蝶形螺母M6 |
WIN NUT |
1 |
2011-11_ |
56 |
GBT97.1-6-140HV |
垫圈 |
WASHER |
1 |
2011-11_ |
57 |
490B-34005 |
呼吸器上盖 |
UPPER COVER、AIR INTAKE |
1 |
2011-11_ |
498BT-3-1 10.1-机体总成及附件(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
58 |
490B-34008 |
橡胶密封圈 |
SEAL RING |
1 |
2011-11_ |
6 |
490B-01079 |
碗形塞片40 |
BOWL SHIM 40 |
10 |
2011-11_ |
60 |
490B-34006 |
呼吸器下体 |
LOWER PARTS OF BREATH |
1 |
2011-11_ |
61 |
490B-34013 |
通气管(II) |
AIR VENT(II) |
1 |
2011-11_ |
62 |
490B-34010 |
过度管 |
2 |
2011-11_ |
|
63 |
490B-34011 |
撑架 |
SUPPORT FRAME |
1 |
2011-11_ |
65 |
490B-34012 |
通气管(III) |
AIR VENT(III) |
1 |
2011-11_ |
66 |
495B-34003 |
托板 |
SPLINT |
1 |
2011-11_ |
67 |
495B-34004 |
进气套管 |
INLET DRIVEPIPE |
1 |
2011-11_ |
68 |
490B-34002A |
固定板 |
FIXED PLATE |
1 |
2011-11_ |
69 |
495B-34007 |
通气管Ⅰ |
1 |
2011-11_ |
|
7 |
GBT67-M6X10 |
开槽盘头螺钉 |
SLOTTED PAN HEAD SCREW |
2 |
2011-11_ |
70 |
GBT67-M6X50 |
开槽盘头螺钉 |
SLOTTED PAN HEAD SCREW |
1 |
2011-11_ |
8 |
GBT93-6 |
垫圈 |
WASHER |
2 |
2011-11_ |
9 |
490B-13003 |
观察孔盖板 |
INSPECTION HOLE COVER PLATE |
1 |
2011-11_ |
