LOVOL TA704-1F161H7K Tractor Parts Catalogue 03
TA704.311(N)-1 31.2-前驱动桥总成-1 FRONT DRIVING AXLE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
654.31.112-1 |
FRONT AXLE HOUSING |
1 |
|
10 |
JBT7940.2-M10X1 |
OIL CUP |
2 |
|
11 |
654.31.123 |
ADJUSTING WASHER |
2 |
|
12 |
704.31.014 |
TAPER GEAR TRANSMISSION AND |
1 |
|
13 |
504.31.164 |
DIFFERENTIAL ASSEMBLY |
1 |
|
GASKET 0.5 |
||||
14 |
654.31.019 |
2 |
||
15 |
654.31.119 |
TRANSMISSION SHAFT LINER |
2 |
|
16 |
GBT889.1-M12 |
ASSEMBLY |
2 |
|
17 |
GBT5783-M12X35 |
FIXING SCREW |
10 |
|
18 |
GBT93-12 |
NUT M12 |
10 |
|
BOLT |
||||
19 |
704.31.202 |
WASHER |
1 |
|
2 |
704.31.176-1 |
1 |
||
20 |
704.31.203 |
1 |
||
21 |
704.31.017-1 |
FRONT SWING SHAFT |
1 |
|
22 |
704.31.018 |
1 |
||
FRONT SWING SHAFT BEARING SEAT |
||||
23 |
704.31.020 |
COMBINATION |
2 |
|
24 |
GBT5786-M12X1.25X30 |
REAR SWING SHAFT BEARING SEAT |
20 |
|
25 |
JBT7940.1-M10X1 |
COMBINATION |
4 |
|
26 |
654.31.118 |
2 |
||
27 |
654.31.201 |
PLANET TYPE RETARDER ASSEMBLY |
2 |
|
BOLT |
||||
28 |
GBT6173-M10X1.25 |
STRAIGHT PRESSURE FILLING OIL |
2 |
|
29 |
500.37.137 |
CUP |
3 |
|
3 |
654.31.133 |
LIMIT SCREW |
4 |
|
30 |
500.37.136 |
SPACER BUSH |
3 |
|
31 |
Q61906-Z34-14 |
1 |
||
NUT |
||||
32 |
Q903-Z18-27 |
SCREW PLUG |
1 |
|
4 |
GBT297-32006 |
HOLE COVER |
4 |
|
5 |
654.31.131 |
SCREW PLUG WASHER |
4 |
|
6 |
654.31.114 |
SCREW PLUG |
1 |
|
7 |
654.31.113 |
1 |
||
BREATHER WASHER |
||||
8 |
654.31.108 |
BEARING |
4 |
|
9 |
GBT5786-M10X1.25X25 |
OIL SEAL |
12 |
|
LEFT STEERING BURL ARM |
||||
RIGHT STEERING BURL ARM |
||||
STEERING BURL PIN |
||||
BOLT M10X1.25X25 |
||||
20 |

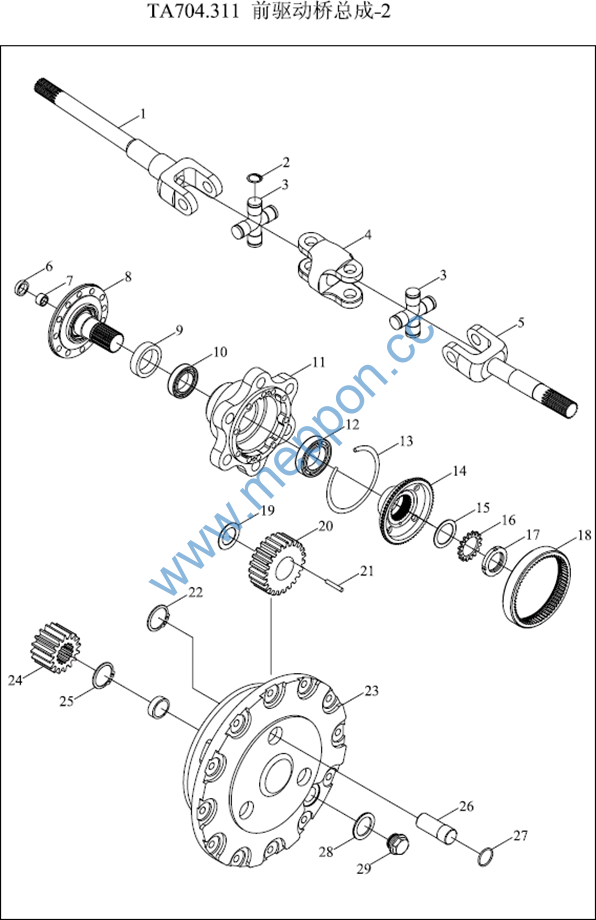

TA704.311-2 31.2-前驱动桥总成-2 FRONT DRIVING AXLE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
.99 |
654.31.011 |
TRANSMISSION SHAFT ASSEMBLY |
2 |
2011-11_ |
1 |
704.31.105 |
LONG HALF SHAFT |
1 |
2011-11_ |
10 |
GBT297-32012 |
BEARING |
2 |
2011-11_ |
11 |
654.31.111 |
HUB |
2 |
2011-11_ |
12 |
GBT297-32013 |
BEARING |
2 |
2011-11_ |
13 |
654.31.126 |
RING、LOCK |
2 |
2011-11_ |
14 |
654.31.109 |
TOOTH PLATE |
2 |
2011-11_ |
15 |
654.31.122 |
WASHER |
2 |
2011-11_ |
16 |
654.31.121 |
LOCKING WASHER |
2 |
2011-11_ |
17 |
654.31.135 |
ROUND NUT |
2 |
2011-11_ |
18 |
704.31.103 |
GEAR RING |
2 |
2011-11_ |
18.9 |
654.31.012 |
PLANET CARRIER ASSEMBLY |
2 |
2011-11_ |
18.9 |
654.31.012 |
PLANET CARRIER ASSEMBLY |
2 |
2011-11_ |
19 |
654.31.124 |
PLANET GEAR WASHER |
12 |
2011-11_ |
2 |
HWJ4-06626 |
BEARING CLIP RING |
8 |
2011-11_ |
20 |
654.31.102 |
PLANET GEAR |
6 |
2011-11_ |
21 |
GBT309-5X25.8 |
NEEDLE |
102 |
2011-11_ |
22 |
GBT894.1-22 |
SNAP RING |
6 |
2011-11_ |
23 |
654.31.110 |
PLANET CARRIER |
2 |
2011-11_ |
24 |
654.31.101 |
SUN GEAR |
2 |
2011-11_ |
25 |
654.31.120 |
SLEEVE |
2 |
2011-11_ |
26 |
654.31.125 |
PLANET SHAFT |
6 |
2011-11_ |
27 |
GBT3452.1-20X1.8 |
O-SEAL RING |
6 |
2011-11_ |
28 |
500.37.137 |
SCREW PLUG |
2 |
2011-11_ |
29 |
500.37.136 |
SCREW PLUG WASHER |
2 |
2011-11_ |
3 |
704.31.128 |
CROSS SHAFT ASSEMBLY |
2 |
2011-11_ |
4 |
704.31.107 |
UNIVERSAL SHAFT |
1 |
2011-11_ |
5 |
704.31.106 |
SHORT HALF SHAFT |
1 |
2011-11_ |
6 |
654.31.130 |
OIL SEAL |
2 |
2011-11_ |
7 |
654.31.127 |
COMPOUND SLEEVE |
2 |
2011-11_ |
8 |
654.31.104 |
FLANGE SHAFT |
2 |
2011-11_ |
9 |
HG4-692-SD90X120X12 |
OIL SEAL |
2 |
2011-11_ |
22

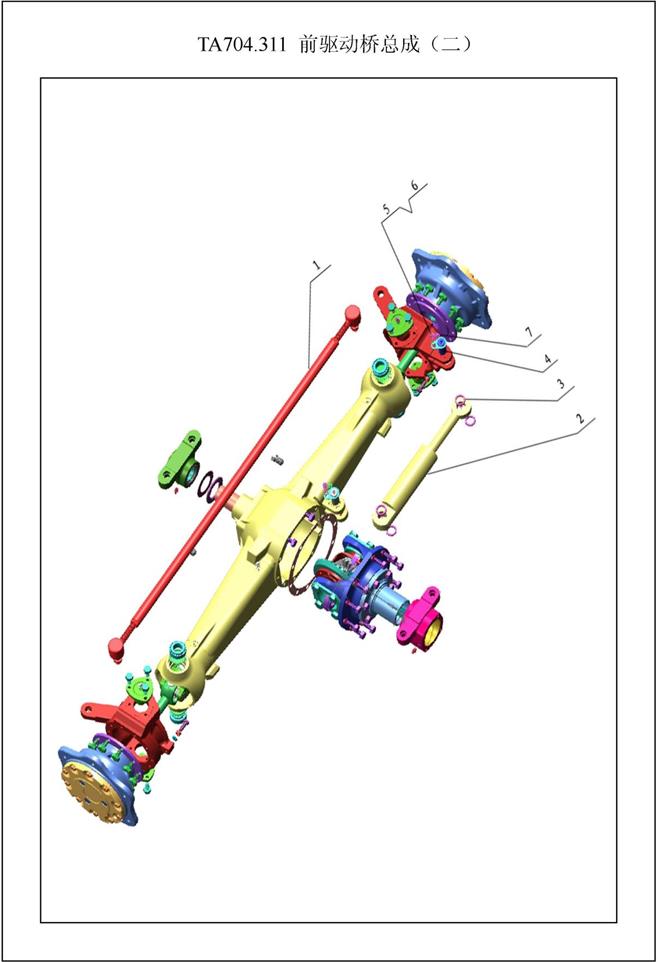

TA704.311(N)-2 31.2-前驱动桥总成-2 FRONT DRIVING AXLE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
5 6 7 |
704.31.029 704.31.021 704.31.195 804.31.191 GBT5783-M8X20
GBT5783-M8X20 GBT93-8 JBT7940.1-M10X1 |
CROSS PULL ROD ASSEMBLY STEERING OIL CYLINDER ASSEMBLY PIN SHAFT WASHER OIL CYLINDER PIN SHAFT ASSEMBLY BOLT
BOLT WASHER 8 STRAIGHT PRESSURE FILLING OIL CUP |
1 1 4 2 2
2 2 2 |
24 |

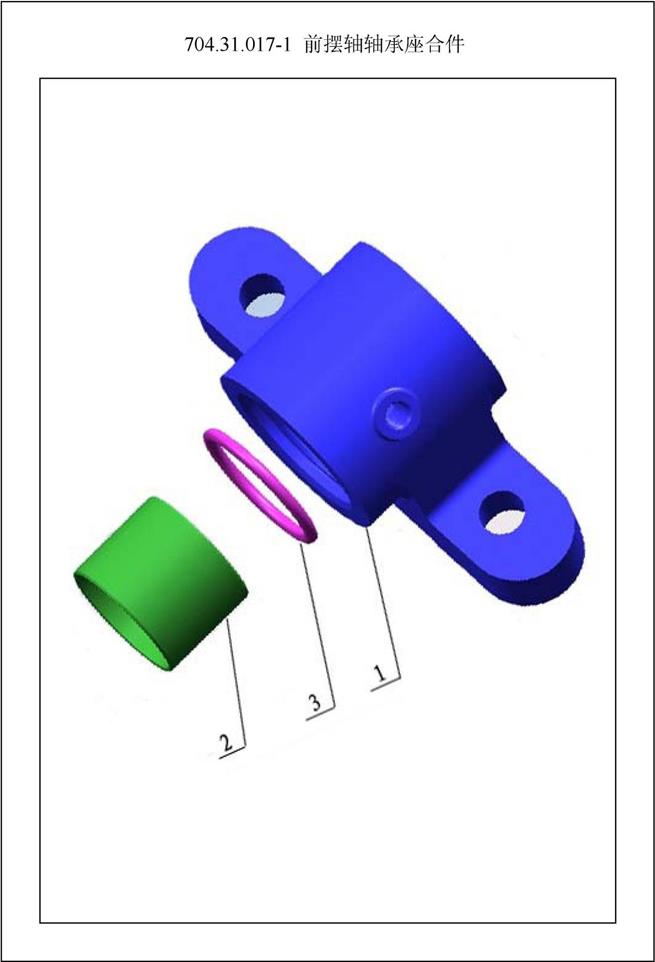

TA704.311(N)-3 31.2-前驱动桥总成-3 FRONT DRIVING AXLE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 1 2 3 |
704.31.017-1 704.31.181-1 704.31.204 GBT3452.1-53X5.3 |
FRONT SWING SHAFT BEARING SEAT COMBINATION FRONT SWING SHAFT BEARING SEAT FRONT SWING SHAFT BUSH |
1 1 1 1 |
26 |

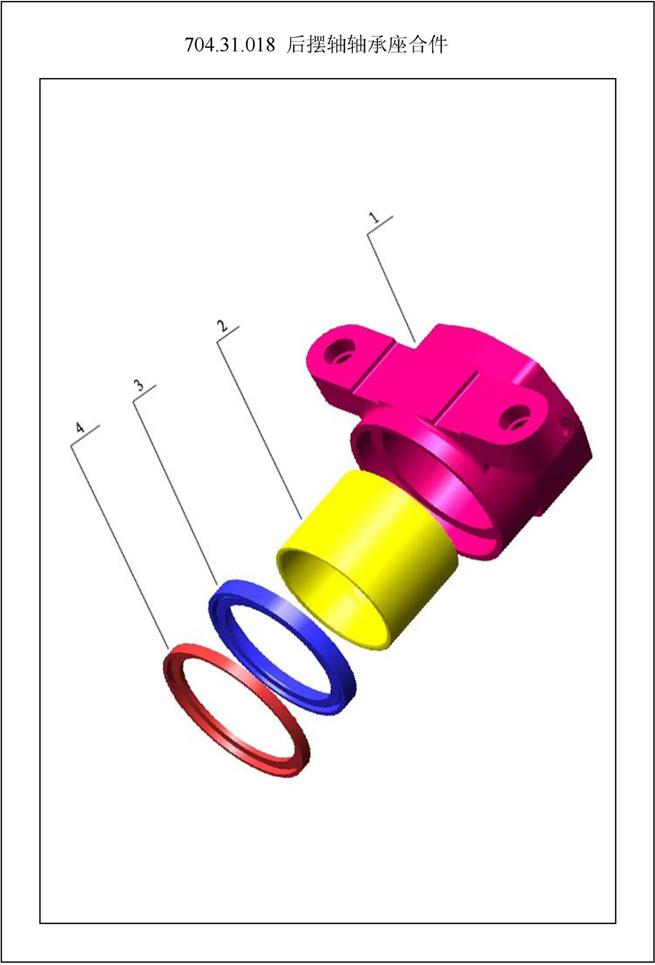

TA704.311(N)-4 31.2-前驱动桥总成-4 FRONT DRIVING AXLE ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 1 2 3 4 |
704.31.018 704.31.171 504.31.170-1 504.31.150 504.31.152 |
REAR SWING SHAFT BEARING SEAT COMBINATION REAR SWING SHAFT BEARING SEAT REAR BUSH REAR FRAMEWORK OIL SEAL REAR SWING SHAFT DUSTPROOF COVER |
1 1 1 1 1 |
28 |

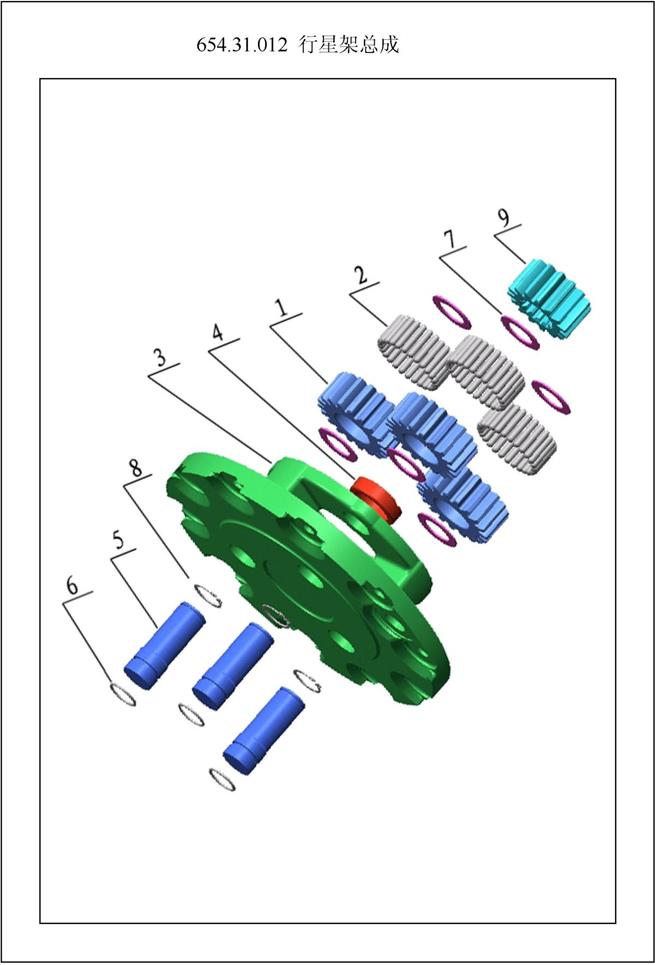

TA704.311(N)-5 31.2-前驱动桥总成-5 FRONT DRIVING AXLE ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 0 1 2 3
4 5 6 7 8
9 |
654.31.012 654.31.012 654.31.102 GBT309-5X25.8 654.31.110
654.31.120 654.31.125 GBT3452.1-20X1.8 654.31.124 GBT894.1-22
654.31.101 |
PLANET CARRIER ASSEMBLY PLANET CARRIER ASSEMBLY PLANET GEAR NEEDLE PLANET CARRIER
SLEEVE PLANET SHAFT O-SEAL RING PLANET GEAR WASHER SNAP RING
SUN GEAR |
1 1 3 51 1
1 3 3 6 3
1 |
30 |
