LOVOL FT824-904 TC5A824-007K Tractor Parts Catalogue 20
FT800A.43C.001-5 43.5-制动系总成-5 43BRAKING SYSTEM ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.21.215 |
副离合回位弹簧 |
AUXILIARY CLUTCH RETURN SPRING |
2 |
|
1 |
TD800.43-01 |
踏板回位弹簧 |
PEDAL RETURN SPRING |
2 |
2010-03_ |
10 |
FT800A.43.401 |
锁销 |
PIN |
1 |
2011-11_ |
11 |
FT800.43.030 |
调整螺钉 |
ADJUSTING SCREW |
2 |
2011-11_ |
2 |
FT800.43.103 |
调整螺钉 |
ADJUSTING SCREW |
2 |
2011-11_ |
3 |
GBT5783-M8X20-A2L |
螺栓 |
1 |
2011-11_ |
|
4 |
GBT93-8-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
5 |
FT800A.43.053 |
制动踏板支承轴焊合 |
BRAKE PEDAL SUPPORT SHAFT WELDMENT |
1 |
2011-11_ |
6 |
FT800A.43C.014 |
右制动摇臂合件 |
RIGHT BRAKE ROCKER UNIT |
1 |
2011-11_ |
6.1 |
FT800A.43.307 |
制动踏板毂衬套 |
BRAKE PEDAL HUB BUSH |
2 |
2011-11_ |
6.2 |
FT800A.43C.016 |
右制动摇臂焊合 |
RIGHT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
6.3 |
GBT879.1-5X16 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
6.4 |
FT800A.43.065 |
制动联锁杆焊合 |
BRAKE CONNECTING LOCK ROD WELDMENT |
1 |
2011-11_ |
7 |
GBT6170-M10-A3L |
螺母 |
NUT |
4 |
2011-11_ |
8 |
FT800A.43C.013 |
左制动摇臂合件 |
LEFT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
8.1 |
FT800A.43.307 |
制动踏板毂衬套 |
BRAKE PEDAL HUB BUSH |
2 |
2011-11_ |
8.2 |
FT800A.43C.015 |
左制动摇臂焊合 |
LEFT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
9 |
GBT894.1-30 |
挡圈 |
1 |
2011-11_ |

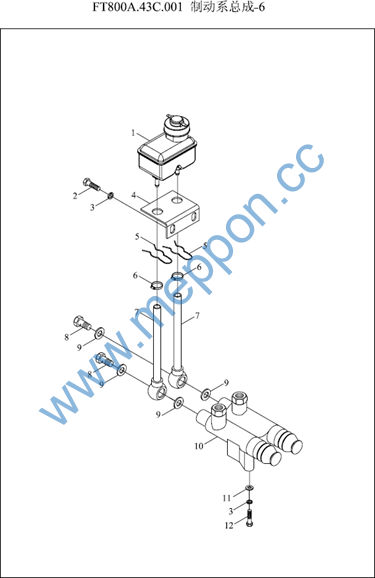

FT800A.43C.001-6 43.6-制动系总成-6 43BRAKING SYSTEM ASSEMBLY-6
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.43.018 |
制动油箱 |
BRAKE OIL TANK |
1 |
2004-01_ |
1 |
TG1204.433.2 |
制动器油箱总成 |
BRAKE OIL TANK ASSEMBLY |
1 |
2010-04_ |
10 |
FT800A.43C.018 |
制动泵总成 |
BRAKE PUMP ASSEMBLY |
1 |
2011-11_ |
11 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
12 |
GBT5783-M10X30-A3L |
螺栓 |
3 |
2011-11_ |
|
2 |
GBT5783-M10X20-A3L |
螺栓 |
2 |
2011-11_ |
|
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
5 |
2011-11_ |
4 |
TD800.43.2 |
制动油箱支架焊合 |
BRAKE OIL TANK BRACKET WELDMENT |
1 |
2011-11_ |
5 |
TG1204.433-04 |
卡环 |
CLAMP RING |
2 |
2011-11_ |
6 |
Q67516 |
A型蜗杆传动式软管环箍 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
7 |
FT800A.43C.105 |
输油软管 |
OIL CONVEYING HOSE |
2 |
2011-11_ |
8 |
FT800.43.115 |
油管接头螺钉 |
OIL PIPE JOINT SCREW |
2 |
2011-11_ |
9 |
JBT982-12 |
组合密封垫圈 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
FT800A.43C.001-7 43.7-制动系总成-7 BREAKE SYSTEM ASSEMBLY-7
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.43.115 |
油管接头螺钉 |
OIL PIPE JOINT SCREW |
4 |
2011-11_ |
10 |
F600190 |
管夹组合(五) |
PIPE CLAMP COMBINATION(5) |
2 |
2011-11_ |
11 |
FT800A.43.335 |
油管固定板 |
FIXED PLATE OF OIL PIPE |
2 |
2011-11_ |
2 |
JBT982-12 |
组合密封垫圈 |
COMBINED SEAL GASKET |
8 |
2011-11_ |
3 |
FT800A.43C.011a |
左制动短油管总成 |
LEFT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2004-01_ |
3 |
FT800A.43C.011b |
左制动短油管总成 |
LEFT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2011-01_ |
4 |
FT800A.43C.012a |
右制动短油管总成 |
RIGHT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2004-01_ |
4 |
FT800A.43C.012b |
右制动短油管总成 |
RIGHT BRAKE SHORT OIL PIPE ASSEMBLY |
1 |
2011-01_ |
5 |
FT800A.43C.017 |
管接头焊合件 |
PIPE JOINT WELDMENT UNIT |
2 |
2011-11_ |
6 |
FT800A.43.315 |
卡套式直通接头体 |
JOINT |
2 |
2011-11_ |
7 |
FT800A.43.057b |
右制动长油管总成 |
RIGHT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
7 |
FT800A.43.057a |
右制动长油管总成 |
RIGHT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2004-01_ |
8 |
FT800A.43.056b |
左制动长油管总成 |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
8 |
FT800A.43.056b |
左制动长油管总成 |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2011-01_ |
8 |
FT800A.43.056a |
左制动长油管总成 |
LEFT BRAKE LONG OIL PIPE ASSEMBLY |
1 |
2004-01_ |
9 |
F600210 |
管夹组合(六) |
PIPE CLAMP COMBINATION(6) |
2 |
2011-11_ |

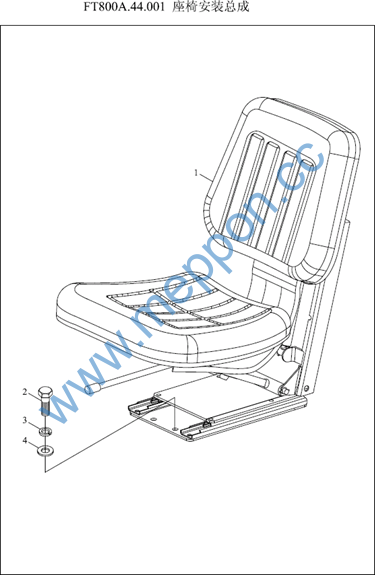

FT800A.44.001 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 2 3 4 |
FT800A.44.011 GBT5783-M12X35-A3L GBT5783-M12X35-A3L GBT93-12-A0P GBT97.1-12-A0P |
座椅总成螺栓 螺栓 垫圈 平垫圈 |
SEAT ASSEMBLY
WASHER WASHER |
1 4 4 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

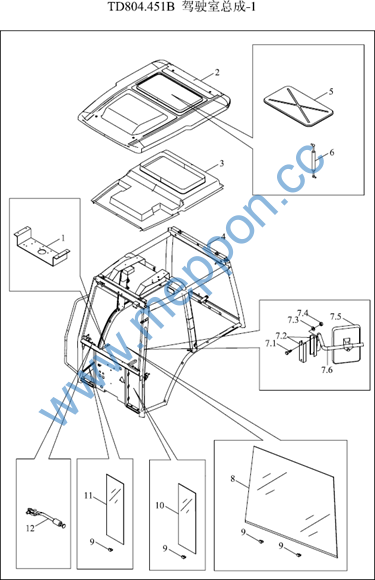

TD804.451B-1 45.1-驾驶室总成-1 45CAB ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.45.160 |
支撑板 |
SUPPORTING BOARD |
1 |
2011-11_ |
10 |
TD804.451-02 |
左前下窗玻璃 |
LEFT FRONT LOWER WINDOW GLASS |
1 |
2011-11_ |
11 |
TD804.451-03 |
右前下窗玻璃 |
RIGHT FRONT LOWER WINDOW GLASS |
1 |
2011-11_ |
12 |
TB600.45-05 |
支撑杆总成 |
SUPPORTING PLATE ASSEMBLY |
2 |
2011-11_ |
2 |
TD804.451.2 |
顶盖总成 |
TOP COVER ASSEMBLY |
1 |
2011-11_ |
3 |
TD804.451B-02 |
内顶衬总成 |
INNER TOP LINER ASSEMBLY |
1 |
2011-11_ |
4 |
TD804.451.1 |
驾驶室焊合 |
DRIVER’S CAB WELDMENT |
1 |
2011-11_ |
5 |
TD804.451-12 |
天窗 |
TOP WINDOW |
1 |
2011-11_ |
6 |
TD804.451-13 |
天窗气弹簧 |
GAS SUSPENSER FOR OPEN THE ROOF |
2 |
2011-11_ |
7 |
TA600.451.9 |
左后视镜总成 |
LEFT REAR-VIEW MIRROR |
1 |
2011-11_ |
7 |
TA600.451.10 |
右后视镜总成 |
RIGHT REAR-VIEW MIRROR |
1 |
2011-11_ |
7.1 |
GBT5781-M6X60-4.8-A1L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
7.2 |
TA600.451.9-03 |
胶垫 |
RUBBER WASHER |
1 |
2011-11_ |
7.2 |
TA600.451.9-03 |
胶垫 |
RUBBER WASHER |
1 |
2011-11_ |
7.2 |
TA600.451.9-02 |
支架夹块 |
BRACKET CLAMP BLOCK |
2 |
2011-11_ |
7.3 |
GBT95-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
7.4 |
GBT41-M6-5-A2L |
六角螺母 |
HEXAGON NUT |
2 |
2011-11_ |
7.5 |
TA600.451-20 |
后视镜 |
REAR VIEW MIRROR |
1 |
2011-11_ |
7.6 |
TA600.451.10-01 |
右后视镜支架 |
RIGHT REAR VIEW MIRROR BRACKET |
1 |
2011-11_ |
7.6 |
TA600.451.9-01 |
左后视镜支架 |
LEFT REAR MIRROR BRACKET |
1 |
2011-11_ |
8 |
TD804.451-01 |
前挡风玻璃 |
FRONT WINDSHIELD |
1 |
2011-11_ |
9 |
TB600.45-03 |
玻璃垫块 |
GLASS MAT BLOCK |
4 |
2011-11_ |

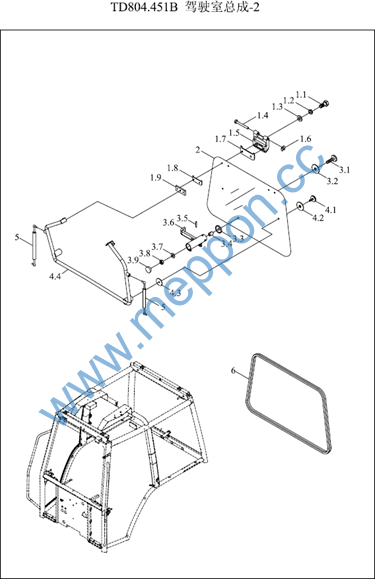

TD804.451B-2 45.1-驾驶室总成-2 DRIVER’S CAB ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD804.451.7 |
后窗总成 |
REAR WINDOW ASSEMBLY |
1 |
2011-11_ |
1 |
TB600.45.6.2 |
后窗合页 |
REAR WINDOW HINGE |
2 |
2011-11_ |
1.1 |
GBT5781-M6X25-4.8-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1.2 |
GBT93-6-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
1.3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
1.4 |
TB600.45.6.2-05 |
后窗合页轴 |
HINGE SHAFT OF REAR WINDOW |
1 |
2011-11_ |
1.4 |
TB600.45.6.2-05 |
后窗合页轴 |
HINGE SHAFT OF REAR WINDOW |
1 |
2011-11_ |
1.5 |
TB600.45.6.2-01 |
后窗合页底座 |
REAR WINDOW HINGE SEAT |
1 |
2011-11_ |
1.6 |
TB600.45.6.2-06 |
卡簧 |
CIRCLIP |
1 |
2011-11_ |
1.7 |
TB600.45.6.2-04 |
后窗合页外垫 |
EXTERNAL MAT OF REAR WINDOW HINGE |
1 |
2011-11_ |
1.8 |
TB600.45.6.2-03 |
后窗合页内垫 |
INTERNAL MAT OF REAR WINDOW HINGE |
1 |
2011-11_ |
1.9 |
TB600.45.6.2-02 |
后窗合页压盖 |
HINGE PRESS COVER OF REAR WINDOW |
1 |
2011-11_ |
2 |
TD804.451.7-01 |
后窗玻璃 |
BACK WINDOW GLASS |
1 |
2011-11_ |
3 |
TA600.451.11 |
后窗锁紧本体总成 |
LOCKING BODY ASSEMBLY OF REAR WINDOW |
1 |
2011-11_ |
3.1 |
TB600.45.6.1-06 |
螺栓杆 |
BOLT ROD |
1 |
2011-11_ |
3.2 |
TB600.45.6.1-03 |
后窗锁紧内垫B平 |
LOCKING INTERNAL MAT B (FLAT) OF REAR |
1 |
2011-11_ |
3.2 |
TB600.45.6.1-03 |
后窗锁紧内垫B平 |
WINDOW |
1 |
2011-11_ |
3.3 |
TB600.45.6.1-02 |
后窗锁紧外垫A凸 |
LOCKING INTERNAL MAT B (FLAT) OF REAR |
1 |
2011-11_ |
3.4 |
TB600.45.6.1-05 |
夹紧套 |
WINDOW |
1 |
2011-11_ |
3.5 |
TB600.45.6.1-07 |
销轴 |
LOCKING EXTERNAL MAT A (PROTRUDING) OF |
1 |
2011-11_ |
REAR WINDOW |
|||||
3.6 |
TA600.451.11-01 |
后窗锁紧本体 |
CLAMP BUSH |
1 |
2011-11_ |
3.7 |
GBT97.1-12-A0P |
平垫圈 |
PIN |
1 |
2011-11_ |
3.8 |
GBT6170-M12-8-A3L |
1型六角螺母 |
1 |
2011-11_ |
|
3.9 |
TB600.45.6.1-04 |
后盖 |
LOCKING BODY OF REAR WINDOW |
1 |
2011-11_ |
4 |
TA600.451.8.1 |
后窗拉手焊合 |
WASHER |
1 |
2011-11_ |
