LOVOL FT754 TC3A754-006K Tractor Parts Catalogue 14

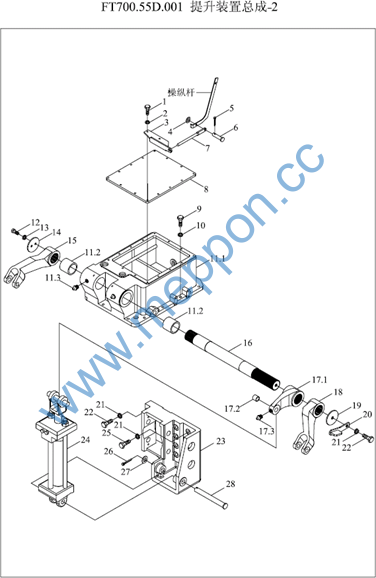

FT700.55D.001-2 55.2-提升装置总成-2 LIFT ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
10 |
GBT93-12-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
11 |
FT700.55D.012a |
提升轴支架总成 |
LIFTING SHAFT BRACKET ASSEMBLY |
1 |
2011-11_ |
11.1 |
FT700.55D.103a |
提升轴支架 |
LIFTING SHAFT BRACKET |
1 |
2011-11_ |
11.2 |
FT700.55D.107 |
铜轴套 |
COPPER SHAFT SLEEVE |
2 |
2011-11_ |
11.3 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2011-11_ |
12 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
13 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
14 |
FT65.55.115 |
左提升臂压板 |
LEFT LIFTING ARM PRESSURE PLATE |
1 |
2011-11_ |
15 |
FT700.55D.105a |
外提升臂(左) |
OUTER LIFTING ARM (LEFT) |
1 |
2011-11_ |
16 |
FT700.55D.101 |
提升轴 |
LIFTING SHAFT |
1 |
2011-11_ |
17 |
FT700.55D.019 |
提升小臂压合 |
LIFTING ARM PRESSURE UNIT |
1 |
2011-11_ |
17.1 |
FT700.55D.102a |
提升小臂 |
LIFTING ARM |
1 |
2011-11_ |
17.2 |
FT700.55D.121 |
提升小臂衬套 |
LIFTING ARM LINING |
1 |
2011-11_ |
17.3 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
18 |
FT700.55D.106a |
外提升臂(右) |
OUTER LIFTING ARM (RIGHT) |
1 |
2011-11_ |
19 |
FT700.55D.116 |
右提升臂压板 |
RIGHT LIFTING ARM PRESSURE PLATE |
1 |
2011-11_ |
2 |
GBT93-8-AOP |
垫圈 |
WASHER |
18 |
2011-11_ |
20 |
FT700.55D.018 |
限位推板焊合 |
LIMITING PUSH PLATE WELDMENT |
1 |
2011-11_ |
21 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
13 |
2011-11_ |
22 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
23 |
FT700.55D.112a |
油缸固定支架 |
OIL CYLINDER FIXING BRACKET |
1 |
2011-11_ |
24 |
FT700.55D.011 |
油缸总成 |
CYLINDER ASSEMBLY |
1 |
2011-11_ |
27 |
GBT95-24-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
28 |
FT700.55D.104 |
销轴 |
PIN |
1 |
2011-11_ |
3 |
FT700.55D.115b |
推杆支架 |
PUSH ROD BRACKET |
1 |
2007-10_ |
FT700.55D.001-2 55.2-提升装置总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3 4 5 6 7
8 9 |
FT700.55D.115a GBT97.1-10-A0P GBT91-3.2X16-A0P GBT882-10X20-A3L FT700.55D.017
FT700.55D.111a GBT5783-M12X40-A3L |
推杆支架平垫圈 开口销 销轴 限位推杆焊合
盖板螺栓 |
PUSH ROD BRACKET WASHER PIN PIN LIMITING PUSH ROD WELDMENT
COVER PLATE BOLT |
1 1 1 1 1
1 12 |
2004-01_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

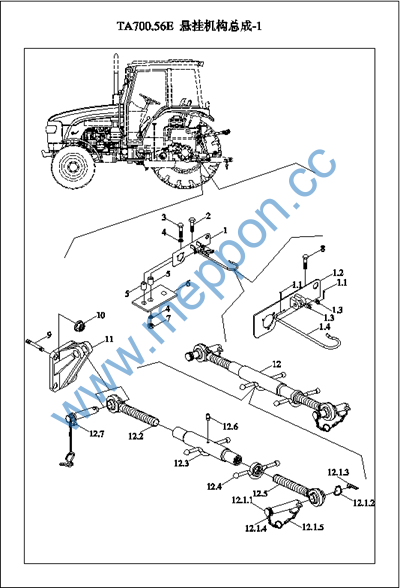

TA700.56E-1 56.1-悬挂机构总成-1 SUSPENSION MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA700.56A.2 |
上拉杆固定卡组合 |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
2013-01_ |
1.1 |
GBT91-2.5X14-A0P |
开口销 |
PIN |
2 |
2013-01_ |
1.1 |
GBT91-2.5X14-A0P |
开口销 |
PIN |
2 |
2013-01_ |
1.2 |
TA700.56A.2.1 |
连接板焊合 |
CONNECTING PLATE WELDMENT |
1 |
2013-01_ |
1.3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2013-01_ |
1.4 |
FT65.56.147b |
固定卡 |
LOCKING CLAMP |
1 |
2013-01_ |
1.4 |
FT65.56.147b |
固定卡 |
LOCKING CLAMP |
1 |
2013-01_ |
10 |
SPL-CO-M16-F3 |
六角凸缘螺母 |
HEXAGON NUT |
4 |
2013-01_ |
11 |
FT700.56D.101a |
上拉杆支座 |
UPPER PULL ROD SUPPORT SEAT |
1 |
2013-01_ |
12 |
TA700.56A.3 |
上拉杆总成 |
UPPER PULL ROD ASSEMBLY |
1 |
2013-01_ |
12.1 |
FT65.56.015 |
上拉杆锁销总成 |
UPPER PULL ROD LOCK PIN ASSEMBLY |
1 |
2013-01_ |
12.1.1 |
FT65.56.132 |
上拉杆联接销 |
UPPER PULL ROD CONNECTING PIN |
1 |
2013-01_ |
12.1.2 |
FT65.56.134 |
锁销环 |
LOCKING PIN RING |
1 |
2013-01_ |
12.1.3 |
FT65.56.135 |
锁销 |
PIN |
1 |
2013-01_ |
12.1.4 |
FT65.56.133 |
联接环 |
CONNECTING RING |
1 |
2013-01_ |
12.1.5 |
FT65.56.030 |
链条及环焊合件 |
CHAIN AND RING WELDMENT |
1 |
2013-01_ |
12.2 |
FT65.56.026b |
上拉杆前调节杆总成 |
UPPER PULL ROD FRONT ADJUSTING ROD |
1 |
2013-01_ |
12.3 |
FT65.56.027 |
上拉杆螺套总成 |
ASSEMBLY |
1 |
2013-01_ |
12.4 |
FT65.56.028 |
上拉杆锁紧螺帽总成 |
UPPER PULL ROD SCREW SLEEVE ASSEMBLY |
1 |
2013-01_ |
12.5 |
FT65.56.029b |
上拉杆后调节杆总成 |
UPPER PULL ROD LOCKING NUT ASSEMBLY |
1 |
2013-01_ |
UPPER PULL ROD REAR ADJUSTING ROD |
|||||
12.6 |
JBT7940.1-M6 |
直通式压注油杯 |
ASSEMBLY |
1 |
2013-01_ |
12.7 |
TA700.56A.3.1 |
上拉杆前连接销总成 |
1 |
2013-01_ |
|
2 |
GBT5782-M8X55-A3L |
六角头螺栓 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2013-01_ |
3 |
GBT5782-M8X50-A3L |
六角头螺栓 |
UPPER PULL ROD FRONT CONNECTING PIN |
1 |
2013-01_ |
4 |
GBT93-8-A0P |
垫圈 |
ASSEMBLY |
4 |
2013-01_ |
TA700.56E-1 56.1-悬挂机构总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
5 6 7 8 9 |
FT700.56D.103 FT700.56D.102 GBT6170-M8-A3L GBT5783-M8X25-A3L GBT899-GM16-M16X50-10.9-A3L |
隔套 连接板螺母 螺栓 双头螺柱 |
SPACER BUSH CONNECTING PLATE NUT BOLT 8.8-A3L STUD |
2 1 1 1 4 |
2013-01_ 2013-01_ 2013-01_ 2013-01_ 2013-01_ |

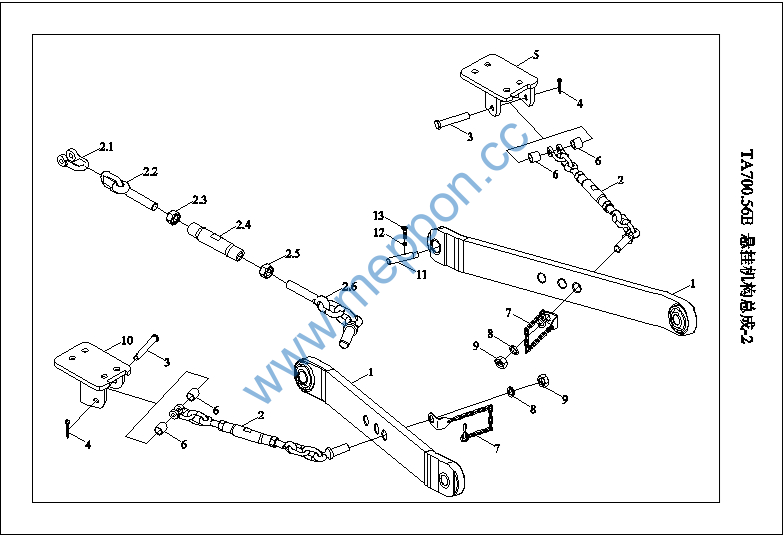

TA700.56E-2 56.2-悬挂机构总成-2 SUSPENSION MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT700.56D.013a |
下拉杆焊接总成 |
LOWER PULL ROD WELDMENT ASSEMBLY |
2 |
2013-01_ |
1 |
FT700.56D.013a |
下拉杆焊接总成 |
LOWER PULL ROD WELDMENT ASSEMBLY |
2 |
2013-01_ |
10 |
TA700.56D.2a |
限位链左支架焊合 |
LIMIT CHAIN LEFT STENTS AND WELDING |
1 |
2013-01_ |
11 |
FT65.56.106 |
下拉杆联接销 |
LOWER PULL ROD CONNECTING PIN |
2 |
2013-01_ |
12 |
GBT93-12-A0P |
垫圈 |
WASHER |
2 |
2013-01_ |
13 |
FT65.56.107 |
定位螺钉 |
LOCATING SCREW |
2 |
2013-01_ |
2 |
TA700.56D.1a |
限位链总成 |
LIMIT CHAIN ASSEMBLY |
2 |
2013-01_ |
2.1 |
TD800.56G.1-02 |
连接叉 |
CONNECTING ROD FORK |
1 |
2013-01_ |
2.2 |
TA700.56D.1.2 |
左旋调节螺栓总成 |
LEVOROTATORY ADJUSTING BOLT ASSEMBLY |
1 |
2013-01_ |
2.3 |
GBT6170-M20-LH-8-A9L |
1型六角螺母 |
NUT |
1 |
2013-01_ |
2.4 |
TA700.56D.1-01 |
调节螺管 |
ADJUSTING SOLENOID |
1 |
2013-01_ |
2.5 |
GBT6170-M20-8-A3L |
1型六角螺母 |
NUT |
1 |
2013-01_ |
2.6 |
TA700.56D.1.1 |
右旋调节螺栓总成 |
DEXTRAL ADJUSTING BOLT ASSEMBLY |
1 |
2013-01_ |
3 |
TA700.56D-02a |
限位链前联接销 |
LIMIT CHAIN LINK PIN |
2 |
2013-01_ |
5 |
TA700.56D.3a |
限位链右支架焊合 |
LIMIT CHAIN RIGHT STENTS AND WELDING |
2 |
2013-01_ |
6 |
TA700.56D-01a |
套 |
COVER |
4 |
2013-01_ |
7 |
TD800.56G.4 |
锁链总成 |
CHAINS ASSEMBLY |
2 |
2013-01_ |
8 |
GBT93-24-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2013-01_ |
9 |
GBT6171-M24X2-8-A3L |
1型六角螺母 |
NUT |
2 |
2013-01_ |

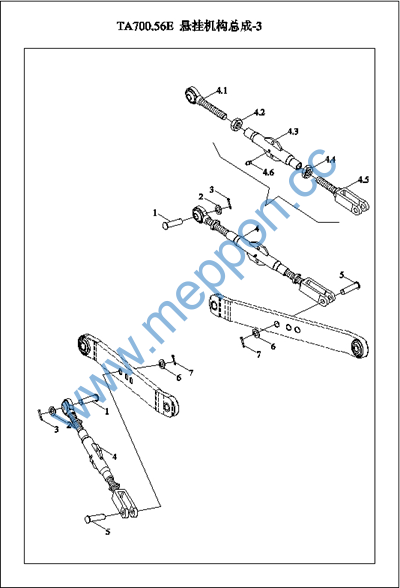

TA700.56E-3 56.3-悬挂机构总成-3 SUSPENSION ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.56.102 |
提升杆上联接销 |
LIFTING ROD UPPER CONNECTING PIN |
2 |
2013-01_ |
2 |
FT65.56.103 |
垫圈 |
WASHER |
2 |
2013-01_ |
3 |
GBT91-5X32-A0P |
开口销 |
PIN |
2 |
2013-01_ |
4 |
FT65.56.012b |
提升杆总成 |
LIFTING ROD ASSEMBLY |
2 |
2013-01_ |
4 |
TA700.56A.5 |
提升杆总成 |
LIFTING ROD ASSEMBLY |
2 |
2013-04_ |
4.1 |
FT65.56.025a |
提升杆上调节杆组合 |
LIFTING ROD UPPER ADJUSTING ROD |
1 |
2013-01_ |
4.2 |
FT65.56.117 |
锁紧螺母右 |
COMBINATION |
1 |
2013-01_ |
4.3 |
FT65.56.024 |
提升杆螺套焊合件 |
LOCKING NUT (RIGHT) |
1 |
2013-01_ |
4.4 |
FT65.56.150 |
锁紧螺母左 |
LIFTING ROD SCREW SLEEVE WELDMENT |
1 |
2013-01_ |
4.5 |
FT65.56.116a |
提升杆下联接叉 |
LOCKING NUT (LEFT) |
1 |
2013-01_ |
LIFTING ROD LOWER CONNECTING FORK |
|||||
4.6 |
JBT7940.1-M6 |
直通式压注油杯 |
1 |
2013-01_ |
|
5 |
FT65.56.151 |
提升杆下联接销 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2013-01_ |
6 |
FT65.56.152 |
垫圈 |
LIFTING ROD LOWER CONNECTING PIN |
2 |
2013-01_ |
7 |
GBT91-6.3X45-A0P |
开口销 |
WASHER |
2 |
2013-01_ |
PIN |

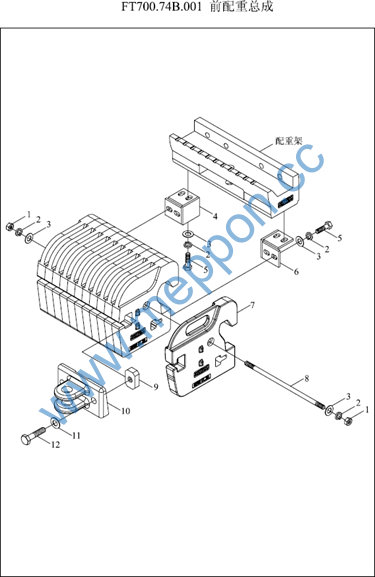

FT700.74B.001 74-前配重总成 74-FRONT BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
2 |
2011-11_ |
10 |
FT650.74.107 |
牵引耳 |
TOWING LUG |
1 |
2011-11_ |
11 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
12 |
GBT5785-M20X1.5X80-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
10 |
2011-11_ |
3 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
10 |
2011-11_ |
4 |
FT700.74B.010 |
右固定块焊接总成 |
RIGHT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
5 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
6 |
FT700.74B.011 |
左固定块焊接总成 |
LEFT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
7 |
FT700.74B.106a |
配重块 |
BALLAST |
11 |
2011-11_ |
8 |
F700.74B.107 |
联接螺栓 |
CONNECTING BOLT |
1 |
2011-11_ |
9 |
TA700.741-02 |
牵引板 |
TOWING PLATE |
2 |
2009-12_ |
9 |
FT650.74.108 |
牵引螺母 |
TOWING NUT |
2 |
2004-01_ |

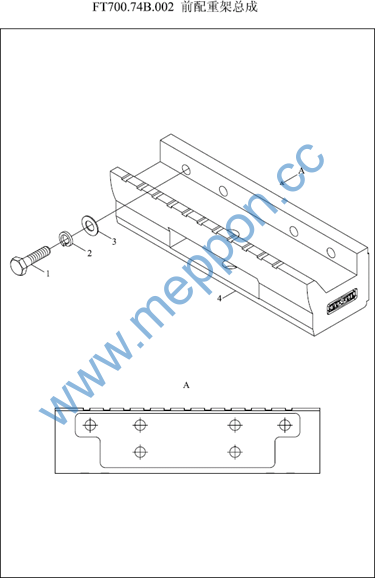

FT700.74B.002 74-前配重架总成 74-FRONT BALLAST BRACKET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 |
GBT5785-M18X1.5X70-10.9-A3L GBT93-18-AOP GBT97.1-18-A0P FT700.74B.105a |
六角头螺栓弹簧垫圈 平垫圈 配重架 |
BOLT SPRING WASHER WASHER BALLAST BRACKET |
6 6 6 1 |
2004-01_ 2004-01_ 2004-01_ 2011-11_ |

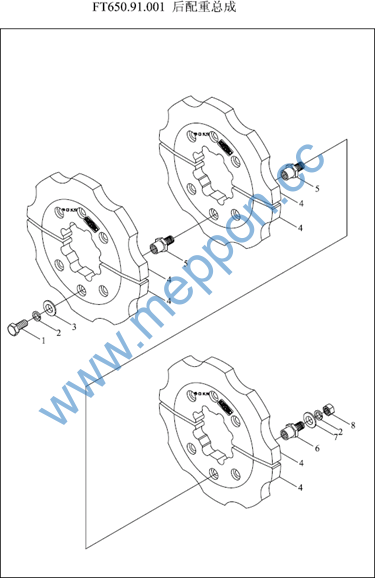

FT650.91.001 91-后配重总成 91-REAR BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M16X40-A3L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2012-09_ |
3 |
FT650.34.104 |
垫圈 |
WASHER |
6 |
2011-11_ |
4 |
FT650.34.101 |
后配重 |
REAR BALLAST |
6 |
2011-11_ |
5 |
FT650.34.103 |
后配重螺钉 |
REAR BALANCE WEIGHT SCREW |
12 |
2011-11_ |
6 |
FT650.34.102 |
后配重螺钉1 |
REAR BALLAST SCREW 1 |
6 |
2011-11_ |
7 |
GBT97.1-16-140HV |
垫圈 |
WASHER |
6 |
|
8 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
6 |
2011-11_ |

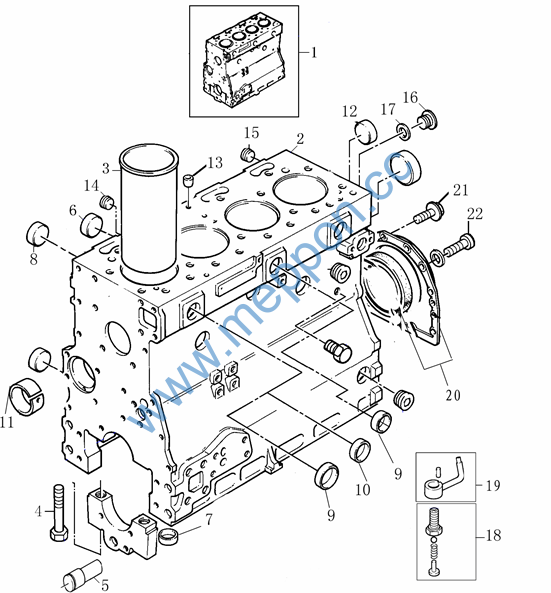

1004C-P4TRT75N06-1 气缸体-1 CYLINDER BLOCK-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TZZ50265 |
机体(总成) |
CYLINDER BLOCK ASSEMBLY |
1 |
2011-11_ |
10 |
T32418124 |
碗堵 |
COREHOLE PLUG |
1 |
2011-11_ |
11 |
T31134165 |
衬套 |
SLEEVE |
1 |
2011-11_ |
12 |
T32416119 |
堵 |
PLUG |
1 |
2011-11_ |
13 |
T32417134 |
堵 |
PLUG |
1 |
2011-11_ |
14 |
T64404002 |
堵 |
PLUG |
1 |
2011-11_ |
15 |
T0650588 |
堵 |
PLUG |
1 |
2011-11_ |
16 |
T32168212 |
堵 |
PLUG |
1 |
2011-11_ |
17 |
T714030009 |
垫圈 |
WASHER |
1 |
2011-11_ |
18 |
T4138A017 |
冷却喷嘴阀 |
PISTON COOLING JET |
4 |
2011-11_ |
19 |
T3861A027 |
冷却喷嘴总成 |
COOLING NOZZLE ASSEMBLY |
4 |
2011-11_ |
2 |
T3711H121 |
机体 |
BLOCK |
1 |
2011-11_ |
20 |
T721050003 |
后油封 |
REAR OIL SEAL |
1 |
2011-11_ |
21 |
T3211C002 |
螺栓 |
BOLT |
6 |
2011-11_ |
22 |
T3211C002 |
螺栓 |
BOLT |
4 |
2011-11_ |
3 |
T3135X062 |
缸套 |
CYLINDER LINER |
4 |
2011-11_ |
4 |
T32166329 |
大瓦螺栓 |
BOLT |
10 |
2011-11_ |
5 |
T3271H004A |
介轮轴 |
SHAFT |
1 |
2011-11_ |
6 |
T3774A004 |
挺杆腔堵 |
PLUG |
4 |
2011-11_ |
7 |
T33142111 |
定位套 |
LOCATING SLEEVE |
10 |
2011-11_ |
8 |
T32418122 |
碗堵 |
COREHOLE PLUG |
6 |
2011-11_ |
9 |
T0650710 |
碗堵 |
COREHOLE PLUG |
6 |
2011-11_ |
