LOVOL FT754 TC3A754-006K Tractor Parts Catalogue 10
TA700.411D 41.1-动力输出传动总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 8 9 |
TA700.411-11 TA700.411-02 GBT297-30210 |
中间齿轮挡圈 动力输出一级轴圆锥滚子轴承 |
MIDDLE GEAR RETAINER RING PTO 1ST SHAFT BEARING |
1 1 1 |
2011-11_ 2011-11_ 2011-11_ |

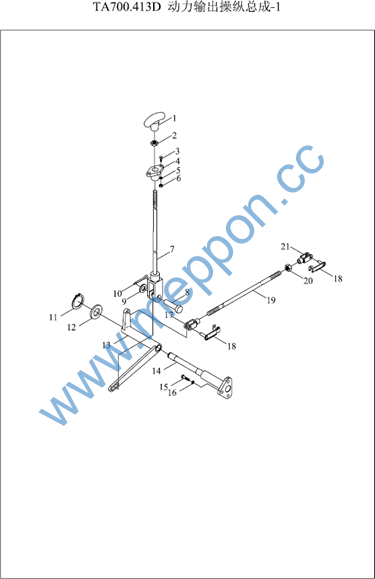

TA700.413D-1 41.3.1-动力输出操纵总成-1 PTO CONTROL ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.38.051 |
拉压手柄 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
10 |
GBT91-3.2X22-A0P |
开口销 |
PIN |
1 |
2011-11_ |
11 |
GBT894.1-20 |
挡圈20 |
BLCOKING RING |
1 |
2011-11_ |
12 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
12 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
13 |
TA700.412.2 |
双摇臂焊合 |
DOUBLE ROCKER WELDMENT |
1 |
2011-11_ |
14 |
TA700.412.1 |
支座焊合 |
SEAT WELDMENT |
1 |
2011-11_ |
15 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
16 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
17 |
FT800A.43B.119 |
左旋拉杆叉 |
LEFT REVOLVING PULL ROD FORK |
1 |
2011-11_ |
18 |
FT800A.43B.011 |
定位销铆合件 |
LOCATING PIN RIVET UNIT |
2 |
2011-11_ |
19 |
TA700.412-06 |
中间拉杆 |
MIDDLE PULL ROD |
1 |
2011-11_ |
2 |
GBT6171-M10X1-LH-A2L |
螺母 |
NUT |
1 |
2011-11_ |
20 |
GBT6172.1-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
21 |
FT800A.43B.116 |
右旋拉杆叉 |
RIGHT REVOLVING PULL ROD FORK |
1 |
2011-11_ |
3 |
GBT5783-M6X20-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
4 |
TA700.412.4 |
导向管焊合 |
GUIDE PIPE WELDMENT |
1 |
2011-11_ |
5 |
GBT93-6-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
6 |
GBT6170-M6-A2L |
螺母 |
NUT |
2 |
2011-11_ |
7 |
TA700.412.3 |
操纵杆焊合 |
CONTROL ROD WELDMENT |
1 |
2011-11_ |
8 |
GBT882-B10X32-A0P |
销轴 |
PIN |
1 |
2011-11_ |
9 |
GBT95-10-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |

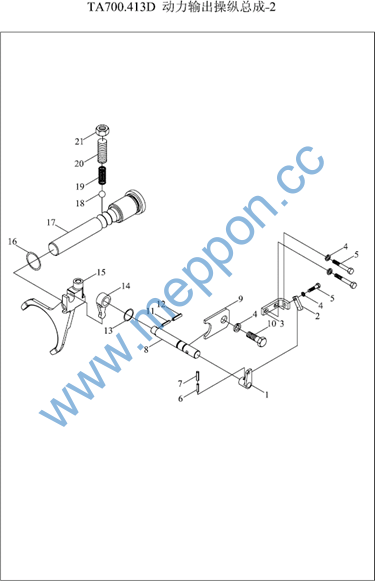

TA700.413D-2 41.3.2-动力输出操纵总成-2 PTO CONTROL ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA700.412-05 |
后端摇臂 |
REAR ROCKER |
1 |
2011-11_ |
10 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
1 |
2011-11_ |
11 |
GBT879.1-5X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
12 |
GBT879.1-8X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
13 |
GBT3452.1-21.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
13 |
GBT3452.1-20X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2012-08_ |
14 |
TA700.412-03 |
拨头 |
FORK HEAD |
1 |
2011-11_ |
15 |
TA700.412-01 |
拨叉 |
FORK |
1 |
2011-11_ |
16 |
GBT3452.1-22.4X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
17 |
TA700.412-02 |
拨叉轴 |
FORK SHAFT |
1 |
2011-11_ |
17 |
TA700.412-02 |
拨叉轴 |
FORK SHAFT |
1 |
2011-11_ |
18 |
GBT308-9.5-G200-b |
钢球 |
BALL |
1 |
2011-11_ |
19 |
FT704.42B.163 |
拨叉轴定位弹簧 |
FORK SHAFT LOCATING SPRING |
1 |
2011-09_ |
19 |
FT300.41.123 |
拨叉轴定位弹簧 |
FORK SHAFT LOCATING SPRING |
1 |
|
2 |
TA700.412-08 |
限位板 |
LIMIT PLATE |
1 |
2011-11_ |
20 |
GBT73-M12X16 |
开槽平端紧定螺钉 |
SCREW |
1 |
2011-11_ |
21 |
GBT6172.1-M12-A3L |
螺母 |
NUT |
1 |
2011-11_ |
3 |
TA700.412-07 |
限位支座 |
LIMITING SEAT |
1 |
2011-11_ |
4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
5 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
6 |
GBT879.1-5X35 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
7 |
GBT879.1-8X35 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
8 |
TA700.412-04 |
转轴 |
ROTATING SHAFT |
1 |
2011-11_ |
9 |
TA700.412-09 |
定位板 |
LOCATING PLATE |
1 |
2011-11_ |

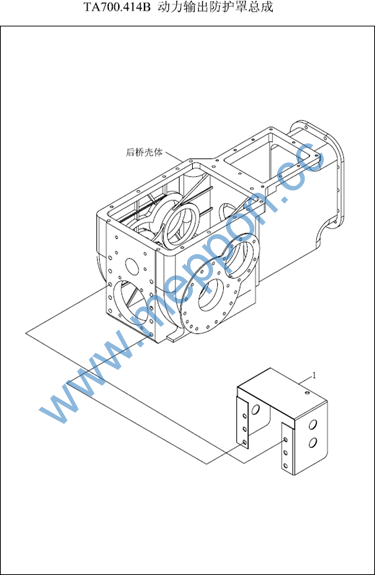

TA700.414B 41.4-动力输出防护罩总成 41.4-PTO BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA700.414B.1 |
动力输出防护罩焊合 |
PTO BONNET WELDMENT |
1 |
2011-11_ |

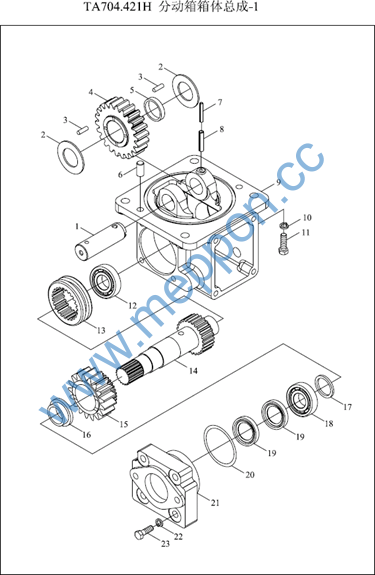

TA704.421H-1 42.1.1-分动箱箱体总成-1 TRANSFER CASE BODY ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA704.421G.1-05 |
中间轴 |
MIDDLE SHAFT |
1 |
2011-11_ |
10 |
GBT93-12-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
12 |
GBT276-6206 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
13 |
FT300.37.115 |
Ⅰ-Ⅱ档啮合套 |
I-II SHIFT COLLAR |
1 |
2011-11_ |
14 |
FT704.42B.118 |
输出轴 |
OUTPUT SHAFT |
1 |
2011-11_ |
15 |
FT704.42B.115 |
分动箱被动齿轮 |
TRANSFER CASE DRIVEN GEAR |
1 |
2011-11_ |
16 |
FT704.42B.161 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
17 |
FT704.42B.162 |
调整隔套 |
ADJUSTING BUSH |
1 |
2011-11_ |
18 |
GBT276-6007 |
轴承6007 |
BEARING |
1 |
2011-11_ |
19 |
GBT9877.1-FB32X52X8D |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2011-11_ |
2 |
TA704.421G.1-04 |
垫圈 |
WASHER |
2 |
2011-11_ |
20 |
GBT3452.1-69X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
21 |
FT704.42B.117 |
油封座 |
OIL SEAL CAGE |
1 |
2011-11_ |
22 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
12 |
2011-11_ |
23 |
GBT5783-M10X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
3 |
GBT309-5X15.8 |
滚针 |
NEEDLE |
40 |
2011-11_ |
4 |
TA704.421H.1-01 |
惰轮Ⅱ |
IDLER Ⅱ |
1 |
2011-11_ |
5 |
TA704.421G.1-03 |
滚针中间隔圈 |
NEEDLE MIDDLE SPACER RING |
1 |
2011-11_ |
6 |
GBT119.1-10h8X20-A0P |
圆柱销 |
PIN |
2 |
2011-11_ |
7 |
GBT879.2-3.5X24 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
8 |
GBT879.1-6X24 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
9 |
TA704.421G.1-01 |
分动箱壳体 |
TRANSFER CASE HOUSING |
1 |
2011-11_ |
TA704.421H-2 42.1.2-分动箱箱体总成-2 TRANSFER CASE BODY ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT3452.1-132X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
10 |
TA704.421G.1-06 |
分动箱拨叉 |
TRANSFER CASE FORK |
1 |
2011-11_ |
11 |
GBT308-9.5-G200-b |
钢球 |
BALL |
1 |
2011-11_ |
12 |
FT704.42B.163 |
拨叉轴定位弹簧 |
FORK SHAFT LOCATING SPRING |
1 |
2011-11_ |
13 |
GBT91-4X32-A0P |
开口销 |
PIN |
1 |
2011-11_ |
14 |
GBT3452.1-11.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
15 |
FT704.42B.123 |
分动箱拨叉轴 |
TRANSFER CASE FORK SHAFT |
1 |
2011-11_ |
16 |
GBT3452.1-54.5X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
17 |
FT704.42B.113 |
轴承盖 |
BEARING COVER |
1 |
2011-11_ |
18 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
2 |
FT704.42B.014 |
拨叉轴焊合件 |
FORK SHAFT WELDMENT |
1 |
2011-11_ |
3 |
FT704.42B.124 |
拨叉轴隔套 |
FORK SHAFT SPACER BUSH |
1 |
2011-11_ |
4 |
GBT3452.1-15X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
5 |
FT704.42B.114 |
拨叉轴侧盖 |
FORK SHAFT SIDE COVER |
1 |
2011-11_ |
6 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
8 |
2011-11_ |
7 |
GBT5783-M10X45-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
8 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
8 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
9 |
FT804.42.110 |
螺堵 |
SCREW PLUG |
1 |
2011-11_ |

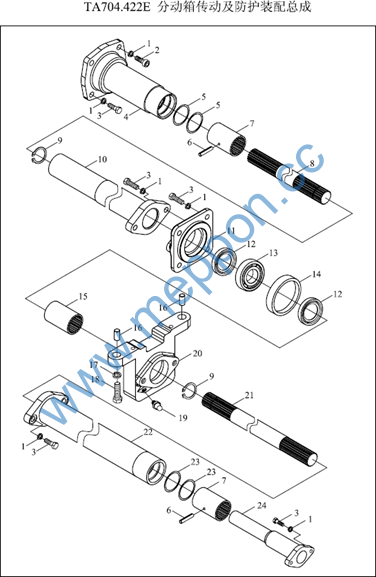

TA704.422E 42.2-分动箱传动及防护装配总成 42.2-TRANSFER CASE TRANSMISSION AND BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
14 |
2011-11_ |
10 |
FT704.42B.012 |
护套焊合Ⅲ |
GUARD SLEEVE WELDMENT Ⅲ |
1 |
2011-11_ |
10 |
FT704.42B.012 |
护套焊合Ⅲ |
GUARD SLEEVE WELDMENT Ⅲ |
1 |
2011-11_ |
11 |
FT704.42B.116a |
中间轴承座端盖 |
MIDDLE BEARING SEAT END COVER |
1 |
2011-11_ |
11 |
FT704.42B.116 |
中间轴承座端盖 |
MIDDLE BEARING SEAT END COVER |
1 |
2002-01_ |
12 |
GBT9877.1-FB40X62X8 |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2011-11_ |
13 |
GBT276-6208 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
14 |
FT654.42.140 |
轴承衬套 |
BEARING BUSH |
1 |
2002-01_ |
14 |
FT654.42.140a |
轴承衬套 |
BEARING BUSH |
1 |
2011-11_ |
15 |
FT704.42B.136 |
传动轴花键连接套 |
TRANSMISSION SHAFT SPLINE CONNECTING |
1 |
2011-11_ |
SLEEVE |
|||||
16 |
GBT119.1-8H8X20-A1 |
圆柱销 |
2 |
2011-11_ |
|
17 |
GBT93-16-A0P |
弹簧垫圈 |
PIN |
2 |
2011-11_ |
18 |
GBT5783-M16X45 |
螺栓 |
SPRING WASHER |
2 |
2004-01_ |
19 |
JBT7940.1-M10X1 |
直通式压注油杯 |
BOLT |
1 |
2011-11_ |
2 |
GBT70.1-M10X20 |
内六角圆柱头螺钉 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2011-11_ |
SCREW |
|||||
20 |
FT704.42B.133a |
中间轴承座 |
1 |
2011-11_ |
|
21 |
FT654.42.121 |
后传动轴 |
MIDDLE BEARING SEAT |
1 |
2011-11_ |
22 |
FT704.42B.011 |
护套焊合Ⅱ |
REAR TRANSMISSION SHAFT |
1 |
2011-11_ |
23 |
GBT3452.1-45.0X2.65G |
液压气动用O形橡胶密封圈 |
GUARD SLEEVE WELDMENT Ⅱ |
2 |
2011-11_ |
24 |
FT704.42B.010 |
护套焊合Ⅰ |
O-SEAL RING |
1 |
2011-11_ |
GUARD SLEEVE WELDMENT Ⅰ |
|||||
3 |
GBT5783-M10X25-A3L |
螺栓 |
12 |
2011-11_ |
|
4 |
FT704.42B.013 |
护套焊合Ⅳ |
BOLT |
1 |
2011-11_ |
5 |
GBT3452.1-46.2X2.65G |
液压气动用O形橡胶密封圈 |
GUARD SLEEVE WELDMENT Ⅳ |
2 |
2011-11_ |
6 |
GBT879.1-6X40 |
弹簧圆柱销 |
O-SEAL RING |
2 |
2004-01_ |
7 |
FT654.42.120 |
连接花键套 |
SPRING COLUMN PIN |
2 |
2011-11_ 186 |
TA704.422E 42.2-分动箱传动及防护装配总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
FT654.42.139 GBT894.1-30 |
前传动轴挡圈 |
FRONT TRANSMISSION SHAFT RETAINER RING |
1 2 |
2011-11_ 2011-11_ |

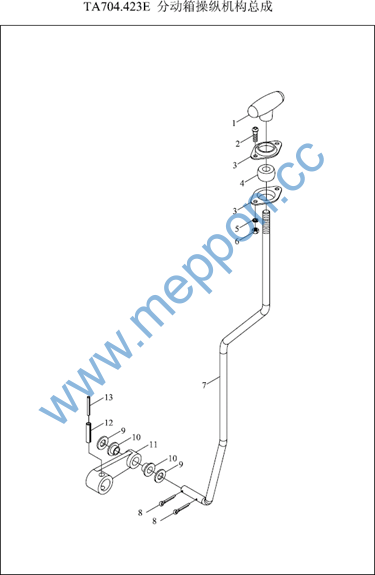

TA704.423E 42.3-分动箱操纵机构总成 42.3-TRANSFER CASE CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.38.051 |
拉压手柄 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
10 |
FT654.42.107 |
操纵杆衬套 |
CONTROL ROD LINER |
2 |
2011-11_ |
11 |
FT704.42B.105 |
杠杆板 |
LEVER PLATE |
1 |
2011-11_ |
12 |
GBT879.1-8X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
13 |
GBT879.1-5X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
2 |
GBT818-M6X14-A2L |
十字槽盘头螺钉 |
SCREW |
2 |
2011-11_ |
3 |
TG1204.435.2-01 |
球面轴衬座 |
SPHERICAL SHAFT LINING SEAT |
2 |
2011-11_ |
3 |
TG1204.435.2-01 |
球面轴衬座 |
SPHERICAL SHAFT LINING SEAT |
2 |
2011-11_ |
4 |
FT65.38.504 |
球面轴衬 |
SPHERICAL SHAFT LINING |
1 |
2011-11_ |
5 |
GBT93-6-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
6 |
GBT6170-M6-A2L |
螺母 |
NUT |
2 |
2011-11_ |
7 |
FT654.42.144a |
操纵杆 |
CONTROL ROD |
1 |
2007-01_ |
8 |
GBT91-2X18-A0P |
开口销 |
PIN |
2 |
2011-11_ |
9 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |

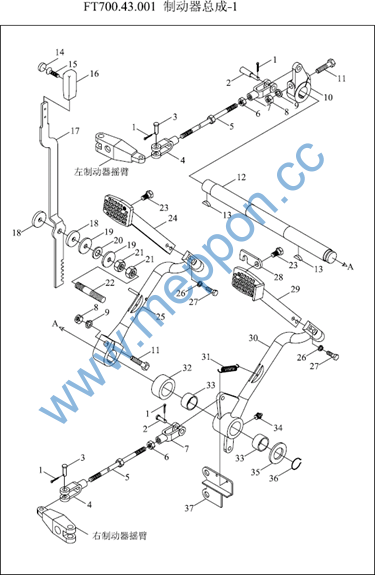

FT700.43.001-1 43.1-制动器总成-1 43BRAKER ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT91-3.2X28-A0P |
开口销 |
PIN |
4 |
2009-03_ |
1 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
4 |
2004-01_ |
1 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
4 |
2004-01_ |
10 |
FT65.43.123 |
制动踏板左摇臂 |
BRAKE PEDAL LEFT ROCKER |
1 |
2011-11_ |
11 |
GBT5782-M12X70-A2L |
六角头螺栓 |
BOLT |
2 |
2004-01_ |
12 |
FT700.43.124 |
制动踏板轴 |
BRAKE PEDAL SHAFT |
1 |
2011-11_ |
13 |
GBT1099-6X25 |
键 |
KEY |
2 |
2011-11_ |
14 |
FT65.43.151 |
手柄盖 |
HANDLE COVER |
2 |
2011-11_ |
15 |
GBT68-M5X12 |
螺钉 |
2 |
2011-11_ |
|
16 |
FT65.43.150 |
手柄 |
HANDLE |
1 |
2011-11_ |
17 |
FT700.43.137 |
停车锁板 |
PARKING LOCKING PLATE |
1 |
2011-11_ |
18 |
FT300.43.159 |
手制动摩擦片 |
HAND BRAKE FRICTION DISC |
2 |
2011-11_ |
19 |
FT300.43.160 |
大垫圈 |
WASHER |
2 |
2011-11_ |
2 |
FT65.43.140 |
联接销 |
CONNECT PIN |
1 |
2011-11_ |
2 |
FT65.43.140 |
联接销 |
CONNECT PIN |
1 |
2011-11_ |
20 |
GBT955-14-A3L |
波形弹性垫圈 |
WASHER |
1 |
2011-11_ |
21 |
GBT6173-M12X1.5-A3L |
六角薄螺母 |
NUT |
2 |
2011-11_ |
22 |
GBT899-AM12-M12X1.5X40-A3L |
双头螺柱 |
8.8-A3L STUD |
1 |
2011-11_ |
23 |
FT65.43.132 |
螺钉 |
2 |
2011-11_ |
|
24 |
FT700.43.024 |
左制动踏板焊合 |
LEFT BRAKE PEDAL WELDMENT |
1 |
2011-11_ |
25 |
FT65.43.021 |
左制动踏板焊接总成 |
LEFT BRAKE PEDAL WELDMENT ASSEMBLY |
1 |
2011-11_ |
26 |
GBT93-8 |
垫圈8 |
WASHER 8 |
4 |
2011-11_ |
27 |
FT65.43.155 |
螺栓 |
BOLT |
4 |
2011-11_ |
28 |
FT65.43.130 |
连锁板 |
INTERLOCKING PLATE |
1 |
2011-11_ |
29 |
FT700.43.023 |
右制动踏板焊合 |
RIGHT BRAKE PEDAL WELDMENT |
1 |
2011-11_ |
