LOVOL FT254 TL1A254-001K Tractor Parts Catalogue 16
FT250.44B.001 44-座椅总成 44-SEAT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT250.44B.010 |
座椅 |
SEAT |
1 |
2011-11_ |
2 |
GBT5783-M8X25-Zn.D |
六角头螺栓 |
BOLT |
2 |
2004-01_ |
3 |
FT250.44.144 |
座椅前支架 |
SEAT FRONT BRACKET |
1 |
|
4 |
GBT97.1-8 |
垫圈 |
WASHER |
4 |
2011-11_ |
5 |
GBT93-8-Zn.D |
标准型弹簧垫圈 |
WASHER |
4 |
2004-01_ |
6 |
GBT6170-M8-Zn.D |
1型六角螺母 |
NUT |
2 |
2011-11_ |
7 |
GBT5783-M10X20-Zn.D |
六角头螺拴 |
HEXAGON BOLT |
2 |
2011-01_ |
8 |
GBT93-10-Zn.D |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
9 |
GBT5783-M8X20-Zn.D |
六角头螺栓 |
BOLT |
2 |

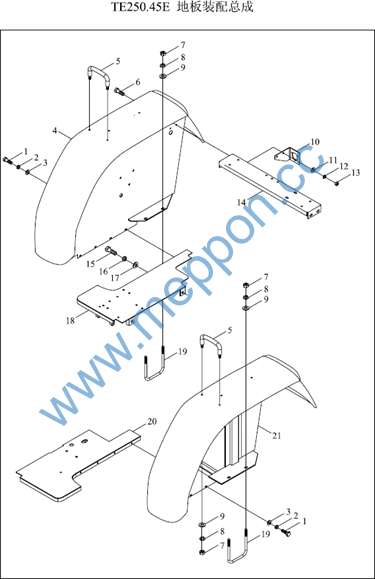

TE250.45E 45-地板装配总成 45-FLOOR INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5781-M6X16-A2L |
六角头螺栓 |
BOLT |
10 |
2011-11_ |
10 |
TE250.45A-02 |
插座固定板 |
SOCKET FIXING PLATE |
1 |
2011-11_ |
11 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
12 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
14 |
TE250.45E-01 |
加固板 |
STRENGTHEN PLATE |
1 |
2011-11_ |
15 |
GBT5781-M10X25-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
16 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
17 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
18 |
TE250.45E.2 |
右地板焊合 |
RIGHT FLOOR WELDMENT |
1 |
2011-11_ |
19 |
FT250.47.131 |
U型螺栓 |
U BOLT |
4 |
2011-11_ |
2 |
GBT93-6-A0P |
垫圈 |
WASHER |
10 |
2011-11_ |
20 |
TE250.45E.1 |
左地板焊合 |
LEFT FLOOR WELDMENT |
1 |
2011-11_ |
21 |
TE250.45E.3 |
左挡泥板焊合 |
LEFT MUD GUARD WELDMENT |
1 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
10 |
2011-11_ |
4 |
TE250.45E.4 |
右挡泥板焊合 |
RIGHT MUD GUARD WELDMENT |
1 |
2011-11_ |
5 |
FT250.47.163 |
扶手 |
ARMREST |
2 |
2011-11_ |
6 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
6 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
7 |
GBT6170-M12-A3L |
螺母 |
NUT |
12 |
2011-11_ |
8 |
GBT93-12-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
9 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
12 |
2011-11_ |

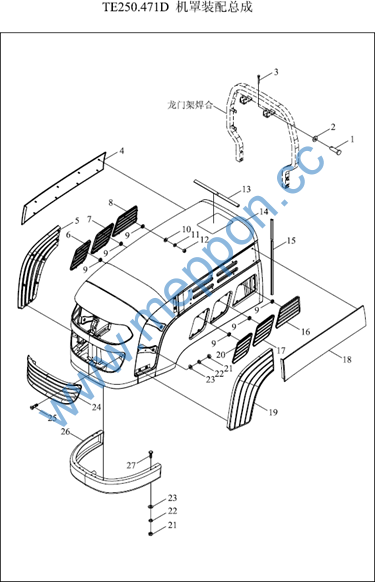

TE250.471D 47.1-机罩装配总成 47.1-BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT882-B12X50-A0P |
销轴 |
PIN |
2 |
2011-11_ |
10 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
56 |
2011-11_ |
11 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
56 |
2011-11_ |
12 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
56 |
2011-11_ |
13 |
TE250.471D-01 |
减震橡胶条 |
SHOCK ABSORBER RUBBER STRIP |
1 |
2010-05_ |
14 |
TE250.471D.2 |
机罩焊合 |
BONNET WELDMENT |
1 |
2013-12_ |
14 |
TE250.471D.1 |
机罩焊合 |
BONNET WELDMENT |
1 |
2011-11_ |
15 |
FT250.47C.230 |
机罩密封条 |
BONNET SEAL STRIP |
1 |
2011-11_ |
16 |
FT250B.47.310 |
左后下栅格 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
17 |
FT250B.47.308 |
左中下栅格 |
LEFT MIDDLE LOWER GRID |
1 |
2011-11_ |
18 |
FT250B.47.304 |
左后装饰板 |
LEFT REAR ADORN BOARD |
1 |
2011-11_ |
19 |
FT250B.47.302 |
左前栅格 |
LEFT FRONT GRID |
1 |
2011-11_ |
2 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
20 |
FT250B.47.306 |
左前下栅格 |
LEFT FRONT LOWER GRID |
1 |
2011-11_ |
21 |
GBT6170-M6-A2L |
螺母 |
NUT |
13 |
2011-11_ |
22 |
GBT93-6-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
23 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
12 |
2011-11_ |
24 |
FT250B.47.301 |
前脸栅格 |
FRONT GRID |
1 |
2011-11_ |
25 |
GBT818-M6X16-A2L |
十字槽盘头螺钉 |
SCREW |
2 |
2011-11_ |
26 |
TE250B.47.2 |
机罩下围板焊接总成 |
BONNET LOW PLATE WELD ASSEMBLY |
1 |
2011-11_ |
27 |
GBT5783-M6X20-A2L |
螺栓 |
BOLT |
10 |
2011-11_ |
3 |
GBT91-4X20-A0P |
开口销 |
PIN |
2 |
2011-11_ |
4 |
FT250B.47.305 |
右后装饰板 |
RIGHT REAR ADORN BOARD |
1 |
2011-11_ |
5 |
FT250B.47.303 |
右前栅格 |
RIGHT FRONT GRID |
1 |
2011-11_ |
6 |
FT250B.47.307 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
TE250.471D 47.1-机罩装配总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 7 8 9 |
FT250B.47.309 FT250B.47.309 FT250B.47.311 TB400B.471-18 |
右中下栅格右中下栅格右后下栅格垫块 |
RIGHT MIDDLE LOWER GRID RIGHT MIDDLE LOWER GRID RIGHT REAR LOWER GRID PAD BLOCK |
1 1 1 24 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |

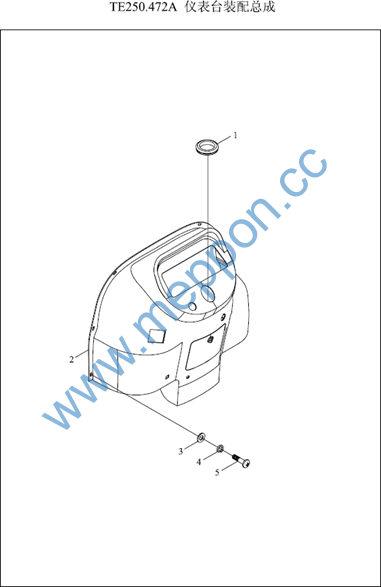

TE250.472A 47.2-仪表台装配总成 47.2-DASHBOARD INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 2 3 4
5 |
FT250.47.180 FT250.47.180 TE250.47C.1 GBT97.1-5-A0P GBT93-5-A0P
GBT818-M5X10-A2L |
转向柱管支撑座转向柱管支撑座仪表台总成 垫圈 标准型弹簧垫圈十字槽盘头螺钉 |
STEERING COLUMN SUPPORTING SEAT STEERING COLUMN SUPPORTING SEAT DASHBOARD ASSEMBLY WASHER WASHER
SCREW |
1 1 1 6 6
6 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

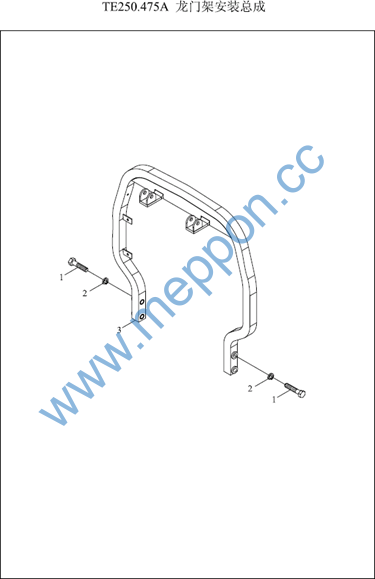

TE250.475A 47.5-龙门架安装总成 47.5-PORTAL FRAME INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 2 3 |
GBT5783-M14X60-A3L GBT93-14-A0P GBT93-14-A0P TE300.47.2 |
六角头螺栓弹簧垫圈 弹簧垫圈 龙门架焊合 |
BOLT SPRING WASHER SPRING WASHER PORTAL FRAME WELDMENT |
4 4 4 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |
