LOVOL FT254 TL1A254-001K Tractor Parts Catalogue 10

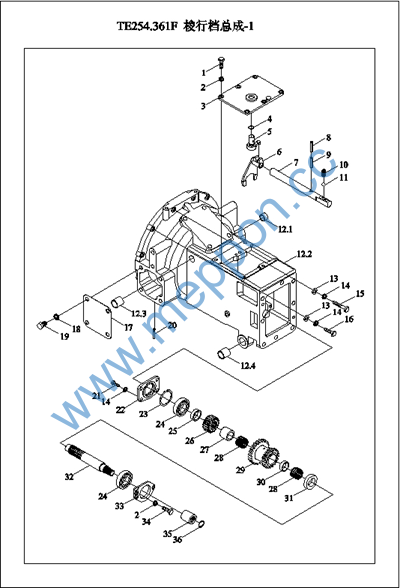

TE254.361F-1 36.1-梭行档总成-1 SHUTTLE SHIFT ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
6 |
|
10 |
FT250.37.148 |
拨叉轴锁定弹簧 |
FORK SHAFT LOCKING SPRING |
1 |
|
10 |
FT250.37.148 |
拨叉轴锁定弹簧 |
FORK SHAFT LOCKING SPRING |
1 |
|
11 |
GBT308-8.731-G200-b |
钢球 |
BALL |
1 |
|
12 |
TE250.361F.1 |
离合器壳压合 |
CLUTCH HOUSING UNIT |
1 |
|
12 |
TE250.361F.1 |
离合器壳压合 |
CLUTCH HOUSING UNIT |
1 |
|
12.1 |
FT250.36.102 |
摇臂轴短衬套 |
ROCKER SHAFT SHORT BUSH |
1 |
|
12.2 |
TE250.361F.1-01a |
离合器壳体 |
CLUTCH HOUSING |
1 |
|
12.3 |
FT250.36.103 |
摇臂轴长衬套 |
ROCKER SHAFT LONG BUSH |
1 |
|
12.4 |
FT250.36.104 |
踏板轴衬套 |
PEDAL SHAFT BUSH |
2 |
|
13 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
12 |
|
14 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
16 |
|
15 |
GBT5782-M10X55-A3L |
六角头螺栓 |
BOLT |
4 |
|
16 |
GBT5783-M10X35-A3L |
螺栓 |
BOLT |
8 |
|
17 |
FT250.36.110 |
检查孔侧盖 |
INSPECTION HOLE SIDE COVER |
2 |
|
18 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
|
18 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
|
19 |
TE250.361F-17 |
螺栓 |
BOLT |
8 |
|
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
9 |
|
20 |
GBT91-4X20-A0P |
开口销 |
PIN |
1 |
|
21 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
|
22 |
TE250.361F-04 |
轴承压盖 |
BEARING PRESSURE COVER |
1 |
|
23 |
TE250.361F-21 |
调整垫片 |
ADJUSTING WASHER |
1 |
|
24 |
GBT276-6305 |
轴承 |
BEARING |
2 |
|
25 |
TE250.361F-05 |
隔套 |
SPACER BUSH |
1 |
TE254.361F-1 36.1-梭行档总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
26 |
TE300.361-01 |
前驱动主动齿轮 |
FRONT DRIVING GEAR |
1 |
|
26 |
TE300.361-01 |
前驱动主动齿轮 |
FRONT DRIVING GEAR |
1 |
|
27 |
TE250.361F-25 |
隔套Ⅰ |
SPACER BUSH I |
1 |
|
28 |
JBT7918 |
滚针轴承K30X35X27 |
BEARING |
2 |
|
29 |
TE250.361F-09 |
梭行档从动双联齿轮 |
SHUTTLE SHIFT DRIVEN DUAL GEAR |
1 |
|
3 |
TE250.361D-02a |
梭行档上盖 |
SHUTTLE SHIFT UPPER COVER |
1 |
|
30 |
FT250.37.139 |
短隔套 |
SHORT SPACER |
1 |
|
31 |
TE250.361F-26 |
隔套Ⅱ |
SPACER BUSH II |
1 |
|
32 |
TE250.361F-12 |
梭式换档中间轴 |
SHUTTLE SHIFT MIDDLE SHAFT |
1 |
|
33 |
TE250.361F-22 |
轴承压盖 |
BEARING PRESSURE COVER |
1 |
|
34 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
3 |
|
35 |
TE250.361F-13 |
花键套 |
SPLINE BUSH |
1 |
|
36 |
GBT893.1-18 |
孔用弹性挡圈 |
SNAP RING |
1 |
|
4 |
GBT3452.1-13.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
|
5 |
TE250.361F-23 |
梭行档摇臂 |
SHUTTLE SHIFT ROCKER ARM |
1 |
|
6 |
TE250.361F-27 |
梭式换档拨叉 |
SHUTTLE SHIFT FORK |
1 |
|
7 |
TE250.361D-19 |
梭行档拨叉轴 |
SHUTTLE SHIFT FORK SHAFT |
1 |
|
8 |
GBT879.1-4X24 |
弹性圆柱销 |
PIN |
1 |
|
9 |
GBT879.1-6X24 |
弹性圆柱销 |
PIN |
1 |

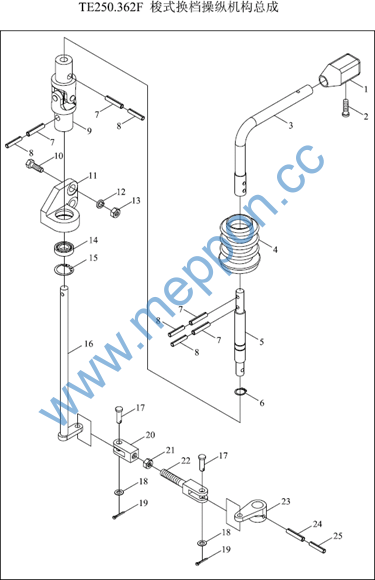

TE250.362F 36.2-梭式换档操纵机构总成 36.2-SHUTTLE SHIFT CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TE250.362D-04 |
塑料把手 |
PLASTIC HANDLE |
1 |
2011-11_ |
10 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
11 |
TE250.362F-02 |
导向座 |
GUIDE SEAT |
1 |
2011-11_ |
12 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
13 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
14 |
GBT276-6002-2RS |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
15 |
GBT893.1-32 |
档圈 |
RETAINER RING |
1 |
2011-11_ |
16 |
TE250.362F.1 |
操纵杆焊合 |
CONTROL ROD WELDMENT |
1 |
2011-11_ |
17 |
GBT882-B8X24-A0P |
销轴 |
PIN |
2 |
|
18 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
19 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
2 |
2011-11_ |
19 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
2 |
2011-11_ |
2 |
GBT818-M5X16-A2L |
十字槽盘头螺钉 |
SCREW |
1 |
2010-09_ |
20 |
TE250.362G-02 |
从连接叉 |
ASSISTANT CONNECTING FORK |
1 |
2011-11_ |
21 |
GBT6171-M10X1-A2L |
螺母 |
NUT |
1 |
2011-11_ |
22 |
TE250.362F-04a |
连接叉 |
CONNECTING ROD FORK |
1 |
2011-11_ |
23 |
TE250.362G-07 |
摇臂 |
ROCKER |
1 |
2011-11_ |
24 |
GBT879.1-3.5X28 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
25 |
GBT879.1-6X28 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
25 |
GBT879.1-6X28 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
3 |
TE250.362D.6 |
换档手柄焊合 |
GEARSHIFT HANDLE WELDMENT |
1 |
2011-11_ |
4 |
TE250.362D-01 |
防尘圈 |
1 |
2011-11_ |
|
5 |
TE250.362F-01 |
换档杆 |
GEARSHIFT LEVER |
1 |
2011-11_ |
6 |
GBT894.1-16 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
7 |
GBT879.1-3.5X18 |
弹性圆柱销 |
PIN |
4 |
2011-11_ |
TE250.362F 36.2-梭式换档操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
GBT879.1-6X18 TE250.362D.2 |
弹性圆柱销 万向联轴节总成 |
PIN UNIVERSAL JOINT ASSEMBLY |
4 1 |
2011-11_ 2011-11_ |

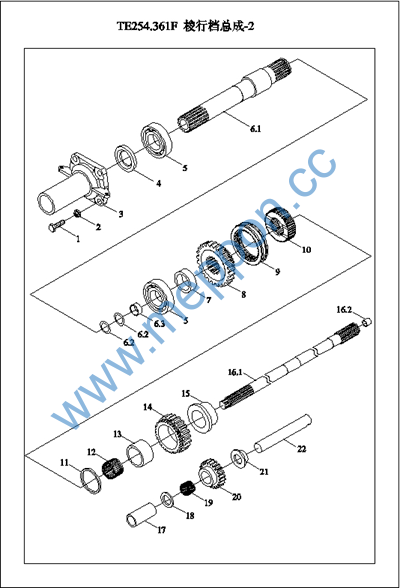

TE254.361F-2 36.2-梭行档总成-2 SHUTTLE SHIFT ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
|
10 |
TE250.361D-10 |
啮合齿座 |
MESH GEAR SEAT |
1 |
|
11 |
TE250.361D-13 |
滚针隔套 |
NEEDLE SPACER BUSH |
1 |
|
12 |
Q/LWZB120-K42X48X21 |
滚针轴承 |
NEEDLE BEARINGS |
1 |
|
13 |
TE250.361F-32 |
被动齿轮衬套 |
DRIVEN GEAR BUSH |
1 |
|
14 |
TE250.361D-09 |
梭行档被动齿轮 |
SHUTTLE SHIFT DRIVEN GEAR |
1 |
|
15 |
TE250.361F-28 |
被动齿轮隔套 |
DRIVEN GEAR SPACER |
1 |
|
16 |
TE250.361F.3 |
功率输出离合器轴总成 |
PTO CLUTCH SHAFT ASSEMBLY |
1 |
|
16.1 |
TE250.361F.3-01 |
功率输出离合器轴 |
PTO CLUTCH SHAFT |
1 |
|
16.2 |
FT250.36B.128 |
轴套 |
SHAFT SLEEVE |
1 |
|
17 |
TE250.361F-31 |
惰轮隔套Ⅱ |
IDLER SPACER II |
1 |
|
18 |
TE250.361D-01 |
垫片 |
WASHER |
1 |
|
19 |
Q/LWZB120-K20X26X24 |
滚针轴承 |
NEEDLE BEARINGS |
1 |
|
2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
|
20 |
TE250.361F-10 |
梭行档惰轮 |
SHUTTLE SHIFT IDLE WHEEL |
1 |
|
20 |
TE250.361F-10 |
梭行档惰轮 |
SHUTTLE SHIFT IDLE WHEEL |
1 |
|
21 |
TE250.361F-30 |
惰轮隔套 |
IDLER SHAFT SPACER BUSH |
1 |
|
22 |
TE250.361F-14 |
梭行档惰轮轴 |
SHUTTLE SHIFT IDLE SHAFT |
1 |
|
3 |
TE250.361F-01 |
分离轴承座支座 |
RELEASE BEARING SEAT SUPPORT |
1 |
|
4 |
GBT9877.1-FB35X55X8D |
内包骨架旋转轴唇形密封 |
O RING |
1 |
|
4 |
GBT9877.1-FB35X55X8D |
内包骨架旋转轴唇形密封 |
O RING |
1 |
|
5 |
GBT276-6207 |
轴承 |
BEARING |
2 |
|
6 |
TE250.361F.2 |
梭行档主动轴总成 |
SHUTTLE SHIFT DRIVING SHAFT ASSEMBLY |
1 |
|
6.1 |
TE250.361F.2-01 |
梭行档主动轴 |
SHUTTLE SHIFT DRIVING SHAFT |
1 |
|
6.2 |
GBT3452.1-20X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
TE254.361F-2 36.2-梭行档总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
6.3 7 8 9 9 |
TE250.361F.2-02 TE250.361F-29 TE250.361D-05 TE250.361D-24 TE250.361D-24 |
衬套 主动齿轮隔套 梭行档主动齿轮啮合套 啮合套 |
SLEEVE DRIVING GEAR SPACER BUSH SHUTTLE SHIFT DRIVING GEAR SHIFT COLLAR SHIFT COLLAR |
1 1 1 1 1 |
