LOVOL FT254 TL1A254-001K Tractor Parts Catalogue 01
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
1 |
KM385BT-1F-1 |
10.1-机体总成 |
CYLINDER BLOCK |
1 |
2 |
KM385BT-1F-10 |
10.10-冷却系统总成-10 |
COOLING SYSTEM ASSY |
5 |
3 |
KM385BT-1F-11 |
10.11-进气系统总成-11 |
INTAKE MANIFOLD ASSY |
9 |
4 |
KM385BT-1F-12 |
10.12-排气管总成-12 |
EXHAUST MANIFOLD ASSY |
11 |
5 |
KM385BT-1F-13 |
10.13-润滑系统总成-13 |
LUBRICATING SYSTEM ASSY |
13 |
6 |
KM385BT-1F-14 |
10.14-燃油系统总成-14 |
FUEL SYSTEM ASSY |
15 |
7 |
KM385BT-1F-15 |
10.15-电器系统总成 |
FUEL SYSTEM ASSY |
17 |
8 |
KM385BT-1F-2 |
10.2-机体总成(2) |
ENGINE BLOCK ASSY (TWO) |
19 |
9 |
KM385BT-1F-3 |
10.3-机体总成(3) |
ENGINE BLOCK ASSY(3) |
21 |
10 |
KM385BT-1F-4 |
10.4-机体总成(4) |
ENGINE BLOCK ASSY(FOUR) |
23 |
11 |
KM385BT-1F-5 |
10.5-机体总成(5) |
ENGINE BLOCK ASSY(FIVE) |
25 |
12 |
KM385BT-1F-6 |
10.6-凸轮轴总成 |
CAMSHAFT ASSY |
29 |
13 |
KM385BT-1F-7 |
10.7-气缸盖总成 |
CYLINDER HEAD ASSY |
31 |
14 |
KM385BT-1F-8 |
10.8-活塞连杆总成 |
PISTON CONNECTING ROD ASSEMBLY |
35 |
15 |
KM385BT-1F-9 |
10.9-曲轴飞轮总成 |
CRANKSHAFT FLYWHEEL ASSEMBLY |
37 |
16 |
TE250.11A |
11-空气滤清系总成 |
11-AIR CLEANER ASSEMBLY |
39 |
17 |
TE250.13B |
13-冷却系总成 |
13-COOLING SYSTEM ASSEMBLY |
41 |
18 |
TE254.20-1 |
20.1-发动机操纵机构总成-1 |
20.1ENGINE CONTROL MECHANISM ASSEMLBY-1 |
43 |
19 |
TE254.20-2 |
20.2-发动机操纵机构总成-2 |
20.2ENGINE CONTROL MECHANISM ASSEMLBY-2 |
45 |
20 |
TE250.211 |
21.1-离合器分总成 |
21.1-CLUTCH SUBASSEMBLY |
49 |
21 |
TE250.212B |
21.2-离合器操纵总成 |
21.2-CLUTCH CONTROL ASSEMBLY |
51 |
22 |
FT250.21B.011 |
21离合器分总成 |
21CLUTCH SUBASSEMBLY |
53 |
23 |
TE250.22 |
22-排气系总成 |
22-EXHAUST SYSTEM ASSEMBLY |
57 |
24 |
TE254.311J-1 |
31.1-前驱动桥总成-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
59 |
25 |
TL01312010000 |
31.2-托架总成 |
31.2-BRACKET ASSEMBLY |
63 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
26 |
TE254.311J-2.1 |
31.2.1-前驱动桥总成-2.1 |
FRONT DRIVING AXLE ASSEMBLY-2.1 |
65 |
27 |
TE254.311J-2.2 |
31.2.2-前驱动桥总成-2.2 |
FRONT DRIVING AXLE ASSEMBLY-2.2 |
69 |
28 |
TE254.313G |
31.3-前支撑座总成 |
31.3-FRONT SUPPORT SEAT ASSEMBLY |
73 |
29 |
TE254.311J-3.1 |
31.3.1-前驱动桥总成-3.1 |
FRONT DRIVING AXLE ASSEMBLY-3.1 |
75 |
30 |
TE254.311J-3.2 |
31.3.2-前驱动桥总成-3.2 |
FRONT DRIVING AXLE ASSEMBLY-3.2 |
79 |
31 |
TE254.314G |
31.4-后支撑座总成 |
31.4-REAR SUPPORTING SEAT ASSEMBLY |
81 |
32 |
TE254.311J-4.1 |
31.4.1-前驱动桥总成-4.1 |
FRONT DRIVING AXLE ASSEMBLY-4.1 |
83 |
33 |
TE254.311J-4.2 |
31.4.2-前驱动桥总成-4.2 |
FRONT DRIVING AXLE ASSEMBLY-4.2 |
87 |
34 |
TE254.311J-5 |
31.5-前驱动桥总成-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
91 |
35 |
TE254.311J-6 |
31.6-前驱动桥总成-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
95 |
36 |
TE284.32F |
32-前驱动轮总成 |
32-FRONT DRIVING WHEEL ASSEMBLY |
99 |
37 |
FT250.34F.001 |
34-后驱动轮总成 |
34-REAR DRIVE WHEEL ASSEMBLY |
101 |
38 |
TE254.361F-1 |
36.1-梭行档总成-1 |
SHUTTLE SHIFT ASSEMBLY-1 |
103 |
39 |
TE250.362F |
36.2-梭式换档操纵机构总成 |
36.2-SHUTTLE SHIFT CONTROL MECHANISM |
107 |
40 |
TE254.361F-2 |
36.2-梭行档总成-2 |
SHUTTLE SHIFT ASSEMBLY-2 |
111 |
41 |
FT250.37.028 |
37-右半轴总成 |
37-RIGHT HALF SHAFT ASSEMBLY |
115 |
42 |
FT250.37.029 |
37-左半轴总成 |
37-LEFT HALF SHAFT ASSEMBLY |
117 |
43 |
TE250.371B-1 |
37.1.1-传动箱总成-1 |
37.1TRANSMISSION ASSEMBLY-1 |
119 |
44 |
TE250.371B-2 |
37.1.2-传动箱总成-2 |
37.1TRANSMISSION ASSEMBLY-2 |
123 |
45 |
TE250.372B-1 |
37.2.1-传动箱后中央总成-1 |
TRANSMISSION REAR CENTER ASSEMBLY-1 |
127 |
46 |
TE250.372B-2 |
37.2.2-传动箱后中央总成-2 |
TRANSMISSION REAR CENTER ASSEMBLY-2 |
131 |
47 |
TE250.373B-1 |
37.3.1-传动箱操纵机构总成-1 |
TRANSMISSION CONTROL MECHANISM ASSEMBLY-1 |
135 |
48 |
TE250.373B-2 |
37.3.2-传动箱操纵机构总成-2 |
TRANSMISSION CONTROL MECHANISM ASSEMBLY-2 |
137 |
49 |
TE250.373B-3 |
37.3.3-传动箱操纵机构总成-3 |
TRANSMISSION CONTROL MECHANISM ASSEMBLY-3 |
141 |
50 |
TE254.402D-1 |
40.2.1-转向管路总成-1 |
STEERING PIPE ASSEMBLY-1 |
143 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
51 |
TE254.402D-2 |
40.2.2-转向管路总成-2 |
STEERING PIPE ASSEMBLY-2 |
147 |
52 |
TE250.403B |
40.3-转向管柱总成 |
40.3-STEERING PIPE COLUMN ASSEMBLY |
149 |
53 |
TE250.411B |
41.1-动力输出轴总成 |
41.1-PTO SHAFT ASSEMBLY |
151 |
54 |
TE250.412B |
41.2-动力输出齿轮总成 |
41.2-PTO GEAR ASSEMBLY |
153 |
55 |
TE250.413B |
41.3-动力输出操纵机构总成 |
41.3-PTO CONTROL MECHANISM ASSEMBLY |
155 |
56 |
TE254.421B |
42.1-分动箱总成 |
42.1-TRANSFER CASE ASSEMBLY |
159 |
57 |
TE254.422A |
42.2-分动箱传动轴总成 |
42.2-TRANSFER CASE TRANSMISSION SHAFT |
163 |
58 |
TE254.423A |
42.3-分动箱操纵总成 |
42.3-TRANSFER CASE CONTROL ASSEMBLY |
165 |
59 |
FT250.43.001-2 |
43.2-制动器及操纵机构-2 |
43BRAKE AND CONTROL MECHANISM-2 |
169 |
60 |
FT250.43.001-1 |
43制动器及操纵机构 |
43BRAKE AND CONTROL MECHANISM |
173 |
61 |
FT250.44B.001 |
44-座椅总成 |
44-SEAT ASSEMBLY |
175 |
62 |
TE250.45E |
45-地板装配总成 |
45-FLOOR INSTALLATION ASSEMBLY |
177 |
63 |
TE250.471D |
47.1-机罩装配总成 |
47.1-BONNET INSTALLATION ASSEMBLY |
179 |
64 |
TE250.472A |
47.2-仪表台装配总成 |
47.2-DASHBOARD INSTALLATION ASSEMBLY |
183 |
65 |
TE250.475A |
47.5-龙门架安装总成 |
47.5-PORTAL FRAME INSTALLATION ASSEMBLY |
185 |
66 |
TE250.476 |
47.6-气弹簧安装总成 |
47.6-PNEUMATIC SPRING INSTALLATION ASSEMBLY |
187 |
67 |
TE250.477 |
47.7-机罩锁装配总成 |
47.7-BONNET LOCK INSTALLATION ASSEMBLY |
189 |
68 |
TE250.481 |
48.1-发动机线束安装总成 |
48.1-ENGINE HARNESS INSTALLATION ASSEMBLY |
191 |
69 |
TE250.483 |
48.3-前灯线束安装总成 |
48.3-FRONT LAMP HARNESS INSTALLATION |
193 |
70 |
TE300.485B |
48.5-蓄电池安装总成 |
48.5-BATTERY INSTALLATION ASSEMBLY |
195 |
71 |
TE250.485C |
48.5-蓄电池安装总成 |
48.5-BATTERY INSTALLATION ASSEMBLY |
197 |
72 |
FT250.49.001 |
49-工具箱安装总成 |
49-TOOL BOX INSTALLATION ASSEMBLY |
199 |
73 |
TE300.50E |
50-燃油箱总成 |
201 |
|
74 |
TE250.53B |
53-拖挂装置装配总成 |
53-TOW EQUIPMENT INSTALLATION ASSEMBLY |
203 |
75 |
TE250.55-1 |
55.1-提升器装配总成-1 |
LIFTER INSTALLATION ASSEMBLY-7-1 |
205 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
76 |
TE250.55-2 |
55.2-提升器装配总成-2 |
LIFTER INSTALLATION ASSEMBLY-7-2 |
213 |
77 |
FT250.56.001-1 |
56.1-悬挂机构总成-1 |
SUSPENSION MECHANISM ASSEMBLY-1 |
217 |
78 |
FT250.56.001-2 |
56.2-悬挂机构总成-2 |
SUSPENSION MECHANISM ASSEMBLY-2 |
221 |
79 |
FT250.57.001 |
57-分配器总成 |
225 |
|
80 |
TE250.58A |
58-液压输出管路总成 |
58-HYDRAULIC OUTPUT PIPE ASSEMBLY |
229 |
81 |
TE254.581F |
58.1-油泵油管总成 |
58.1-OIL PUMP PIPE ASSEMBLY |
231 |
82 |
TE254.582F |
58.2-滤油器油管总成 |
58.2-OIL FILTER PIPE ASSEMBLY |
233 |
83 |
FT250.74.001 |
74-前配重总成 |
74-FRONT BALLAST ASSEMBLY |
235 |
84 |
FT250.91B.001 |
91-后配重总成 |
91-REAR BALLAST ASSEMBLY |
237 |
85 |
TL01482090000K |
车身线束安装总成 |
BODY HARNESS INSTALLATION ASSEMBLY |
239 |

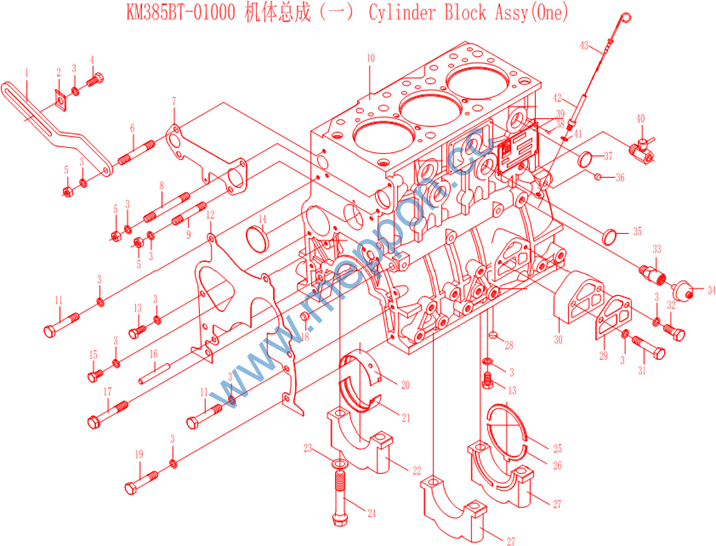

KM385BT-1F-1 10.1-机体总成 CYLINDER BLOCK
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
KM385T-01029 |
发电机调整支架 |
BRACKET |
1 |
2011-11_ |
10 |
KM385TE-01111 |
机体 |
BLOCK |
1 |
2011-11_ |
12 |
L375-01007 |
齿轮室垫片 |
GASKET |
1 |
2011-11_ |
14 |
D495QB-01024 |
碗形塞片 |
PLUG PIECE |
1 |
2011-11_ |
17 |
4L22BT-01021 |
惰齿轮螺栓 |
IDLE BOLT M10 70 |
2 |
2011-11_ |
18 |
L375-01104 |
主油道堵塞 |
MAIN OIL LINE PLUG |
2 |
2011-11_ |
19 |
l375-01106 |
主轴承盖定位套 |
LOCATING SLEEVE OF MAIN BEARING COVER |
2 |
2011-11_ |
22 |
KM485QB-01112 |
主轴承盖 |
MAIN BEARING COVER |
3 |
2011-11_ |
22 |
KM485QB-01112 |
主轴承盖 |
MAIN BEARING COVER |
3 |
2011-11_ |
23 |
L375-01110 |
主轴承盖螺栓垫圈 |
MAIN BEARING COVER BOLT WASHER |
10 |
2011-11_ |
24 |
L375-01111 |
主轴承盖螺栓 |
BOLT |
10 |
2011-11_ |
27 |
KM485QB-01113 |
后主轴承盖 |
REAR MAIN BEARING COVER |
1 |
2011-11_ |
28 |
D495QB-03109 |
碗形塞片 |
PLUG PIECE |
1 |
2011-11_ |
29 |
L375-01027 |
机油滤清器垫片 |
OIL FILTER GASKET |
1 |
2011-11_ |
29 |
L375-01027 |
机油滤清器垫片 |
OIL FILTER GASKET |
1 |
2011-11_ |
30 |
KM385T-01027 |
机油滤清器垫块 |
OIL FILTER WASHER BLOCK |
1 |
2011-11_ |
33 |
KM385T-01035 |
机油压力表接头 |
CONNECTOR |
1 |
2011-11_ |
34 |
L375-12500 |
机油压力感应塞 |
ENGINE OIL PRESSURE SENSOR |
1 |
2011-11_ |
35 |
D495QB-01014 |
碗形塞 |
BOWL PLUG |
2 |
2011-11_ |
36 |
L375-01105-1 |
锥堵 |
TAPER PLUG |
4 |
2011-11_ |
37 |
D495QB-01024 |
碗形塞片 |
PLUG PIECE |
3 |
2011-11_ |
39 |
KM385TA-03302 |
EPAIV英文铭牌 |
EPAIV BRAND MARK PLATE |
1 |
2011-11_ |
40 |
4L22BT-01600 |
放水开关 |
DRAIN SWITCH |
1 |
2011-11_ |
41 |
195-13007 |
垫片 |
WASHER |
1 |
2011-11_ |
42 |
L375-01320-1 |
机油尺管焊接件 |
OIL DIPSTICK PIPE WELDMENT |
1 |
2011-11_ |
KM385BT-1F-1 10.1-机体总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
43 7 |
KM385T-01310 L375-01006 |
机油尺部件 水泵后盖垫片 |
OIL DIPSTICK PARTS WATER PUMP REAR COVER GASKET |
1 1 |
2011-11_ 2011-11_ |

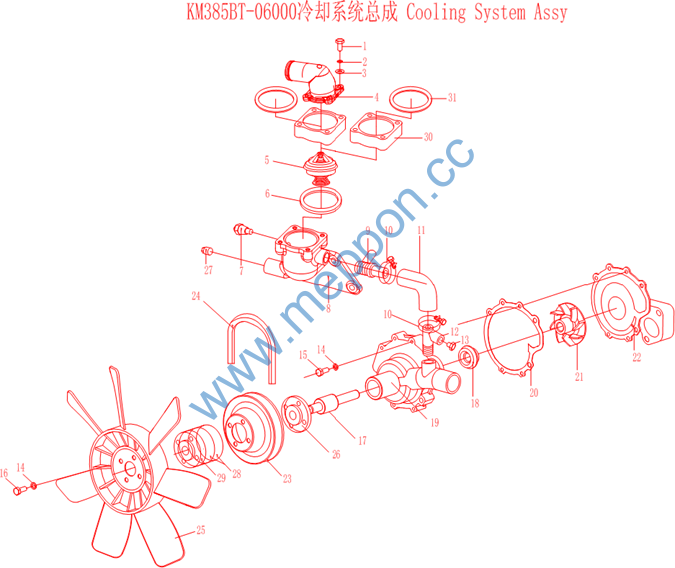

KM385BT-1F-10 10.10-冷却系统总成-10 COOLING SYSTEM ASSY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0.1 |
LL480-06100C |
水泵部件 |
WATERPUMP |
1 |
2011-11_ |
1 |
GBT898-M6X105 |
双头螺柱 |
8.8-A3L STUD |
4 |
2011-11_ |
10 |
ZBT32005.1-26 |
钢丝弹性环箍 |
CIRCLE CLAMP |
2 |
2011-11_ |
11 |
LL380-06001 |
水泵分水胶管 |
WATER PUMP HOSE |
1 |
2011-11_ |
12 |
L375Y3-14-06110 |
3通接管 |
TEE PIPE |
1 |
2011-11_ |
13 |
L375Y3-14-06111 |
螺堵 |
SCREW PLUG |
1 |
2011-11_ |
17 |
LL480-06106 |
水泵轴连轴承 |
WATER PUMP SHAFT CONNECTING BEARING |
1 |
2011-11_ |
18 |
C15 |
水封 |
WATER SEAL |
1 |
2011-11_ |
19 |
LL480-06103-1 |
水泵壳体 |
WATER PUMP HOUSING |
1 |
2011-11_ |
20 |
L375-06107 |
水泵垫片 |
WATER PUMP GASKET |
1 |
2011-11_ |
21 |
LL480-06105 |
水泵叶轮 |
WATER PUMP GEAR |
1 |
2011-11_ |
22 |
L375-06108 |
水泵后盖 |
WATER PUMP REAR COVER |
1 |
2011-11_ |
23 |
LL480-06102 |
水泵皮带轮 |
WATER PUMP PULLEY |
1 |
2011-11_ |
24 |
GBT12732-AV13-1000 |
皮带 |
BELT |
1 |
2011-11_ |
25 |
L475-06300 |
风扇部件 |
FAN PARTS |
1 |
2011-11_ |
26 |
LL480-06113 |
水泵皮带轮毂 |
WATER PUMP BELT PULLEY HUB |
1 |
2011-11_ |
27 |
D495QB-06111-1 |
螺堵 |
SCREW PLUG |
1 |
2011-11_ |
28 |
4L22-06113-1 |
风扇垫块 |
FAN GASKET |
2 |
2011-11_ |
29 |
4L22-06113-2 |
风扇垫块 |
FAN GASKET |
1 |
2011-11_ |
30 |
KM385T-06208 |
节温器垫块(40) |
THERMOSTAT MAT BLOCK |
2 |
2011-11_ |
30 |
KM385T-06208 |
节温器垫块(40) |
THERMOSTAT MAT BLOCK |
2 |
2011-11_ |
31 |
KM385T-06209 |
节温器盖垫片 |
THERMOSTAT COVER GASKET |
2 |
2011-11_ |
4 |
LL380-06201-1 |
节温器盖 |
THERMOSTAT COVER |
1 |
2011-11_ |
5 |
L375-06203 |
节温器 |
THERMOSTAT |
1 |
2011-11_ |
6 |
L375-06202 |
节温器盖垫片 |
THERMOSTAT COVER GASKET |
1 |
2011-11_ |
