LOVOL FT1254 TF1254-F153F1K Tractor Parts Catalogue 18
TF1004.458A 45.8-后连接总成 45.8-REAR CONNECTING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5782-M20X110-10.9-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
10 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
12 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
2 |
GBT96.1-20-A0P |
大垫圈 |
WASHER |
1 |
2011-11_ |
3 |
TD800.457B.1-01 |
挡圈 |
RETAINER RING |
2 |
2011-11_ |
4 |
TD800.457B.1.2 |
减震块 |
ABSORBER |
1 |
2011-11_ |
4 |
TD800.457B.1.2 |
减震块 |
ABSORBER |
1 |
2011-11_ |
5 |
TF1004.458A.1 |
后连接焊合 |
REAR CONNECTING WELDMENT |
1 |
2011-11_ |
6 |
GBT95-20-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
7 |
GBT93-20-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
8 |
GBT6170-M20-A9L |
螺母 |
NUT |
1 |
2011-11_ |
9 |
GBT5782-M16X80-10.9-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |

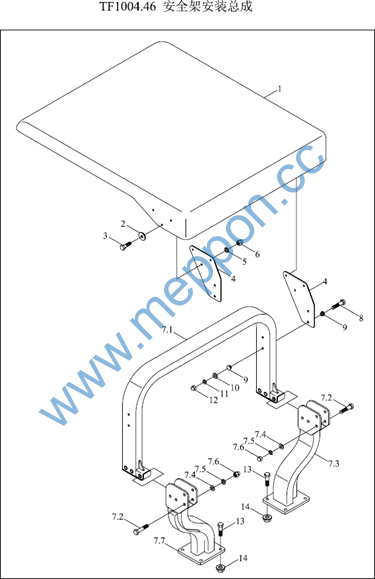

TF1004.46 46-安全架安装总成 46-SAFETY FRAME INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.46A.012 |
遮阳棚总成 |
SHADOW ASSEMBLY |
1 |
2011-11_ |
10 |
GBT95-12-A0P |
垫圈12-A0P |
WASHER |
4 |
2011-11_ |
11 |
GBT93-12-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
13 |
GBT5782-M16X80-10.9-A3L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
14 |
GBT6187.1-M16-10 |
全金属六角法兰面锁紧螺母 |
NUT |
8 |
2011-11_ |
2 |
FT400.46.021 |
垫圈合件 |
WASHER UNIT |
6 |
2011-11_ |
3 |
GBT5783-M10X30-8.8-A3L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
4 |
FT800A.46.101 |
遮阳棚固定板 |
SHADOW LOCKING PLATE |
2 |
2011-11_ |
5 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
7 |
TF1004.46.1 |
安全架总成 |
SAFETY FRAME ASSEMBLY |
1 |
2011-11_ |
7.1 |
FT800A.46.010 |
安全架上梁总成 |
SAFETY FRAME UPPER BEAM ASSEMBLY |
1 |
2011-11_ |
7.1 |
FT800A.46.010 |
安全架上梁总成 |
SAFETY FRAME UPPER BEAM ASSEMBLY |
1 |
2011-11_ |
7.2 |
GBT5782-M16X100-10.9-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
7.3 |
TF1004.46.1.3 |
右支撑梁焊合 |
RIGHT SUPPORTING BEAM WELDMENT |
1 |
2011-11_ |
7.4 |
GBT95-16-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
7.5 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
7.7 |
TF1004.46.1.2 |
左支撑梁焊合 |
LEFT SUPPORTING BEAM WELDMENT |
1 |
2011-11_ |
8 |
GBT5783-M12X80-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
9 |
TB400.46C-01 |
堵盖 |
PLUG COVER |
8 |
2011-11_ |

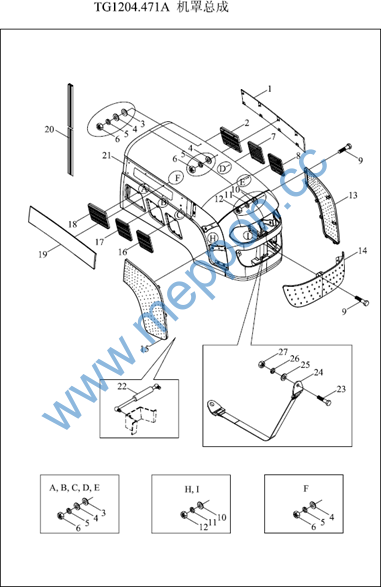

TG1204.471A 47.1-机罩总成 47.1-BONNET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800B.47.304 |
左后装饰板 |
LEFT REAR ADORN BOARD |
1 |
2011-11_ |
10 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
20 |
2011-11_ |
11 |
GBT93-6-A0P |
垫圈 |
WASHER |
20 |
2011-11_ |
12 |
GBT6170-M6-A2L |
螺母 |
NUT |
20 |
2011-11_ |
13 |
TG1204.471A-03 |
机罩左侧网眼板 |
BONNET LEFT MESH PLATE |
1 |
2011-11_ |
13 |
TG1204.471A-03 |
机罩左侧网眼板 |
BONNET LEFT MESH PLATE |
1 |
2011-11_ |
14 |
TG1204.471A-05 |
机罩前脸网眼板 |
BONNET FRONT MESH BOARD |
1 |
2011-11_ |
15 |
TG1204.471A-04 |
机罩右侧网眼板 |
BONNET RIGHT MESH PLATE |
1 |
2011-11_ |
16 |
FT800B.47.307 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
16 |
FT800B.47.307 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
17 |
FT800B.47.309 |
右中下栅格 |
RIGHT MIDDLE LOWER GRID |
1 |
2011-11_ |
18 |
FT800B.47.311 |
右后下栅格 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
18 |
FT800B.47.311 |
右后下栅格 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
19 |
FT800B.47.305 |
右后装饰板 |
RIGHT REAR ADORN BOARD |
1 |
2011-11_ |
2 |
FT800B.47.310 |
左后下栅格 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
20 |
TG1204.471A-02 |
机罩密封条 |
BONNET SEAL STRIP |
1 |
2011-11_ |
21 |
TG1204.471A.1 |
机罩焊合 |
BONNET WELDMENT |
1 |
2011-11_ |
22 |
TD800.471-01 |
机罩气弹簧 |
BONNET PNEUMATIC SPRING |
2 |
2011-11_ |
23 |
GBT5783-M8X20-8.8-A2L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
24 |
TA820.471A-01 |
机罩拉绳 |
BONNET PULL WIRE |
1 |
2011-11_ |
25 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
26 |
GBT93-8-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
27 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
3 |
TB400B.471-18 |
垫块 |
PAD BLOCK |
24 |
2011-11_ |
4 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
40 |
2011-11_ |
TG1204.471A 47.1-机罩总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
5 6 7 8 9 |
GBT93-5-A0P GBT6170-M5-A2L FT800B.47.308 FT800B.47.306 GBT5783-M6x16-A2L |
标准型弹簧垫圈 1型六角螺母 左中下栅格左前下栅格螺栓 |
WASHER NUT LEFT MIDDLE LOWER GRID LEFT FRONT LOWER GRID BOLT |
40 40 1 1 20 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2004-01_ |

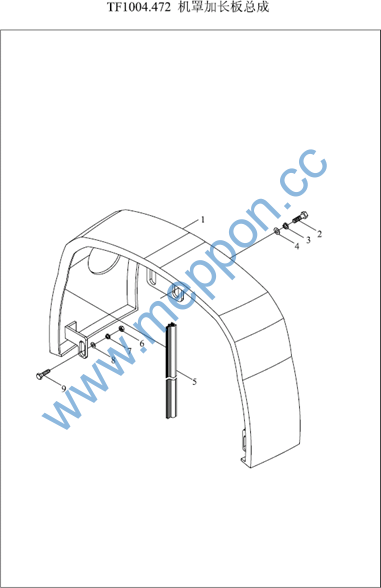

TF1004.472 47.2-机罩加长板总成 47.2-BONNET EXTENSION PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TF1004.472.1 |
机罩加长板 |
BONNET EXTENSION PLATE |
1 |
2011-11_ |
2 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
4 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
5 |
TG1204.471A-02 |
机罩密封条 |
BONNET SEAL STRIP |
1 |
2011-11_ |
6 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
7 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
8 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
9 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |

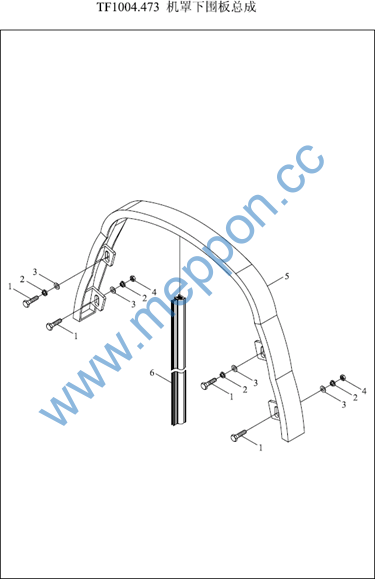

TF1004.473 47.3-机罩下围板总成 47.3-BONNET LOW PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 |
GBT5783-M8X25-A2L GBT93-8-A0P GBT97.1-8-A0P GBT6170-M8-A2L TF1004.473.1
FT800B.47.241 |
螺栓 垫圈 平垫圈螺母 机罩下围板焊合 机罩下围板密封条 |
BOLT WASHER WASHER NUT BONNET LOW PLATE WELDMENT BONNET LOW PLATE SEAL STRIP |
4 4 4 2 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

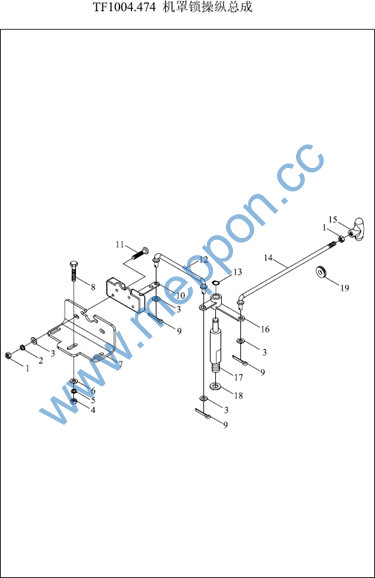

TF1004.474 47.4-机罩锁操纵总成 47.4-BONNET LOCK CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M6-A2L |
螺母 |
NUT |
5 |
2011-11_ |
10 |
FT800.47.127 |
机罩锁总成 |
BONNET LOCK ASSEMBLY |
1 |
2011-11_ |
10 |
TG1204.474.4 |
机罩锁 |
BONNET LOCK |
1 |
2010-11_ |
11 |
GBT818-M6X40-A1L |
十字槽盘头螺钉 |
SCREW |
4 |
2011-11_ |
12 |
TG1204.474.2 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-11_ |
13 |
GBT894.1-10 |
轴用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
14 |
FT800A.47.098 |
拉杆焊合(二) |
PULL ROD WELDMENT (2) |
1 |
2011-11_ |
15 |
FT800A.47.056 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
16 |
FT800A.47.092 |
摇臂焊合 |
ROCKER WELDMENT |
1 |
2011-11_ |
17 |
TD800.474A-01 |
支座 |
RETAINER |
1 |
2011-11_ |
18 |
GBT97.1-14-A0P |
垫圈14-A0P |
WASHER |
1 |
2011-11_ |
19 |
TB450.473-02 |
胶圈 |
RUBBER RING |
1 |
2011-11_ |
2 |
GBT93-6-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
7 |
2011-11_ |
4 |
GBT6170-M8-A2L |
螺母 |
NUT |
3 |
2011-11_ |
5 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
6 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
7 |
TD800.474A-02 |
机罩锁支架 |
BONNET LOCK BRACKET |
1 |
2011-11_ |
8 |
GBT5783-M8X55 |
螺栓8X55 |
BOLT |
3 |
2011-11_ |
9 |
GBT91-1.6×10-A0P |
开口销 |
PIN |
3 |

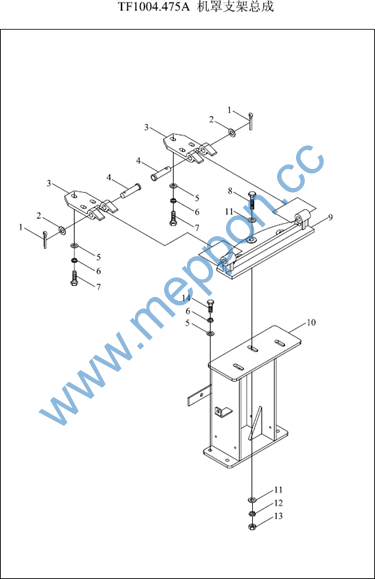

2011-11_ |
