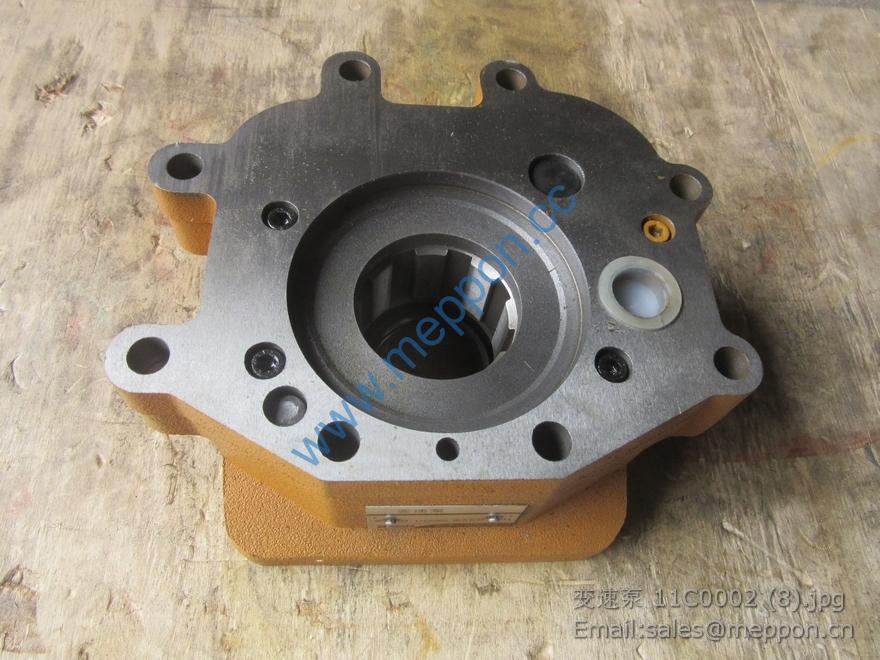

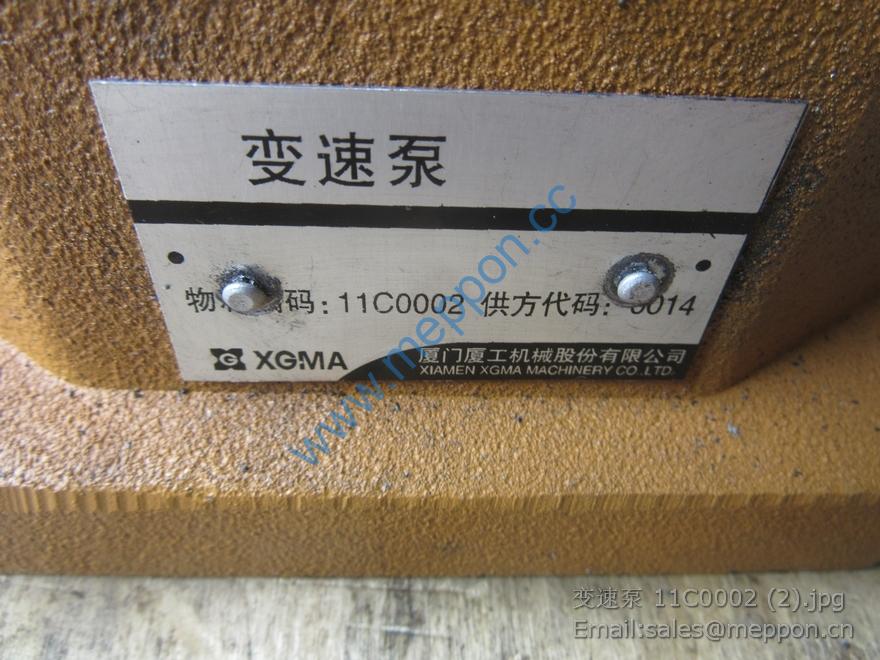

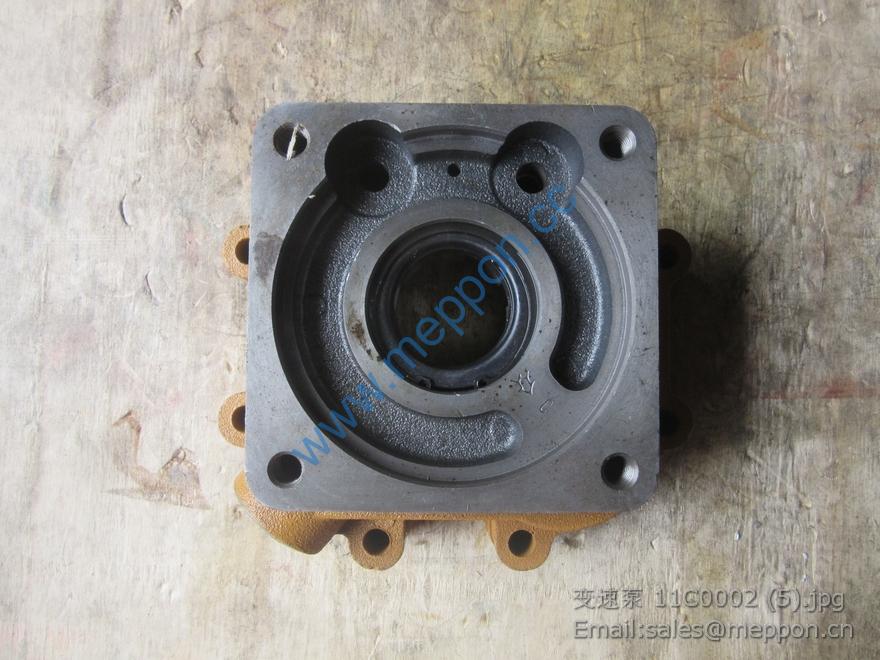

11C0002 XGMA TRANSMISSION PUMP

2400000D6412后桥总成明细 5.375
序号 零件名称 图号 单位 单机使用数量
后桥总成 2400000D6412 个 1
1 螺母M10X1 Q341B10 个 24
2 垫圈10 Q40310 个 24
3 半轴 BJS1605B-2403071 个 2
4 螺母M8 Q340B08 个 14
5 螺栓M8X20 Q150B0820 个 4
6 轮胎螺母左/右 Q30614/714 个 各6
7 制动鼓 1028E2A-3502011 个 2
8 半轴油封 SF2025-2303010 个 2
9 轮毂轴承外螺母 1508F-2401052 个 2
10 锁止垫圈 212-2401055 个 2
11 轴头螺母 212-2401052 个 2
12 轴承垫圈 212-2401050 个 2
13 双头螺栓（半轴－轮毂） 1028E2A-2402063B 个 12
14 轮胎螺栓左/右 S2310-3103021/2 个 各6
15 后轮毂 1028E2A-3102041A 个 2
16 螺母 Q351B14 个 12
17 轮毂外轴承 GB297-32209/YB2 个 2
18 轮毂外轴承止推环 212-3103024 个 2
19 轮毂内轴承止推环 1028E2A-3103012A 个 2
20 轮毂内轴承 GB297-32210E 个 2
21 后轮毂内油封 1028E2A-3502030 个 2
22 沉头螺钉 Q2540825 个 6
23 油封衬套 212-2401035 个 2
24 后桥壳总成 240D6412-2401010 个 1
25 复合垫圈 6450-2401027B 个 2
26 放油塞 6450-2401026F 个 1
27 双头螺栓（主减－桥壳） ZC6450-2401093B 个 10
28 垫圈8 Q40308 个 10
29 常开式通气塞 212-2401070 个 1
30 制动底板固定螺栓 212-3502201A 个 12
31 加油塞 6450-2401026C 件 1

后桥主减速器总成明细
序号 物料编码 零件名称 图号 单位 单机使用数量
21542048 主减速器总成 6450A 个 1
1 开口销 Q5004040 个 1
2 20085072 主齿锁紧螺母 1028E2A-2402066 个 1
3 垫圈 760-2402064 个 1
4 21540069 主动齿轮法兰盘总成 760-2201100B 个 1
5 32600014 主齿油封总成 760-2402052 个 1
6 21540071 甩油环 760-2402037 个 1
7 32200014 圆锥滚子轴承 GB297-32306E 个 1
8 31400031 主齿外轴承调整垫片 760-2402031 个 按需
9 21540070 主齿隔套(止退环) 760-2402029 个 1
10 21540043 主减速器壳壳体 6450-2402011 个 1
11 21540045 调整螺母 6450-2402088 个 2
12 21540047 差速器轴承压盖 6450-2402143 个 2
13 31400021 调整螺母锁片 6450-2402089 个 2
14 31100079 螺栓组合件 Q150B0816 个 2
15 21540046 差速器轴承盖螺栓 6450-2402142 个 4
16 31400022 轴承压盖螺栓防松垫片 6450-2402141 个 4
17 21540027 主动齿轮(8) 121-2402017 个 1
18 31400032 主齿内轴承调整垫片 760-2402046 个 按需
19 32200015 圆锥滚子轴承 GB297-32307E 个 1
20 32200009 圆锥滚子轴承 GB297-32210E 个 2
21 31100170 差壳连接螺栓 281450-F8 个 10
22 21540027 被动齿轮(43) 121-2402017 个 1
23 31400034 半轴齿轮垫 760-2403032 个 2
24 21540355 半轴齿轮 760-2403050 个 2
25 31500208 圆柱销 Q5220850Z 个 1
26 21541607 差速器壳 6450-2403018Z 个 1
27 21541621 行星齿轮轴 760-2403060Z 个 1
28 21540356 行星齿轮 760-2403055 个 2
29 31400035 行星齿轮垫 760-2403058 个 2
30 20174372 被齿螺栓锁片 6450-2403033A 个 5
31 31200057 螺母 Q341B10 个 10

250B/D-B1 制动器明细(五莲遨游制动器)
序号 零件名称 图号 单位 单机使用数量 备注(是否能提供配件或成套提供）
制动器总成左 250B/D-B1-L 个 1
1 压簧 WZ38P4-3502016 个 2 不能提供配件
2 回位弹簧 TT1005-3501073/74 个 2
3 铆钉 Q4760509 个 22 不能提供配件
4 摩擦片 SG250B-3502051/61 付 1
5 制动蹄带摩擦片总成 SG250B-3502050/60 付 1
6 制动分泵总成（17.46） AY250B/D-B1-3502090 个 1
7 挡片 TT1005-3501016 个 1 不能提供配件
8 后轮底板焊铆总成 SG250B-3502030 个 1
9 螺栓 GB5783-86-M6X18 个 2 不能提供配件
10 拉杆 WZ38P10A-3502015 个 2 不能提供配件
11 间隙调整器总成 SG250B-3502110 个 1
12 拉簧 TT1005-3501018 个 1
13 压簧盘 WZ38P4-3502017 个 4 不能提供配件
制动器总成右 250B/D-B1 个 1
1 压簧 WZ38P4-3502016 个 2 不能提供配件
2 回位弹簧 TT1005-3501073/74 个 2
3 铆钉 Q4760509 个 22 不能提供配件
4 摩擦片 SG250B-3502051/61 付 1
5 制动蹄带摩擦片总成 SG250B-3502050/60 付 1
6 制动分泵总成（17.46） AY250B/D-B1-3502090 个 1
7 挡片 TT1005-3501016 个 1 不能提供配件
8 后轮底板焊铆总成 SG250B-3502030 个 1
9 螺栓 GB5783-86-M6X18 个 2 不能提供配件
10 拉杆 WZ38P10A-3502015 个 2 不能提供配件
11 间隙调整器总成 SG250B-3502110 个 1
12 拉簧 TT1005-3501018 个 1
13 压簧盘 WZ38P4-3502017 个 4 不能提供配件

后桥制动器明细(诸城惠旭制动器)
序号 零件名称 图号 单位 单机使用数量 备注
制动器总成左 250B/D-B1-L 个 1
1 压簧 HX1015-3501018 个 2 不能提供配件
2 回位弹簧 HX1015-3501011 个 2
3 铆钉 Q4760408T4 个 22 不能提供配件
4 摩擦片 HX1015-3501054/61 付 1
5 制动蹄带摩擦片总成 HX1015-3501050/60 付 1
6 制动分泵总成 HX1015A-3501070 个 1
7 挡片 HX1015-3501012 个 1 不能提供配件
8 后轮底板焊铆总成 HX1015A-3502030 个 1
9 螺栓 Q150B0618 个 2 不能提供配件
10 拉杆 HX1015-3501017 个 2 不能提供配件
11 间隙调整器总成 HX1015-3501100 个 1
12 拉簧 HX1015-3501021 个 1
13 压簧盘 HX1015-3501016 个 4 不能提供配件
制动器总成右 250B/D-B1 个 1
1 压簧 HX1015-3501018 个 2 不能提供配件
2 回位弹簧 HX1015-3501011 个 2
3 铆钉 Q4760408T4 个 22 不能提供配件
4 摩擦片 HX1015-3501054/61 付 1
5 制动蹄带摩擦片总成 HX1015-3501050/60 付 1
6 制动分泵总成 HX1015A-3501070 个 1
7 挡片 HX1015-3501012 个 1 不能提供配件
8 后轮底板焊铆总成 HX1015A-3502030 个 1
9 螺栓 Q150B0618 个 2 不能提供配件
10 拉杆 HX1015-3501017 个 2 不能提供配件
11 间隙调整器总成 HX1015-3501100 个 1
12 拉簧 HX1015-3501021 个 1
13 压簧盘 HX1015-3501016 个 4 不能提供配件
