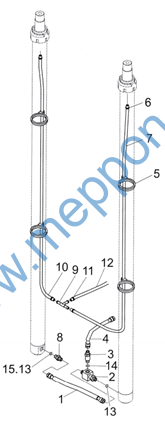

门架管路系统/HYDRAULIC SYSTEM MAST

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

TGIBII-19055

Hose H.P.

高压胶管Ⅰ

1

2

GJT-103-00

Nipple

三通接头

1

3

FDA0YD-K3001

Nipple

回油接头

1

4

FDA0YD-K5200

Hose H.P.

高压胶管Ⅱ

1

5

GB/T22344-2008

Band

尼龙扎带8X350

4

6

JB/T8870-1999

Clip

双钢丝卡箍10-16

6

7

FDA0YD-K3004

Hose

橡胶管d12XL

1

8

GJT-102-00

Nipple

直通接头

1

9

FDA0YD-K3001

Nipple

回油接头

1

10

FDA0YD-K3003

Hose

耐油管Ⅰ

1

11

JB/T8870-1999

Clip

橡胶管d12XL

1

12

FDA0YD-K3005

Hose

耐油管Ⅱ

1

13

GB1235-76

O-ring

O型密封圈30X3.5

1

14

GB1235-76

O-ring

O型密封圈30X3.5

1

15

GB1235-76

O-ring

O型密封圈30X3.5

1

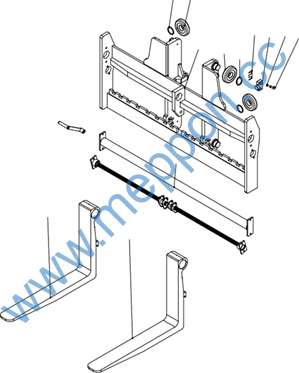

货❹及货❹架/FORK & LIFT BRACKET

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

4 3

6 5 8 7

2    9 10

1

11

11

1

FDA0YD-K7000

Fork ass’y

货❹总成

2

2

FDA0YD-K1300

Lift bracket

货❹架总成

1

3

FD30MA-K7200

Roller

主滚轮

4

4

GB/T894.1-1986

Snap ring

弹性挡圈45

4

5

FDA0YD-K8001

Shaft

限位滚轮轴

2

6

FDA0YD-K8002

Shim

调整垫

按需

7

GB/T 5785-2000

Bolt

螺栓M24X2X70

4

8

GB93-87

Washer lock

垫圈24

4

9

FDA0YD-K8100

Roller

侧滚轮

4

10

GB/T894.1-1986

Snap ring

弹性挡圈65

4

11

FDA0YD-K6000

Fork ass’y

货❹总成

2

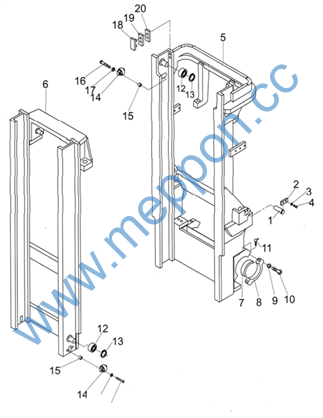

门架/MAST

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

17

16

1

FDA0YD-K0003

Pin

前销轴

2

2

FDA0YD-K0004

Key

卡板

4

3

GB93-87

Washer,lock

垫圈8

4

4

GB5786-2000

Bolt

螺栓M8X20

4

5

FDA0YD-K2100

Outer mast

外门架总成

1

6

FDA0YD-K2200

Inner mast

内门架总成

1

7

FDA0YD-K0002

Bushing

轴衬

2

8

FDA0YD-K0001

Cap

支座盖

2

9

GB93-87

Washer,lock

垫圈22

6

10

GB5785-2000

Bolt

螺栓M22X1.5X130

4

11

JB/T7940.1-1995

Grease port

油杯M10X1

6

12

FDA0YD-K8100

Roller

主滚轮

4

13

GB894.1-1986

Snap

挡圈65

4

14

FDA0YD-K8200

Side roller

侧滚轮组

4

15

FDA0YD-K8002

Spacer

垫块

8

16

GB5786-2000

Bolt

M12X1.25X50

8

17

GB93-87

Washer,lock

垫圈12

12

18

FDA0YD-K8005

Slipper

限位滑块

2

19

FDA0YD-K8006

Shim

调整垫片I

按需

20

FDA0YD-K8007

Shim

调整垫片II

按需

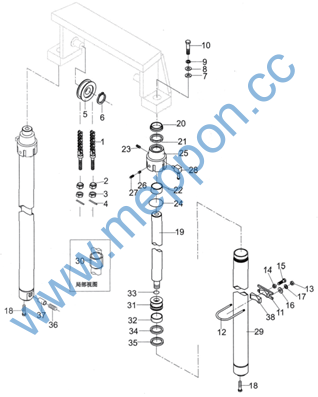

起升油缸总成/LIFT CYLINDER ASS’Y

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FDA0YD-K2300

Chain

链条总成

2

2

FDA0YD-K2301

Nut

球形螺母

4

3

GB6171-2000

Nut

螺母18X1.5

4

4

GB91-2000

Pin

开口销4X40

4

5

FDA0YD-K2200

Sheave

链轮

2

6

GB894.1-86

Snap ring

弹性挡圈75

2

7

FDA0YD-K2005

Shim

调整垫

2

8

FDA0YD-K2006

Shim

调整垫

4

9

GB5785-2000

Bolt

螺栓M30X2X70

2

10

GB93-87

Washer,lock

垫圈30

2

11

FDA0YD-K2002

Support

油缸支撑块

2

12

FDA0YD-K2001

U-bolt

U型螺栓

2

13

GB6171-2000

Nut

螺母M12X1.25

4

14

GB6173-2000

Nut

螺母M16X1.5

2

15

GB5786-2000

Bolt

螺栓M16X1.5X50

2

16

GB97.2-2002

Washer

垫圈12

4

17

FDA0YD-K2004

Bolt

台阶螺栓

2

18

FDA0YD-K2100

Lift cylinder

起升油缸

2

19

FDA0YD-K2101

Rod

活塞杆

2

20

FDA0YD-K2102

Seal,dust

防尘圈

2

21

FDA0YD-K2103

U-ring

U型密封圈

2

22

SF-2-7035

Bushing

钢背轴承（7035）

2

23

FDA0YD-K2104

Plug

螺塞ZG3/8″

2

24

GB3452.1

O-ring

O型密封圈

2

25

FDA0YD-K2105

Cap

缸盖

4

26

FDA0YD-K2106

Plug

塞子

4

27

GB80-85

Screw

螺钉M8X12

2

28

GJT-060-00

Nipple

直角接头

2

29

FDA0YD-K2107

Clinder body

缸体

2

起升油缸总成/LIFT CYLINDER ASS’Y

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

30

FDA0YD-K2108

Sleeve,adjusted

调整轴套

2

31

FDA0YD-K2101

Piston

活塞

2

32

FDA0YD-K2109

Wearing

支撑环

2

33

FDA0YD-K2111

Stop ring,steel wire

钢丝挡圈

2

34

FDA0YD-K2112

Snap ring

挡片

2

35

FDA0YD-K2113

U-ring

U型密封圈

2

36

FDA0YDD-K2114

Piston

滑阀

2

37

FDA0YD-K2115

Spring

挡圈

2

38

FDA0YD-K2116

Rubber washer

橡胶垫

2

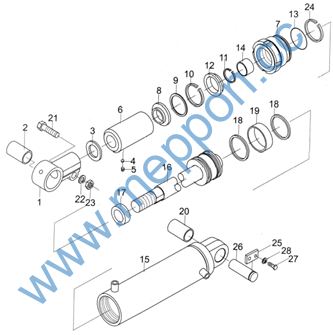

倾斜油缸/TILT CYLINDER

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FDA0YD-K4001

Ear ring

耳环

1

2

SF-2-5060

Bushing

钢背轴承5060B

1

3

FDA0YD-K4002

Washer

垫片

4

4

GB79-85

Screw

螺钉M10X12

1

5

FDA0YD-K4003

Plug

塞子

1

6

FDA0YD-K4004

Spacer

调整轴套

1

7

FDA0YD-K4005

Guide sleeve

导向套

1

8

FDA0YD-K4006

Dust seal

防尘圈72

1

9

GB893.1-86

Snap ring

挡圈72

1

10

FDA0YD-K4007

Snap ring

挡圈

1

11

FDA0YD-K4008

Snap ring

挡圈

1

12

FDA0YD-K4009

U-ring

U型密封圈

1

13

FDA0YD-K4011

O-ring

O型密封圈

1

14

SF-2-5030

Bushing

钢背轴承5030

1

15

FDA0YD-K4012

Tube,cylinder ass’y

缸体

1

16

FDA0YD-K4013

Body，piston ass’y

活塞体

1

17

FDA0YD-K4014

Spacer

调整套

1

18

FDA0YD-K4015

Yx-ring

Yx型密封圈D100

2

19

FDA0YD-K4016

Wearing

支撑环

1

20

SF-2-5058

Bushing

钢背轴承5058B

1

21

GB5782-2000

Bolt

螺栓M16X70

1

22

GB93-87

Washer,lock

垫圈16

1

23

GB6170-2000

Nut

螺母M16

1

24

FDA0YD-K4017

Snap ring

挡圈

1

25

FDA0YD-K4018

Plate

卡板

2

26

FDA0YD-K4019

Pin

轴

2

27

GB5786-2000

Bolt

螺栓M10X1.25X20

4

28

GB93-87

Washer,lock

垫圈10

4

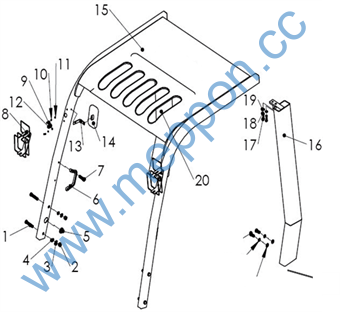

护顶架/OVERHEAD GUARD

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

22

23

24    21

1

GB5782-2000

Bolt

螺栓M16X1.5X80

4

2

GB6176-2000

Nut

螺母M16X1.5

4

3

GB97.1-2002

Washer

垫圈16

8

4

GB93-87

Washer,lock

垫圈16

8

5

FD30MA-H0001

Boot

出线胶圈Φ36

2

6

FD30MA-H0004

Handle,grip

把手总成

2

7

GB70.1-2000

Screw

螺钉M6X20

4

8

FD30MA-H1500

Guard,lamp front

前灯架总成

2

9

GB5783-2000

Bolt

螺栓M6X20

4

10

GB97.1-2002

Washer

垫圈6

7

11

GB93-87

Washer,lock

垫圈6

7

12

FD30MA-H0006

Boot

出线胶圈Φ25

2

13

FD30MA-H0002

Guard,mirror back

倒车镜支架

2

14

FD30MA-H0003

Mirror back

倒车镜

2

15

FDA0YD-H1000

Overhead,guard

顶架

1

16

FDA0YD-H2000

Rear pipe L.H

左后支撑

1

17

GB5786-2000

Bolt

螺栓M12X1.25X25

4

18

GB97.1-2002

Washer

垫圈12

4

19

GB93-87

Washer,lock

垫圈12

4

20

FDA0YD-H3000

Front pipe R.H

右后支撑

1

21

GB5783-2000

Bolt

螺栓M16X35

4

22

GB5782-10X35

Bolt

螺栓M10X35

4

23

GB/T97.1-10

Washer

垫圈10

4

24

GB/T93-10

Washer,lock

垫圈10

4

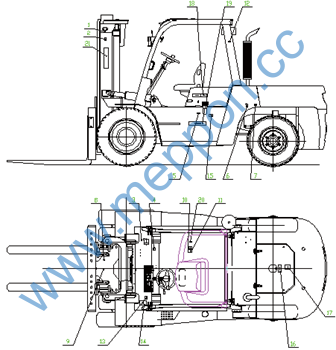

标牌/DECAL

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FD30MA-N0001

Decal safety

安全标志标牌

2

2

FD30MA-N0017

Decal sling

起吊标牌

4

3

FDA0YD-N0001

Name plate

❹车装卸车铭牌

1

4

FDA0YD-N0004

Decal capacity char

负荷曲线图标牌

1

5

FD30MA-N0009

Decal fuel

加燃油标牌

1

6

FD30MA-N0016

Decal tyre safety

轮胎安全标牌

1

7

FDA0YD-N0018

Decal air pressure

轮胎气压

1

8

FD30MA-N0020

Decal notice thumb hand

注意伤手

1

9

FD30MA-N0019

Decal padlok mast space

禁止进入门架后空间

1

10

FDA0YD-N0003

Decal Lubrication hart

润滑系统图标牌

1

11

FD30MA-N0005

Decal

使用须知标牌

1

12

FD30MA-N0022

Don’t take water on

严禁冲水标牌

1

13

FD30MA-N0023

Decal Parking brake adjust

停车制动调整

1

14

FD30MA-N0006

Decal caution

启动前检查要领

1

15

FDA0YD-N0007

Decal capacity

容量标牌

1

16

FD30MA-N0010

Decal antifreeze liquid

加防冻液标牌

1

17

FD30MA-N0015

Decal fan safety

风扇安全标牌

1

18

FDA0YD-N0008

Qirui forklift thuck

❹车型号标牌

2

19

FD30MA-N0021

Foklift Model

中联❹车标牌

2

20

FD30MA-N0013

Decal adding hydraulic oil

加液压油标牌

1

21

120N-0100

Decal

门架ZOOMLION标示

1
