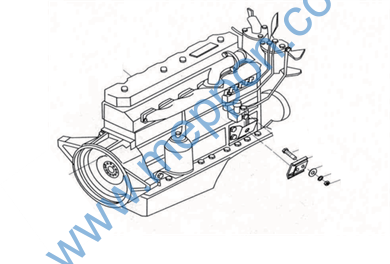

发动机安装/ENGINE MOUNT

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

2 3

45

6

1

CA6110

Engine

锡柴CA6110发动机

1

2

GB5782-2000

Bolt

螺栓M10X40

4

3

FDA0YD-D2002

Rubber washer

橡胶垫

2

发动机附

4

GB93-87

Washer lock

垫圈10

4

5

FDA0YD-D2003

Shim

垫片

4

6

GB5782-2000

Bolt

螺栓M10X40

4

7

GB6182-2000

Nut

螺母M10

4

1

CA4DF3(

Engine

发动机(

1

国三

GB/T5782-16×160(

Bolt

螺栓 M16×160(

2

国三

FDA0YS-D1001(

Washer lock

大垫圈(

4

国三

FDA0YS-D1002(

Rubber washer

发动机减震垫(

4

国三

GB/T6184-16(

Nut

螺母M16(

2

国三

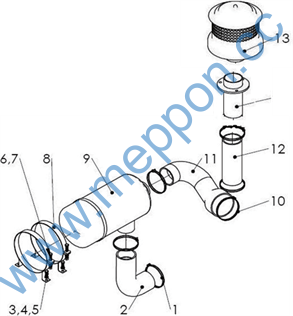

空滤器安装/AIR CLEANER ASS’Y

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

14

13

1

JB/T8870-1999

Clip

喉箍4X 80-100

5

2

FD70HD-J0001

Hose

橡胶弯管

1

3

GB5783-2000

Bolt

螺栓M8X16

4

4

GB97.1-2002

Washer lock

垫圈8

8

5

GB93-87

Washer lock

垫圈8

8

6

GB5782-2000

Bolt

螺栓M8x25

4

7

GB6170-2000

Nut

螺母M8

4

8

FDA0YD-F2000

Bracket

空滤安装架

2

9

FDA0YD-F1000

Air，cleaner

空滤器

1

10

JB/T8870-1999

Clip

喉箍5X 92-120

1

11

FDA0YD-F0002

Hose

出气管

1

12

FDA0YD-F0003

Hose

直胶管

1

13

FDA0HC-F3000

Bracket

预滤器座

1

14

KA33-3

Air，cleaner

空气预滤器

1

9

FDA0YS-F1000(

Air，cleaner

空滤器(

1

国三

11

FDA0YS-F0001(

Hose

出气管(

1

国三

FDA0YS-F0002(

Hose

弯进气管(

1

国三

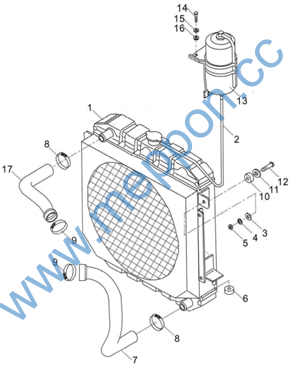

冷却系统/CLOOLING SYSTEM

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FDA0YD-D3200

Radiator ass’y

散热器A60Z1

1

2

FDA0YD-G0003

Washer

橡胶座

2

3

GB97.1-2002

Rubber washer

垫圈10

2

4

GB93-87

Rubber washer

垫圈10

2

5

GB6170-2000

Nut

螺母M10

2

6

FDA0YD-D3004

Hose

进水管

1

7

JB/T8870-1999

Clip

喉箍50-70

4

8

FDA0YD-D3002

Washer

胶垫

2

9

FDA0YD-D3003

Washer

垫片

2

10

GB5782-2000

Bolt

螺栓M10X50

2

11

FDA0YD-D3001

Hose

出水管

1

1

FDA0YS-D2100(

Radiator ass’y

散热器总成(

1

国三

FDA0YS-D2002(

Hose

下水管(

1

国三

FDA0YS-D2001(

Hose

上水管(

1

国三

FDA0YS-D2003(

Hose

中冷管I

1

国三

FDA0YS-D2004(

Hose

中冷管II(

1

国三

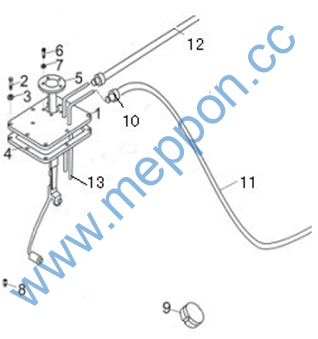

燃油系统/FUEL SYSTEM

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FDA0YD-D1100

Plate ass’y

燃油箱盖板

1

2

GB5783-2000

Bolt

螺栓M8X20

10

3

GB93-87

Rubber washer

垫圈8

10

4

FDA0YD-D1001

Gasket

盖板垫

1

5

FDA0YD-D1002

Packing

圆垫

1

6

GB67-2000

Bolt

螺钉M5X12

5

7

GB93-87

Rubber washer

垫圈5

5

8

Drian plug

通气塞Z1/8″

1

9

FD70HD-D2100

Cover ass’y

加油盖总成

1

10

Lining，rubber

橡胶衬

2

11

HG/T3037-1997

Hose

输油胶管Φ10X1700

1

12

HG/T3037-1997

Hose

输油胶管Φ10X800

1

13

FD30MA-D1400

Oil filter

滤油器

1

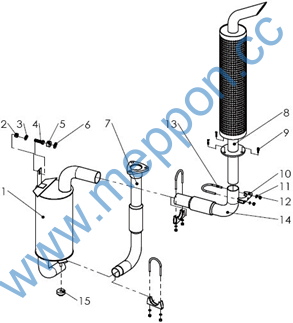

排气系统/EXHUAST SYSTEM

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FDA0YD-G2000

Muffler

消声器

1

2

GB/T6182-2000

Nut

螺母M12

1

3

GB/T93-87

垫圈12

1

4

GB/T5782-2000

Bolt

螺栓M12X40

1

5

FDA0YD-G0002

Rubber

胶垫

2

6

FDA0YD-G0001

Washer

垫片

2

7

FDA0YD-G1000

Hose

前排气管

1

8

FDA0YD-G4000

Hose

上排气管

1

9

GB/T5782-2000

Bolt

螺栓M8X25

3

10

FDA0YD-G0004

Lining，rubber

管卡

3

11

GB/T93-87

Rubber washer

垫圈8

6

12

GB/T6170-2000

Nut

螺母M8

6

13

FDA0YD-G0005

U-Bolt

U型螺栓

3

14

FDA0YD-G3000

Hose

排气接管

1

15

FDA0YD-G0003

Rubber

橡胶座

1

1

FDA0YS-G1000(

Muffler

消声器(

1

国三

7

FDA0YS-G2000(

Hose

前排气管(

1

国三

变矩器冷却系统/TOR-CON OIL COOLING SYSTEM

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

5

1

HG/T3037-1997

Hose

输油胶管Φ19X1450

1

2

FDA0YD-D3102

Elbow

直接头

1

3

HG/T3037-1997

Hose

输油胶管Φ19X2000

1

4

JB/T8870-1999

Clip

喉箍22-32

6

5

FDA0YD-D3104

Elbow

长接头

1

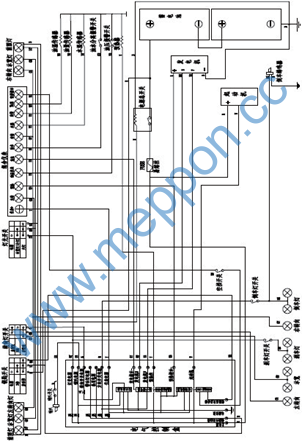

电气系统/ELECTRIC SYSTEM

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FDA0YD-E0002

Fusible link wire

易熔线

1

2

FDA0YD-E0003

Head lamp

前照灯

2

3

FDA0YD-E0004

Front combination lamp

双面前小灯

2

4

FDA0YD-E0005

Head guard harness

护顶架线束

2

5

FDA0YD-E0006

Horn

喇叭

1

6

FD30MA-E0007

SW.Stop lamp

刹车灯开关

1

7

FDA0YD-E0008

Back buzzer

倒车蜂鸣器

1

8

FDA0YD-E0009

Right head guard harness

水温传感器

1

9

FDA0YD-E0011

Combinatian SW.

组合开关

1

10

FDA0YD-E0012

Engine harness

发动机线束

1

11

FDA0YD-E0013

Oil temperature sensor

油温传感器

1

12

FDA0YD-E0014

Power SW.

电源总开关

1

13

FDA0YD-E0015

Key relay

启动继电器

2

14

FDA0YD-E0016

Fuel level sending unit

燃油传感器

1

15

FDA0YD-E0017

Cable

电瓶连接线

1

16

FDA0YD-E2000

Engine harness

发动机线束

1

17

FDA0YD-E3000

Cabinet harness

仪表架线束

1

18

FD30MA-E4000

Right head guard harness

右护顶架线束

1

19

FD30MA-E6000

Electric control box

电器控制盒

1

20

FD30MA-E7000

Cable

正极电瓶引线

1

21

FDA0YD-E7001

Cable

正极电瓶引线

1

22

FDA0YD-E8000

Back buzzer

负极电瓶引线

1

23

FD30MA-E9000

Battery

蓄电池

1

24

FDA0YD-E0019

Warning lamp

警示灯

1

25

FB25DA-E0049

Warning lamp Bracket

警示灯支架

1

FDA0YS-E0001(

Engin ECU

发动机ECU(

1

国三

FDA0YS-E0002(

Cable

预热连接线(

1

国三

FDA0YS-E0003(

Cable

启动连接线(

1

国三

FDA0YS-E0004(

Cable

过渡线(

1

国三

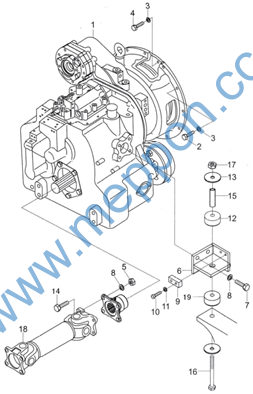

传动装置安装/DRIVE UNIT MOUNT

序号

No.

图 号

Part No.

零部件名称

Description

件数

Q’ty

备 注

Remark

1

FDA0YD-C4000

Case，transmission

变速箱

1

2

GB5783-2000

Bolt

螺栓M10X25

10

3

GB93-87

Rubber washer

垫圈10

22

4

GB5783-2000

Bolt

螺栓M10X30

12

5

GB6171-2000

Nut

螺母M14X1.5

8

6

FDA0YD-C3000

Bracket

变速箱座

2

7

GB5786-2000

Bolt

螺栓M16X1.5X35

8

8

GB93-87

Rubber washer

垫圈16

8

9

FDA0YD-C0001

Rubber

挡块

4

10

GB70.1-2000

Screw

螺钉M6X16

8

11

GB93-87

Rubber washer

垫圈6

8

12

FD30MA-D0002

Rubber

橡胶垫

2

13

FDA0YD-C0002

Rubber washer

垫圈

4

14

GB27-1988

Bolt

铰制螺栓M14X1.5X45

8

15

FD30MA-D0003

Plastic pipe

套管

2

16

GB5782-2000

Bolt

螺栓M10X110

2

17

GB6182-2000

Nut

螺母M10

22

18

FDA0YD-C2000

Propeller shaft ass’y

传动轴

1

19

FD30MA-D0001

Rubber

橡胶垫

2

1

FDA0YS-C1000

Case，transmission

变速箱

1

国三
