HELI CPYD15C-KU1H single fuel hydraulic forklift parts catalog 05
H2MD2-41601 02 Battery main switch |
|||||||
H2MD2-41601 02 加装电源总开关 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
D09JK862 |
00 |
Power?switch |
电源开关 |
1 |
||
2 |
TS087-30121A |
01 |
Modification of power switch protective cover |
电源开关防护罩改制 |
1 |
||
3 |
H2MD2-45801 |
02 |
Power switch connecting cable |
电源开关连接电缆 |
1 |
||
4 |
B0330-06016 |
00 |
Bolt |
螺栓 M6x16 |
1 |
GB5783-86 |
GB5783-86 |
5 |
B5310-00006 |
00 |
Washer,lock |
垫圈 6 |
1 |
GB97.1-85 |
GB97.1-85 |
6 |
B5050-00006 |
00 |
Washer,lock |
垫圈 6 |
1 |
GB93-87 |
GB93-87 |
7 |
TS087-31011A |
01 |
Reform of power switch bracket |
电源开关支架改制 |
1 |
||
8 |
H2MD2-41603 |
00 |
Body harness grounding transition wire |
车身线束接地过渡线 |
1 |
||

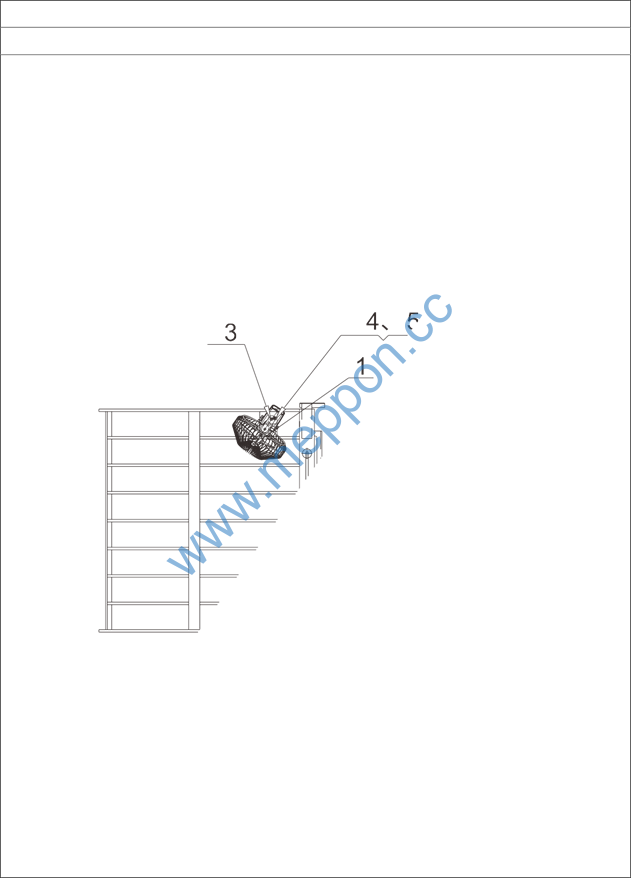

H2MD2-41201 01 Fan mounting
H2MD2-41201 01 电风扇安装
H2MD2-41201 01 Fan mounting |
|||||||
H2MD2-41201 01 电风扇安装 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
K9FL5-73071 |
01 |
Fan |
电风扇(12V) |
1 |
||
2 |
H2MD5-73032 |
01 |
Cab wiring harness |
驾驶室线束 |
1 |
||
3 |
Z9260-40200 |
01 |
Strapping band 4 x200 |
捆扎带 4×200 |
2 |
||
4 |
B0330-06016 |
00 |
Bolt |
螺栓 M6x16 |
2 |
GB5783-86 |
GB5783-86 |
5 |
B5310-00006 |
00 |
Washer,lock |
垫圈 6 |
2 |
GB97.1-85 |
GB97.1-85 |
6 |
B5050-00006 |
00 |
Washer,lock |
垫圈 6 |
2 |
GB93-87 |
GB93-87 |
7 |
B4123-00006 |
00 |
Nut |
螺母 M6 |
2 |
GB6170-86 |
GB6170-86 |

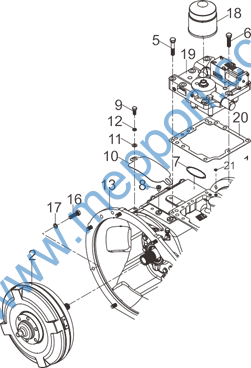

H1H23-80501 01 Drive unit |
H1H23-80501 01 传动装置 |
|
H1H23-80501 01 Drive unit |
|||||||
H1H23-80501 01 传动装置 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
H1H23-80511 |
00 |
Hydraulic transmission |
液力变速箱 |
1 |
||
2 |
HD3Y3-80501 |
03 |
Torque converter assembly |
变矩器总成 |
1 |
||
3 |
22193-03001 |
02 |
Plug |
堵塞 |
2 |
||
4 |
H1H23-80521 |
01 |
Main reducer assembly |
主减速器总成 |
1 |
||
5 |
B0230-10055-X1 |
00 |
Combined bolt M10x55 |
组合螺栓 M10x55 |
3 |
GB5782,GB 93 |
GB5782,GB 93 |
6 |
B0330-10040-X1 |
00 |
Combined bolt M10x40 |
组合螺栓 M10x40 |
5 |
GB/T 9074.15-88 |
GB/T 9074.15-88 |
7 |
6TY10-06-05 |
03 |
Transmission nameplate |
变速箱铭牌 |
1 |
||
8 |
22518-40151C |
00 |
Plug |
堵头总成 |
2 |
||
9 |
B0330-08020 |
00 |
Bolt |
螺栓 M8x20 |
2 |
GB5783-86 |
GB5783-86 |
10 |
15583-83611 |
03 |
Torque-converter cover |
变矩器盖 |
1 |
||
11 |
B5310-00008 |
00 |
Washer |
垫圈 8 |
2 |
GB97.1-85 |
GB97.1-85 |
12 |
B5050-00008 |
00 |
Washer |
垫圈 8 |
2 |
GB93-87 |
GB93-87 |
13 |
H1H23-82081 |
01 |
Torque-converter case |
变矩器壳体 |
1 |
||
14 |
B0230-10055 |
00 |
Bolt M10x55 |
螺栓 M10x55 |
1 |
GB5782-86 |
GB5782-86 |
15 |
B4123-00010 |
00 |
Nut |
螺母 M10 |
1 |
GB6170-86 |
GB6170-86 |
16 |
B0530-10035 |
00 |
Bolt |
螺栓 M10x1.25×35 |
7 |
GB5786-86 |
GB5786-86 |
17 |
B5050-00010 |
00 |
Washer |
垫圈 10 |
8 |
GB93-87 |
GB93-87 |
18 |
12163-82301 |
02 |
Oil filter |
滤油器(Ⅱ) |
1 |
||
19 |
H25S3-80601 |
02 |
Control valve assembly |
电磁控制阀总成 |
1 |
||
20 |
11243-82531 |
02 |
Washer |
垫片 |
1 |
||
21 |
Z6003-00901 |
00 |
O-ring |
O 形圈 9*1.9 |
2 |
GB1235-76 |
GB1235-76 |

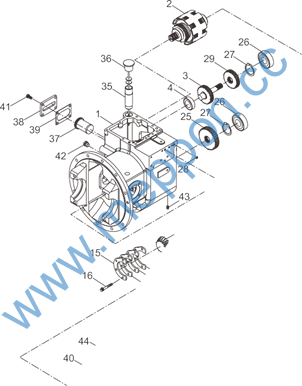

H1H23-80511 00 Hydraulic transmission |
H1H23-80511 00 液力变速箱 |
|
H1H23-80511 00 Hydraulic transmission |
|||||||
H1H23-80511 00 液力变速箱 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
H1H23-82001 |
01 |
Case |
壳体(带速度传感器 孔) |
1 |
||
2 |
14883-80201 |
04 |
Clutch,hydraulic |
液力离合器总成 |
1 |
||
3 |
12163-42201 |
02 |
Shaft,idler |
惰轮轴 |
1 |
||
4 |
Z-6206E |
00 |
Bearing 6206E |
轴承 6206E |
1 |
GB/T276-94 |
GB/T276-94 |
5 |
Z6003-08003 |
00 |
O-ring 80*3.1 |
O 形密封圈 80*3.1 |
1 |
GB1235-76 |
GB1235-76 |
6 |
Z-32208 |
00 |
Bushing |
圆锥滚子轴承 32208 |
1 |
GB/T 297-94 |
GB/T 297-94 |
7 |
B0330-08050-X1 |
00 |
Combined bolt M8x50 |
组合螺栓 M8x50 |
3 |
GB/T9074.1 5-88 |
GB/T9074.1 5-88 |
8 |
15583-82081 |
02 |
Gasket |
衬垫 |
1 |
||
9 |
B0330-08050-X1 |
00 |
Combined bolt M8x50 |
组合螺栓 M8x50 |
2 |
GB/T9074.1 5-88 |
GB/T9074.1 5-88 |
10 |
15583-80202 |
05 |
Inching valve assembly |
微动阀总成 |
1 |
||
11 |
12163-82581 |
01 |
Washer |
垫片 |
1 |
||
12 |
12163-82571 |
01 |
Washer |
垫片 |
1 |
||
13 |
12163-82591 |
01 |
Washer |
垫片 |
1 |
||
14 |
12163-42221 |
03 |
Shaft |
轴 |
1 |
||
15 |
12163-82151 |
02 |
Plate,bearing support |
支承片 |
1 |
||
16 |
B0330-08020-X1 |
00 |
Combined bolt |
组合螺栓 M8x20 |
4 |
GB5783-86 |
GB5783-86 |
17 |
22518-40151C |
00 |
Plug |
堵头总成 |
2 |
||
18 |
12163-82191 |
01 |
Collar |
轴环 |
1 |
||
19 |
12163-82121 |
01 |
Bracket |
油封保持架 |
1 |
||
20 |
12163-82131 |
01 |
Skeleton oil seal DCY/40*62*8/10 |
骨架油封 DCY/40*62*8/10 |
1 |
||
21 |
Z-30208 |
00 |
Bearing 30208 |
轴承 30208 |
1 |
GB/T297-94 |
GB/T297-94 |
22 |
12163-82551 |
00 |
Washer |
垫片 |
1 |
||
23 |
12163-82501 |
02 |
Shim |
垫 |
1 |
||
24 |
11243-82621 |
01 |
Nut |
开花螺母 |
1 |
||
25 |
12163-42231 |
02 |
Gear,output |
输出齿轮 |
1 |
||
26 |
Z-6207 |
00 |
Bearing |
轴承 |
2 |
GB/T 276-95 |
GB/T 276-94 |
27 |
B6050-00024 |
00 |
Snap ring 24 |
挡圈 24 |
2 |
GB893.1-86 |
GB893.1-86 |
28 |
22518-40151 |
02 |
Plug |
螺塞 |
1 |
||
29 |
12163-42211 |
02 |
Cear,reverse idler |
惰轮 |
1 |
||
30 |
HD3Y3-80401 |
00 |
Oil supply pump assembly |
供油泵总成 |
1 |
||
31 |
15583-82201 |
02 |
Washer |
垫片 |
1 |
H1H23-80511 00 Hydraulic transmission |
H1H23-80511 00 液力变速箱 |
|
H1H23-80511 00 Hydraulic transmission |
|||||||
H1H23-80511 00 液力变速箱 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
32 |
B0330-08040 |
00 |
Bolt M8x40 |
螺栓 M8x40 |
2 |
GB5783-86 |
GB5783-86 |
33 |
B0330-08045 |
00 |
Bolt |
螺栓 M8x45 |
4 |
GB5783-86 |
GB5783-86 |
34 |
12163-82561 |
03 |
Washer |
垫片 |
6 |
||
35 |
12163-82221 |
03 |
Pipe |
加油管 |
1 |
||
36 |
12163-82232 |
03 |
Cap |
变速箱加油口盖 |
1 |
||
37 |
124U3-82521 |
03 |
Oil filter |
滤油器 |
1 |
||
38 |
H2FH3-82031 |
00 |
Cover |
密封端盖 |
1 |
||
39 |
12163-82811 |
00 |
Gasket |
滤油器纸垫 |
1 |
||
40 |
H2MD3-82021 |
00 |
Pin 12X20 |
销 12X20 |
2 |
||
41 |
B0330-10025-X1 |
00 |
Combined bolt |
组合螺栓 M10x25 |
4 |
GB/T9074.1 5-88 |
GB/T9074.1 5-88 |
42 |
H25S3-84001A |
00 |
Plug |
螺塞总成 |
1 |
||
43 |
22193-03001 |
02 |
Plug |
堵塞 |
1 |
||
44 |
11243-82501 |
04 |
Washer |
垫片 |
1 |
||
45 |
B0230-10075-X1 |
00 |
Combined bolt M10x75 |
组合螺栓 M10x75 |
1 |
GB5782,GB 93 |
GB5782,GB 93 |
46 |
B0230-10055-X1 |
00 |
Combined bolt M10x55 |
组合螺栓 M10x55 |
3 |
GB5782,GB 93 |
GB5782,GB 93 |
47 |
B0330-10030-X1 |
00 |
Combined bolt |
组合螺栓 M10x30 |
4 |
GB/T9074.1 5-88 |
GB/T9074.1 5-88 |
48 |
B0330-10050-X1 |
00 |
Combined bolt M10x50 |
组合螺栓 M10x50 |
1 |
GB/T9074.1 5-88 |
GB/T9074.1 5-88 |
49 |
Z6003-01502 |
00 |
O-ring 15*2.4 |
O 形密封圈 15*2.4 |
2 |
GB1235-76 |
GB1235-76 |

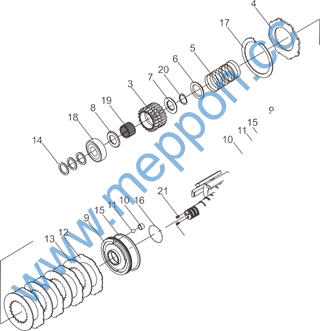

14883-80201 04 Clutch,hydraulic |
14883-80201 04 液力离合器总成 |
|
14883-80201 04 Clutch,hydraulic |
|||||||
14883-80201 04 液力离合器总成 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
11243-80211 |
05 |
Shift,input |
输入轴总成 |
1 |
||
2 |
11243-82061 |
02 |
Gear,revease |
后退齿 |
1 |
||
3 |
11243-82051 |
02 |
Gear,forward |
前进齿 |
1 |
||
4 |
11243-82221 |
01 |
Plate,end |
端板 |
2 |
||
5 |
11243-82081 |
03 |
Spring,return |
回位弹簧 |
2 |
||
6 |
11243-82091 |
02 |
Seat,spring |
弹簧座 |
2 |
||
7 |
11243-82101 |
01 |
Ring,thrust |
止推环 A |
2 |
||
8 |
11243-82111 |
01 |
Ring,thrust |
止推环 B |
2 |
||
9 |
11243-82041 |
05 |
Piston |
活塞 |
1 |
||
10 |
11243-82121 |
02 |
Plug |
塞 |
1 |
||
11 |
Z1505-G0030 |
00 |
Steel ball 3 |
钢球 3 |
1 |
GB308-89 |
GB308-89 |
12 |
11243-82141 |
01 |
Plate,friction |
摩擦片 |
8 |
||
13 |
11243-82151 |
01 |
Plate,separator |
隔片(韩国) |
8 |
||
14 |
11243-82161 |
02 |
Seal ring |
密封环 A |
4 |
||
15 |
11243-82171 |
01 |
Seal ring |
密封环 B |
2 |
||
16 |
11243-82211 |
00 |
O-ring |
O 型圈 |
2 |
||
17 |
11243-82181 |
00 |
Snap ring |
卡环 |
2 |
||
18 |
Z-6206-2RS |
00 |
Bearing 6206-2RS |
轴承 6206-2RS |
2 |
GB/T276-94 |
GB/T276-94 |
19 |
11243-82201 |
02 |
Bearing,needle K354220 |
滚针轴承 K354220 |
2 |
||
20 |
B6150-00040 |
00 |
Snap ring |
挡圈 40 |
2 |
GB894.1-86 |
GB894.1-86 |
21 |
B1830-08008 |
00 |
Screw M8x8 |
螺钉 M8x8 |
2 |
GB80-85 |
GB80-85 |
15583-80202 05 Inching valve assembly |
15583-80202 05 微动阀总成 |
|
