Description

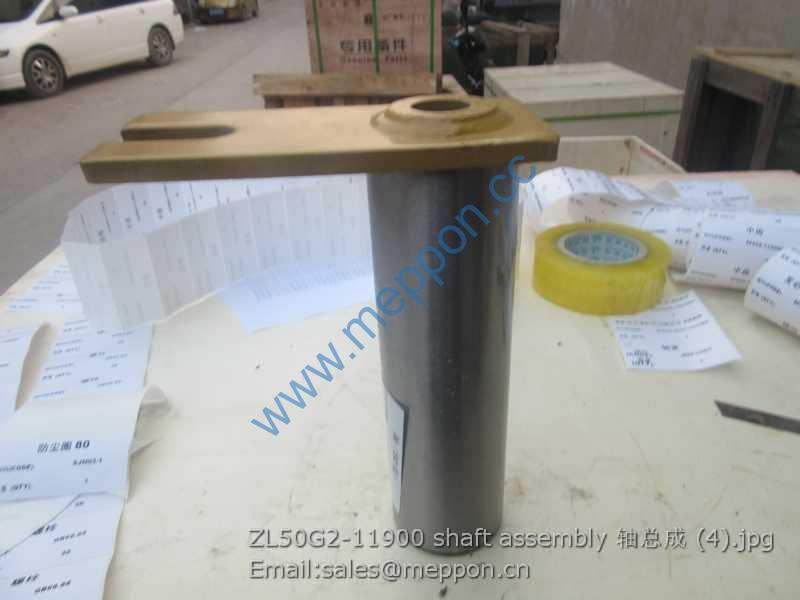

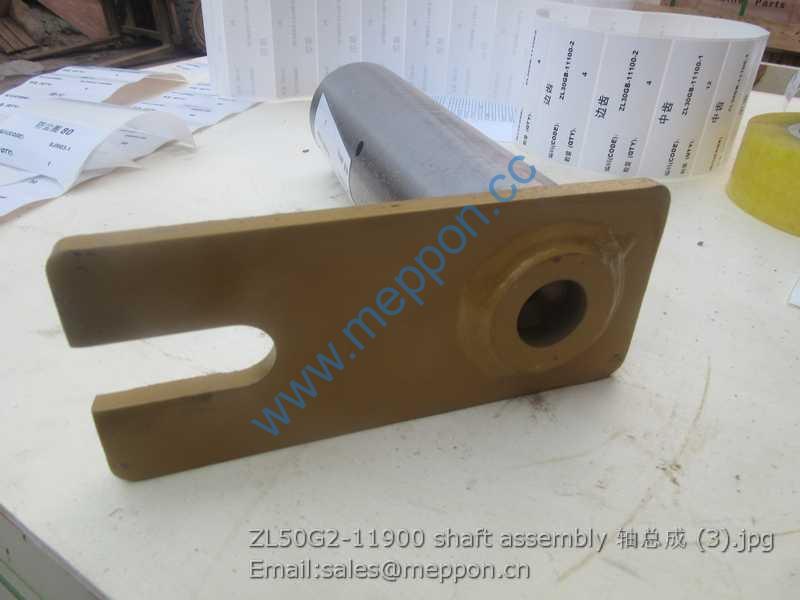

ZL50G2-11900 shaft assembly SHANTUI

Y221-83A-010020 法兰 FLANGE 2
2 Y221-83A-010010 O 形圈 O-RING 4
3 Y221-85A-010001 软管 HOSE 2
4 Y221-86A-030000 铲斗油缸 BUCKET CYLINDER 1
5 07372-21035 螺栓 BOLT 16
6 01643-51032 垫圈 WASHER 16

Y221-86A-010000 动臂油缸（左） BOOM CYLINDER(L.H.) 1
2 Y221-83A-010010 O 形圈 O-RING 4
3 Y221-83A-010020 法兰 FLANGE 8
4 07372-21035 螺栓 BOLT 16
5 Y221-83A-013000 软管 HOSE 4
6 01643-51032 垫圈 WASHER 16
7 Y221-86A-020000 动臂油缸（右） BOOM CYLINDER(R.H.) 1

Y221-86A-010000 动臂油缸（左）
BOOM
CYLINDER(L.H.)
1
1 02213.0026Y.100 活塞杆 ROT PISTON 1
2 Q/HL 01 -2009 端盖Φ181/Φ120 x Φ85 HEAD 1
3 02213.0026Y.200 缸体 CYLINDER 1
4 Φ70 xΦ85 x 82 轴套 BUSHING 1
5 ME8 Φ70 xΦ85 x 5 防尘圈 RING , DUST 2
6 2-217 O 型圈Φ29.74 x 3.53 O-RING 2
7 02213.0026Y.400(L) 油管 B TUBE B 1
8 GB70.1-85 螺钉 M10 x 35 BOLT 8
9 Q/HL 18 —2006 压板 YB—01 PLATE 2
10 02213.0026Y.500 卡箍 CLAMP 1
11 GB6170-88 螺母 M10 NUT 2
12 GB5780-88 螺栓 M10 x 40 BOLT 2
13 GB93-87 垫圈 10 WASHER 2
14 GB5780-88 螺栓 M14 x 85 BOLT 1
15 GB93-87 垫圈 14 WASHER 1
16 GB6170-88 螺母 M14 NUT 1
17 02213.0026Y.300(L) 油管 A TUBE A 1
18 GB308-89 钢球Φ8 STEEL BALL 1
19 GB/T80 — 85 凹端螺钉 M12 x 12 BOLT 1
20 Q/HL22 — 2009 垫片Φ85/Φ63.5 x 0.5 WASHER 1
21 Q/HL04 — 2006 螺母 M62 x 3 NUT 1
22 Φ120 xΦ112 x 8 纳污环 RING 2
23 Q/HL03 — 2009 活塞Φ120/Φ63.5 x 68 PISTON 1
24 SPGW 120 密封圈Φ120/Φ105 x 12 SEAL RING 1
25 Φ120/Φ115 x 9.7 导向环 SLEEVE GUIDE 2
26 Q/HL06 — 2006 挡圈 d85/Φ104 x 2 COLLAR 1
27 DKBI 85 防尘圈Φ85/Φ99 x 8/11 RING,DUST 1
28 IDI 85 密封圈Φ85/Φ100 x 10 SEAL RING 1
29 Φ85/Φ100 x3 开口挡圈 COLLAR 1
30 HBY 85 缓冲圈Φ85/Φ100 .5 x 6 CUSHION COVER 1
31 MB 8530 滑动轴套 BUSHING 1
32 Q/HL23 — 2009 挡圈 d85/Φ96 x 3.5 COLLAR 1

Φ120/Φ114.5 x 1.5 挡圈 COLLAR 1
34 2-245 O 型圈 O-RING 1
35 Q/HL02 — 2006 缓冲套 d85 CUSHION COVER 1
36 Q/HL07 — 2006 挡圈 d85/Φ81 COLLAR 1
37 GB70.1-85 螺钉 M16 x75 BOLT 12
38 Φ95 xΦ80 x 35 B 型轴套 BUSHING 2
39 ME8 Φ80 xΦ95 x 5 防尘圈 RING,DUST 2
40 GB1152 —89 油杯 M10 x 1 OIL CUP 3

Y221-86A-020000 动臂油缸（右）
BOOM
CYLINDER(R.H.)
1
1 02213.0026Y.100 活塞杆 ROT PISTON 1
2 Q/HL 01 -2009 端盖Φ181/Φ120 x Φ85 HEAD 1
3 02213.0026Y.200 缸体 CYLINDER 1
4 Φ70 xΦ85 x 82 轴套 BUSHING 1
5 ME8 Φ70 xΦ85 x 5 防尘圈 RING,DUST 2
6 2-217 O 型圈Φ29.74 x 3.53 O-RING 2
7 02213.0026Y.400(R) 油管 B TUBE B 1
8 GB70.1-85 螺钉 M10 x 35 BOLT 8
9 Q/HL 18 —2006 压板 YB—01 PLATE 2
10 02213.0026Y.500 卡箍 CLAMP 1
11 GB6170-88 螺母 M10 NUT 2
12 GB5780-88 螺栓 M10 x 40 BOLT 2
13 GB93-87 垫圈 10 WASHER 2
14 GB5780-88 螺栓 M14 x 85 BOLT 1
15 GB93-87 垫圈 14 WASHER 1
16 GB6170-88 螺母 M14 NUT 1
17 02213.0026Y.300(R) 油管 A TUBE A 1
18 GB308-89 钢球Φ8 STEEL BALL 1
19 GB/T80 — 85 凹端螺钉 M12 x 12 BOLT 1
20 Q/HL22 — 2009 垫片Φ85/Φ63.5 x 0.5 WASHER 1
21 Q/HL04 — 2006 螺母 M62 x 3 NUT 1
22 Φ120 xΦ112 x 8 纳污环 RING 2
23 Q/HL03 — 2009 活塞Φ120/Φ63.5 x 68 PISTON 1
24 SPGW 120 密封圈Φ120/Φ105 x 12 SEAL RING 1
25 Φ120/Φ115 x 9.7 导向环 SLEEVE GUIDE 2
26 Q/HL06 — 2006 挡圈 d85/Φ104 x 2 COLLAR 1
27 DKBI 85 防尘圈Φ85/Φ99 x 8/11 RING,DUST 1
28 IDI 85 密封圈Φ85/Φ100 x 10 SEAL RING 1
29 Φ85/Φ100 x3 开口挡圈 COLLAR 1
30 HBY 85 缓冲圈Φ85/Φ100 .5 x 6 CUSHION COVER 1
31 MB 8530 滑动轴套 BUSHING 1
32 Q/HL23 — 2009 挡圈 d85/Φ96 x 3.5 COLLAR 1
