Description

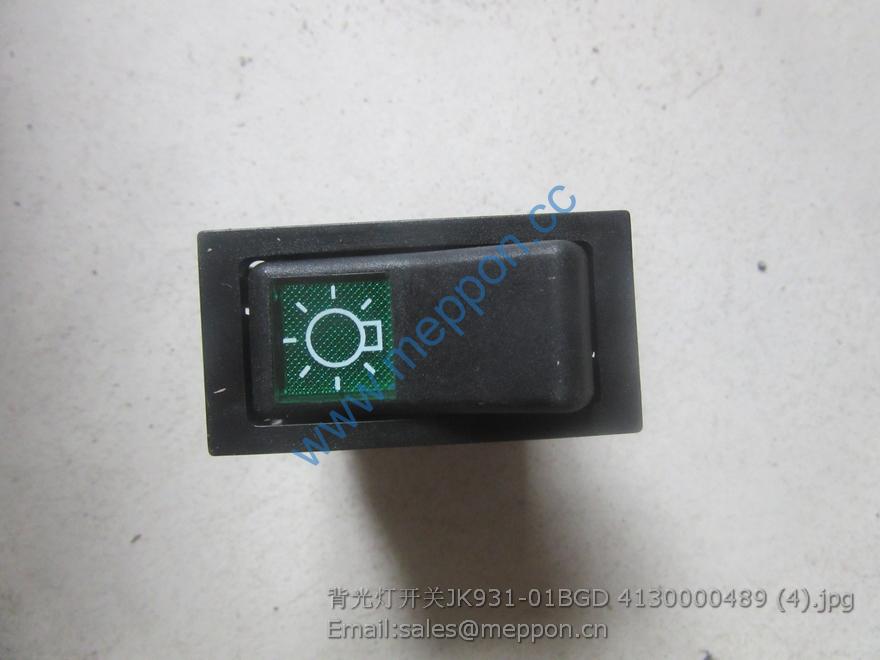

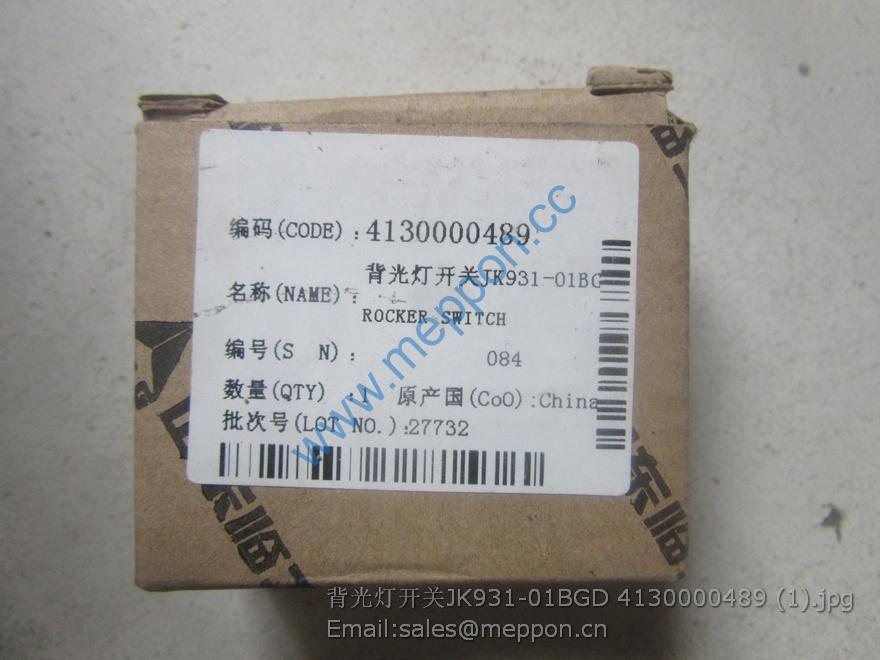

JK931-01BGD 4130000489 SDLG ROCKER SWITCH

后桥总成 2400000W3200-4.875
1 螺栓 Q150B0820 个 4
2 螺母 Q340B08 个 14
3 后桥半轴 3022BDA1-2403031 个 2
4 螺母 Q341B10 个 24
5 垫圈 Q40310 个 24
6 前桥半轴油封总成 SF2025-2303010 个 2
7 后轮毂轴承外螺母 1508F-2401052 个 2
8 轴头螺母锁片 212-2401055 个 2
9 轴头螺母 212-2401052 个 2
10 轴头螺母垫片 212-2401050 个 2
11 轮胎螺母左/右 240W300-3104013/14 个 各6
12 双头螺栓 1028E2A-2402063B 个 12
13 轮胎螺栓左右 11020-3-3103021/2 个 各6
14 轮毂 11020-3-3102041 个 2
15 制动鼓 11020-3-3502011 个 2
16 螺母 Q351B14 个 12
17 轮毂外轴承 GB297-32209/YB2 个 2
18 轮毂外轴承止推环 212-3103024 个 2
19 轮毂内轴承止推环 1028E2A-3103032A 个 2
20 轮毂内轴承 GB297-32210E 个 2
21 后轮毂内油封总成 1028E2A-3502030 个 2
22 垫圈 Q40308 个 10
23 双头螺栓减速器壳 ZC6450-2401093B 个 10
24 复合油塞垫片 6450-2401027B 个 2
25 加油塞 6450-2401026C 个 1
26 油封座圈 212-2401035 个 2
27 制动底板固定螺栓 212-3502201A 个 12
28 通气塞总成 212-2401070 个 1
29 后桥壳总成 240W3200-2401010 个 1
30 放油塞 6450-2401026F 个 1

250S/C-B1制动器明细 (青州祥和）
序号 零件名称 图号 单位 单机使用数量 备注（是否提供配件或成套提供）
1 制动器总成左 250S/C-B1 个 1
2 后左轮底板焊铆总成 250S/C-B1-3502111 个 1
3 制动蹄带摩擦片总成 250S/C-B1-3502120 个 2 成套提供
4 回位弹簧 WDS250-3502101 个 2
5 制动分泵总成 250S/C-B1-3502130(放气阀) 个 1
6 油管总成 WDS250-3502180 个 1
7 压簧盘 280A-3502163 个 4
8 压簧 WZ280B1-3502162 个 2
9 拉杆 280A-3502161 个 2
10 制动分泵总成 250S/C-B1-3502140(油嘴接头) 个 1 油嘴接头
11 弹簧垫圈 Q40308 个 8
12 六角头螺栓M8X12 Q151B0812 个 8
13 底板孔胶堵 11049-3502164 个 2
1 制动器总成右 250S/C-B1 个 1
2 后左轮底板焊铆总成 250S/C-B1-3502211 个 1
3 制动蹄带摩擦片总成 250S/C-B1-3502120 个 2 成套提供
4 回位弹簧 WDS250-3502101 个 2
5 制动分泵总成 250S/C-B1-3502130(放气阀) 个 1
6 油管总成 WDS250-3502180 个 1
7 压簧盘 280A-3502163 个 4
8 压簧 WZ280B1-3502162 个 2
9 拉杆 280A-3502161 个 2
10 制动分泵总成 250S/C-B1-3502140(油嘴接头) 个 1 油嘴接头
11 弹簧垫圈 Q40308 个 8
12 六角头螺栓M8X12 Q151B0812 个 8
13 底板孔胶堵 11049-3502164 个 2

2400000W3200后桥主减速器总成（11028J01-2402010）明细表
序号 零件名称 图号 单位 单机使用数量 备注
主减速器总成 11028J01-2402010 个 1 速比4.875(8/39)
1 螺母－主动齿轮 1028E2A-2402066 件 1
2 垫圈 760-2402064 只 1
3 主动齿轮法兰盘总成 760-2201100B 只 1
4 主齿油封总成 760-2402052 只 1
5 甩油环 760-2402037 只 1
6 主齿外轴承 GB297-32306E 件 1
7 主齿外轴承调整垫片 760-2402031 件 按需
8 主齿隔套 760-2402029 个 1
9 主减速器壳壳体 6450-2402011 件 1 9、11、14作为6450-2402011整体提供
10 调整螺母 6450-2402088 件 2
11 差速器轴承压盖 6450-2402143 件 2 9、11、14作为6450-2402011整体提供
12 调整螺母锁片 6450-2402089 只 2
13 螺栓组合件 Q150B0816 个 2
14 压盖螺栓 6450-2402142 只 4 9、11、14作为6450-2402011整体提供
15 轴承压盖螺栓防松锁片 6450-2402141 只 4
16 主动齿轮(8) 1028E1F3-2402016 件 1 序号16、21成套提供
17 主齿内轴承调整垫片 760-2402046 件 按需
18 主齿内轴承 GB297-32307E 件 1
19 差速器轴承 GB297-32210E 件 2
20 差壳连接螺栓 281450-F8 件 10
21 被动齿轮(39) 1028E1F3-2402017 件 1 序号16、21成套提供
22 半轴齿轮垫片 760-2403032 件 2
23 半轴齿轮 760-2403050 只 2
24 圆柱销 Q5220850Z 件 1
25 差速器壳 6450-2403018Z 件 1
26 行星齿轮轴 760-2403060Z 件 1
27 行星齿轮 760-2403055 只 2
28 行星齿轮垫片 760-2403058 件 2
29 被齿螺栓锁片 6450-2403033A 件 5
30 螺母 Q341B10 只 10
