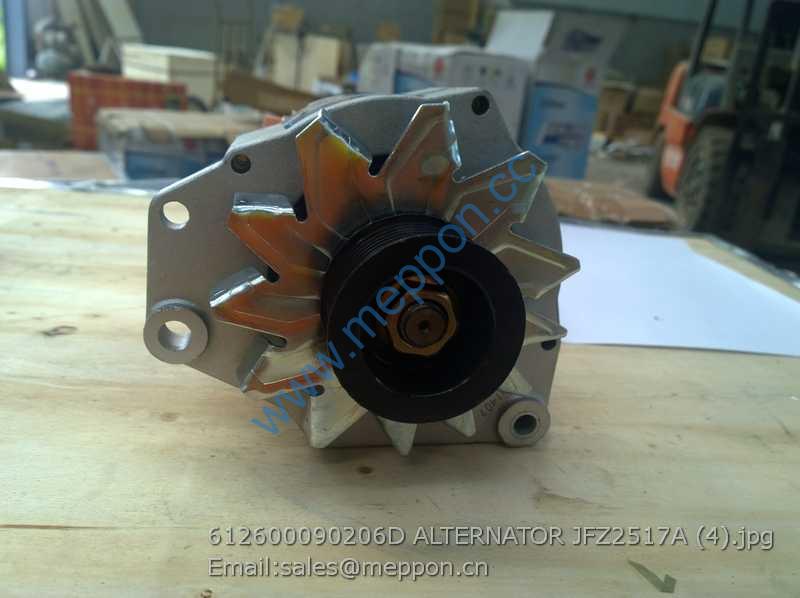

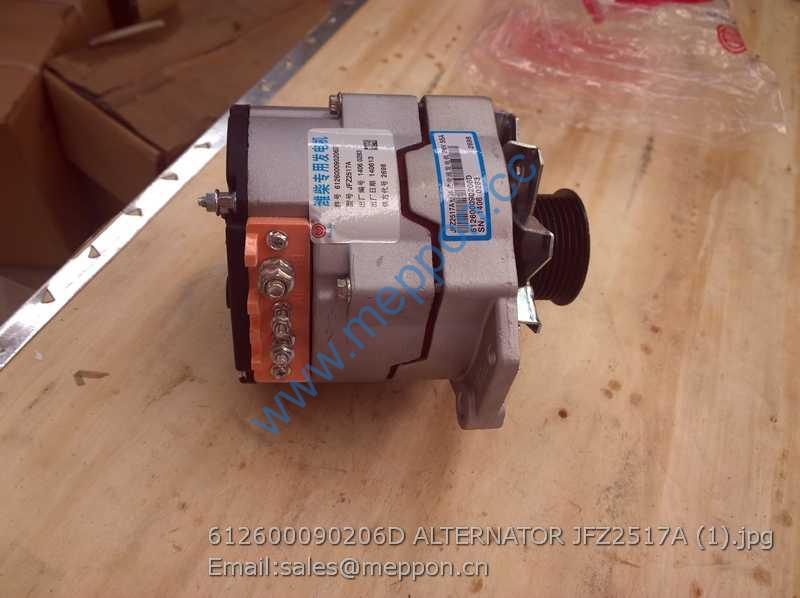

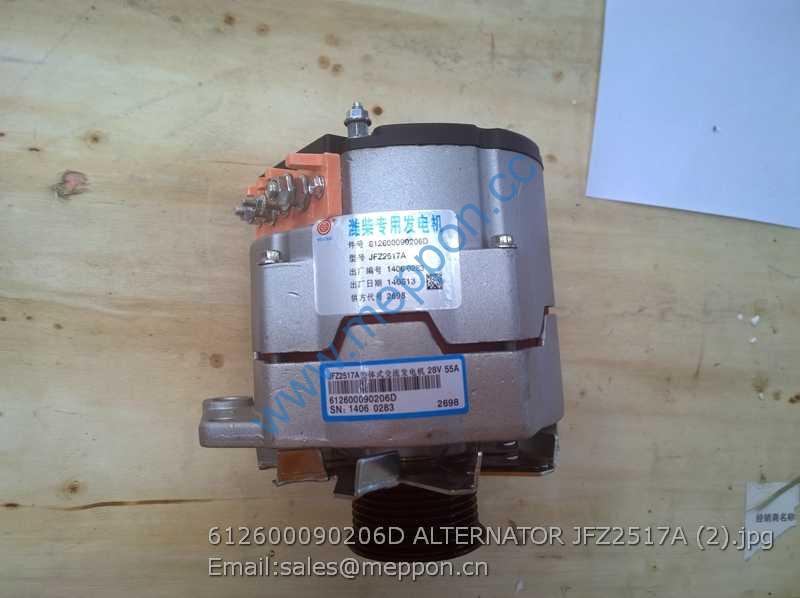

612600090206D ALTERNATOR JFZ2517A weichai

HD469-2402014 垫圈 Shim 2
HD469-2402016 垫圈 Shim 2
24 HD469-2406013 活塞杆 Plunger 2
25 HD469-2406015 O 形圈 O-ring 2
26 HD469-2406014 衬套 Bush 2
27 HD469-2406017 密封衬垫 shim 2
28 HD469-2406012 缸盖 Gasket 2
29 Q72318T5F 密封垫圈 Seal washer 2
30 Q150B0835 螺栓 Bolt 6
31 81.25503.0244 差速锁压力开关 Gearbox switch 2
32 HD469-2402055 止推环 Stop ring 1
33 HD469-2402012 圆柱滚子轴承 Roller bearing 1
34 HD469-2502031 主动锥齿轮 Active taper gear 1 I=5.286
HD469-2502033 主动锥齿轮 Active taper gear 1 I=4.625
HD469-2502035 主动锥齿轮 Active taper gear 1 I=4.111
HD469-2502037 主动锥齿轮 Active taper gear 1 I=3.700
HD469-2502039 主动锥齿轮 Active taper gear 1 I=3.364
HD469-2502042 主动锥齿轮 Active taper gear 1 I=3.083
35 81.90770.0100 调整垫片 Shim 按需
36 HD469-2502015 锁片 Lock piece 1
37 Q1800816TF2 六角头螺栓 Bolt 1
38 DZ9003962021 内六角锥形螺塞 Square head tapered plug 1
39 Q5211228 圆柱销 Pin 2

Q1811235TF2 六角头螺栓 Bolt 14
41 HD469-2502025 过桥箱盖 Pass-axle box cap 1
42 06.02191.2611 内六角圆柱头螺钉 Bolt 4
43 HD469-2502029 被动圆柱齿轮 Passive column gear 1
44 HD469-2502030 轴承座 Bearing block 1
45 HD469-2402020 调整垫片 Shim 按需
46 HD469-2402100 圆锥滚子轴承 Row-steep roller bearing 1
47 81.35125.0024 调整螺母 Adjusting nut 2
48 32024 圆锥滚子轴承 Row-steep roller bearing 2 旧图号 06.32480.1800
49 HD469-2502032 被动锥齿轮 Passive bevel gear 1 用于 I=5.286
HD469-2502034 被动锥齿轮 Passive bevel gear 1 用于 I=4.625
HD469-2502036 被动锥齿轮 Passive bevel gear 1 用于 I=4.111
HD469-2502038 被动锥齿轮 Passive bevel gear 1 用于 I=3.700
HD469-2502041 被动锥齿轮 Passive bevel gear 1 用于 I=3.364
HD469-2502043 被动锥齿轮 Passive bevel gear 1 用于 I=3.083
50 HD469-2503012 差速器壳（左） Differential case (left) 1 用于 I=3.083—3.364
HD469-2503011 差速器壳（左） Differential case (left) 1 用于 I=3.7—5.286
51 HD469-2403015 半轴齿轮 Axle shaft gear 2
52 DZ90001500006 六角头螺栓 Bolt 4 旧图号 Q151C20110TF2
53 HD469-2403017 半轴齿轮垫片 Axle shaft gear washer 2
54 HD469-2403019 十字轴 Cross axle 2
55 HD469-2403021 十字轴 Cross axle 1
56 HD469-2403016 行星齿轮 Plant gear 4
57 HD469-2403018 行星齿轮垫片 Plant gear washer 4

HD469-2403014 差速器壳（右） Differential case (right) 1 用于 I=3.038—3.364
HD469-2403011 差速器壳（右） Differential case (right) 1 用于 I=3.7—5.286
59 HD469-2406018 滑动啮合套 Sliding engage cowl 1
60 HD469-2402011 六角头螺栓 Bolt 16
61 HD469-2506011 拨叉 Fork 1
62 Q1811660TF2 六角头螺栓 Bolt 2
63 Q1811650TF2 六角头螺栓 Bolt 10
64 HD469-2502028 瓦盖（左） Bearing cap 1
65 Q5220816 圆柱销 Pin 4
66 HD469-2402043 瓦盖（右） Bearing cap（right） 1
67 DZ9112320028 锁止片 Locking shim 2
68 Q1800816 六角法兰面承面带齿
螺栓
Bolt 2

DZ95149320054 十二角螺母 12point collar nut 1 旧图号 81.90685.0303
2 DZ9112320030 凸缘总成 Flange assembly 1
3 DZ9112320275 油封座 Ring 1
4 DZ9112320920 轴密封圈 Axle seal ring 1 旧图号 DZ9112320183
5 31313 圆锥滚子轴承 Row-steep roller bearing 1 旧图号 06.32499.0088
6 Q1811645TF2 六角法兰面承面
带齿螺栓
Bolt 8
7 HD469-2402018 轴承座 Bearing block 1
8 HD469-2402019 O 形圈 O-ring 1
9 HD469-2402100 圆锥滚子轴承 Row-steep roller bearing 1 旧图号 06.32499.0192
10 HD469-2402020 调整垫片 Shim 按需
HD469-2402021 调整垫片 Shim 按需
HD469-2402022 调整垫片 Shim 按需
HD469-2402023 调整垫片 Shim 按需
HD469-2402024 调整垫片 Shim 按需
HD469-2402025 调整垫片 Shim 按需
11 81.90770.0100 调整垫片 Shim 按需
12 HD469-2402058 主动锥齿轮 Active taper gear 1 用于 I=5.286
HD469-2402061 主动锥齿轮 Active taper gear 1 用于 I=4.625
HD469-2402063 主动锥齿轮 Active taper gear 1 用于 I=4.111
HD469-2402065 主动锥齿轮 Active taper gear 1 用于 I=3.700
HD469-2402067 主动锥齿轮 Active taper gear 1 用于 I=3.364
HD469-2402069 主动锥齿轮 Active taper gear 1 用于 I=3.083
13 HD469-2402012 圆柱滚子轴承 Roller bearing 1

HD469-2402055 止推环 Stop ring 1
15 HD469-2402041 减速器壳 Final drive case 1 带差速锁
HD469-2402045 减速器壳 Final drive case 1 无差速锁
16 Q1811650TF2 六角头螺栓 Bolt 6
17 DZ9003962021 内六角锥形螺塞 Square head tapered plug 1
18 Q1811660TF2 六角头螺栓 Bolt 6
19 HD469-2406011 回位弹簧 Spring 1
20 HD469-2402014 垫圈 Shim 1
HD469-2402016 垫圈 Shim 1
21 81.35614.0016 拨叉 Fork 1
22 HD469-2406014 衬套 Bush 1
23 HD469-2406013 活塞杆 Plunger 1
24 HD469-2406015 O 形圈 O-ring 1
25 HD469-2406017 密封衬垫 Gasket 1
26 HD469-2406012 缸盖 Cylinder cover 1
27 Q150B0835 螺栓 Bolt 3
28 Q72318T5F 密封垫圈 Seal washer 1
29 81.25503.0244 压力开关 Gearbox switch 1
30 81.35125.0024 调整螺母 Adjusting nut 2
31 32024 圆锥滚子轴承 Row-steep roller bearing 2 旧图号 06.32480.1800
32 HD469-2402011 螺栓 Bolt 16
33 HD469-2406018 滑动啮合套 Shift sleeve 1
34 HD469-2403025 差速器壳（左） Differential case (left) 1 用于 I=2.714—3.364
HD469-2403024 差速器壳（左） Differential case (left) 1 用于 I=3.7—6.167
