Description

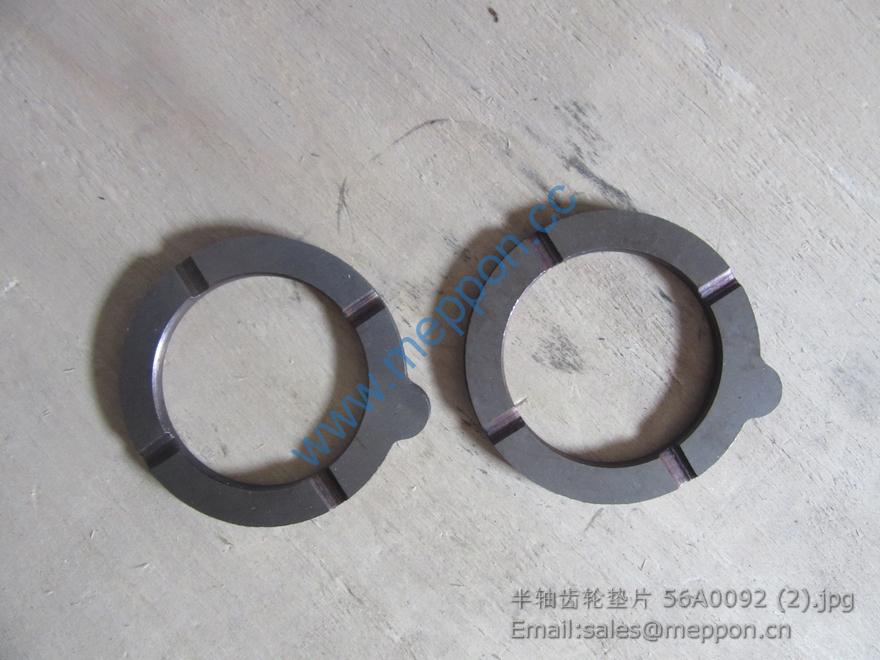

56A0092 Shims XGMA PARTS

2400W136-2401010 后桥壳总成
250B/D-B1-L 后制动器总成左
250B/D-B1 后制动器总成右
6450A 主减速器总成
BJS1605B-2403071 后桥半轴
212-2401035 油封座圈
ZC6450-2401093B 双头螺栓减速器壳
6450-2401026C 加油塞
212-3502201A 制动器底板(固定)螺栓
6450-2401026F 放油塞
Q150B0820 螺栓
1508F-2401052 后轮毂轴承外螺母
Q30614 螺母
Q30714 螺母
Q341B10 螺母
Q351B14 螺母
Q340B08 螺母
212-2401050 轴头螺母垫片
212-2401055 轴头螺母锁片
6450-2401027B 复合油塞垫片
Q40308 垫圈
Q40310 垫圈
212-2401070 常开式通气塞
212-3103024 轮毂轴承止推环
后轮毂带制动鼓总成左右
BJ2310 差速器总成

1028E2A-3502011-021 后制动鼓(外协)
1028E2A-3102041A 后轮毂
S2310-3103021 轮胎螺栓组件(左)
S2310-3103022 轮胎螺栓组件(右)
Q2540825 螺钉
1028E2A-3103032A 轮毂轴承止推环
GB297-32210E 圆锥滚子轴承
GB297-32209/YB2 圆锥滚子轴承
1028E2A-3502030 后轮毂内油封总成
1028E2A-2402063B 双头螺栓

6450A 主减速器总成
零件代号 零件名称
1028E2A-2402066 主齿锁紧螺母
6450-2403033A 被齿螺栓锁片
121-2402017 主被动齿轮
6450-2402011 主减速器壳(整体)
6450-2402088 调整螺母(机加)
760-2201100B 主齿法兰盘总成
760-2402029 主齿隔套(止退环)
760-2402037 甩油环
Q150B0816 螺栓
281450-F8#M10X1X32 差壳连接螺栓
Q341B10 螺母
6450-2402089 调整螺母锁片
6450-2402141 轴承压盖螺栓防松垫片
760-2402031 主齿外轴承调整垫片
760-2402046 主齿内轴承调整垫片
Q40308 垫圈
GB297-32210E 圆锥滚子轴承
GB297-32306E 圆锥滚子轴承
GB297-32307E 圆锥滚子轴承
760-2402052 主齿油封总成

差速器总成
零件代号 零件名称
760-2403050 半轴齿轮
760-2403055 行星齿轮
6450–2403018Z 差速器壳
760-2403060Z 行星齿轮轴
Q5220850Z 圆柱销
760-2403032 半轴齿轮垫
760-2403058 行星齿轮垫

250B/D-B1-L 后制动器总成
零件代号 零件名称
250B/D-B1-L 后左制动器总成
压簧 HX1015-3501018
回位弹簧 HX1015-3501011
铆钉 Q4760408T4
摩擦片 HX1015-3501054/61
制动蹄带摩擦片总成 HX1015-3501050/60
制动分泵总成 HX1015A-3501070
挡片 HX1015-3501012
后轮底板焊铆总成 HX1015A-3502030
螺栓 Q150B0618
拉杆 HX1015-3501017
间隙调整器总成 HX1015-3501100
拉簧 HX1015-3501021
压簧盘 HX1015-3501016
制动器总成右 250B/D-B1
压簧 HX1015-3501018
回位弹簧 HX1015-3501011
铆钉 Q4760408T4
摩擦片 HX1015-3501054/61
制动蹄带摩擦片总成 HX1015-3501050/60
制动分泵总成 HX1015A-3501070
挡片 HX1015-3501012
后轮底板焊铆总成 HX1015A-3502030
螺栓 Q150B0618
拉杆 HX1015-3501017
间隙调整器总成 HX1015-3501100
拉簧 HX1015-3501021
压簧盘 HX1015-3501016
