Description

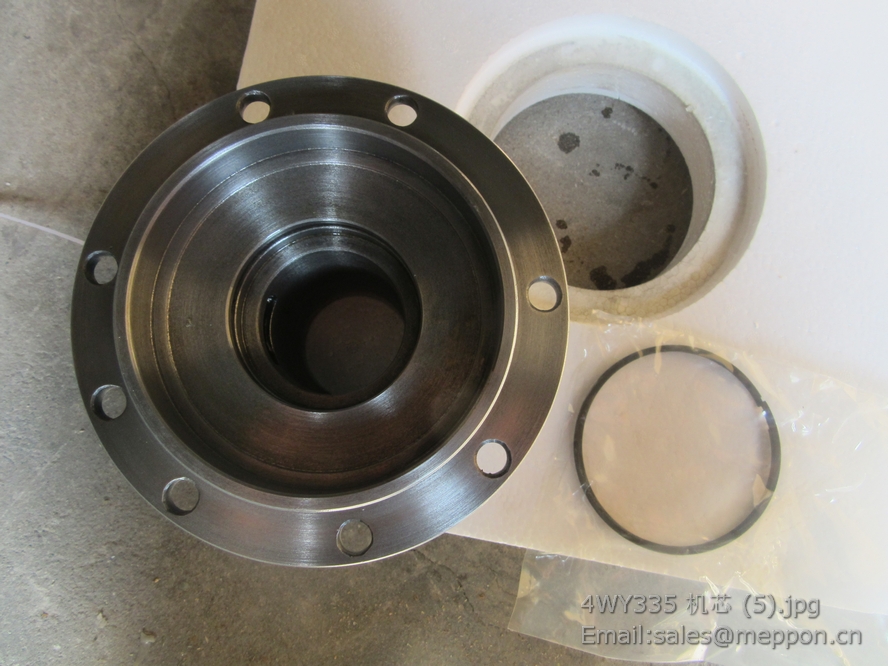

4WY315-035 seal ring 4110000184283

1 1408501500100 输油泵进油管接头 1 不装 ★ N485—15501
2 1408501510000 喷油器回油管部件 1 N485—15100-1
3 1408501510100 回油管接头 1 M12×1.25★ N485—15101A
4 1408501510200 回油管(I) 1 N85—15102(无图)
5 1408501510300 三通接头 1 N85—15103
6 1408501510400 回油管(II) 3 N85—15104(无图)
7 1408501510500 双通接头 1 N85—15105
8 1408501510600 回油管夹 1 N85—15106
9 1408501510700 回油管护套 1 N85—15107
10 1408501510800 套筒 1 N85—15108
11 1408501520000 柴油滤清器出油管部件 1 N485—15300
12 1408501530000 输油泵出油管部件 1 N485—15400
13 1408501530100 输油管夹 1 N485—15304
十六、机油集滤器总成1408501600000(N485─16000)
1 1408501600000 机油集滤器总成 1 N485—16000
2 1408501600100 法兰 1 N85—16001
3 1408501600200 垫片 1 N85—16002
4 1408501600300 吸油管 1 N485—16003
5 1408501600400 吸油管吊钩 1 N485—16004
6 1408501600500 集滤器壳 1 N485—16005(B)
7 1408501600600 滤网 1 N485—16102
十七、节温器总成1408501700000(N485Q-17000A)
1 1408501700100 节温器盖 1 N485Q—17001
2 1408501700200 节温器盖垫片 1 N85Q—17002
3 1408501700300 节温器(155B型) 1 N85Q—17003
4 1408501700400 节温器壳垫片 1 N85Q—17004
5 1408501700500 发电机撑杆 1 N485Q—17006A
6 1408501700600 水管 1 N85—17008
7 1408501700700 发电机撑杆调节垫片 1 N485Q—17009
8 1408501700800 水温传感器 1 不装 ★ N85Q—17007
9 1408501710000 节温器壳部件 1 N485Q—17100
10 1408501710100 节温器壳(带暖风) 1 N485Q—17101
11 1408501710200 暖风放水开关 1 N485Q—17200
12 1408500800700 水管接头 1 借用 N485Q—08007
13 GB/T5783 螺栓M8×35 3
14 GB/T5782 螺栓M8×45 1
15 GB/T5783 螺栓M8×30 2
16 GB/T97.1 垫圈8 7
17 GB/T859 垫圈8 7
十八、喷油泵总成1408501800000(N485Q─18000)
1 1408501810001 喷油泵(BH4Q65R8) 1 供货编号:4QF93b1－1 (康达) ★ N485Q-18100
1408501810101 输油泵（S0131）
1408501810201 出油阀偶件(BQFA-0.0.0-00
1408501810301 柱塞偶件BQZA-0.0.0-00
2 1408501800100 喷油泵法兰垫片 1 N85—18004
3 1408501800200 提前器总成 1 N85—18006
4 1408501800300 提前器压紧螺母 1 N85—18007
5 1408501800400 高压油泵润滑油管 1 N485—14500
6 GB/T5783 螺栓M6×16 6
7 GB/T859 垫圈12 1
8 GB/T859 垫圈6 6
配套N485QA喷油泵供货编号
1408501810002 喷油泵(BHF4IW070020) 1 供货编号:4IW2144(威孚) N485Q—18100
1408501810003 喷油泵(X4BQ75Y023) 1 供货图号:4BQ023(鑫亚) N485Q—18100
十九、呼吸器总成1408501900000(N485─19000B)
1 1408501900000 呼吸器总成 1 N485─19000B
2 1408501900100 呼吸器盖 1 N85—19001B
3 1408501900200 密封垫圈 1 N85—19002B
4 1408501900300 滤网 1 N85—19003B
5 1408501900400 滤片 1 N85—19004B
6 1408501900500 推杆室盖垫片 1 N85—19005
7 1408501900600 油管支架 1 N485─19006B
8 1408501900700 油管 1 N485─19008B
9 1408501910000 呼吸器体焊接件 1 N485—19100
10 1408501910100 呼吸器体 1 N85—19101B
11 1408501910200 外通气管 1 N485—19102B
12 1408501910300 内通气管 1 N85—19103B
13 1408501910400 呼吸器法兰 1 N85—19104B
14 1408501910500 双头螺柱 1 N85—19105B
15 1408501910600 绑带 1 N85—19106B
16 1408501910700 呼吸器垫圈 1 N85—19009
17 GB/T5783 螺栓M8×20 2
18 GB/T6170 蝶形螺母M6 1
19 GB/T93 垫圈8 2
20 GB/T93 垫圈6 1
二十、离合器壳总成1408502100000(N485-21000)
1 1408502100100 离合器壳 1 N485Q—32002(A)
2 1408502100300 离合器壳边盖 1 N485Q—21002a
3 1408502100400 离合器壳护泥罩 1 N485Q—21003
4 1408502100600 定位螺栓 3 N485Q—FTPH—001
5 1408502100700 离合器压盘 1 螺簧式 ★ N485Q—22100-1
6 1408502100800 离合器从动盘 1 10齿花键 ★ N485Q—22200-1
7 1408502100900 离合器拔叉孔盖板 1 N485Q—21006
8 GB/T119.1 圆柱销Ｍ10X22 2
9 GB/T5782 螺栓M10×55 9
10 GB/T5783 螺栓M10×20 3
11 GB/T5783 螺栓M8×16 4
12 GB/T6173 螺钉M6×10 3
13 GB/T93 垫圈6 3
14 GB/T859 垫圈10 12
15 GB/T93 垫圈8 12
16 GB/T97.1 垫圈10 12
17 GB/T97.1 垫圈8 12
18 GB/T5783 螺栓M8×35 3
19 GB/T5782 螺栓M8×50 2
二十一、喷油器总成1408502500000(N85-25000)
1 1408502500000 喷油器总成 4 00P21-5N ★ N85─25000
2 1408502500100 油嘴耦件 4 N85─25001
二十二、机油滤清器总成1408502600000(N485Q-26000)
1 1408502610000 机油滤清器 1 J0810B4 N485Q─26100
2 1408502610100 机油滤清器滤芯 1 J0810A-0100 N485Q─26101
3 GB/T5783 螺栓M8×25 1
4 GB/T5782 螺栓M8×50 1
5 GB/T859 垫圈8 2
6 GB/T97.1 垫圈8 2
二十三、燃油滤清器总成1408502800000(N485-28000)
1 1408502810000 燃油滤清器 1 CO708A2 N485Q─28100
2 1408502810100 燃油滤清器滤芯 1 CO708-1000 N485Q─28101
3 GB/T5783 螺栓M8×20 2
4 GB/T97.1 垫圈8 2
5 GB/T859 垫圈8 2
