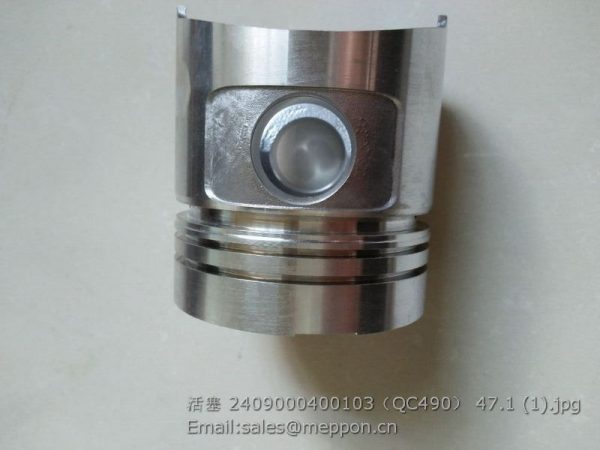

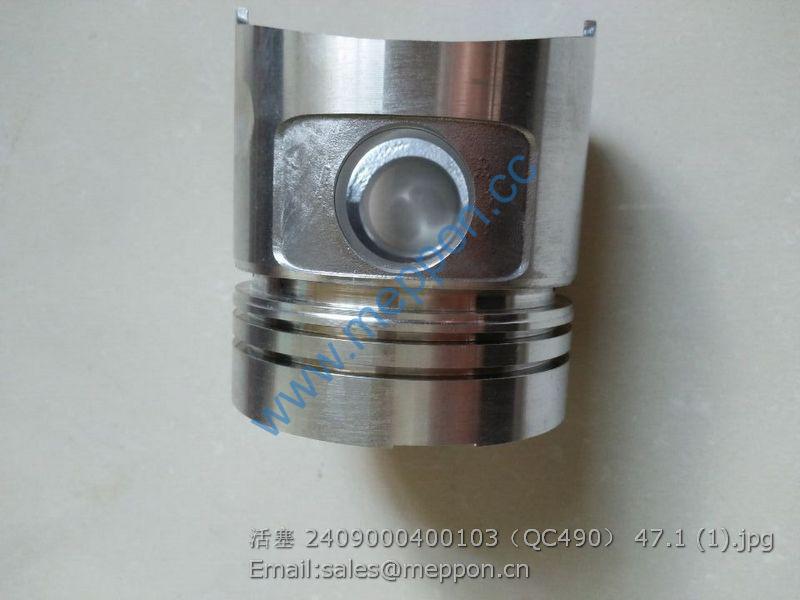

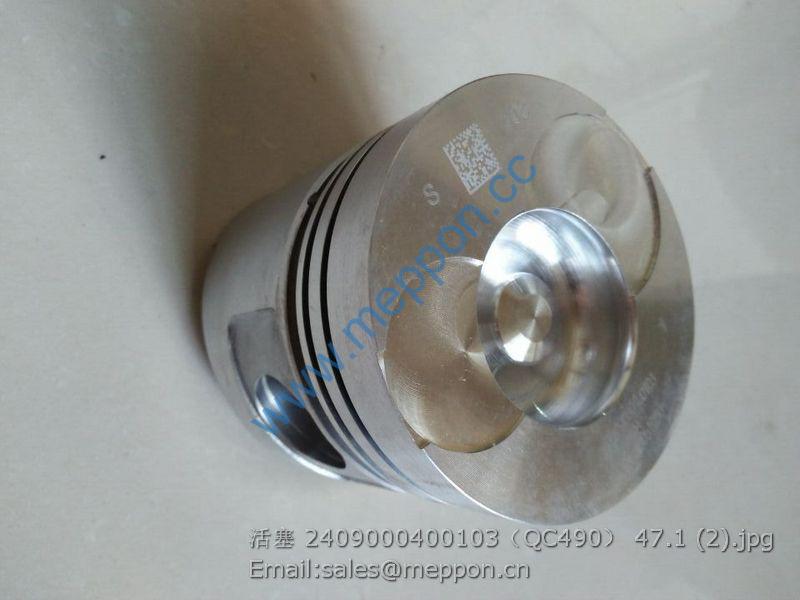

2409000400103 QC490 QUANCHAI PISTON

Description

2409000400103 QC490 QUANCHAI PISTON

TG1204.384 Rear axle housing assembly 1
1 FT800.38.017 Rear axle oil filler cover assembly 1
1.1 FT800.38.150 Oil filler cover housing 1
1.2 FT800.38.149 Oil filler cover spacer ring 1
1.3 TA650.502.3-04 Sponge 1
1.4 FT800.38.148 Oil filler rubber mat 1
2 FT800.38.103a Rear axle oil filler pipe 1
3 GBT5781-M10X25-A2L Bolt 6
4 GBT93-10-A0P Washer 6
5 GBT119.1-20m6X35 Pin 4
6 GBT119.1-16m6X45 Pin 2
7 GBT5781-M12X25-A3L Bolt 2
8 GBT93-12-A0P Washer 2
9 TG1204.384-02 Oil suction cover 1
10 TG1204.384-03 Sealed cover 1
11 GBT119.1-16m6X35 Pin 4
12 TG1204.384-01a Rear axle housing 1
13 GBT899-AM16-M16X1.5X45-A2L Stud 9
14 GBT93-16-A0P Washer 9
15 GBT6176-M16X1.5-A3L Nut 9

TS08385010000K Breather assembly 1
1 TG1204.385-03 Breather cover 1
2 TG1204.385-04 Breather assembly plate 1
3 TG1204.385.1 Breather housing assembly 1
3.1 GBT893.1-38 Retainer ring 1
3.2 FT800.38.231 Seat board 2
3.3 FT800.38.234 Filter element 1
3.4 TG1204.385.1-01 Breather body 1
4 GBT93-12-A0P Washer 2
5 GBT5783-M12X25-8.8-A3L Bolt 2
6 TG1204.385-09 Locking clamp 1
7 TG1204.385-02 Breather hose 1
8 Q67516 Hose hoop 6
9 JBT982-22 Combination seal washer 2
10 TG1204.385.2 Breather joint weldment assembly 1
11 FT654.58.107 Hollow bolt M22X1.5 1
12 TG1204.385-05 Joint 2
13 TG1204.385-06 Double-way joint 1
14 TG1204.385-07 Breathing hose (1) 1
15 TG1204.385-08 Breathing hose (2) 1
16 FT650.40.112 Hollow bolt 3
17 JBT982-16 Compound seal washer 6

TG1654.391 Final transmission assembly(left) 1
1 GBT297-32220 Tapered roller bearing 1
2 TG1204.391-04a Adjusting washer On demand
3 TG1204.391-05a Adjusting washer On demand
4 TG1204.391-06a Adjusting washer On demand
5 TG1204.391.1 Planet carrier assy 1
5.1 TG1204.391.1-01 Planet carrier 1
5.2 GBT879.1-8X32 Spring column pin 3
5.3 GBT879.1-12X32 Pin 3
5.4 TG1204.391.1-02a Planet carrier pressure plate 1
5.5 TG1204.391.1-03 Planet gear bearing spacing ring 6
5.6 TG1204.391.1.1 Planet gear assembly 3
5.6.1 GBT283-NJ2307 Cylindrical roller bearing 2
5.6.2 TG1204.391.1.1-01 Planet gear 1
5.6.3 GBT893.1-80 Retainer ring 1
5.7 TG1204.391.1-04 Planetary gear shaft 3
6 TG1204.391-07a Driving shaft lock bolt 1
7 TG1204.391-08a Driving shaft lock piece 1
8 TG1204.391-10 Left half shaft 1
9 TG1204.391-09 Gear ring 1
10 TG1654.391-01 Driving shaft 1
11 TG1204.391-02 Oil seal seat 1
12 GBT9877.1-FB120X160X12D Oil seal 2
13 GBT297-33221 Taper roller bearing 1
14 TG1654.391-02a Left driving shaft housing 1
15 GBT5783-M14X40-8.8-A3L Bolt 6
16 GBT93-14-A0P Washer 6
17 TG1204.391-11 Driving shaft circlip 1

TG1654.392 Final drive assembly (RH) 1
1 TG1654.392-01a Right drive shaft housing 1
2 GBT297-33221 Tapered roller bearing 1
3 GBT9877.1-FB120X160X12D Oil seal 2
4 TG1204.391-02 Oil seal seat 1
5 TG1654.391-01 Drive shaft 1
6 GBT93-14-A0P Standard spring washer 6
7 GBT5783-M14X40-8.8-A3L Hex head bolt 6
8 TG1204.391-09 Gear ring 1
9 TG1204.392-01 Right half axle 1
10 TG1204.391-08a Locking plate, drive shaft 1
11 TG1204.391-07a Locking bolt, drive shaft 1
12 TG1204.391.1 Planetary carrier assembly 1
12.1 TG1204.391.1-02a Pressing plate, planetary carrier 1
12.2 TG1204.391.1-01 Planet carrier 1
12.3 GBT879.1-8X32 Elastic cylindrical pin 3
12.4 GBT879.1-12X32 Pin 3
12.5 TG1204.391.1-04 Planetary gear shaft 3
12.6 TG1204.391.1-03 Planetary gear bearing spacer 6
12.7 TG1204.391.1.1 Planetary gear assembly 3
12.7.1 GBT283-NJ2307 Cylindrical roller bearing 2
12.7.2 TG1204.391.1.1-01 Planetary gear 1
12.7.3 GBT893.1-80 Retainer ring 1
13 TG1204.391-06a Adjusting shim As required
14 TG1204.391-05a Adjusting shim As required
15 TG1204.391-04a Adjusting shim As required
16 GBT297-32220 Tapered roller bearing 1
17 TG1204.391-11 Retainer ring, drive shaft 1

TD800.411D PTO assembly 1
1 FT800A.41.143 PTO connecting bolt 6
2 FT800A.41D.107 II35 PTO shaft 1
3 FT800A.41.144 Lock piece 3
4 GBT6176-M14X1.5-A3L Nut 6

TG1204.411J PTO gear assembly 1
1 TG1204.411B-01 Connecting spline sleeve 1
2 GBT893.1-35 Retainer ring 1
3 TG1204.411B.1a-01 PTO middle shaft 1
4 GBT895.2-38 Retainer ring 1
5 GBT5783-M12X30-8.8-A3L Bolt 4
6 GBT93-12-A0P Spring washer 4
7 TG1204.411D-05 PTO front cover press cover 1
8 TG1204.411J.2 PTO housing 1
8.1 Q72224 Bowl-shaped tabular plug 2
8.2 GBT5783-M16X80-10.9-A3L Bolt 6
8.3 GBT93-16-A0P Spring washer 6
8.4 TG1204.411D.1-01 PTO housing front cover 1
8.5 GBT119.2-20X60-A0P Pin 2
8.6 TG1204.411J.2-01 PTO housing 1
9 GBT297-30213 Taper roller bearing 2
10 TG1204.411D-01 PTO high-low gear driving double-link gear 1
11 TG1204.411J.1 Oil dipstick assembly 1
12 TB604.312-04 Spring washer 10
13 TG1204.411-15 Bolt M16X166 4
14 TG1204.411J-01 Upper pull rod fixing seat 1
15 TG1204.411D-06 Adjusting gasket On demand
16 GBT5783-M16X50-10.9-A3L Bolt 4
17 TG1204.411J-02 Bolt M16X190 2
