YTO X704 Tractor Parts Catalogue BASIC MODEL 19
58 Hydraulic line assembly
58 Hydraulic line assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Bolt M8×35 |
GB/T5783-2000 |
2 |
12.2 |
O-ringφ40×4 |
GB3452.1-82 |
1 |
2 |
Washer 8 |
GB/T7244-1987 |
6 |
12.3 |
Filter element |
XLYQ-017-1 |
1 |
3 |
Retainer ring |
44015841/1.82.181 |
1 |
12.4 |
Compound gasket |
JB982-77 |
1 |
4 |
O-sealing ring 2.62×17.12 |
14457381/14618 |
1 |
14 |
Oil suction rubber sleeve |
SZ1204.58F.110A |
1 |
5 |
Gear oil pump |
CBN-G320 |
1 |
15 |
Oil suction pipe assembly (RR) |
8A5149038-SZ-1/1.82.148 |
3 |
5.1 |
3-shaped oil seal |
501A |
1 |
16 |
Washer 12 |
GB/T93-1987 |
1 |
6 |
O-sealing ring 2.62×20.29 |
14457581/14618 |
1 |
17 |
Bolt M12×1.25×45 |
GB/T5785-2000 |
2 |
7 |
Bolt M8×55 |
16044324/10312 |
2 |
18 |
Bolt M12×1.25×40 |
15510624/10312 |
1 |
8 |
Bolt M8×45 |
GB/T70.1-2000 |
4 |
19 |
Bracket, filter |
SZ804.58.010-1 |
2 |
9 |
Oil outlet pipe assembly (FR) |
SZ804.58E.011 |
1 |
20 |
Washer 10 |
GB/T93-1987 |
2 |
Connection hose assembly, outlet, pump |
SZ804.58E.012 |
1 |
21 |
Bolt M10×25 |
GB/T5783-2000 |
1 |
|
10 |
Oil suction pipe assembly (FR) |
8B5149060-SZ-1/1.82.150 |
1 |
22 |
Oil outlet pipe assembly to multi-way valve |
ME700.58.020 |
1 |
11 |
O-sealing ring 31.34×3.53 |
14463681/14618 |
2 |
23 |

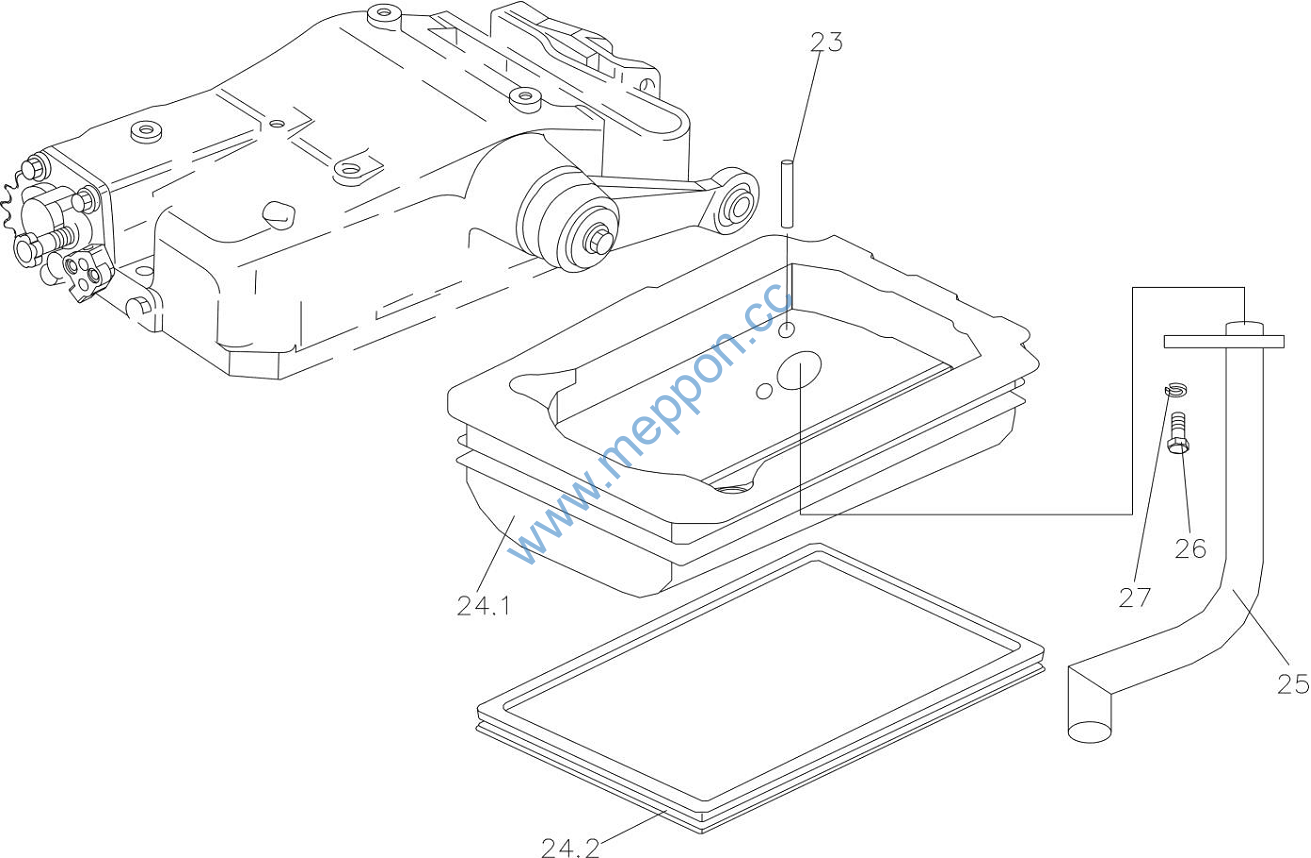

Oil level limit tube, lifter |
1.82.190/5122987 |
1 |
12 |
Filter assembly |
SZ804.58.023-1 |
1 |
24.1 |
Oil pan, lifter |
1.82.185/5121806 |
1 |
12.1 |
Rubber pad φ133×φ120×5 |
XYLQ-09-002 |
1 |
24.2 |
Seal, oil pan, lifter |
1.82.186/5122962 |
1 |
25 |
Oil return pipe assembly |
1.82.187/5121804 |
1 |
||||
26 |
Bolt M8X14-Zn.D |
GB/T 5783-2000 |
1 |
||||
27 |
Washer 8-140HV-Zn.D |
GB/T 97.1-2002 |
1 |
||||

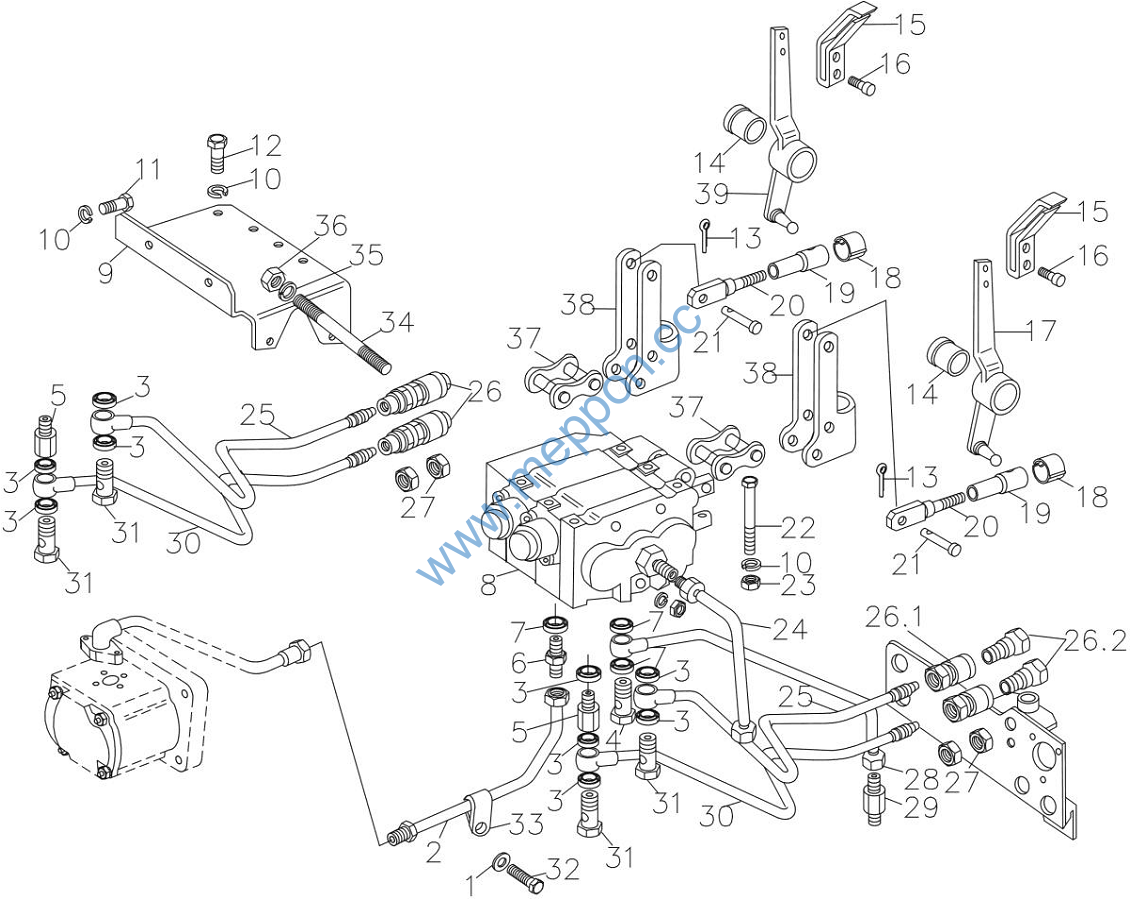

61 Two-piece distribution valve
61 Two-piece distribution valve
No. |
Part Name |
Part No. |
Qty . |
No. |
Part Name |
Part No. |
Qty . |
1 |
Washer 12 |
GB/T93-1987 |
1 |
19 |
Cover, ball joint |
10124514/13130/01 |
2 |
2 |
Connected to multi-way valve outlet pipe assembly |
880808202/1.82 |
1 |
20 |
Control link, multi-way valve |
SZ900.61.103 |
2 |
3 |
Rectangular cross-section seal ring 18×24×1.5 |
10259960/14607 |
10 |
21 |
Connecting pin |
5126824/5 |
2 |
4 |
Connector on valve |
5112588/1.82.799B |
1 |
22 |
Bolt M10×1.25×70 |
GB/T5785-2000 |
3 |
5 |
Adapter sleeve |
5121789/1.82.794 |
2 |
23 |
Nut M10×1.25 |
GB/T6171-2000 |
3 |
6 |
Connector |
5143445/1.82.794A |
1 |
24 |
Oil inlet pipe assembly, multi-way valve to lifter |
880808204/1.82 |
1 |
7 |
Rectangular cross-section seal ring 22×28×1.5 |
10263460/14607 |
4 |
25 |
Oil pipe assembly (LWR), multi-way valve to quick change coupler |
5129179/1.82.7 93 |
2 |
8 |
Double-piece single and double acting multi-way valve assembly |
880008261A/1.82 |
1 |
26 |
Connector assembly, hydraulic output |
NV 12 GAS F V+TM12 |
1 |
9 |
Bracket, multi-way valve |
5125388/1.82.714 |
1 |
26.1 |
Female connector unit |
NV 12 GAS M V+TF12 |
4 |
10 |
Washer 10 |
GB/T93-1987 |
8 |
26.2 |
Male connector unit |
5129168/1.82.7 85 |
4 |
11 |
Bolt M10×16 |
GB/T5783-2000 |
4 |
27 |
Hexagon nut M24×1.5 |
8A5129171/1.82.791 |
8 |
12 |
Bolt M10×1.25×22 |
GB/T5786-2000 |
1 |
28 |
Oil outlet pipe assembly, multi-way valve to lifter |
1 |
|
13 |
Pin 2×18 |
GB/T91-2000 |
1 |
29 |
Joint, oil outlet pipe, multi-way valve |
5133609/1.82.7 87 |
2 |
14 |
Bushing, outer lever |
5126032/1.82.262 |
2 |
30 |
Oil pipe assembly (UPR), multi-way valve to quick change coupler |
5129181/1.82.793A |
4 |
15 |
Head, handle, one-piece distribution valve |
SZ900.61.101 |
2 |
31 |
Hollow bolt, fuel feed pipe |
5100984/1.82.799A |
4 |
16 |
Mounting bolt , knob |
5113531/1.82.797C |
4 |
32 |
Bolt M12×1.25×16 |
GB/T5786-2000 |
1 |
17 |
Lever, handle, one-piece distribution valve |
SZ804.61C.010 |
1 |
33 |
Bracket |
885149048/1.82.158 |
3 |
18 |
Clip 13 |
10125574/13130/03 |
2 |
61 Two-piece distribution valve
No. |
Part Name |
Part No. |
Qty… |
No. |
Part Name |
Part No. |
Qty. |
34 |
Bolt M10×150-8.8-Zn·D |
GB 901-88 |
3 |
||||
35 |
Washer 10 |
GB 859-87 |
3 |
||||
36 |
Nut M10-Zn·D |
GB/T6170-2000 |
3 |
||||
37 |
Stopper unit |
885116896 |
2 |
||||
38 |
Control fork |
885126027 |
2 |
||||
39 |
Lever, handle, two-piece distribution valve |
SZ804.61C.011 |
1 |
||||

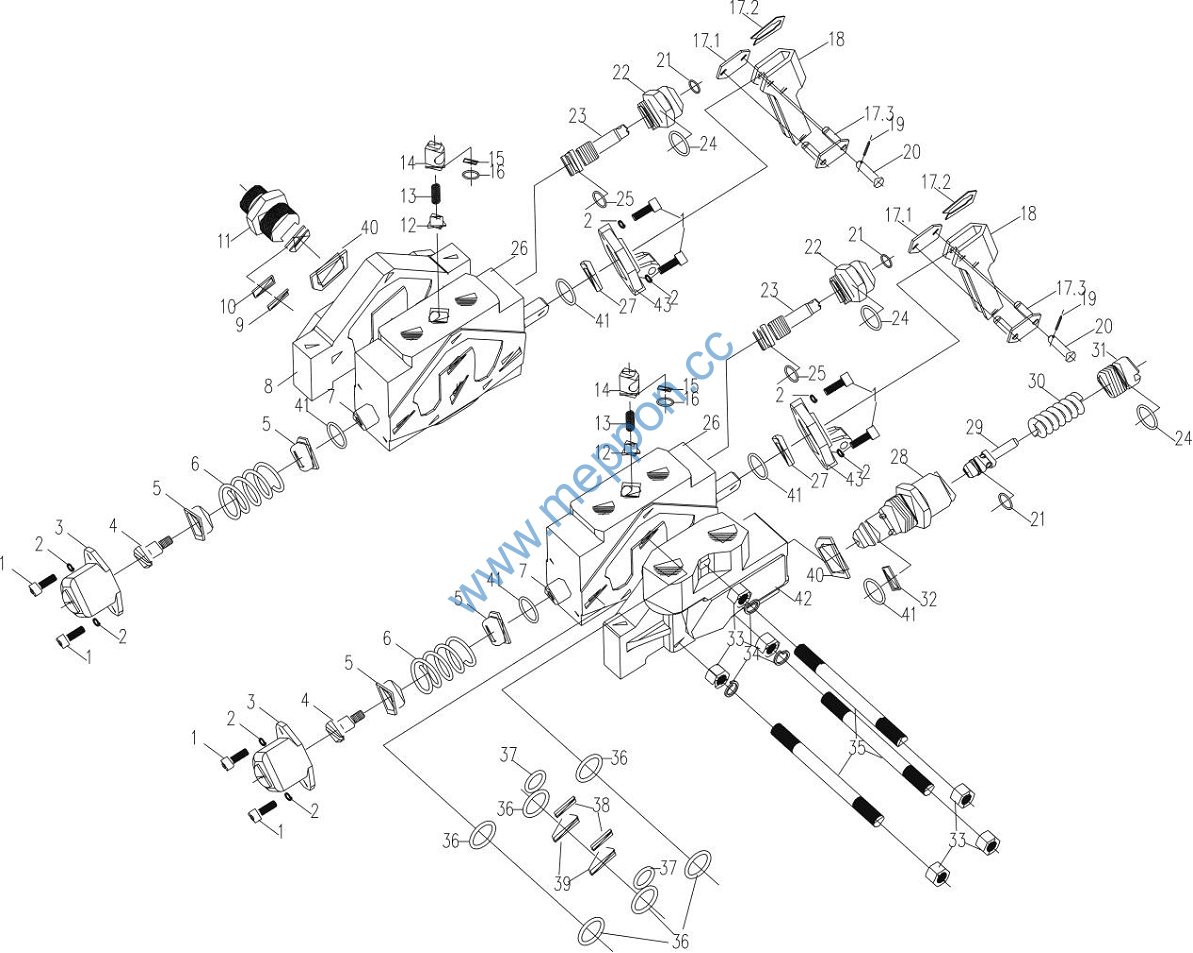

61 Two-piece valve assembly
61 Two-piece valve assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Screw M5×16 |
GB70-85 |
4 |
22 |
Single and double acting adjusting seat |
DLF/50-1P-215 |
2 |
2 |
Washer 5-140HVZn.D |
GB848-85 |
4 |
23 |
Single and double acting adjuster lever |
DLF/50-1P-214 |
2 |
3 |
Spring cup |
DLF/50-1P-208 |
2 |
24 |
O-ringΦ17×2.65 |
GB3452.1-82 |
2 |
4 |
Screw, spool valve |
DLF/50-1P-205 |
3 |
25 |
O-ringΦ13.2×1.8 |
GB3452.1-82 |
2 |
5 |
Seat, spring |
DLF/50-1P-206 |
2 |
26 |
Housing, three-position valve |
DLF/50-1P-209 |
2 |
6 |
Spring, spool valve |
DLF/50-1P-207 |
2 |
27 |
Scraper seal |
DLF/50-1P-201 |
2 |
7 |
Rod, three-position valve |
DLF/50-1P-203 |
2 |
28 |
Seat, relief valve |
DLF/50-1P-101 |
1 |
8 |
Cover (RR) |
DLF/50-1P-204 |
1 |
29 |
Core, relief valve |
DLF/50-1P-102 |
1 |
9 |
O-ring Φ17×1.8 |
GB3452.1-82 |
2 |
30 |
Spring, relief valve |
DLF/50-1P-104 |
1 |
10 |
Retainer ring, seat, oil outlet |
DLF/50-1P-007 |
1 |
31 |
Adjusting block, spring |
DLF/50-1P-103 |
1 |
11 |
Seat, oil outlet |
DLF/50-1P-006 |
1 |
32 |
Retainer ring, safety valve |
DLF/50-1P-106 |
1 |
12 |
Body, one-way valve |
DLF/50-1P-210 |
2 |
33 |
Nut M10×1 |
GB6170-86 |
6 |
13 |
Spring, one-way valve |
DLF/50-1P-213 |
2 |
34 |
Washer 10 |
GB859-87 |
3 |
14 |
Seat, spring, check valve |
DLF/50-1P-212 |
2 |
35 |
Bolt M10×1-8.8L=160 |
GB901-88 |
3 |
15 |
Retainer ring, seat, spring, check valve |
DLF/50-1P-211 |
2 |
36 |
O-ringΦ19×2.65 |
GB3452.1-82 |
6 |
16 |
O-ring Φ14×2 |
GB3452.1-82 |
2 |
37 |
O-ringΦ14×2.65 |
GB3452.1-82 |
2 |
17.1 |
Stopper |
DLF/50-1P-003 |
2 |
38 |
Small retainer ring, three-position valve |
DLF/50-1P-009 |
2 |
17.2 |
Locking plate |
DLF/50-1P-002 |
2 |
39 |
Retainer ring, three-position valve |
DLF/50-1P-008 |
2 |
17.3 |
Retainer |
DLF/50-1P-301 |
2 |
40 |
Composite seal washer 27 |
JB982-77 |
2 |
18 |
Control fork |
DLF/50-1P-001 |
2 |
41 |
O-ringΦ16×1.8 |
GB3452.1-82 |
5 |
19 |
Pin 2×10-Zn.D |
GB91-86 |
2 |
42 |
Cover (FR) |
DLF/50-1P-005 |
1 |
20 |
Shaft, Pin B622 |
GB882-86 |
2 |
43 |
Support, control lever |
DLF/50-1P-202 |
2 |
21 |
O-ringΦ9.5×1.8 |
GB3452.1-82 |
6 |

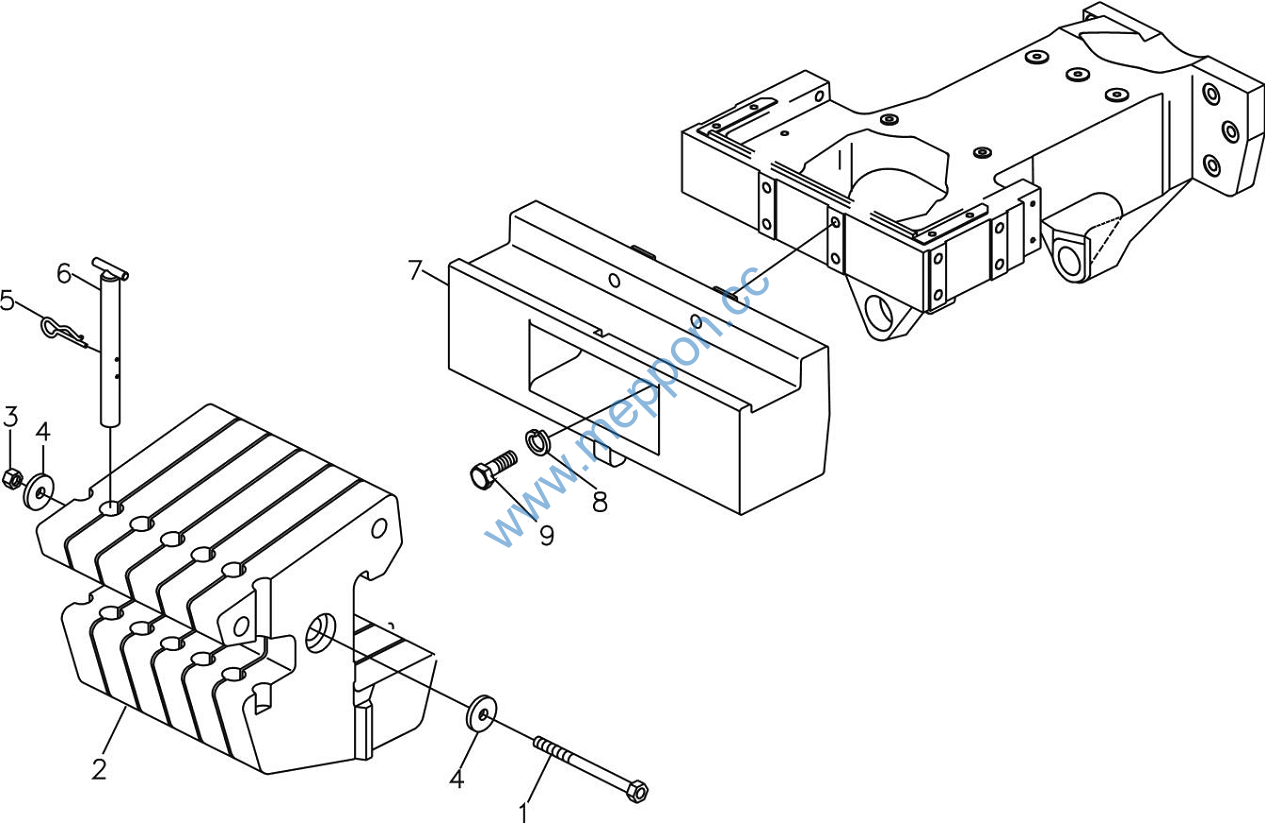

74 Front ballast assembly (FR 4)
74 Front ballast assembly (FR 4)
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Bolt M16×1.5×250-Zn.D |
GB5785 |
1 |
3 |
Nut M16×1.5 |
10112/10790524 |
1 |
2 |
Counterweight (FR) |
SZ804.74A.501 |
4 |
4 |
Washer |
SZ804.74.103 |
4 |
5 |
Lock pin |
44007661/1.82.945 |
1 |
||||
6 |
Traction pin assembly |
5118742/1.21.573 |
1 |
||||
7 |
Ballast bracket |
SZ804.74A.503A |
1 |
||||
8 |
Tapered spacer 18×36×4.4 |
10187/11191674 |
4 |
||||
9 |
Bolt M18×1.5×100-10.9-Zn.D |
GB5785 |
4 |
||||
