YTO X704 Tractor Parts Catalogue BASIC MODEL 18

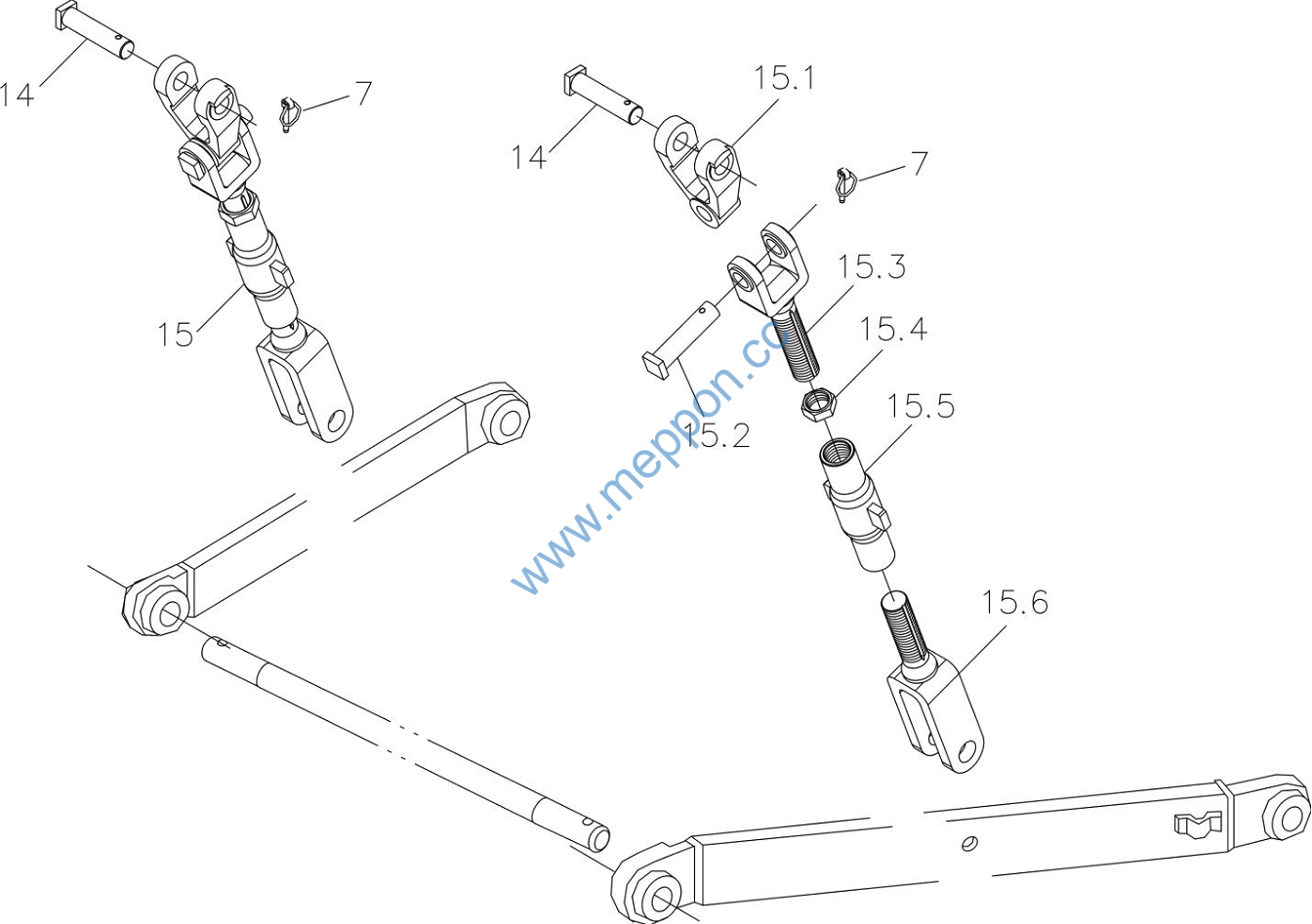

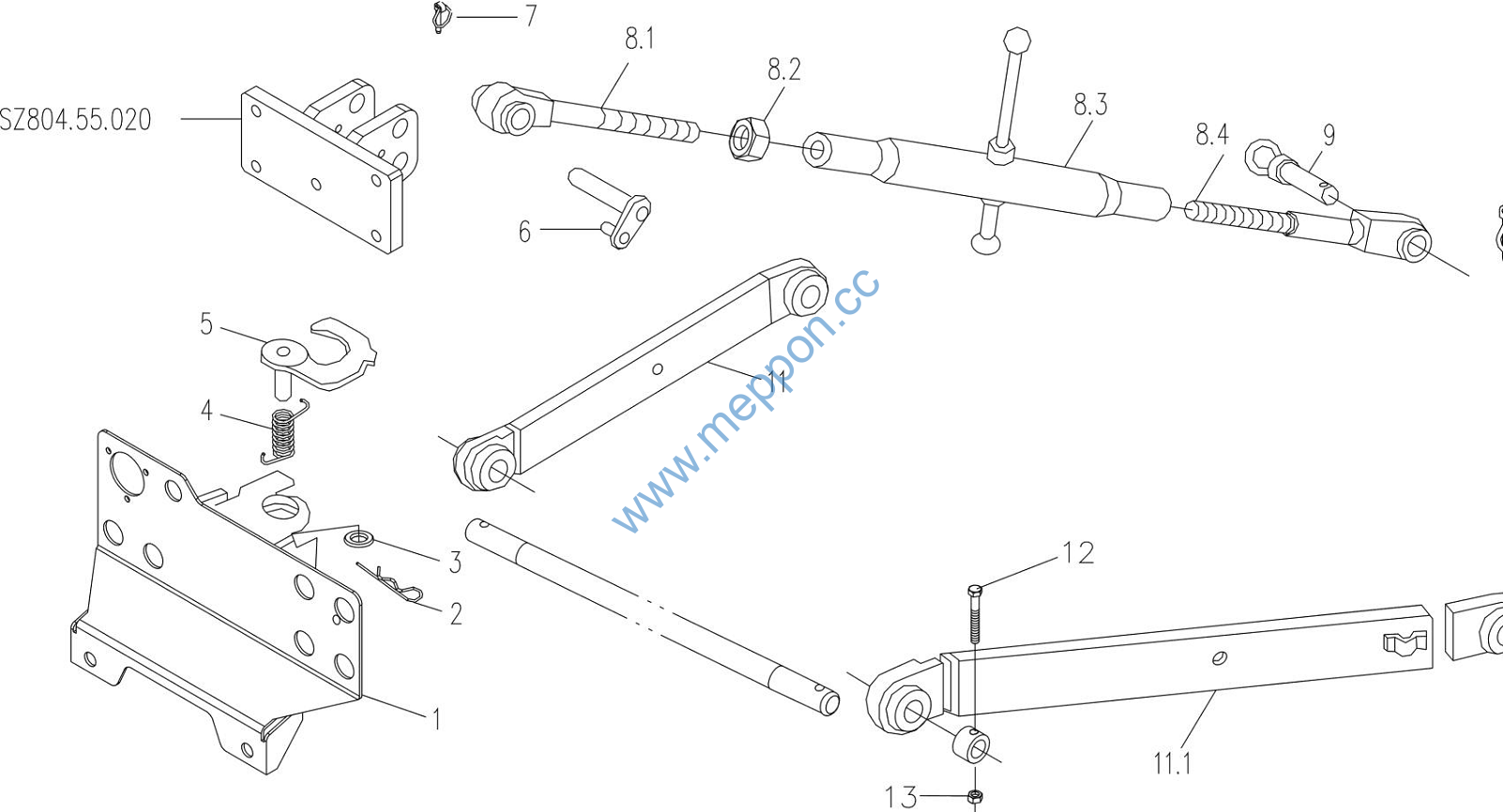

56 Suspension mechanism
56 Suspension mechanism
56 Suspension mechanism
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Support assembly, quick change coupler |
SZ804.56.024-1 |
1 |
12 |
Bolt M10×1.5×55 |
GB/T5785-2000 |
2 |
2 |
Pin 3.2×22 |
GB 91-85 |
1 |
13 |
Nut M10×1.25-Zn.D |
GB889.2-86 |
2 |
3 |
Washer 12 |
GB/T97.1-2002 |
1 |
14 |
Connecting pin (UPR), lift link (LH & RH) |
5130643/1.89.657 |
2 |
4 |
Stop spring, diagonal-brace hook |
5140549/1.82.067 |
1 |
15 |
Lift link assembly |
SZ804.56.013-2 |
2 |
5 |
Hook unit, rod (UPR) |
SZ804.56.026 |
1 |
15.1 |
Clevis (UPR), lift link |
SZ804.56.114A |
2 |
6 |
Connecting pin assembly (FR), rod (UPR) |
5120672/1.89.669 |
1 |
15.2 |
Connecting pin (UPR), lift link (LH & RH) |
5130643/1.89.657 |
2 |
7 |
Split pin |
44007661/1.82.945 |
5 |
15.3 |
Clevis (MID), lift link |
SZ804.56.104 |
2 |
8 |
Link assembly (UPR) |
SZ804.56.011 |
1 |
15.4 |
Nut M30-Zn·D |
GB/T6170-2000 |
2 |
8.1 |
Screw assembly (FR), rod (UPR) |
5143009/1.89.661A |
1 |
15.5 |
Adjustment screw tube assembly, lift link |
SZ804.56.016 |
2 |
8.2 |
Nut M30-Zn.D |
GB/T6170-2000 |
1 |
15.6 |
Clevis assembly (LWR), lift link |
SZ804.56.038 |
2 |
8.3 |
Adjustment screw tube assembly, link (UPR) |
LX804F.56.017 |
1 |
||||
8.4 |
Screw assembly (RR), link (UPR) |
5143010/1.89.662A |
1 |
||||
9 |
Pin (RR), upper link |
822483/1.82.967 |
1 |
||||
10 |
Lock pin assmbly |
4967704/1.82.941A |
1 |
||||
11 |
Link assembly (LWR, RH) |
SZ804.56.031 |
1 |
||||
11.1 |
Link assembly (LWR, LH) |
SZ804.56.030 |
1 |
||||

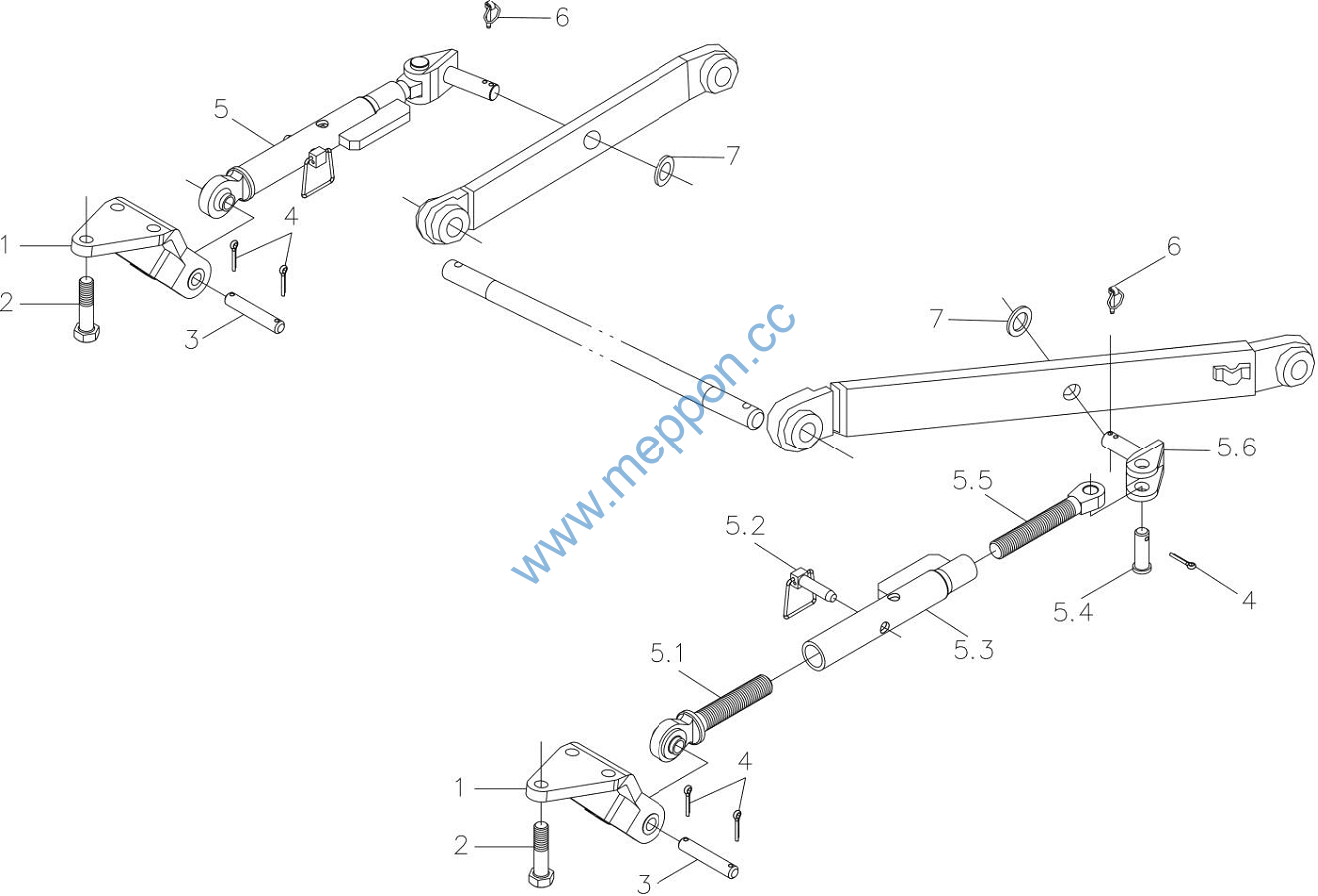

56 Suspension mechanism
56 Suspension mechanism
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Support, limit link |
SZ804.56.118 |
2 |
||||
2 |
Bolt M18×1.5×50-Zn·D |
GB/T5786-2000 |
6 |
||||
3 |
Pin (FR), limit link |
5125861/1.89.955 |
2 |
||||
4 |
Pin 6.3×40 |
GB91-86 |
4 |
||||
5 |
Limit link assembly |
SZ804.56.014 |
2 |
||||
5.1 |
Section assembly (FR), limit link |
5103858/1.89.950A |
2 |
||||
5.2 |
Pin (FR), limit link |
5103862/1.89.959A |
2 |
||||
5.3 |
Sleeve assembly, limit rod |
SZ804.56.015 |
2 |
||||
5.4 |
Pin (RR), limit link |
5103861/1.89.956 |
2 |
||||
5.5 |
Section (RR), limit link |
5103856/1.89.951 |
2 |
||||
5.6 |
Pin unit (RR), limit rod |
5123274/1.89.958A |
2 |
||||
6 |
Lock pin |
567406/1.82.945 |
2 |
||||
7 |
Washer 28.5×45×4, pin (LWR), lift link |
562106/1.89.962 |
2 |
||||

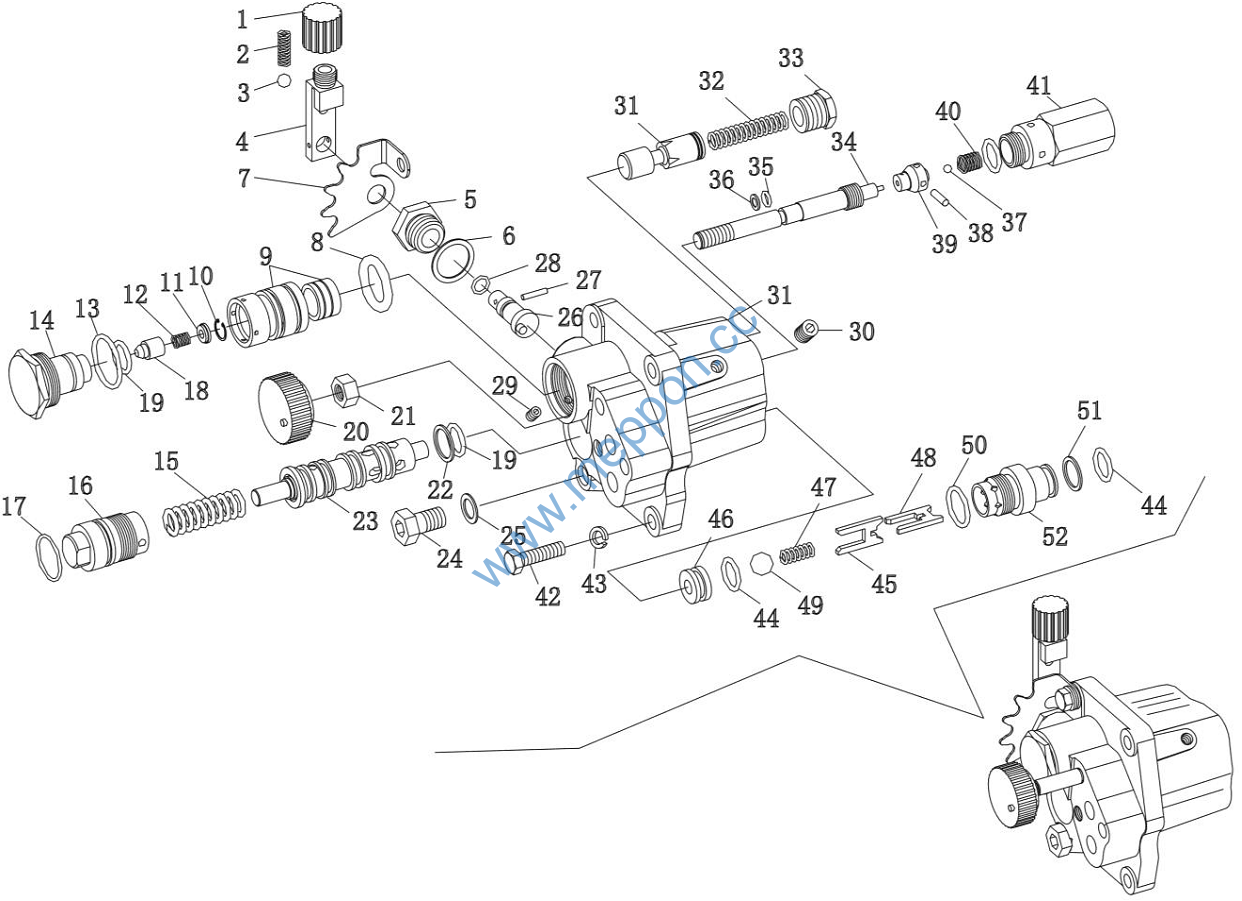

57 Distribution assembly
57 Distribution assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
Distributor assembly |
SZ804.57B.001 |
1 |
20 |
Adjusting knob, control valve, lowering speed |
5120798/1.82.476 |
1 |
|
1 |
Head, handle, lever, sensitivity adjustment |
5120762/1.82.433 |
1 |
21 |
Nut M10×1.25 |
6173-86 |
1 |
2 |
Positioning spring |
5120761/1.82.431 |
1 |
22 |
Retainer ring |
GB 5117726/1.82.454 |
2 |
3 |
Steel ball 7.938 |
GB 308-84 |
1 |
23 |
Main control valve assembly |
5117723/1.82.446A |
1 |
4 |
Lever, sensitivity adjustment |
5117736/1.82.438 |
1 |
24 |
Bolt M12×1.25×20 |
14360524/10356 |
1 |
5 |
Plug, sensitivity adjustment |
5120760/1.82.437 |
1 |
25 |
Seal washer 12 |
JB 1002-77 |
1 |
6 |
Seal washer 22×28×1 |
JB 1002-77 |
1 |
26 |
Pin, sensitivity adjustment |
5117735/1.82.436 |
1 |
7 |
Sector plate, adjusting handle |
5120763/1.82.435 |
1 |
27 |
Cylindrical pin 3×16 |
14161770/12213 |
1 |
8 |
O-ring26.5×1.8 |
GB/T3452.1-2000 |
1 |
28 |
O-ring8.75×1.8 |
GB/T3452.1-2000 |
1 |
9 |
Sensitivity control valve |
5117731/1.82.471A |
1 |
29 |
Plug M6 |
10269150/14545 |
3 |
10 |
Retainer ring 12 |
13420376/12248 |
1 |
30 |
Plug M10 |
10269350/14545 |
2 |
11 |
Spring washer |
5122030/1.2.494 |
1 |
31 |
Distributor housing unit with oil return valve |
5117743/1.82.401A |
1 |
12 |
Spring, pilot valve |
5115469/1.82.497 |
1 |
32 |
Spring , return valve |
5117729/1.82.448 |
1 |
13 |
O-ring30×2.65 |
GB/T3452.1-2000 |
1 |
33 |
Screw plug, return valve |
5117734/1.82.455 |
1 |
14 |
Plug, valve, sensitivity adjustment |
5122029/1.82.493 |
1 |
34 |
Adjusting screw, control valve, lowering speed |
5117741/1.82.474 |
1 |
15 |
Spring, main control valve |
4973361/1.82.444 |
1 |
35 |
O-ring6.9×1.8 |
GB/T3452.1-2000 |
1 |
16 |
Seat, main control valve |
5117725/1.82.490 |
1 |
36 |
Retainer ring |
5120771/1.82.479 |
1 |
17 |
O-ring25×1.8 |
GB/T3452.1-2000 |
1 |
||||
18 |
Pilot valve |
5117732/1.82.492 |
1 |
||||
19 |
O-sealing ring 17×2.65 |
GB/T3452.1-2000 |
5 |
57 Distribution assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
37 |
Steel ball 3/16in |
GB 308-84 |
1 |
45 |
Support (UPR), one-way valve |
5148907/1.82.432 |
1 |
38 |
Cylindrical pin 4×14 |
14163670/12213 |
1 |
46 |
Seat, one-way valve |
4951476/1.82.464 |
1 |
39 |
Control valve, lowering speed |
5120770/1.82.472 |
1 |
47 |
Spring |
44018852/1.80.766 |
1 |
40 |
Spring |
596854/1.29.641 |
1 |
48 |
Support (LWR), one-way valve |
5148905/1.82.432A |
1 |
41 |
Relief valve assembly |
5117739/1.82.451 |
1 |
49 |
Steel ball 17/32in |
GB 308-84 |
1 |
42 |
Bolt M8×1.25×30-Zn |
GB/T5783-2000 |
4 |
50 |
O-ring20×2.65 |
GB/T3452.1-2000 |
1 |
43 |
Washer 8 |
GB/T7244-1987 |
4 |
51 |
Retainer ring |
4958830/1.82.429 |
1 |
44 |
O-ring20×2.65 |
GB/T3452.1-2000 |
2 |
52 |
Oil outlet joint, one-way valve |
5131278/1.82.430 |
1 |

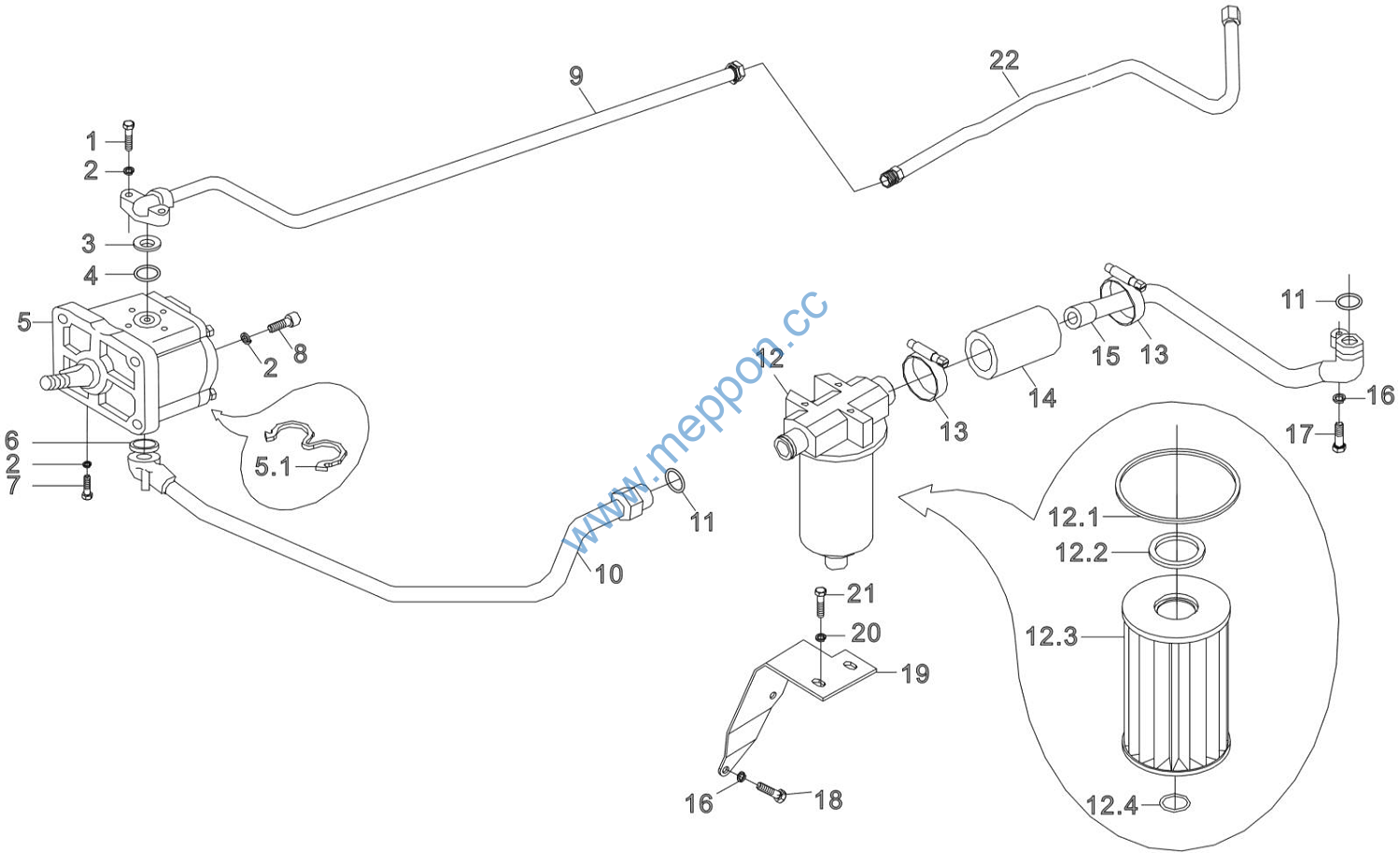

58 Hydraulic line assembly
