YTO X704 Tractor Parts Catalogue Optional model 13

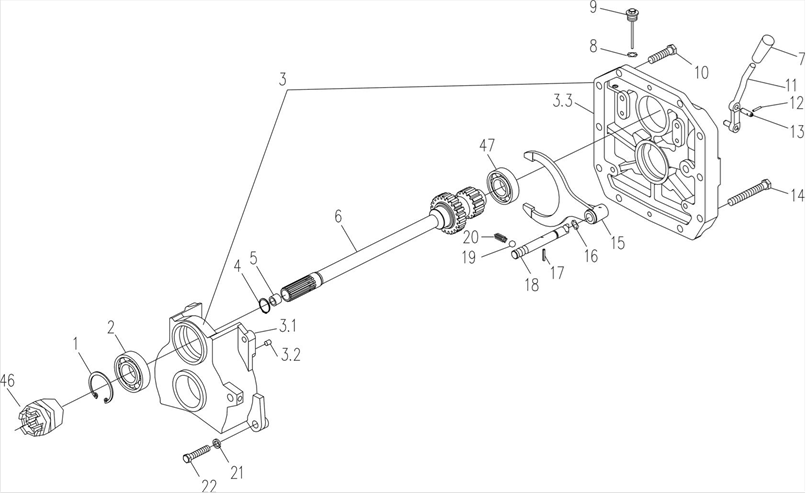

41 540/720 r/min PTO assembly
41 540/720 r/min PTO assembly
41 540/720 r/min PTO assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Retainer ring 90 |
12246/11062476-SZ |
1 |
11 |
Joystick with handle |
LX954.41.012-1 |
1 |
2 |
Bearing 6308E(308) |
GB/T276 |
2 |
12 |
Elastic cylindrical pin 4×24 |
BZ/JHX-SZ |
1 |
3 |
Housing unit, PTO |
SZ904.41.011A |
1 |
13 |
Pin, joystick |
885117036/1.80.153 |
1 |
3.1 |
Support, front bearing, PTO |
8A0808052/1.80 |
1 |
14 |
Bolt M16×1.5×45 |
GB/T5786-2000 |
4 |
3.2 |
Dowel pin 10×15 |
10839710/12507 |
2 |
15 |
Shift fork |
8A5109744/1.80.155 |
1 |
3.3 |
Housing, PTO |
SZ904.41.101A |
1 |
16 |
O-ring12.5×2.65 |
GB/T3452.1-82 |
1 |
4 |
Retainer ring 35 |
GB/T894.1-1986 |
1 |
17 |
Elastic cylindrical pin 5×32 |
BZ/JHX-SZ |
1 |
5 |
Bushing, PTO shaft |
880808057/1.80 |
1 |
18 |
Slider, shift fork |
8B0808053/1.80 |
1 |
6 |
540/720 r/min driving shaft, PTO |
SZ804.41.401 |
1 |
19 |
Steel ball 11/32G106 |
GB/T308-84 |
1 |
7 |
Double speed handle |
SZ804.41A.507 |
1 |
20 |
Spring |
884994342/1.29.031 |
1 |
8 |
Rectangular cross-section seal washer 22×28×1.5 |
10263460/14607 |
1 |
21 |
Washer 12-Zn.D |
GB/T93-1987 |
4 |
9 |
Oil dipstick assembly |
5134687/1.80.185A |
1 |
22 |
Bolt M12×1.25×40 |
GB/T5786-2000 |
4 |
10 |
Bolt M16×1.5×90 |
GB/T5785-2000 |
6 |
23 |
Bearing NUP307E |
GB/T276-1994 |
1 |
24 |
Nut, shaft, driven gear |
5122985/1.28.149 |
1 |
||||
25 |
Gear retainer, 1,000 r/min |
880808056/1.80 |
1 |
||||
26 |
Inner bushing, driven gear |
5101537/1.28.132 |
2 |
||||
27 |
Driven gear, 720 r/min |
SZ804.41.040A |
1 |
.. 99 ..

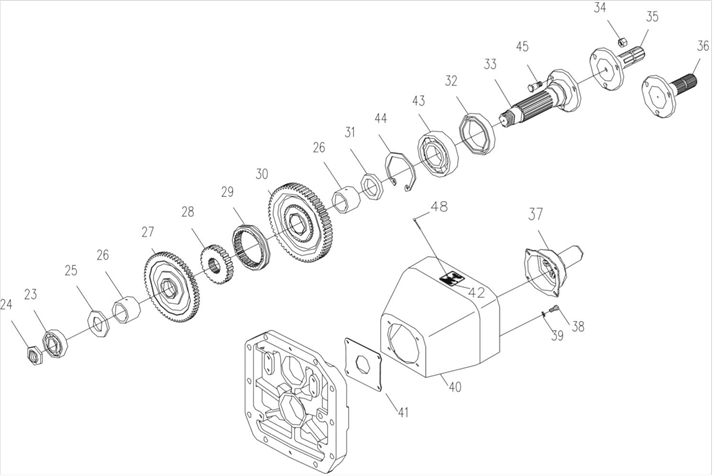

41 540/720 r/min PTO assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
28 |
Retainer, shift collar, PTO |
885129512SZ/1.80.116 |
1 |
37 |
Jacket, shaft, PTO |
SZ1204.41.101 |
1 |
29 |
Shift collar, PTO |
8A5129513SZ/1.80.117 |
1 |
38 |
Bolt M8×25-Zn.D |
GB/T5783-2000 |
4 |
30 |
Driven gear, 540 r/min |
880808062A/1.80 |
1 |
39 |
Washer 8-Zn.D |
GB/T7244-1987 |
4 |
31 |
Gear retainer, 540r/min |
SZ904.41.104 |
1 |
40 |
Guard unit, shaft, PTO |
SZ804.41.161 |
1 |
32 |
Oil seal 68×90×11.5 |
SZ904.41.106A |
1 |
41 |
P.T.O shield, oil seal |
4994659/1.80.151A |
1 |
33 |
Driven shaft, PTO |
SZ904.41.105 |
1 |
42 |
540/720 r/min PTO sign |
SZ804.41.806 |
1 |
34 |
Nut M12×1.25-Zn.D |
GB/T889-86 |
3 |
43 |
Bearing 6309E(309) |
GB/T276 |
1 |
35 |
540rpm PTO shaft head (6-spline) |
4983660/1.80.107A |
1 |
44 |
Retainer ring 100 |
12246/11062975-SZ |
1 |
36 |
1000rpm PTO shaft head(21-spline) |
5140119/1.80.107B |
1 |
45 |
Bolt, shaft, PTO |
44012300/1.80.133 |
3 |
46 |
PTO shaft sliding sleeve |
5109812SZ/1.80.110 |
1 |
||||
47 |
Bearing NJ308E |
GB/T283 |
1 |
||||
48 |
Rivet 3.2×9, screen |
GB12618 |
2 |
41 540/720 r/min PTO assembly
.. 101 ..
41 540/720 r/min PTO assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Washer 10-Zn.D |
GB/T97.1-2002 |
1 |
10 |
Handle assembly |
5136799/1.80.266 |
1 |
2 |
Pin 2×20-Zn.D |
GB/T91-2000 |
1 |
11 |
Spring |
580548/1.39.227 |
1 |
3 |
Outer lever and busing unit |
5129486/1.80.257 |
2 |
12 |
Elastic cylindrical pin 6×36 |
BZ/JHX-SZ |
1 |
3.1 |
Bushing, outer lever |
5129442/1.80.268 |
1 |
13 |
Screw M6X16-Zn.D |
GB/T818-2000 |
1 |
3.2 |
Outer lever, PTO control |
5128426/1.80.257 |
1 |
14 |
Ball socket |
4998311/1.80.255 |
1 |
4 |
Dowel pin |
5150839/1.80.260 |
1 |
15 |
Ball socket |
5109058/1.80.254 |
1 |
5 |
Spring |
5128251/1.32.230 |
1 |
16 |
Washer 6-Zn.D |
GB/T7244-1987 |
2 |
6 |
O-ring12.42×1.78 |
14453180/14618 |
1 |
17 |
Nut M6-Zn.D |
GB/T6170-2000 |
2 |
7 |
Inner lever, PTO control |
5129848/1.80.236A |
1 |
18 |
Lever, PTO control |
SZ804.41A.101 |
1 |
8 |
Shift block |
884984096/1.80.237 |
1 |
19 |
Lever, PTO control |
885134243/1.80.271 |
1 |
9 |
Tapping screw ST4.2×2.5-F-H |
GB/T845-1985 |
1 |
20 |
Washer 10-Zn.D |
GB/T7244-1987 |
1 |
21 |
Nut M10×1.25-Zn.D |
GB/T6173-2000 |
1 |

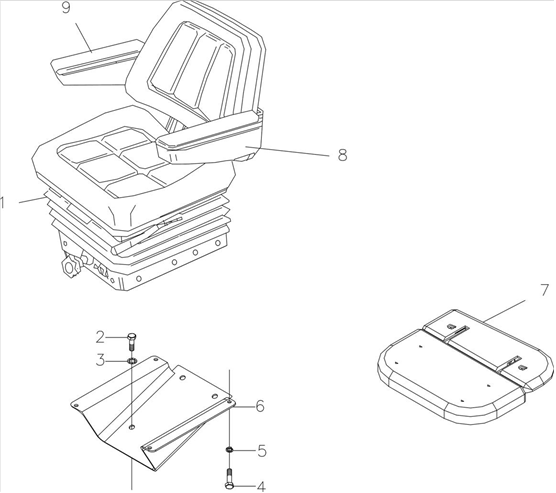

44 Driver’s seat assembly (optional)
.. 103 ..
44 Driver’s seat assembly (optional)
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Seat assembly(GRAMMAR) |
880808503-E/1.85 |
1 |
||||
2 |
Bolt M12×30 |
GB/T5782-2000 |
4 |
||||
3 |
Washer 12 |
GB 861.2-87 |
4 |
||||
4 |
Bolt M8×25-Zn.D |
GB/T5783-2000 |
4 |
||||
5 |
Washer 8-Zn.D |
GB/T93-1987 |
4 |
||||
6 |
Attachment bracket, seat |
880808052/1.8.100 |
1 |
||||
7 |
Auxiliary seat assembly (optional) |
SZ700.44.002 |
1 |
||||
8 |
Handrail (LH) |
1186399 |
1 |
||||
9 |
Handrail (RH) |
1186400 |
1 |

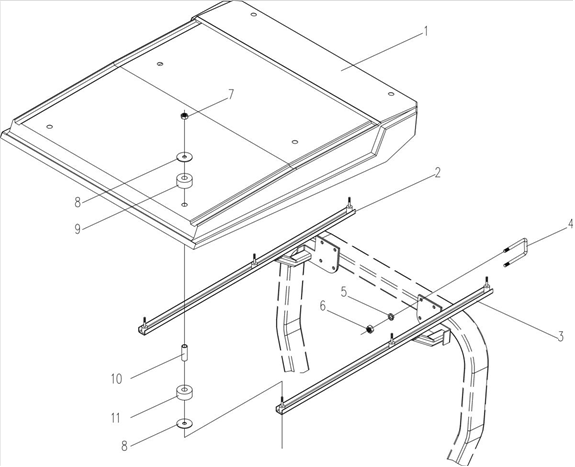

46 Canopy assembly (optional)
.. 105 ..
