YTO X704 Tractor Parts Catalogue Optional model 06
31 Front axle assembly (double cylinder, optional)
.. 37 ..

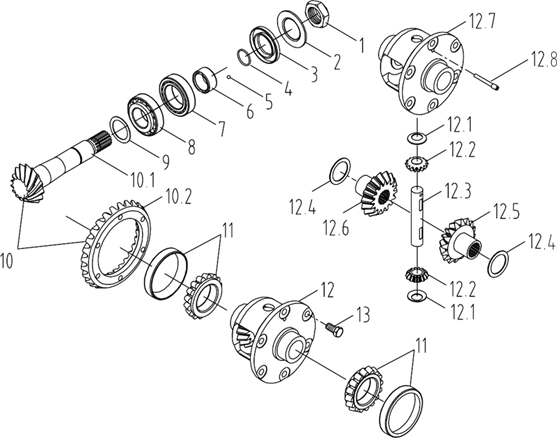

31 Front axle assembly (double cylinder, optional)
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Locking nut |
5143242/16 |
1 |
12 |
Differential assembly |
5117219/1.41 |
1 |
2 |
Collar, oil seal |
4997451/1.41.143 |
1 |
12.1 |
Thrust washer, planetary gear |
4987975/1.32.425 |
2 |
3 |
Oil seal 45×75×10 |
5135294/16 |
1 |
12.2 |
Planetary gear |
885103870/1.32.415B |
2 |
4 |
O-sealing ring 31.5×1.8 |
GB/T 3452.1-1992 |
1 |
12.3 |
Shaft, pinion, differential |
5148935/1.32.416 |
1 |
5 |
Steel ball 6.35 |
GB/T 308-1994 |
1 |
12.4 |
Thrust washer, side gear 1.6 mm |
5148936/1.32.424 |
2 |
6 |
Oil seal ring, shaft, bevel pinion |
5142026/16 |
1 |
Thrust washer, side gear 1.8 mm |
5148937/1.32.424 |
||
7 |
Rear bearing |
5133776/16 |
1 |
Thrust washer, side gear 1.7 mm |
5148938/1.32.424 |
||
8 |
Front bearing |
5143109/16 |
1 |
12.5 |
Side gear (LH) |
885103868/1.32.413 |
1 |
9 |
Adjusting washer 3.0 mm |
5142032/16 |
1 |
12.6 |
Side gear (RH) |
885110716/1.41.502 |
1 |
10 |
Bevel gear pair9/39 |
5142023/16 |
1 |
12.7 |
Carrier, differential |
4996747/1.41.402 |
1 |
10.1 |
Shaft, bevel pinion |
5142024/16 |
1 |
12.8 |
Dowel |
4987976/1.32.428 |
1 |
10.2 |
Bevel gear wheel |
5111094/16 |
1 |
13 |
Bolt M12×1.25×25 |
14274434/10357/04 |
8 |
11 |
Bearing 32012 (60×95×23) |
GB/T 297-1994 |
2 |
.. 38 ..
31 Front axle assembly (double cylinder, optional)
.. 39 ..

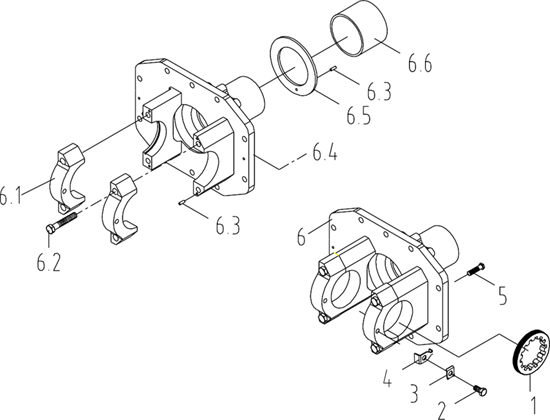

31 Front axle assembly (double cylinder, optional)
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Adjusting nut M100×2×13 |
4996750/1.41.008 |
2 |
||||
2 |
Bolt M10×1.25×20 |
GB/T 5786-2000 |
2 |
||||
3 |
Locking plate, adjusting nut |
562659/1.41.032 |
2 |
||||
4 |
Stop plate, adjusting nut |
4996751/1.41.015 |
2 |
||||
5 |
Locking bolt M12×1.25×35 |
14274634/10357/04 |
10 |
||||
6 |
Support unit, bevel drive |
5144526/15 |
1 |
||||
6.1 |
Locking bolt M12×1.25×70 |
14275334/10357/04 |
4 |
||||
6.2 |
Bearing cap, support, bevel drive |
4996748/1.41.005 |
2 |
||||
6.3 |
Dowel pin 5×15 |
4966244/1.41.016 |
5 |
||||
6.4 |
Support, bevel drive |
5144525/15 |
1 |
||||
6.5 |
Anti-friction ring (RR) |
5136119/15 |
1 |
||||
6.6 |
Bush, support, bevel drive |
5136120/15 |
1 |
||||
.. 40 ..
31 Front axle assembly (double cylinder, optional)
.. 41 ..

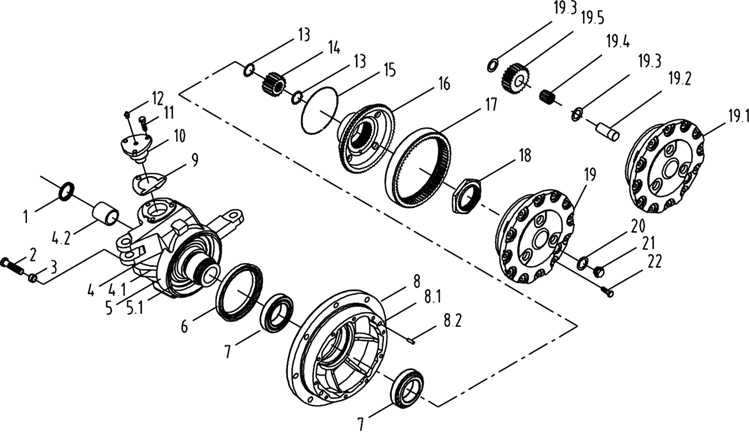

31 Front axle assembly (double cylinder, optional)
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
Hub reductor assembly (LH) |
1004.31.013 |
1 |
12 |
Oil cup M10×1 |
GB/T 1152-89 |
2 |
|
Hub reductor assembly (RH) |
1004.31.012 |
1 |
13 |
Circlip for shaft30 |
5140018/20 |
2 |
|
1 |
Oil seal, drive fork shaft 42×62×17 |
8A5133799/1.41.539 |
1 |
14 |
Sun gear |
5137107/20 |
1 |
2 |
Limit Bolt M12×1.25×42 |
5126628-FT/1.40.211 |
1 |
15 |
Baffle ring, ring gear |
4997571/1.41.549 |
1 |
3 |
Spacer |
5148495-FT/12 |
1 |
16 |
Support, ring gear |
5142047/20 |
1 |
4 |
Steering knuckle unit (LH) |
1004.31.028 |
1 |
17 |
Ring gear |
5108749/1.41.543 |
1 |
4.1 |
Steering knuckle (LH) |
5142002-FT/12 |
1 |
18 |
Nut, support, ring gear |
5142020/12 |
1 |
4.2 |
Bushing, steering knuckle |
5104199/1.40.228 |
1 |
19 |
Planet carrier unit |
5137724/20 |
1 |
5 |
Steering knuckle unit (RH) |
1004.31.026 |
1 |
19.1 |
Planet carrier |
5137689/20 |
1 |
5.1 |
Steering knuckle (RH) |
5142001-FT/12 |
1 |
19.2 |
Shaft, planetary gear |
4997509/1.41.547 |
3 |
4.2 |
Bushing, steering knuckle |
5104199/1.40.228 |
1 |
19.3 |
Bearing retainer, planet gear |
4997510/1.41.552 |
6 |
6 |
Hub oil seal 165×190×17 |
8A5137109/12 |
1 |
19.4 |
Needle bearing |
5101693/1.41.546 |
3 |
7 |
Bearing, wheel hub (FR) |
5136951/12 |
2 |
19.5 |
Planetary gear |
5108747/1.41.545 |
3 |
8 |
Hub unit with dowel pin |
5142014/13 |
1 |
20 |
Composite seal washer22 |
JB 982-77 |
1 |
8.1 |
Hub, traction wheel (FR) |
8A5142013/13 |
1 |
21 |
Plug M22×1.5 |
10305114/14530 |
1 |
8.2 |
Dowel pin 12×20 |
4985063/1.21.067 |
2 |
22 |
Bolt M10×1.25×30 |
14233634/10357/04 |
12 |
9 |
Adjusting shim 0.15mm |
5137457/12 |
As required |
||||
Adjusting shim 0.20mm |
5137458/12 |
As required |
|||||
Adjusting shim 0.30mm |
5137460/12 |
As required |
|||||
10 |
Kingpin, steering knuckle |
5137239/12 |
2 |
||||
11 |
Bolt M12×1.25×30 |
14274534/10357/04 |
6 |
Note: Parts except left and right steering knuckles belong to left and right hub reductor assemblies respectively and their quantities equal to those of individual assemblies.
.. 42 ..
31 Front axle assembly (double cylinder, optional)
.. 43 ..

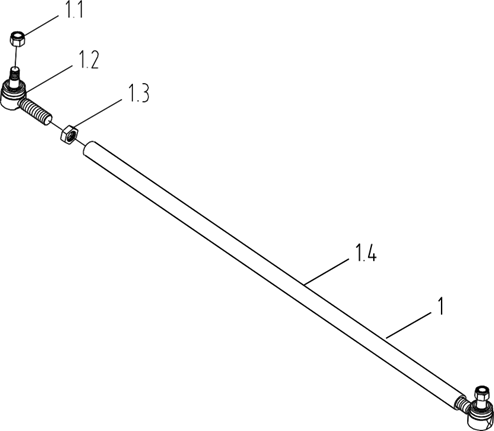

31 Front axle assembly (double cylinder, optional)
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Tie rod assembly |
02011601A007 |
1 |
||||
1.1 |
Locking nut M18×1.5 |
12576014/10125 |
2 |
||||
1.2 |
Ball joint assembly |
02012501A007 |
1 |
||||
1.3 |
Thin lock nut M24×1.5 |
10726914/10114 |
1 |
||||
1.4 |
Tie rod unit |
02011601A01 |
1 |
||||
